Как подключить циркуляционный насос к электричеству

Как правильно подключить насос отопления к электросети?

Централизованное теплоснабжение не всегда обеспечивает помещение необходимым теплом. В связи с этим многие предпочитают устанавливать автономные системы отопления. Но частой проблемой децентрализованного отопления является неравномерное распределение тепла. Например, в котле вода закипает, а в дальних комнатах температура батарей может быть невысокой. Некоторые предпочитают замену радиаторов отопления. Но большинство, для выхода из подобной ситуации, устанавливают циркуляционные насосы. Это позволяет повысить эффективность работы всей отопительной системы и равномерно прогреть все помещение.

Монтаж насосов для отопления выполняет специалист. Но можно проделать эту работу и самостоятельно. Главное знать некоторые нюансы данного процесса и придерживаться ряда рекомендаций. Для тех, кто не знает, как правильно поставить насос в систему отопления, данная статья будет очень полезной. В ней подробно описан алгоритм подключения такого оборудования и рассмотрены особенности монтажа насоса вило.

Преимущества установки насосов отопления

Прежде чем рассмотреть, как подключить насос к отоплению, надо отметить ряд преимуществ, которые пользователь получает в итоге:

увеличение теплоотдачи;
равномерное распределение тепла между всеми отапливаемыми комнатами;
повышение экономичности отопительной системы;
исключение возможности появления завоздушин, которые мешают теплоносителю нормально циркулировать в системе.

Чтобы установить насос для отопления системы, надо воспользоваться услугами специалистов. Но данная работа не отличается большой сложностью. Поэтому можно выполнить ее своими силами, и при этом дополнительно сэкономить на оплате услуг работников по монтажу отопительных приборов.

Подготовка к установке насоса для отопления

Прежде чем устанавливать насос, надо его купить. От правильного выбора зависит многое.

Насосное оборудование может быть разных видов.

На рынке представлено множество различных моделей от разных производителей. Нужно выбирать насос для отопления характеристики которого соответствуют особенностям помещения, его площади, количеству окон, наружных стен и т.п. Лучше отдать предпочтение более известному производителю. Слишком дешевые агрегаты покупать не стоит в виду большой вероятности приобрести подделку. А при эксплуатации такого оборудования может возникнуть немало проблем.

Чтобы упростить процесс монтажа насоса для отопления, лучше выбирать насосный прибор с разъемными резьбами. Иначе потребуется подбирать переходники. А это понравится далеко не каждому пользователю.

Из дополнительного оборудования и инструментов для работы понадобятся:

обратный клапан. Без него работа насоса под давлением будет неполноценной;
фильтр глубокой очистки;
запорная арматура;
байпас из отрезка трубы. Диаметр должен соответствовать диаметру стояка;
специальные ключи для установки.

Основные правила монтажа насоса

Устанавливая электронасос для отопления, надо помнить о соблюдении ряда важных правил:

по бокам от насоса надо зафиксировать шаровые краны. В случае необходимости демонтажа насоса, с помощью шаровых кранов вероятность выхода теплоносителя из системы будет исключена;
перед насосным устройством врезается фильтр. Нужно это для защиты прибора от различных частиц, которые присутствуют в теплоносителе;
в верхней части байпаса должен находиться воздушный клапан. Он будет выводить скопившийся в системе воздух. Можно выбрать автоматический либо ручной тип клапана;
резьбовые соединения должны выполняться с помощью прокладок и герметика. Нужно это для избежания протеканий;
на насосном приборе есть стрелка, которая показывает направление движения теплоносителя. Это направление надо соблюдать в процессе монтажа;
чтобы сделать процесс использования насосного устройства полностью безопасным, подключать прибор надо только в розетку с заземлением. Поэтому перед установкой насоса требуется провести ряд действий по обеспечению заземления.

Подключается электронасос для отопления дома по следующему алгоритму:

выбор места. Подключенный насос нуждается в периодическом обслуживании. Также необходимо позаботиться о том, чтобы был доступ к электросети. Поэтому месторасположение надо выбирать, учитывая данные факторы. Конечно, близость к сети не является обязательным требованием: можно провести удлинение силового кабеля сети к требуемому месту монтажа. Но это создаст дополнительные неудобства. Лучше всего устанавливать насосы в месте ввода расширительного бака. Таким образом, можно достичь максимально высоких температурных показателей в данном месте;
если насос устанавливается в действующую сеть, предварительно необходимо слить теплоноситель. Если система отопления находилась в длительной эксплуатации, ее надо хорошенько прочистить от скопившихся внутри загрязнений. Для этого следует несколько раз наполнить ее водой, а затем опорожнить;
монтаж насоса и функциональной цепочки арматуры выполняется в соответствии с описанными выше правилами;
когда процесс установки завершен, отопительную систему надо снова заполнить теплоносителем;
теперь нужно проверить систему на работоспособность. Например, если не включился насос отопления, возможно, есть какие-нибудь проблемы с электропитанием. Надо проверить предохранители и фазы. Если все в норме, вероятно, сгорела обмотка привода. Все погрешности на данном этапе следует исправить;
после этого надо открыть центральный винт. Он находится на крышке корпуса. Данная процедура нужна для того, чтобы избыток воздуха вышел из насоса. Когда выступит вода, значит все в порядке: воздух полностью удален. Надо отметить, что выводить воздух с насоса с ручным управлением следует каждый раз перед включением устройства.

Зная, как поставить дополнительный насос в систему отопления, можно без затруднений проделать эту процедуру самостоятельно. Положительные изменения в пользовании отопительной системой с врезанным насосом заметны в первые дни эксплуатации.

Лучше покупать насос для котла отопления типа автомат. Так можно защитить устройство от неправильной эксплуатации. При подключении оборудования к сети лучше использовать автоматический предохранитель с флажком, который будет выполнять две функции: предохранителя и выключателя. Устанавливать предохранитель следует на расстоянии более 50 см от котла.

Можно установить насос в отопительную систему, где уже имеется один насос. Но тут надо учитывать некоторые нюансы. Насосный прибор включается, когда срабатывает тепловое реле.

Чтобы оба аппарата работали синхронно, второй прибор надо тоже подключить к реле.

Дополнительный насос можно подсоединить к основному путем параллельного подключения. Зная, как подключить насос отопления к электросети, это особых трудностей не составит.

Чаще всего насосное оборудование работает от 220 вольт. Но есть агрегаты, работающие от 380 вольт. Сегодня в продаже можно встретить и насос для отопления на 12 вольт с плавным вариатором скорости. Такие агрегаты незаменимы, если нет возможности подключения к электросети 220 вольт. Благодаря электронному вариатору скорости, насос включается плавно, есть возможность выставлять точные параметры прибора. Но все же насос для отопления 12 вольт используется крайне редко.

Монтаж насосов Вило

Сегодня на рынке большой популярностью пользуются насосы Вило. Они отличаются хорошими техническими характеристиками. Большое разнообразие размеров резьбовых и фланцевых соединений позволяет выбрать именно такое насосное оборудование, которое идеально подойдет для монтажа в существующую систему отопления. А сам радиатор отопления задействован в работу не будет.

Стоит рассмотреть, как подключить насос на отопление Вило. Монтаж агрегатов вило не представляет большого труда. Устанавливать насос Wilo можно непосредственно на трубопроводе. Существуют разные модели. Если помещение имеет небольшую площадь (до 750 кв.м), то стоит отдать предпочтение модели Wilo-Star-RS. Насосы данной серии оснащены трехступенчатыми переключателями. Для питания нужен ток с напряжением в 230 вольт. Прибор может работать при температуре рабочей жидкости от -10 до +110 градусов. При этом окружающая температура должна быть не более +40 градусов.

Монтаж данного агрегата предполагает горизонтальное размещение его вала. Клеммная коробка имеет два кабельных вывода. Поэтому насос Wilo для отопления можно подключить к электросети с любой стороны. Благодаря пружинному устройству клемм, кабель подсоединяется очень просто.

Таким образом, подключение насоса для отопления – работа не сложная. И ее можно проделать самостоятельно. Главное, грамотно подобрать насосное оборудование, знать особенности монтажа и соблюдать ряд правил во время установки прибора.

Как установить циркуляционный насос

В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса — задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Совет 1: Как подключить циркуляционный насос

Устанавливать циркуляционный насос рекомендуется с горизонтально расположенным валом. В случае, если вы устанавливаете насос с вертикальным расположением вала (то есть, электродвигателем вверх) возможно скапливание в нем воздуха, который будет препятствовать смазке подшипников. Монтаж насоса можно производить как на обратной трубе. так и на подающей трубе отопления дома. Исключите во время монтажа возможные механические напряжения!

Подберите место, куда вы будете устанавливать насос. Нужно выбирать его с учетом того, чтобы в будущем доступ к насосу не был затруднен. Устанавливают насос после всех работ над системой, поэтому установка его должна стать завершающим этапом в монтаже системы отопления. Если система отопления уже использовалась, ее нужно тщательно промыть.

Отрежьте трубу там, где вы планируете установить насос, и приварите к ней соединение для запорной арматуры. Перед циркуляционным насосом и после него необходимо устанавливать запорную арматуру – это нужно для удобства снятия насоса, для чистки или ремонта. Предусмотрите также удаление воздуха, если вы хотите, чтобы насос работал долго и надежно.

Приварите насос в такой последовательности: запорная арматура – насос – запорная арматура. При монтаже соблюдайте направление потока воды или другого теплоносителя, а также указательные стрелки на корпусе насоса. После окончания сварочных работ проверьте герметичность швов и заполните систему отопления теплоносителем.

Подсоедините шнур питания к насосу. Подключение электрической части насоса должно производиться с учетом всех действующих технических норм и правил. Минимальное расстояние электрического кабеля между осями контактов должно быть 3 мм, а сечение не менее 0,75 мм кв. Кабель должен быть снабжен выключателем или штекером. Включите кабель в розетку.

Совет 2: Как подключить бойлер косвенного нагрева

Подбирая бойлер косвенного нагрева, обязательно учитывайте мощность теплообменника вашего котла, так как если мощность его у бойлера окажется больше, чем у котла, тогда вы рискуете остаться без отопления. Мощность теплообменника бойлера должна быть адекватна производительности насоса.

При установке настенного бойлера косвенного нагрева закрепляйте его таким образом, чтобы его низ находился выше, чем верхняя точка котла и радиатора. Если не позволяет планировка помещения, постарайтесь максимально приблизить его расположение к идеальному, так как чем ниже он будет расположен, тем медленнее будет нагреваться в нем вода. Если вы решили установить бойлер косвенного нагрева, то учтите, что температура его нижней части будет равна температуре обратки системы отопления.

Бойлер косвенного нагрева
подключение бойлера косвенного нагрева

Совет 3: Как подключить теплые полы к котлу

Самый экономный и удобный вариант теплых полов – водяные полы с подключением к котлу . Такая система позволяет сэкономить большое количество электроэнергии и дает возможность самостоятельно регулировать температуру обогрева. Кроме того, ее проще монтировать.

— настенный котел для теплых полов;
— коллекторный шкаф;
— запорные вентили;
— компрессионные фитинги;
— циркуляционный насос;
— термостат (желательно, хотя не обязательно).

Установку теплых полов произведите в песчано-цементную стяжку. Для этого подготовьте все комплектующие системы. Снимите существующую стяжку и распределите все элементы теплых полов по той площади, где планируется их монтаж.

Затем навесьте в удобном месте котел для теплых полов – так, чтобы петли водяных труб шли от коллектора. Если вы устанавливаете полы в собственном доме, то оборудование целесообразно размещать в специально отведенном помещении. По поводу монтажа котла в квартире лучше проконсультироваться с опытным мастером.

Установите коллекторный шкаф. Его задача – осуществлять оборот воды в трубах и совмещать отопление пола с прочим домашним отоплением.

Заведите подающую и возвратную трубы в установленный коллекторный шкаф. Первая будет подавать горячую воду в водяные полы. вторая – забирать охлажденную жидкость и возвращать ее обратно в котел. На каждую трубу установите запорный вентиль, чтобы можно было в случае необходимости перекрывать воду.

С помощью компрессионного фитинга соедините трубу от котла с металлическим вентилем, а к вентилю подключите вход коллектора. Фитингами соедините с коллектором контуры теплого пола.

В коллекторе установите циркуляционный насос, предназначенный для непрерывного прогона воды. Он монтируется на подающей трубе. Лучше приобрести насос с термостатом. что позволит регулировать температуру нагрева пола.

После этого включайте систему, проверьте ее работу.

Окончательный монтаж теплых полов производится только после того, как будет проверена работа системы отопления. Она должна функционировать минимум 10-12 часов. И, если все будет в порядке, производится укладка поверхности пола над трубами. В противном случае есть риск затопить собственный дом из-за мелкой ошибки. Если трубы уложены в песчано-цементную стяжку, включать систему можно лишь после того, как раствор полностью застынет.

Чтобы избежать проблем с подключением множества всевозможных регулирующих устройств, можно приобрести насосный смесительный контур для настенных котлов, который включает в себя циркуляционный насос и практически весь набор оборудования.

Монтаж водяного теплого пола
как соединить теплый пол

Совет 4: Как установить насос на отопление

Индивидуальное отопление в квартире, в производственном помещении, в офисе или доме, гораздо экономичнее централизованного. Это зависит прежде всего от расстояния, которое проходит теплоноситель от котла до радиаторов отопления. Существуют два основных способа использования такой системы: с естественной циркуляцией и принудительной. В последнем случае главным в ней является циркуляционный насос, который прокачивает теплоноситель по магистрали.

— герметик;
— резиновые или силиконовые прокладки;
— набор ключей от «на 22» до «на 36».

Подберите насос для отопления помещения, учитывая его теплопотери. В расчет следует включить тепловые потери наружных стен, тепловой режим, т.е. какая температура будет средней в здании, площадь помещения и прочие параметры. Согласно теории, «тепловой поток зависит от потерь тепла на наружных ограждениях, которые прямо пропорциональны разности между температурой наружного воздуха Т1 и температурой Т внутри помещения, площади S обогреваемого помещения, коэффициента теплопотерь (Вт/м² К)». Данный расчет можно представить таким образом:

— при радиаторной системе отопления, если площадь (S) помещения равна 80-120 м², то насос должен выдавать теплоносителя 0,4 м³ в час, при 120-160 м² – 0,5 м³;

— при системе «теплый пол», если S=80-120 м² – 1,5 м³, при 120-160 м² – 2,0 м³.

Установите насос в системе отопления с радиаторами на обратной линии вблизи котла, где самая низкая температура. В квартирах и домах площадью до 200 м² это достаточно условно, так как теплоноситель отличается от подачи на обратной трубе на 1-2 градуса. Поэтому в системах отопления небольших контуров не имеет значение, где устанавливать насос. Монтаж циркуляционного насоса на отопление производится в момент установки системы отопления, если она действующая, то следует перед этим слить теплоноситель. Можно этого не делать, если на входящем и исходящем трубопроводе установлены краны, перекрывающие к нему доступ. Тогда следует закрыть их и начать установку.

Установите его по направлению, указанному стрелкой на корпусе. Она означает движение теплоносителя. Перед входом в насос следует поставить фильтр очистки. Каждое резьбовое соединение защитите герметиком и прокладкой между сопрягающимися деталями. Насос должен быть установлен строго горизонтально, иначе можно повредить ротор, к тому же будет слышен его постоянный «грохот». После установки и заполнения его теплоносителем, откройте центральный винт, расположенный на верхней крышке. Из отверстия выступит немного жидкости. Тем самым будет удален лишний воздух из насоса. Подключать его можно в сеть 220В или с помощью обычной электрической вилки, или через электрический автомат.

Установите в системе «теплый пол» насос на линии подачи. Это предотвратит всякую вероятность разрыва потока и попадания в систему воздуха. Образование воздушных пробок — самая большая неприятность в теплых полах.

Совет 5: Куда ставить насос в отопление

Источники: http://spetsotoplenie.ru/nasosy-dlya-otopleniya/obsluzhivanie-nasosov/kak-pravilno-podklyuchit-nasos-otopleniya-k-elektroseti.html, http://stroychik.ru/otoplenie/ustanovka-cirkulyacionnogo-nasosa, http://www.kakprosto.ru/kak-74630-kak-podklyuchit-cirkulyacionnyy-nasos

выбор схемы и инструкция по подключению

Планируете обустройство водяного отопления частного дома? Хотите усовершенствовать существующую систему? Если котел работает исправно, а батареи чуть тёплые, подключение насоса отопления может исправить ситуацию.

В этой статье мы рассмотрим, какие преимущества даёт системе отопления насос, циркуляция принудительного типа, какая схема монтажа лучше, как подключить циркуляционный насос к котлу и электричеству.

Содержание статьи

Для длинной и сложной по форме схемы отопления дома насос крайне необходим.

Основные преимущества применения насосов отопления

Долгое время нагнетатели давления были громоздкие, использовались лишь на промышленных предприятиях и в котельных централизованного отопления. В частных домах проектировали естественное движение теплоносителя – за счет уклона труб и разницы температур в них.

С уменьшением габаритов и стоимости, подключение циркуляционного насоса к системе отопления стало практически обязательным, хоть это устройство и не является основным оборудованием.

Установка циркуляционного оборудования в систему отопления частного дома повышает её производительность и комфорт жильцов:
  Обеспечивает быстрый и равномерный нагрев помещения за счет большей скорости потока в батареях;
  Можно использовать трубы в 2 раза меньшего диаметра без снижения пропускной способности;
  Магистраль с минимальным уклоном выглядит эстетичнее;
  Правильно выбранная схема установки насоса обеспечит равномерный нагрев отопительных приборов разного типа, от батарей до теплых полов, а также длинных контуров;
  Появляется возможность скрыть трубы разводки в обшивке стен, пола или потолка;
  Котёл работает эффективнее, экономнее.

Основной недостаток систем с принудительной циркуляцией – энергозависимость. Нивелировать его можно через ИБП или бензогенератор электроэнергии. Той же цели служит подключение насоса в систему отопления смешанного типа, которая работает как с принудительной, так и с естественной циркуляцией.

При выборе нагнетателя важнейшая характеристика – максимальная производительность. Чтобы рассчитать, как сделать насос отопления эффективным, не переплачивая, умножьте тепловую мощность (100 кВт на 1 кв. м.) на коэффициент 0,86.

Разделите полученное число на разницу температур между трубами подачи и обратки. Полученное число – пропускная способность в час.

Схема подключения насоса системы отопления

Не утихают споры по поводу того, в каком месте лучше подключить насос в систему отопления: в линию подачи или обратки.

Схема подключения насоса системы отопления в обратную линию защищается с такими аргументами:
  оборудование будет дольше работать в среде с более низкой температурой. На самом деле схема водяного насоса отопления и материалы в нём выдерживают температуру до 110 – 115 градусов, что значительно выше температуры теплоносителя;
  остывшая вода имеет большую плотность и проталкивается через крыльчатку легче. На деле разница плотности – около 1%, 10кг/куб. м., не имеет значения;
  труба обратки ниже, поэтому статическое давление выше, помогает работе насоса. Но разница высоты в 0,5 – 1,5 м также мизерна;
  такая схема подключения насоса отопления используется в промышленных котельных. Там это оправдано из-за удобства размещения большого и тяжелого оборудования внизу.

Интересно, что при подключении циркуляционного насоса, встроенного в котёл схема противоположна: там он на трубе подачи.

Главный критерий выбора точки, где провести подключение циркуляционного насоса – удобство обслуживания. Через некоторое время понадобится его снять для профилактики, а возможно – и срочная замена насоса в системе отопления. Рука с ключом должна поместиться и свободно двигаться, откручивай гайки-американки.

При выборе точки, где подключить насос в систему отопления, учитывайте её особенности:

1. С твердотопливным котлом лучше монтаж в обратку. Это продлит период от закипания теплоносителя в котле до аварийной остановки и возможного взрыва системы с 5 до 20 – 30 минут. Этого достаточно, чтобы хозяин среагировал или уголь, дрова погасли и начали остывать после автоматического закрытия заслонки.

2. Дополнительно в системах с твердотопливным котлом схема монтажа насоса включает байпас из трубы подачи, через трехходовой клапан, прямо перед нагнетателем.

3. В больших системах каждый насос отопления циркуляционный подключения требует к контурам, длиной не более 80 м.

4. При использовании гидрострелки подключение циркуляционного насоса каждого контура к системе отопления проводят сразу после неё.

5. Дополнительно требуется подключение насоса отопления в частном доме для каждого коллектора или контура подогрева полов, косвенного бойлера, или второго котла, подключенного параллельно.

6. Схема циркуляционного насоса отопления позволяет расположить его на вертикальной, горизонтальной или даже наклонённой трубе.

7. Не требуется устанавливать или следует снять насос отопления следует при монтаже котла со встроенным нагнетателем.

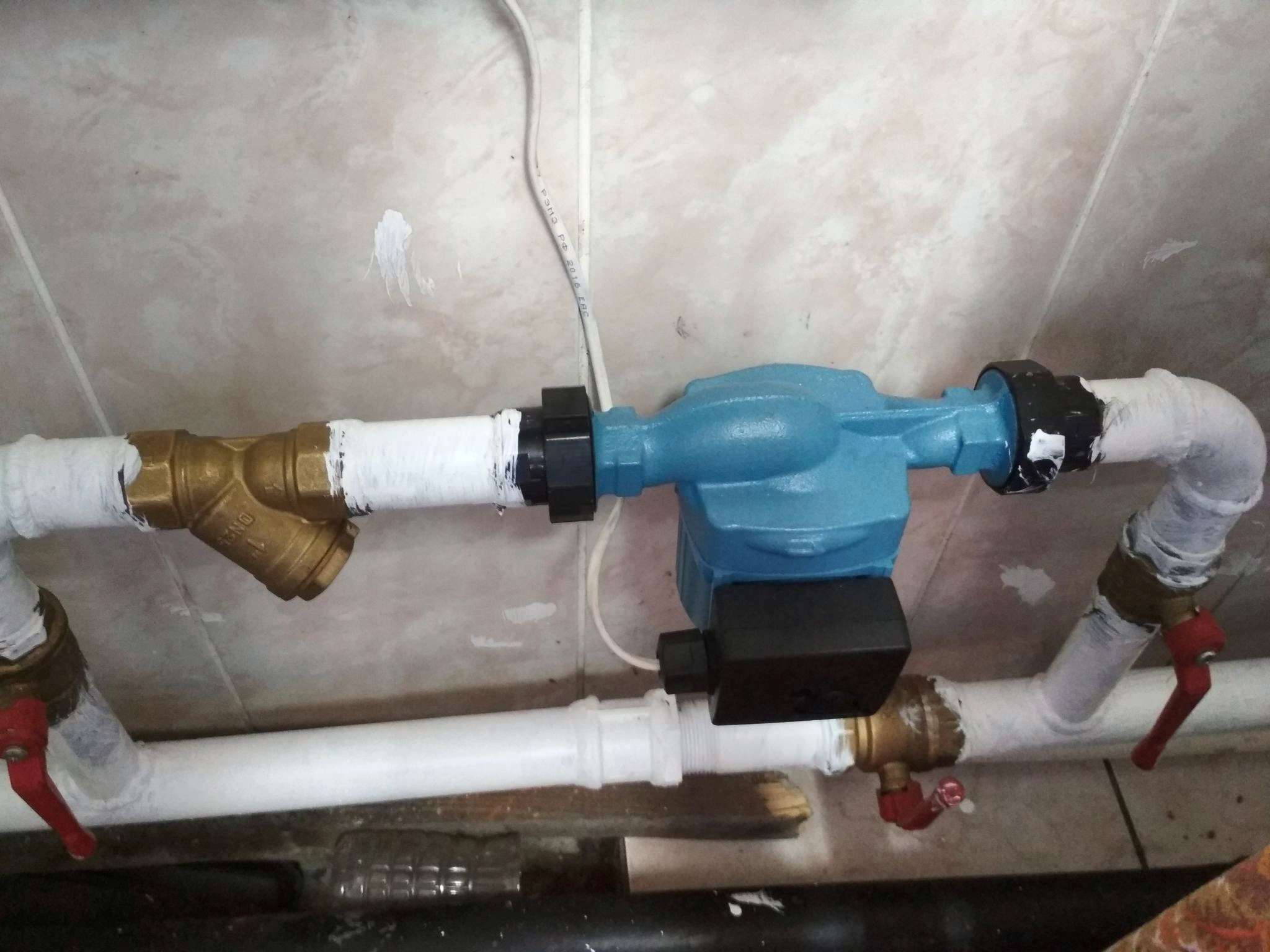

Схема подключения насоса системы отопления всегда одинакова. С двух сторон он ограничивается запорными кранами, чтобы замена насоса не требовала слива теплоносителя из трубопроводов.

При варианте подключения насоса отопления после фильтра грубой очистки, срок службы циркулярного агрегата значительно увеличивается.

Схема установки насоса на подающую трубу предполагает расположение после группы безопасности до первого разветвления контура. Подключение насоса отопления в трубу обратки в частном доме выполняют после последнего разветвления, между закрытым расширительным баком и котлом.

Разберемся, как сделать отопление со смешанной циркуляцией. В этом случае его располагают на байпасе, собранном из труб чуть меньшего диаметра. Это необходимо, поскольку конструктивная схема циркуляционного насоса отопления построена так, что в отключенном состоянии он не пропускает жидкость.

На байпасе стоит установить не обратный клапан с мембраной, а запорный кран, чтобы он не мешал естественному току. При этом в системе отопление насос циркуляции не будет мешать, при условии монтажа на горизонтальном участке.

Как подключить насос отопления к трубам

Перед тем, как подключить циркуляционный насос в собранный трубопровод, изучите его инструкцию. Например, некоторые производители рекомендуют установку только в линию подачи.

Сама схема циркуляционного насоса, состоящая из двух кранов, грязевика и нагнетателя собирается просто. Подключить насос в систему отопления, собранную из пластиковых труб, можно, впаяв уголки или переходники с резьбой под краны, но лучше использовать металлические переходники. Подключение насоса в систему отопления частного дома со стальным трубопроводом потребует работы со сваркой и нарезки резьбы лерками.

Теперь по порядку, как подключить насос отопления и расположить его на трубе:
  Строение и схема циркуляционного насоса подразумевает, что вал ротора должен располагаться строго горизонтально. Устанавливать нагнетатель можно, не вращая корпус, благодаря креплению на гайках-американках.
  Стрелка на корпусе указывает направление потока теплоносителя.
  Используйте сантехническую подмотку и пасту, ведь для насоса отопления подключение системы должно быть абсолютно герметичным.
  Пластиковый кожух с электрической частью должен располагаться сверху или сбоку, чтобы минимизировать риск попадания воды при протечке системы. В большинстве моделей его можно повернуть, открутив крепёжные винты.

Насос отопления циркуляционный: подключение к электричеству

Наиболее распространено подключение циркуляционного насоса через автомат-выключатель. Используют 30 мА и 3-жильный кабель ПВС 3х1,5мм, который обычно есть в комплекте нагнетателя.

При этом питание со щитка заводят на верхние, нечетные гнёзда, фазу и ноль от нагнетателя подключают к нижним клеммам автомата, а заземление соединяют напрямую.

Как сделать насос отопления энергонезависимым? Подключить его к источнику бесперебойного питания или электрогенератору. Можно выполнить параллельное подключение в магистральную электросеть и ко временному источнику питания, но чаще вся проводка в доме запитана от двух источников энергии.

Термостат используют для автоматического отключения нагнетателя при низкой температуре в контуре. Выбирают накладную модель, устанавливают её на металлический участок трубы подачи. Подключают в разрыв провода фазы, идущего от УЗО к нагнетателю. Схема водяного насоса отопления, запитанного от котла, подходит для встроенных моделей.

Ошибки при подключении

Разобравшись, как сделать отопление в доме, насос часто подключают с огрехами. Наиболее распространённые – расположение в труднодоступном месте, без фильтра и кранов, на линию подачи от твердотопливного котла, головой вверх или вниз (с вертикальным положением вала).

Не стоит располагать нагнетатель в середине контура, между радиаторами. С таким насосом отопления подключение системы создаёт паразитные потоки, мешающие работе первых батарей. Правила установки «стрелкой по ходу теплоносителя» и «электрическим блоком вверх» нарушают редко, но в сложных системах с несколькими нагнетателями случается и такое.

В целом, подключение циркуляционного насоса к системе отопления – не самый сложный этап в её проектировании и монтаже.

Вместе со статьей «Установка насоса системы отопления: выбор схемы и инструкция по подключению» читают:

Как грамотно подключить насос отопления к электросети: правила монтажа

Преимущества установки насосов отопления

увеличение теплоотдачи;
равномерное распределение тепла между всеми отапливаемыми комнатами;
повышение экономичности отопительной системы;
исключение возможности появления завоздушин, которые мешают теплоносителю нормально циркулировать в системе.

Подготовка к установке насоса для отопления

Прежде чем устанавливать насос, надо его купить. От правильного выбора зависит многое.

Насосное оборудование может быть разных видов.

Из дополнительного оборудования и инструментов для работы понадобятся:

обратный клапан. Без него работа насоса под давлением будет неполноценной;
фильтр глубокой очистки;
запорная арматура;
байпас из отрезка трубы. Диаметр должен соответствовать диаметру стояка;
специальные ключи для установки.

Основные правила монтажа насоса

Устанавливая электронасос для отопления, надо помнить о соблюдении ряда важных правил:

по бокам от насоса надо зафиксировать шаровые краны. В случае необходимости демонтажа насоса, с помощью шаровых кранов вероятность выхода теплоносителя из системы будет исключена;
перед насосным устройством врезается фильтр. Нужно это для защиты прибора от различных частиц, которые присутствуют в теплоносителе;
в верхней части байпаса должен находиться воздушный клапан. Он будет выводить скопившийся в системе воздух. Можно выбрать автоматический либо ручной тип клапана;
резьбовые соединения должны выполняться с помощью прокладок и герметика. Нужно это для избежания протеканий;
на насосном приборе есть стрелка, которая показывает направление движения теплоносителя. Это направление надо соблюдать в процессе монтажа;
чтобы сделать процесс использования насосного устройства полностью безопасным, подключать прибор надо только в розетку с заземлением. Поэтому перед установкой насоса требуется провести ряд действий по обеспечению заземления.

Подключается электронасос для отопления дома по следующему алгоритму:

выбор места. Подключенный насос нуждается в периодическом обслуживании. Также необходимо позаботиться о том, чтобы был доступ к электросети. Поэтому месторасположение надо выбирать, учитывая данные факторы. Конечно, близость к сети не является обязательным требованием: можно провести удлинение силового кабеля сети к требуемому месту монтажа. Но это создаст дополнительные неудобства. Лучше всего устанавливать насосы в месте ввода расширительного бака. Таким образом, можно достичь максимально высоких температурных показателей в данном месте;
если насос устанавливается в действующую сеть, предварительно необходимо слить теплоноситель. Если система отопления находилась в длительной эксплуатации, ее надо хорошенько прочистить от скопившихся внутри загрязнений. Для этого следует несколько раз наполнить ее водой, а затем опорожнить;
монтаж насоса и функциональной цепочки арматуры выполняется в соответствии с описанными выше правилами;
когда процесс установки завершен, отопительную систему надо снова заполнить теплоносителем;
теперь нужно проверить систему на работоспособность. Например, если не включился насос отопления, возможно, есть какие-нибудь проблемы с электропитанием. Надо проверить предохранители и фазы. Если все в норме, вероятно, сгорела обмотка привода. Все погрешности на данном этапе следует исправить;
после этого надо открыть центральный винт. Он находится на крышке корпуса. Данная процедура нужна для того, чтобы избыток воздуха вышел из насоса. Когда выступит вода, значит все в порядке: воздух полностью удален. Надо отметить, что выводить воздух с насоса с ручным управлением следует каждый раз перед включением устройства.

Чтобы оба аппарата работали синхронно, второй прибор надо тоже подключить к реле.

Монтаж насосов Вило

Как подключить циркуляционный насос

Загрузка…

Современные децентрализованные системы отопления очень часто не позволяют качественно и равномерно распределить тепло по всему расстоянию контура. В большинстве случаев здесь используется естественная циркуляция теплоносителя, которая зависима от температуры и времени работы котла.

Решить эту проблему можно с помощью специального насоса, который будет производить автоматическое перемешивание воды. Существует несколько видов таких механизмов, что позволяет устанавливать их на различные типы систем.

Перед тем, как купить циркулирующий насос, следует правильно подобрать его для конкретных условий работы.

Основные нюансы

Перед тем, как приступать к установке таких механизмов, следует учесть несколько основных правил:

Устанавливать насос следует в таком месте, чтобы вы в будущем имели к нему доступ и могли произвести его обслуживание.
Современные виды механизмов можно монтировать как в подающий, так и обратный трубопровод. Но все-таки первый вариант считается предпочтительней, так как позволяет получить более качественное смешивание.
При установке насоса, желательно установить запорные краны с обеих его сторон. Также рекомендовано, перед механизмом крепить специальные фильтры.
Соединения должны, очень качественно, быть обработаны герметиком, чтобы обеспечить оптимальную работу системы.

Последовательность выполнения монтажа

Процесс установки циркуляционных насосов состоит из нескольких последовательных этапов:

Если теплосеть действующая, тогда обязательно следует слить с нее весь теплоноситель. Также рекомендовано промыть ее несколько раз, чтобы удалить все накопления и ржавчину.
Сначала привариваются трубки для врезки в систему в выбранном заранее месте. Если вы используете металлические трубы, тогда вам следует приварить данные компоненты с помощью сварки.
После этого производят подсоединение насоса к врезанным патрубкам. Следует выполнять это, строго следуя инструкции производителя.
Когда монтаж завершен, система наполняется водой. Затем на насосе открывают специальный винт, который способствует удалению воздуха из внутренностей механизма. Для ручных продуктов, выполнять такие действия нужно будет каждый раз перед его включением.

Доверить выполнение такой процедуры желательно специалистам, которые гарантируют качественную установку и длительный срок службы изделия.

Установка циркуляционного насоса в систему отопления в видео:

Твитнуть

Подключение и расчет циркуляционного насоса отопления

Многие жители верхних этажей в многоэтажных домах часто сталкивались с проблемой отопления. Если в доме отсутствует циркуляционный насос, вода течет по батареям медленно и, достигая верхних этажей, остывает. Владельцы частных домов так же сталкиваются с такими же проблемами – вода в системе отопления течет медленно, постепенно остывает и дальние комнаты в доме отапливаются хуже.

Каковы функции циркуляционного насоса отопления

Для того, чтобы отопление в доме распределялось равномерно, необходимо установить циркуляционный насос. Правильно произведенный расчет циркуляционного насоса для систем отопления позволит намного сократить потери тепла.

Задачи циркуляционного насоса:

Создать в системе отопления необходимое давление воды;
Создавать необходимую производительность, ускорять движение воды;
Обеспечивать качественное отопление помещения.

Многие приборы имеют функцию регулирования скорости движения воды. Установив такой прибор, можно контролировать температуру воздуха в помещении. В случае понижения температуры можно при помощи рычага увеличить давление воды и тем самым температура в комнате останется неизменной. Имеют большой спрос и циркуляционные насосы с автоматическим регулированием подачи воды.

Как врезать насос в систему отопления

Для того, чтобы правильно сделать врезку насоса на отопление, необходимо знать технологические особенности прибора. Подключение циркуляционного насоса требует определенных правил, игнорирование которых может привести к поломке насоса.

Перед тем, как подключить насос на отопление, на подаче воды перед прибором нужно поставить специальный грязевик, предназначение которого собирать все твердые частицы, содержащиеся в воде. Если такой фильтр не поставить, мелкие частицы могут попасть в циркуляционный насос, в результате чего может быть сломана крыльчатка или выйдут из строя подшипники. Грязевик устанавливают в нижней части трубы и, проходящий по воде мусор опускается в отстойник.

На насосе должна быть стрелка, которая показывает направление движения воды. Если прибор установить в другом направлении, как бы против течения, то вода в нем будет протекать не в ту сторону и прибор будет чаще выходить из строя и забиваться.

Правильно рассчитанная мощность насоса поможет владельцу дома правильно оборудовать отопительную систему своего владения, тем самым обеспечит значительную экономию энергоресурсов.

Похожие записи

Подключение насоса в систему отопления

Любой хозяин квартиры желает узнать: как усовершенствовать обогрвевающий комплекс коттеджа. Каждому россиянину известно, что топливо для обогрева постоянно становится дороже. Нереально представить существование человека в нашей стране без отопления дома. Абсолютно в каждой части России нужно в зимнее время обогревать квартиру. На www сайте Sistema-Otopleniya.ru представлено большое количество разнообразных обогревательных систем жилища, которые используют совершенно разные приемы вырабатывания обогрева. Каждую систему отопления можно монтировать самостоятельно или комбинационно.

Подключение насоса в систему отопления

Востребованность циркуляционных насосов стала причиной создания новых образцов, отличающихся по конструкции, принципам работы и способу подключения в отопительную систему. Но по-прежнему, главной задачей каждого из видов устройств остается создание нужного напора и обеспечение надлежащего уровня циркуляции теплоносителя в любой отопительной системе.

В силу удобства и простоты эксплуатации наибольшее распространение получили насосы герметичные бездроссельного типа. Материалом для изготовления корпусов таких устройств служит чугун, а в качестве материала для ротора применяются качественные пластик или сталь.

Работают такие устройства практически бесшумно, им не понадобится замена прокладок, вместо охлаждающего элемента и смазки используется вода, которой заполнена система отопления. Для таких агрегатов характерна высокая надежность и возможность эксплуатации на протяжении длительного периода времени (не меньше 20 лет) при правильном монтаже циркуляционного насоса. Для установки циркуляционного насоса не потребуется много места.

Типовая схема подключения циркуляционного насоса кроме отопительного котла и радиаторов содержит еще множество компонентов, среди которых:

вентили,
сетчатый фильтр,
сигнальная система,
мембранный бак,
блок управления,
линия подпитки системы,
температурный и аварийный датчики,
заземление,
муфтовое соединение,
и конечно-же, циркуляционный насос.

Его выбор следует делать с учетом преодолеваемого гидравлического сопротивления, при создании необходимого напора в системе и силы потока воды. Рекомендуется останавливать выбор на насосе, мощность которого несколько ниже расчетной ( на 10-15%) расчетной.

Превышение необходимой мощности приводит к быстрой его изнашиваемости, увеличению шумов в отопительной системе.

Установка агрегата малой мощности приведет к тому, что достаточное количество теплоносителя не будет обеспечено.

Кроме того, большинство циркуляционных устройств оснащены ручными или электронными регуляторами скорости. Наиболее высокий коэффициент работы получается при установке скорости оборотов вала на максимум.

Для достижения оптимальной температуры в здании могут также использоваться вмонтированные в отопительную систему термоклапаны. Превышение заданных температурных показателей приводит к перекрытию клапана, повышению гидравлического сопротивления и давления. Избавиться от возникающих в такой ситуации шумов можно путем использования насосов, имеющих электронную систему управления. Они могут следить за изменениями количества воды и плавно регулировать перепады давления.

Схема подключения циркуляционного насоса: 1. Насос 2. Фильтр грубой очистки 3. Запорные краны 4. Терморегулятор 5. Клапан предохранительный

Следует помнить, что главное условие эксплуатации устройства — наличие воды и отсутствие воздуха в системе, иначе нарушится процесс его смазки и охлаждения. В некоторых из устройств даже предусмотрен специальный клапан для удаления воздуха из системы. Немаловажное значение для бесперебойной работы имеет и качество воды, которой система заполнена.

Монтаж циркуляционного насоса выполняется на обратной или подающей трубах. Направление водяного потока должно соответствовать, указанному стрелкой на корпусе агрегата. Ось насоса должна быть расположена горизонтально. Если установить отсекающие краны в системе перед насосом и после него, то при ремонте сливать воду из системы не понадобится.

Источник: http://udobnovdome.ru/podklyuchenie-cirkulyacionnogo-nasosa/

Подключение насоса в систему отопления

Значительное увеличение КПД отопительной системы при водяном способе обогрева стало легкореализуемой задачей благодаря встраиваемым насосам. Устройство прекрасно справляется с поставленной целью по быстрому обогреву помещения при экономичном расходовании топлива. Подключение насоса в систему отопления позволяет использовать трубы с меньшим диаметром в отопительной сетке строения. В монтаже могут быть использованы металлопластиковые трубы с резьбовыми фитингами, что исключает сварочные работы. Кроме того, устройство обеспечивает более эффективную работу полотенцесушителей, термостатов, а расход газа на подогрев воды в 2-3 раза меньше, чем при расходовании его для естественно циркулирующего теплоносителя. Насос позволяет производить регулирование интенсивности подачи теплоносителя при помощи специальных переключателей.

Как подключить насос к отоплению

Подключение насоса в систему отопления производится с учетом его параметров: напора и расхода перекачиваемой жидкости. Величина создаваемого напора определяет высоту, на которую устройство поднимает теплоноситель. Расход воды для обогрева – это количество перекачиваемой жидкости в заданный временной промежуток. Большинство современных отопительных котлов уже содержат встроенный циркуляционный насос, для повышения КПД отопительной системы, однако зачастую приходится ставить дополнительный насос, или нередки случаи особенностей монтажа, когда циркуляционный насос является самостоятельным оборудованием. Его выбор и правильная установка обеспечат наиболее эффективный и бесперебойный обогрев на долгие годы.

Расположение труб и самих приборов отопления возможно в произвольном порядке при применении насоса в системе отопления. Устройство устанавливается в легкодоступном месте для удобства обслуживания и использования. Подключение насоса к отоплению следует производить на достаточном удалении от газового оборудования. Возможна установка как на прямую, так и на обратную трубу. Второй вариант наиболее предпочтителен ввиду более щадящего температурного режима. О том, как правильно подключить насос на отопление, указано при помощи нанесенных на его корпус стрелок. Их направление должно совпадать с направлением движения воды. Расположение оси насоса – горизонтальное. Подключение насоса отопления к электросети производится с обязательным заземлением (в случае отсутствия в помещении розеток с заземляющим контактом). Врезка насоса в систему отопления должна происходит по принципу «обводки» для того, чтобы отсутствие электроэнергии не остановило отопление, а лишь перевело его из принудительно циркулирующего в естественное.

Даже отлично зная, как подключить насос к отоплению, не следует забывать о возможных проблемах, возникающих при его эксплуатации. Основная причина выхода из строя этого оборудования – это образование осадка из солей жесткости. Закоксовывание крыльчатки – наиболее вероятное последствие таких процессов. Конструкция насоса позволяет произвести своевременную разборку и чистку крыльчатки, что убережёт оборудование от более существенных поломок.

Желая создать искусственную циркуляцию в отопительной системе, приходится решать вопрос, как рассчитать насос для отопления. Зная специальные формулы и важные постоянные величины, можно произвести вычисление наиболее значимых.

Источник: http://100fondue.ru/razda/nasos-otopleniya/356_podklyuchenie_nasosa_v_sistemu_otopleniya.html

Подключение насоса в систему отопления

Любой солнечный коллектор — это особый вид климатической техники. Она используется для производства горячей воды, чтобы в дальнейшем использовать её для различных нужд. Возможность внедрения возобновляемых бесплатных источников энергии в производственный цикл становится главным отличием коллекторов от другой подобной техники. Принцип изменения плотности воды во время её нагрева — вот на чём основана работа таких устройств. Это означает, что осуществляется движение воды наверх, для дальнейшего подогрева выталкиваются более холодные участки воды. Так что нет необходимости использовать какое-либо дополнительное насосное оборудование.

Содержание

Как работает коллектор в системе отопления

Чаще всего гелиосистемы используют для своей работы обычную воду, а так же антифриз. Если по сравнению с коллектором температура воды в нижней части ниже, включается обогрев. Вода перемещается по системе благодаря встроенному насосу. Нагрев воды в накопителе происходит через теплообменник. обычно коллекторы нагреваются только до определённой температуры.

При необходимости направление воды в системе меняется благодаря смесителю. Таким образом, остывающая и тёплая вода время от времени сменяют друг друга. За счёт расширения тёплой воды происходит замена жидкости в системах с естественной циркуляцией. При нагреве тёплая вода поднимается вверх, холодная выталкивается в нагревательный бак.

Обязательно наличие теплоизоляционного слоя толщиной как минимум 25−30 сантиметров. иначе система не сможет работать стабильно. Что касается резервуара, то лучше всего использовать прямоугольную форму. При соблюдении этого условия вода будет равномерно распределяться по всем имеющимся участкам. Так что работа системы в целом станет более полноценной.

Отопление домов солнечными коллекторами

Затраты на обогрев частного дома могут снизиться до 50−90 процентов. если правильно смонтировать солнечные коллекторы. Весна-осень — период, когда обогрев происходит особенно активно, хотя в принципе система работает в любое время года.

Главные параметры, которые нужно рассчитывать при выборе коллектора:

Если система будет использоваться в зимний период, то и расчёты проводятся соответственно. Ведь в зимние морозы требуется гораздо больше энергии и затрат для того, чтобы помещение было комфортным для проживания.

Достаточно часто солнечные коллекторы выступают лишь дополнительными источниками тепла. Автономное использование гелиосистемами тоже возможно, если теплоизоляция дома выполнена правильно.

Естественная циркуляция воды за счёт конвекционных потоков — лишь один из принципов, по которому может быть организована гелиосистема. Из-за пассивной циркуляции воды этот вариант менее эффективен, чем все остальные. Бак обязательно примыкает к коллектору, но в то же время находится выше него.

Дополнительные электрические циркуляционные насосы используются в системах с принудительной циркуляцией. В данном случае сами коллекторы становятся более эффективными, поскольку более эффективно используется вода. Но к обслуживанию такие устройства более требовательны, всё зависит от электрической энергии, за счёт которой всё работает.

Подключение коллекторов к системе отопления

От того, какой тип циркуляции используется в той или иной системе, зависит то, как будет производиться подключение к отопительной системе. Подключение к системе с естественной циркуляцией — один из самых простых способов. Здесь главным принципом становится только нагрев воды в системе отопления.

Выше уровня коллектора подключается накопительный бак. Верхний вывод, таким образом, должен подключаться ко входу горячей воды в систему отопления, а нижний к обратке. На входе в солнечный коллектор для отопления в таком случае могут возникнуть воздушные пробки. Потому такие системы стоят дешевле, чем вариант с использованием насосов.

С использованием автоматики можно подключить солнечный коллектор к системе с принудительной циркуляцией. Эти системы обладают своими особенностями :

Контроллер управляет насосом на основе показаний специальных датчиков.
Когда по этим датчикам температура достигает заданного значения, обогрев прекращается
Бак-накопитель, обратка и выход коллектора — места, где обязательно устанавливаются такие датчики
Вместе с такой системой лучше использовать дополнительные источники тепла. Например, твердотопливные или газовые котлы.

На степень нагрева воды в системе в таких случаях влияет местоположение коллектора по отношению к солнцу, а так же уровень его наклона. Лучше с самого начала устанавливать коллекторы так, чтобы под прямыми солнечными лучами они находились большую часть дня. Объём бака в морозный период лучше выбирать около 40 см³. если не планируется подключать дополнительные источники тепла. Иначе в пасмурные дни система будет работать не совсем эффективно.

Довольно сложно рассчитать количество квадратных метров, которые необходимы для той или иной системы коллекторов. Здесь важны не только наклон крыши и сторона, значение приобретают уровень солнечной радиации в данном регионе, объём накопителя. Потому все расчёты лучше доверить квалифицированным специалистам.

Сейчас производством солнечных коллекторов занимаются разные производители. Выбирая ту или иную марку, надо обязательно обратить внимание на её производительность. В перерасчёте на м2 у каждой торговой марки она может быть своя. И в некоторых случаях разница становится действительно заметной.

Коллекторы из поликарбоната

Листы ячеистого поликарбоната или полипропилена — главные элементы, из которых состоят такие коллекторы. К торцам листов крепится непосредственно сам коллектор. Только в специальном жестяном крытом коробе необходимо осуществлять монтаж подобной системы. В качестве крышки следует использовать дополнительный лист из поликарбоната. Можно сделать и стеклянную крышку, но, если светопроницаемость будет излишний, поликарбонат создаст парниковый эффект, так что всё будет похоже на двойное остекление. Так что лучше всё делать полностью из поликарбоната, так система будет работать стабильнее.

Дополнительная информация о структуре

Сам солнечный коллектор становится главным элементом в системе нагрева воды. Эта конструкция может быть отнесена к одной из трёх групп:

плоские коллекторы
вакуумные коллекторы
водяные коллекторы

Алюминиевая рама становится основой для плоских коллекторов. Внутри неё располагаются медные трубки, сверху их покрывает специальный поглощающий материал. Снизу находится теплоизоляция. Закалённое стекло практически полностью закрывает эту конструкцию, само стекло всегда отличается большой пропускной способностью относительно света. Такие системы можно включать только в определённое время года, а можно пользоваться ими круглый год.

Рама с вакуумными трубками из боросиликатного стекла — вот что используется для изготовления вакуумных коллекторов. Ещё одна колба со специальным поглощающим покрытием имеется при этом внутри каждой отдельной трубки. Медная трубка с теплоносителем под низким давлением располагается в самих колбах. В теплообменник с жидкостью помещается конец медной трубки, именно туда выделяется тепловая энергия, которая аккумулируется в системе.

Конструкция типа «морская трубка» тоже является отдельной разновидностью вакуумных коллекторов. Бак для воды и трубки в этом случае находятся на раме. Внутри каждой трубки находится ещё одна трубка, между ними обязательно устраивается специальное вакуумное пространство. Слоем абсорбента покрыты вакуумные трубки, более того, они заполнены водой. Когда происходит нагрев, вода поднимается в бак. Холодная опускается к трубкам для нагрева. Такие системы ещё называются водяными солнечными коллекторами.

Бак-аккумулятор выступает вторым элементом, который обязательно присутствует в любой системе. Именно он используется для хранения воды, в дальнейшем потребляющейся для различных нужд. Наружную часть бака лучше утеплить отдельным слоем толщиной минимум в 3 сантиметра, иначе в холодное время года он не сможет сохранить тепло. Бойлер для солнечного коллектора тоже подождёт.

На что следует обратить внимание

Любые гелиоустановки характеризуются номинальной мощностью. которая обозначается в киловаттах. Это количество энергии, которое вырабатывается при ярком солнце в зените. Это означает, что эффективность системы будет снижаться утром и вечером. Ночью, скорее всего, можно будет использовать горячую воду только из бойлера. где вода копилась на протяжении целого дня.

Выбирая модель коллектора, обратите внимание на то, можно ли его использовать в зимний период. И на то, какая мощность должна быть у системы, к которой коллектор подключается. Установка коллекторов обычно осуществляется на крышу или на каркас, который монтируется отдельно.

Источник: http://teplo.guru/eko/solnechnye-kollektory.html

Подключение насоса в систему отопления

master Gams

Гость

Lesha

Гость

>Подскажите — есть ли данные насосы на 12В.

>На случай пропажи электроенергии можно будет подключить аккумулятор.

>Иначе без електричества придется мерзнуть.

1) Насос на 12V найти можно, например от печки пасажирской газели (1000р. примерно стоит), но хватит-ли его производительности и какой у него ресурс — незнаю. Думаю более производительных насосов на 12V найти будет сложно.

2) УПС бывает и на 1000Вт и да-же на 1500вт, на выходе практически чистая синусойда, аккумулятор используеться на 12V по этому его можно спокойно заменить на более большой автомобильный и запитать с этого источника не только насос, но и холодильник и часть освещения.

Но не нагружайте УПС больше чем на 2/3 его заявленной мощьности, тогда небудет проблемм со стартовыми нагрузками

3) На мой взгляд лучше дизель-герератор поставить. И никаких проблемм

4)Дешевые преобразователи 12->220 на выходе часто дают далеко не синусойду, это может плохо сказываться на работе электроники, да и насос может плохо пускаться.

Источник: http://forum.vashdom.ru/threads/nasos-12-volt-v-sistemu-vodjanogo-otoplenija-suschestvut-li-takie.13375/page-2

Подключение насоса в систему отопления

Ранее отопительные системы работали без насосов, поэтому их КПД был не очень высоким. Но сейчас времена изменились, и функциональность систем увеличилась многократно. С отопительными системами с насосами расходуется меньше топлива и быстрее прогревается помещение.

Также можно подключить термостаты, сушилки для полотенец, использовать меньшие по диаметру трубы.

Плюсы насосов

Владельцы загородных домов, проживающие в них круглогодично, особенно в зимнее время из-за отсутствия централизованного отопления, страдают от неравномерности распределения тепла по трубам и батареям. Здесь есть два выхода:

Врезка в трубу нагнетающего насоса.
Монтаж труб большого диаметра.

Демонтировать старые трубы и устанавливать новые вряд ли захочется, потому что они замурованы в стены, и возиться в этом случае придется очень долго.

К тому же, система с трубами большого диаметра дорого стоит. Поэтому установка водяного насоса на отопление намного выгоднее.

Циркуляционные насосы в качестве топлива могут использовать дрова, мазут, уголь. Подключение насоса в систему отопления поможет:

Выровнять температуру в трубах.
Увеличить площадь действия системы.
Предотвратить образование пузырей воздуха.

Выбор насоса

Монтаж насоса в отопительную систему начинается с выбора устройства. Первое, что нужно помнить, это то, что обогреть дом можно и с помощью не очень большого насоса. Установка водяного насоса на отопление с очень большой мощностью тут совсем не требуется. Стоимость такого агрегата немалая. Кроме того, мощный насос станет причиной появления в системе отопления сильных шумов.

Так что, перед тем, как выбрать насос, рассчитывается уровень его мощности. Ее должно хватать для обогрева конкретной площади. Главным образом, мощность определяет диаметр трубопровода, температуру и напор теплоносителя.

Монтаж

Прежде, чем произвести подключение насоса в систему отопления. сливается отопительная жидкость. Если давно не производилась чистка системы, это нужно сделать. Врезается насос, система закрепляется, трубы заполняются водой.

Далее проверяется стабильность работы насоса. Если есть какие-либо погрешности, они безотлагательно устраняются. Затем из труб стравливаются излишки воздуха.

Для этого откручивается центральный винт.

Подключение насоса производится после запуска системы. Трубы заполняются, а воздуха в них быть не должно. Воздух стравливается перед каждым запуском насоса. Это можно делать вручную, используя клапаны, расположенные по обеим сторонам насоса.

Во время установки с обеих сторон насоса закрепляются шаровые краны, которые нужны во время ТО системы или демонтаже насоса. Система непременно должна иметь фильтр. Без него элементы агрегата могут быть повреждены различными мелкими частичками.

Сверху отопительного байпаса устанавливается автоматический или ручной клапан. Клапан служит для того, чтобы стравливать накапливающийся воздух.

Только соблюдение всех правил обеспечит правильную установку насоса. Халатности в отношении этого быть не может. От правильности монтажа будет зависеть уровень комфорта в доме. Если не решаетесь осуществить самостоятельный монтаж насосной установки, пригласите для этого профессионального работника.

При монтаже обязательно следует учесть, что система должна будет обслуживаться. Поэтому схема установки должна быть удобной в этом плане.

Нужно обеспечить возможность подхода к различным элементам системы.

Конструкции современных насосов такие, что вода им не страшна. Хотя, элементы насосов прежних лет страдали от постоянного контакта с водой. Кстати, помимо того, что современные насосные установки не страдают от влаги, им также не страшны ни высокие, ни низкие температуры. Благодаря этому, монтаж насоса может быть произведен и на подающем и на обратном трубопроводе.

С целью повышения уровня давления на нагнетающем участке, насосная установка монтируется около места, где бак подключается на участке спадающего трубопровода. Так, на участке отопления могут быть созданы большие температуры.

Перед установкой насоса на байпас, производится проверка. Агрегат должен справляться с сильным напором воды и выдерживать большие температуры.

Вывод

Врезка в трубопровод отопительной системы современного насоса не только стабилизирует температуру в помещении.

Также будет устранена проблема образования воздушных пробок в системе, мешающих нормальной циркуляции теплоносителя.

Монтаж насоса поможет оптимизировать работу системы обогрева и забыть об обычных проблемах, возникающих у владельцев частных домов.

Порекомендуйте этот материал с сайта WikiТЕПЛО своим друзьям в социальных сетях, нажмите на ссылку ниже:

Источник: http://wikiteplo.ru/podklyuchaem-nasos-v-sistemu-otopleniya/

Смотрите также:

17 января 2022 года

Как подключить накладной термостат SD349 к насосу и бойлеру

Как подключить накладной термостат к насосу

Содержание статьи:

Для того чтобы циркуляционный насос автоматически включался и выключался при нагревании и охлаждении теплоносителя, используют термостат. Наиболее простыми и дешевыми являются накладные термостаты с пружиной.

Такие термостаты легко крепятся на трубу отопления рядом с котлом, и осуществляют включение или выключение циркуляционного насоса в зависимости от температуры теплоносителя в системе отопления. Что это даёт?

Во-первых, таким образом, экономится значительная часть электричества, которое потребляется для работы насоса, когда это не нужно. Например, твердотопливный котел остыл, чтобы выключить насос нужно встать в 2 часа ночи. При установленном терморегуляторе насос отключится сам.

Во-вторых, чтобы организовать совместную работу двух котлов отопления: электрического и твердотопливного. Пример, ТТ котел остыл, термостат это увидеть и остановил работу насоса. Термостат, установленный в электрокотле, среагировал на падение температуры теплоносителя и включился в работу.

В противном случае, без установленного термостата, когда твердотопливный котел потухнет, циркуляционный насос продолжит работу, а электрокотел, помимо радиаторов отопления, будет греть ещё и теплообменник ТТ котла. Такой подход предвещает повышенный расход электроэнергии и очень не экономичен.

Принцип работы накладных термостатов

Существует несколько разновидностей накладных термостатов. Бывают термостаты с биметаллической пластиной, а бывают термостаты с гильзой. В первом случае на нагрев теплоносителя реагирует биметаллическая пластина, во втором случае, газ, который заключён в герметичную колбу.

Бывают также электронные терморегуляторы, которые представляют собой плату с дисплеем и накладным резистором, который снимает температуру воды в системе отопления. Стоимость электронных термостатов выше, чем накладных. В данной статье строительного журнала samastroyka.ru будет рассмотрен порядок подключения накладного термостата с биметаллической пластиной.

Устройство термостата Sandi Plus SD349

Накладной термостат с пружиной Sandi Plus SD349 имеет пластиковый корпус, на котором расположен регулятор температуры. Внутри термостата имеется биметаллическая пластина, которая реагирует на изменение температуры теплоносителя в системе отопления.

При нагревании пластина поднимается вверх и толкает тем самым расположенный над ней переключатель. При остывании, пластина опускается вниз, что приводит к переключению контактов в другое положение. То есть, переключатель имеет всего два положения.

Также внутри термостата располагается клеммная колодка с тремя контактами (1-2-3). Во многих аналогичных накладных термостатах вместо цифры 1 имеется обозначение в виде буквы «С». Так вот, цифра «1» и буква «С» обозначают общий контакт, а остальные цифры (2 и 3) включение и отключение термостата при заданной температуре.

Как подключить накладной термостат к циркуляционному насосу

Накладной термостат можно подключить для работы циркуляционного насоса или бойлера. Если нужно чтобы насос включался и отключался при заданной температуре теплоносителя в системе, то подключать термостат нужно следующим образом.

К контакту «1» или «С» подключается фазовый провод;
С контакта «3» он выходит и идёт к насосу (подключается к клемме L уже на насосе). Нулевой провод подключается к клемме циркуляционного насоса напрямую, без захода в термостат. Здесь все просто и термостат работает в роли обычного выключателя, разрывая тем самым фазу.

Таким образом, когда температура воды в системе достигнет 40 градусов, термостат включит насос. Когда температура воды упадёт ниже заданного значения, циркуляционный насос автоматически выключится.

Точно также подключается термостат и для работы бойлера, только вместо 3 контакта, в нем используется 2 контакт. То есть, насос не будет выключаться до тех пор, пока вода в ГВС не нагреется до достаточной температуры. Очевидно, что работа термостата в данном плане осуществляется наоборот, хотя и принцип остаётся неизменным.

Особенности установки накладного термостата

В установке накладного термостата нет ничего сложного. Термостат нужно устанавливать на той трубе, где он будет снимать температуру воды или антифриза. Также, между трубой и термостатом не должно находиться ничего лишнего, что ухудшало бы теплообмен, например, толстого слоя краски.

Для крепления накладного термостата к трубе, в комплекте с ним идёт пружина, которой термостат крепко удерживается за специальные крепления по бокам. Чтобы улучшить теплообмен между трубой и термостатом, нередко производители добавляют в комплект специальную пасту.

Поэтому если у вас с накладным термостатом в комплекте шёл пакетик с пастой, то перед установкой термостата на трубу необходимо использовать пасту, которая наносится на рабочую поверхность, снизу термостата.

Оценить статью и поделиться ссылкой:

ВИДЕО: приложение для проверки работы циркуляционных насосов

Циркуляционные насосы — кровь производственного цеха. Они действуют как артерии, помогая доставлять жизненно важные услуги HVAC и водоснабжения из машинного зала к предполагаемым получателям и местам.

Отопление, кондиционирование воздуха и водоснабжение распределяются по зданию с помощью циркуляционных насосов. Сдвоенный насосный агрегат (два насоса) обычно используется для обеспечения непрерывности работы — в случае отказа основного насоса включается резервный насос — что гарантирует отсутствие простоев или перерывов в работе критически важных систем ОВКВ и водоснабжения.

Учитывая их важность, насосы периодически проверяются и тестируются в рамках планового профилактического обслуживания (PPM). Менеджер предприятия, здания или технического обслуживания также может проверить работу насоса без использования инструментов. Полезное приложение, созданное Danfoss, удобно и точно информирует вас о работе насоса. На приведенном ниже видео показано приложение в работе, наглядно демонстрирующее, что сдвоенный насосный агрегат работает, как предполагалось.

Хотя приложение не может заменить вмешательство и знания сервисного инженера, оно выполняет следующие три функции для управляющих объектами.

1. Прозрачность

Работу помпы можно проверить, просто загрузив приложение и поднеся телефон к помпе, чтобы подтвердить работу и направление.

2. Энергия и эксплуатация

Как показано в приведенном выше видео со сдвоенным насосом, приложение покажет насосы, которые не работают (резервные насосы). Энергозатраты могли бы возникнуть, если бы резервные насосы работали без необходимости в них. Приложение также указывает направление насоса, что дает вам точное вращение магнитного поля насоса.Насосы, работающие в обратном или неправильном направлении, вынуждены работать больше и, следовательно, менее энергоэффективны.

3. Время

Проверка работы насоса с помощью приложения может помочь в быстрой диагностике неисправного насоса. Предоставление этой информации вашему подрядчику по техническому обслуживанию до его прибытия может помочь ускорить ремонт.

В ролике также показан ремонт реле высокого и низкого давления, которые ранее не работали корректно или безопасно, за счет обездвиживания котельной и насосной установки, как предполагалось.Эти переключатели были разработаны для безопасной и эффективной защиты основной стоимости вашего оборудования.

Реле высокого давления

Реле высокого давления срабатывает при обнаружении неисправности в системе расширения системы отопления. Он защищает котел, гарантируя, что он не загорится, дополнительно повышая давление в системе за счет нагрева воды и увеличения расширения. В то время как передовая практика диктует, что насосы должны продолжать работать для рассеивания тепла в системе, а не полностью прекращать работу.В зависимости от технических условий установки некоторые насосы могут отключаться в случае срабатывания реле высокого давления.

Реле низкого давления

Реле низкого давления срабатывает при обнаружении утечки в системе. Он защищает котел, гарантируя, что он не загорится или не пополнит систему, вводя свежую воду в закрытую систему. Выключатель также защищает насосы от перегорания в случае низкого давления, гарантируя, что они не будут работать.

PPM циркуляционных насосов должны быть частью полной системы отопления, вентиляции и кондиционирования воздуха и водоснабжения здания из-за их взаимосвязанных частей.PPM — это проверенное экономичное решение, обеспечивающее комфортные условия, отвечающие потребностям вашего бизнеса. Необслуживаемые системы в конечном итоге перестанут функционировать, станут проблемными или будут работать на неэффективном уровне. См. дополнительную информацию о техническом обслуживании систем отопления, вентиляции и кондиционирования воздуха и циркуляционных насосов.

Загрузите приложение Danfoss Magnetic Tool – Google Play для Android | Магазин приложений Apple

Все о циркуляционных муфтах

Циркуляционные муфты используются в циркуляционных насосах, таких как те, которые используются в гидравлических системах отопления и охлаждения.Насосы обеспечивают движение воды по замкнутому контуру или контуру.

В этом блоге мы собираемся узнать больше о том, что такое циркуляционные муфты, 3 различных типа и как выбрать циркуляционную муфту, подходящую для двигателя насоса.

Что такое циркуляционные муфты

Циркуляционные муфты соединяют двигатель с насосом и позволяют передавать мощность от двигателя к насосу. Эти муфты компенсируют несколько типов незначительной несоосности между валом двигателя и валом насоса, как показано на рисунке.

Примечание: если муфта выходит из строя, следует проверить двигатель и насос, чтобы определить, нет ли более серьезной проблемы, вызвавшей неисправность муфты. Несмотря на то, что муфты циркулятора могут справиться с некоторым смещением, может быть более серьезная основная проблема, вызвавшая отказ муфты. Часто основной причиной отказа муфты является износ опор двигателя, вызывающий перекос вала, это необходимо исправить, чтобы избежать преждевременного выхода из строя новой муфты.

3 распространенных типа муфт циркуляционных насосов

На рынке представлено множество различных типов муфт для циркуляционных насосов, но мы рассмотрим 3 наиболее распространенных типа.

Чугунная четырехпружинная муфта циркуляционного насоса

Муфта циркуляционного насоса с чугунной пружиной устанавливается на циркуляционный насос при его покупке. Они состоят из двух чугунных деталей, которые соединяются с двигателем и насосом и соединены стержнем и четырьмя пружинами. В этих муфтах много движущихся частей, которые со временем изнашиваются.

Муфта циркуляционного насоса с гибкой вставкой

Циркуляционная муфта с гибкой вставкой обеспечивает более тихую работу.По конструкции они аналогичны приводным муфтам, используемым для более крупных насосов высокого давления. Они долговечны, не требуют технического обслуживания, просты в установке и не требуют выравнивания.

Соединительная муфта с винтовой пружиной

Муфты с винтовой пружиной

обычно используются в качестве послепродажной замены чугунной муфты с 4 пружинами, используемой производителями оригинального оборудования (OEM).

Муфты с винтовой пружиной Конструкция без трения гасит вибрацию и устраняет дребезг, обеспечивая бесшумную работу как в пусковом, так и в рабочем режимах.Одинарная пружина действует как универсальный шарнир с трехмерной гибкостью, которая компенсирует любую степень смещения вала, защищая подшипниковые узлы от повреждения из-за сломанных муфт, а ее изгиб снижает крутящую нагрузку на подшипники и уплотнения. Цельная конструкция не имеет соединительных частей, создающих трение, вызывающее шум, износ и, в конечном итоге, выход из строя, связанный с 4 пружинными муфтами из чугуна. Три модели соединителей с винтовой пружиной могут заменить до 24 запасных частей OEM, что делает их отличным вариантом для перевозки на сервисном грузовике, поскольку их можно использовать с циркуляционными насосами многих марок, включая B&G (Bell and Gossett), Armstrong, White Rogers, Тако и др.

Говорят, что муфты с винтовой пружиной

намного проще устанавливать, особенно в неудобных местах. После закрепления на валу двигателя муфта может надвигаться на вал насоса. Без необходимости третьей руки для достижения выравнивания.

Размер/Выбор

Муфты должны иметь правильный размер, соответствующий как мощности двигателя насоса, так и размеру вала двигателя и насоса. Вы обнаружите, что некоторые муфты описываются как для размеров вала ½” или 5/8”. Это достигается за счет наличия латунной вставки, которая уменьшает размер отверстия на соединениях муфты с 5/8” до ½”, при установке на вал ½” латунные вставки остаются в муфте для обеспечения надлежащей посадки на вал.Установочные винты затягиваются непосредственно на вал через отверстия в латунной вставке. При установке на вал 5/8” установщик просто удаляет латунную вставку, чтобы использовать диаметр отверстия 5/8”. Это обеспечивает более универсальное соединение, охватывающее более широкий диапазон марок/размеров насосов. Это подробно описано в перекрестной ссылке муфты циркуляционного насоса здесь.

Циркуляционные муфты являются одним из многих элементов, которые используются в котлах / водяных системах отопления, дополнительные продукты, представляющие интерес, включают:

Циркуляционный насос

— Поставка рифов

Циркуляционный насос — Подача рифов

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript.

Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

… и смазка — Вода нагнетается в камеру рабочего колеса, чтобы она была смазана и очищена от мусора, что снижает потребность в техническом обслуживании, продлевает срок службы насоса и обеспечивает охлаждение насоса . там, где твой поток…

…Насосы Gyre обеспечивают мощный характерный поперечный поток Gyre и управляемость по доступной цене.Используя официально лицензированную технологию от Maxspect, насосы IceCap Gyre создают «пленку» воды в вашем аквариуме, практически устраняя любые мертвые зоны благодаря улучшенной общей циркуляции воды . …
