Сколько весит секция чугунной батареи: подсчет веса конструкции

Чтобы рассчитать систему отопления, требуется учесть много разнообразных параметров. Одним из них является вес приборов отопления. Например, требуется установить классический чугунный радиатор, который состоит из 4-10 секций. Чтобы вычислить массу всей системы отопления, нужно сначала произвести расчет относительно одной чугунной батареи, что обеспечит ее монтажу надежность.

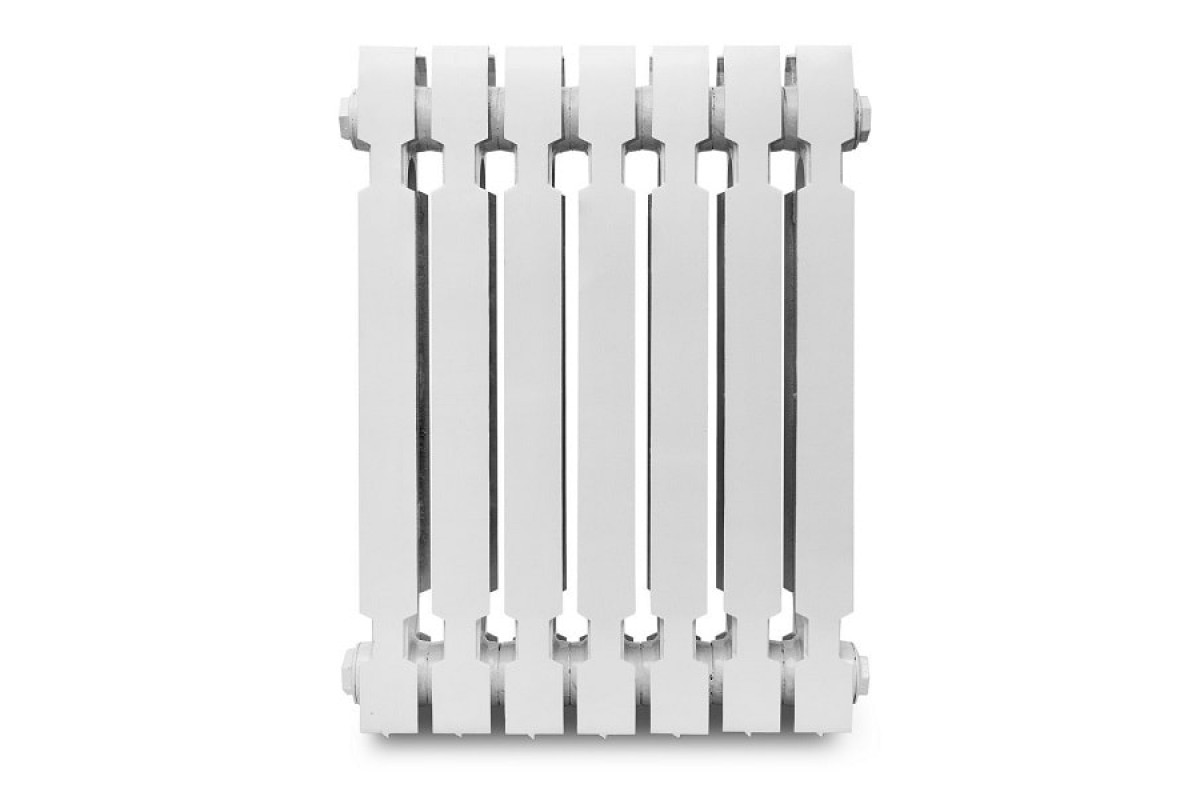

Вес одной секции чугунной батареи

О чугунных батареях

Радиатор из чугуна принадлежит к классике жанра. Его применяют уже более 100 лет и полностью вытеснить с рынка пока еще неспособна ни одна современная модель. Чугунные радиаторы пользуются спросом благодаря характеристикам самого материала.

Важными преимуществами чугуна являются:

Устойчивость к коррозии,
Долговременность эксплуатации,
Нетребовательность к качеству теплоносителя,
Отличная теплопередача,
Нетребовательность в применении.

Не может быть все так гладко, и два недостатка все же находятся.

Один кроется в массе. Сколько весит секция чугунной батареи? Вес 1 секции чугунного радиатора составляет примерно 7,5 кг. Благодаря несложным умозаключениям можно прийти к выводу, что стандартная батарея из 7 секций будет весить 52,5 кг. Чтобы обеспечить комфортную температуру в комнате, одной секции нагревательного элемента, как правило, недостаточно. Исходя из данных обстоятельств, осуществляя надежность конструкции, приходится продумывать способы крепления радиаторных элементов к стене. Давайте произведем расчет на примере. Советская модель МС 140 , которая до сих пор присутствует на рынке, имеет немалую массу — 7,12 кг. Объем ее одной секции составляет 1,5 литра воды, общая масса получается равной 8,62 кг. Тепловая мощность при этом равна примерно 170 Вт. Сколько нужно секций для обогрева комнаты площадью 20 м2? Если необходимо обогреть комнату 20 м2, то потребуется 12 секций, тогда масса будет составлять 85,4 кг, плюс вода – 103,4кг.
Вторым отрицательным моментом чугуна является его хрупкость. Поэтому, чтобы осуществить перенос изделия с большой массой и его крепление, необходимо все манипуляции с ним проделывать максимально осторожно, предотвращая малейшие удары во избежание невидимых глазу микротрещин. Так как в процессе работы с неизбежным ростом давления в сети отопления, образовавшиеся трещины начнут увеличиваться, что закончится протечками радиатора.

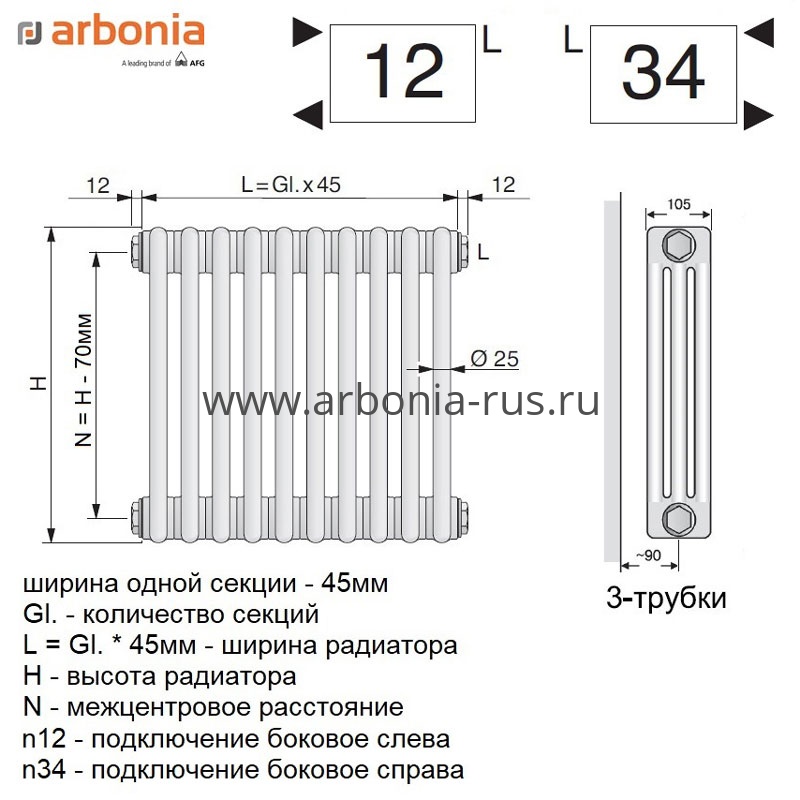

Базовые характеристики классического радиатора

Стандартная чугунная батарея состоит из 4-10 отдельных секций. Ее размер зависит от выбора теплового режима в помещении и архитектурных особенностей дома.

Несмотря на возникающие сложности при установке тяжелого радиатора отопления из чугуна, все же основной проблемой это не считается. Основная задача состоит в выполнении правильного монтажа батареи. Чтобы его осуществить, недостаточно знать лишь массу изделия, необходимо учесть следующие моменты:

Расстояние между осями. Стандартные модели могут иметь 350 или 500 мм. Батареи с большой высотой характеризуются пропорциональными размерами между осями.
Глубину. Стандартные размеры 92, 99, 110 мм.
Ширину секции. Размеры находятся в несколько большем диапазоне – 35 — 60 мм.
Объем секции. Это количество теплоносителя, которое необходимо для полного заполнения элемента радиатора. Объем находится в зависимости от размера секции. Средние значения колеблются от 1 до 4 литров.

Важной проблемой установки чугунной батареи классического образца является то, что она предназначена только для крепления на стене. В то же время большинство домов современности изготавливаются из пористых материалов, таких как газобетон, пенобетон, а также SIP-панели с пенопластовым наполнением. Данные стены нуждаются в специальном креплении сложной конструкции с многоточечной фиксацией, что вряд ли будет вам по душе.

Современные модели радиаторов отопления

Для крепления на стенах различными производителями разработаны новые модели из серого чугуна, их масса гораздо меньше старых классических образцов. К примеру, опишем чешский радиатор отопления Viadrus STYL 500. Сколько весит 1 секция данного радиатора отопления? И сколько выйдет масса всей конструкции?

Масса 1 секции составляет 3,8 кг, воды вмещается 0,8 литра, поэтому масса одной секции радиатора с водой составит 4,6 кг. При тепловом потоке 140 Вт для обогрева комнаты в 20 м2 потребуется 14 секций, по весу соответственно выйдет 64,4 кг с водой. Таким образом, этот показатель отличается в меньшую сторону на 40%, чем у классического образца МС 140 . Если это значение разделить на две части (по 32 кг), то можно сделать вывод, что установку на стены из современных материалов, включая пористый бетон, осуществить вполне возможно без дополнительных крепежных элементов.

Еще более легкая конструкция разработана российскими производителями. Их отопительные приборы предлагаются под брендом EXEMET, модель MODERN отличается следующими весовыми характеристиками:

Одна секция у этого производителя весит 3,2 кг, теплоотдача 93 Вт. Чтобы обогреть комнату в 20 м2 потребуется 22 секции, тогда общая масса составит 70,4 кг. Данные параметры неплохи, особенно если учесть, что компания производит модели с возможной установкой на полу.

Винтажная модель

Несколько слов о винтажной батарее из чугуна. Ее вес превосходит советский образец, который может достигать 14 кг. Данные отопительные приборы внешне очень напоминают старинные, которые устанавливали в далеком 19 веке в резиденциях и усадьбах.

Модель EXEMET FIDELIA весит 12 кг, теплоотдача 156 Вт, общая масса прибора для нашего примера выходит просто чудовищной – 154 кг. Сложный вопрос установки здесь неактуален, так как первая и последняя секции снабжены ножками для размещения прибора на полу.

Итак, чтобы обеспечить отопительной системе бесперебойную службу, нельзя игнорировать такие важные показатели, как вес и объем секции батареи. Благодаря правильному подсчету нагрузки на крепежные элементы, можно рассчитывать на надежность установки и долгосрочную эксплуатацию прибора.

Оцените статью: Поделитесь с друзьями!

Вес 1 секции чугунного радиатора МС-140

Производители отопительного оборудования ежегодно предлагают новые модели, включая классические чугунные батареи. Навскидку нельзя определить, даже приблизительно, вес 1 секции чугунного радиатора МС 140, тем более с теплоносителем. Не существует какой-либо формулы, но таблицы и прямые указания веса секции наиболее популярных моделям помогут сориентироваться в этих величинах.

Секции чугунного радиатора классического образца

Зачем нужно знать вес чугунной батареи

Каждый знает, что чугун – самый тяжелый металл, практикуемый в коммунально-бытовых условиях. Даже вес одной секции чугунного радиатора отопления ощутим в руках, тем более, когда это классическая батарея на 8-10 секций.На стену большинство блоков обогрева помещения навешивают попарно посредством металлических кронштейнов. Стены и временные перегородки делают из разных материалов. Прочность кладки из кирпича и ракушечника зависит от его плотности.

Если батарею старого образца прежние опоры выдерживали, то при замене ребристых блоков могут возникнуть проблемы. С наращиванием количества секций увеличится общий вес. Кронштейны или старые крюки гнутся, гнезда в стене деформируются, новый чугунный радиатор может заметно просесть. Хуже, если батарея упадет на пол во время отопительного сезона и только с одной стороны, образуя все предпосылки для завоздушивания.

Важно знать вес одной секции чугунного радиатора отопления, соответственно, всего блока, если они устанавливаются на легкие простенки. Если на кирпичную кладку или панель ЖБИ она и закрепится, то на перегородку из гипсокартона нужны еще и нижние подпорки. Но и в этом случае могут быть неприятности с продавливанием паркета, ламината и линолеума на подложке.

Чугунные батареи современного образца – дизайнерские, подражание в ретро-стилистике

Желательно знать вес чугунного радиатора, помноженного на общее количество приобретенных батарей для отопления всего дома. Это важно знать для транспортировки, особенно если погрузка и доставка производится самим покупателем.

Расчет массы чугунных радиаторов отечественного производства

Многие российские производители продолжают выпускать классические ребристые батареи, поскольку они все еще востребованы. Варьируется материал (более легкие сплавы) и количество секций, вес которых должен быть указан в техническом описании к модели. Самые популярные разновидности немногим отличаются и классифицируются как ЧМ и МС.

Внимание! В техническом описании указывают размеры в миллиметрах (ширина, глубина или объем и высота).

Исходя из документации, вес 1секции радиаторов ЧМ без теплоносителя (воды):

Модель	Вес, кг
ЧМ1-70-300	3,3
ЧМ1-70-500	4,8
ЧМ2-100-300	4,5
ЧМ2-100-500	6,3
ЧМ3-120-300	4,8
ЧМ3-120-500	7,0

Общая масса 1 секции чугунного радиатора с водой:

Модель	Вес, кг
ЧМ1-70-300	3,95
ЧМ1-70-500	5,7
ЧМ2-100-300	5,2
ЧМ2-100-500	7,25
ЧМ3-120-300	5,75
ЧМ3-120-500	8,4

Формат (размеры), толщина чугунных стенок и количество каналов определяет вес одной секции. Соответственно, умножая на общее количество отсеков, имеем примерный вес чугунной батареи. Радиаторы ЧМ производят в 1-канальном (ЧМ1), 2-канальном и 3-канальном (ЧМ3) виде.

Классические ребристые чугунные батарей

Вес чугунных радиаторов импортного производства

На сегодня в эксплуатацию запущено множество моделей отечественного импортного производства, все они по-разному классифицируются. Многие чугунные батареи современного образца – дизайнерские, подражание в ретро-стилистике. Они могут повторять классические образцы по функционалу и габаритам, но значительно превосходят по эстетике, добавляя по массе из-за художественной напайки или литья узоров. Многие изначально имеют ножки для напольного монтажа, как, например, Viadrus Termo (Чехия).

Без воды вес 1 секции чугунного радиатора импортного производства (с указанием габаритов):

Габариты	Вес, кг
500/95	4,35
500/130	5,35
623/95	5,1
623/130	6,45
813/95	6,7
813/130	8,8

Заполненные теплоносителем секции:

Габариты	Вес,кг
500/95	4,95
500/130	6,15
623/95	5,9
623/130	7,45
813/95	7,7

Классические чугунные батареи: сколько они весят

Вес 1 секции чугунного радиатора мс 140 стандартного образца с разным межосевым интервалом:

500 мм – до 7,2 кг;
300 мм – до 5,4 кг.

Обратите внимание! Вес нестандартных дизайнерских образцов – до 14,5 кг.

Наиболее популярной остается серия МС-140, чугунного радиатора

Чугунные «гармошки» до сих пор служат в общественных учреждениях, частных и многоквартирных домах. В большинстве случаев это классические радиаторы МС-90 и МС-140 (другие не выпускали). Они хорошо справлялись с задачей, поэтому количество предложений было невелико. В качестве экспериментальных серий в разных концах Союза запускались образцы НМ-140 и НМ-150, РКШ, Минск-110 и Р-90.

Наиболее популярной остается серия МС-140, вес 1 секции чугунного радиатора – 7,2 кг (без воды), согласно техпаспорту. Дополнительный вес – заглушки, муфты, кран Маевского и другие мелки детали соединения.В заполненном виде ее масса порядка 8,62 кг.Данный показатель считается основным при расчета общей массы отопительных приборов из чугуна, когда рассчитывают нагрузку на кронштейны и стену. Для обычной гостиной однокомнатной квартиры площадью 20 м² достаточно «гармошки на 10-12 секций, которая в наполненном виде весит до 104 кг.

Вес 1 секции чугунного радиатора МС-90, МС-100, МС-140, ЧМ1, ЧМ2, ЧМ3

Нет универсального способа или формулы, чтобы рассчитать вес 1 секции чугунного радиатора. Каждый производитель имеет собственные разработки и уникальные модели, отличающиеся размером и дизайном.

Вес радиатора необходимо знать, чтобы правильно его подвесить на стену. Для напольных моделей он так же важен – ведь вы не хотите испортить ламинат или паркет, который продавится под весом батареи?

Российские (советские) чугунные радиаторы

Большинство российских производителей делают чугунные батареи классического вида. Они были разработаны еще при СССР и оказались довольно удачными. Различают две основных классификации – МС и ЧМ. Внешне они практически не отличаются, но имеют разные характеристики.

Масса секции радиаторов ЧМ1, ЧМ2, ЧМ3

Без воды

ЧМ1-70-300 – 3,3;
ЧМ1-70-500 – 4,8;
ЧМ2-100-300 – 4,5;
ЧМ2-100-500 – 6,3;
ЧМ3-120-300 – 4,8;
ЧМ3-120-500 – 7,0.

С водой

ЧМ1-70-300 – 3,95;
ЧМ1-70-500 – 5,7;
ЧМ2-100-300 – 5,2;
ЧМ2-100-500 – 7,25;
ЧМ3-120-300 – 5,75;
ЧМ3-120-500 – 8,4.

Радиаторы ЧМ производятся в трех исполнениях – одноканальном (ЧМ1), двухканальном (ЧМ2) и трехканальном (ЧМ3). Размер и количество каналов непосредственно влияет на вес одной секции.

Вес 1 секции чугунного радиатора серии МС 90, 100, 140

Без воды

МС-90/500 – 6,5;
МС-100/500 – 4,9;
МС-140/300 – 5,7;
МС-140/500 – 7,1.

С водой

МС-90/500 – 7,4-7,7;
МС-100/500 – 5,8-6,1;
МС-140/300 – 6,5-7;
МС-140/500 – 8,4-8,9.

Обозначения моделей указывают на размеры радиаторов серии МС. Первое число – это глубина, второе – высота в миллиметрах. Также отметим, что у каждого производителя свои конфигурации и конструкция секций. Например, вес одной секции советской чугунной батареи МС-90 высотой 500 мм может колебаться в пределах 6,3-6,7 кг.

Зарубежные чугунные радиаторы

Чугунные батареи иностранного производства изготавливают в современном или ретро стиле. Последние имеют больший вес за счет инкрустации и художественных элементов. Как правило, они имеют возможность установки на пол.

Viadrus Termo (Чехия)

Без воды

500/95 – 4.35;
500/130 – 5,35;
623/95 – 5,1;
623/130 – 6,45;
813/95 – 6,7;
813/130 – 8,8.

С водой

500/95 – 4.95;
500/130 – 6,15;
623/95 – 5,9;
623/130 – 7,45;
813/95 – 7,7;
813/130 – 10,1.

Carron (Англия)

The Chelsea 675/67 – 13,3;
The Daisy – 11,3;
The Orleans – 17,3;
The Rococco – 16,6;
The Verona – 14,3.

Чугунный радиатор Carron Chelsea.

Demrad Ridem (Турция)

2/813 – 5,15;
3/350 – 3,37;
3/500 – 4,8;
3/623 – 5,5;
3/813 – 7,05;
4/500 – 6,15;
4/623 – 7,25;
4/813 – 8,95.

Demrad Retro (Турция)

350/76 – 8,6;
500/76 – 11;
600/76 – 11,5;
800/76 – 13,5.

Чугунный радиатор Demrad Retro.

При учете массы чугунного радиатора стоит не забывать о дополнительных нагрузках – кранах, заглушках, трубах. Если батарея расположена далеко от стояка, масса трубы с водой может оказать существенную дополнительную нагрузку.

вес и объем одного ребра радиатора отопления из чугуна

Радиаторы собираются словно конструктор — они составляются из определённого количества секций, одинаковых по размеру.

Секции отливаются на заводе. Для изготовления используется серый чугун.

Каналы, предназначенные для транспортировки воды, имеют эллипсовидную или круглую форму.

Характеристика чугунных радиаторов отопления

В процессе сборки изделия секции соединяются золотниками, а стыки тщательно герметизируют для избежания утечки. Различают одноканальные и двухканальные секции.

В зависимости от того, из скольких секций состоят изделия, они имеют различную ширину и высоту. Прежде чем выбирать ширину радиатора, проанализируйте площадь помещения, требующего обогрева, количество окон и толщину стен.

Так, если требуется усиленный обогрев помещения, выбирайте батарею с большим количеством секций. Высота батарей имеет разбег от тридцати пяти сантиметров до полутора метров.

Важно! Следует обратить внимание и на глубину изделия — от этого показателя зависит, как смогут отопительные приборы соответствовать интерьеру помещения.

Глубина радиатора бывает от пятидесяти до ста сорока сантиметров. Чтобы смонтировать чугунный радиатор, необходимы прочные кронштейны, которые нужно надёжно и тщательно закрепить в стене. Батареи вешают под окном, размещая таким образом, чтобы они отступали от стены на небольшое расстояние. Однако есть модели батарей, которые снабжены ножками.

Сколько весит секция батареи старого образца и современной

Эта батарея вещь слишком неуклюжая — не все смогут транспортировать её в одиночку, так как только одна секция весит 5—6 килограмм. Поэтому рекомендуется нанимать для установки или демонтажа специалистов.

Такой огромный вес изделия создаётся толстыми стенками — зато, они позволяют держать тепло длительный период, и гарантируют, что отопительный прибор прослужит не менее пятидесяти лет.

Что касается нестандартных отопительных чугунных приборов — вес одного ребра в них составляет от 3,7 до 14,5 килограмма.

Вес одного ребра прибора от разных производителей

ГОСТ никак не регламентирует вес одной секции прибора, поэтому продукция различных производителей немного отличается между собой весом.

Нижний Тагил

Производители чугунных батарей в Нижнем Тагиле предлагают нам четырёхсекционные радиаторы весом 18,3 кг; семисекционные — 31,5 кг.

Белоруссия

Белорусский завод выпускает девять видов чугунных изделий, в которых вес одного ребра варьируется от 3,7 до 6,7 кг.

Сантехлит

Производитель предлагает пять моделей чугунных радиаторов с минимальным весом одной секции 4,45 кг, с максимальным — 7,1 кг.

Обработка поверхности: ошкуривание

Такие отопительные приборы требуют частой покраски, так как на них остаются царапины или сколы.

Если поменять цвет обогревательного прибора, может потребоваться ремонт во всем помещении. Процесс обновления цвета радиатора разделяют на несколько этапов.

Первый этап включает в себя подготовку поверхности. Для начала тщательно промывают батарею, не забывая удалить следы грязи между секциями.

После удалить слой старой краски — для этого существует множество специальных растворов, не наносящих вред металлу. Раствор наносится на отопительный прибор сухой кисточкой и обматывают радиатор плёнкой. Уже спустя час, краску снимают с помощью шпателя. После тщательно ошкуривают поверхность батареи мелкозернистой наждачной бумагой и обезжиривают с помощью растворителя. Если на батарее присутствуют участки, тронутые ржавчиной, их обрабатывают до металла.

Вам также будет интересно:

Грунтовка

Нанесение грунтовки завершит процесс подготовки изделия — после этого приступают к окрашиванию. Краска ляжет на поверхность красивым ровным слоем. А также грунтовка поможет бороться с коррозией.

Окрашивание

Краска для радиаторов должна отвечать многим требованиям:

быть стойкой к истиранию и нетоксичной;
выдерживать температуру более ста градусов, например, имеющая в своём составе металлическую пудру, считается самой термостойкой;
должна подходить для окрашивания металлических поверхностей;
подходить под грунтовку;
способствовать защите изделия от процессов коррозии;
служить долго, сохраняя цвет.

Глянцевый блеск и стойкий цвет радиаторам подарят акриловые эмали, имеющие в своём составе органические растворители. Однако у них имеется серьёзный недостаток — резкий неприятный запах в процессе окрашивания.

Алкидные эмали ложатся ровно, отличаются стойкостью к истираниям. Однако резкий запах от них присутствует не только во время нанесения, но и определённый временной промежуток после полного высыхания при нагревании радиатора.

Фото 1. Банка термостойкой алкидной эмали для радиаторов отопления, 0,5 л, производитель Dali.

Чтобы потеки краски не испортили уже окрашенную поверхность, рекомендуется начинать окрашивание с верхней части батареи.

Важно. Надо запомнить, что нельзя красить горячие батареи.

Нанесение второго слоя

Когда первый слой краски высохнет (время высыхания зависит от качества краски, но в среднем это двадцать часов), наносится ещё один слой. Это позволяет скрыть неровности на поверхности радиатора, повысит устойчивость окрашенной поверхности к внешним воздействиям и улучшит эстетичный вид радиатора.

Внимание! Нельзя включать батареи до полного высыхания краски. Не стоит искусственно ускорять процесс высыхания — это может привести к негативным последствиям.

Полезное видео

Ознакомьтесь с видеообзором чугунной батареи отопления МС 140: ее достоинства и недостатки.

Выбор веса и объема чугунных батарей

При выборе модели радиатора стоит учитывать тот момент, что от размера зависит теплоотдача отопительного прибора. Вес, объем и прочие параметры секции немного варьируются в зависимости от производителя, но в общем имеют примерно одинаковые характеристики.

Выясняем, сколько весит секция чугунной батареи, и почему все значения разные

Какое значение имеет вес батареи

Владеть информацией относительно того, сколько весит чугунный радиатор отопления, нужно по ряду причин. Например, если батареи приобретаются для установки во всем частном домовладении, требуется рассчитать грузоподъемность машины, перевозящей отопительные приборы, а также следует определиться с количеством грузчиков, которые будут их заносить в дом.

Для наглядности можно сравнить вес чугунных радиаторов устаревших образцов и современных аналогов из других материалов:

одна секция стандартных батарей из чугуна с межосевым 500-миллиметровым расстоянием весит 5,5 — 7,2 килограмма, а с межосевым параметром 300 миллиметров– от 4,0 до 5,4 килограмма;
вес ребра нестандартных отопительных чугунных приборов составляет от 3,7 до 14,5 килограмма;
секция алюминиевой батареи при межосевом промежутке 500 миллиметров весит 1,45 килограмма, а при 350 миллиметрах- 1,2 килограмма;
биметаллические приборы с межосевым расстоянием, равным 500 миллиметров, весят 1,92 кг/секция, а при 350 миллиметрах- 1,36 кг/секция.

При проведении ремонта и замене отопительного оборудования в доме его владельцам важно знать, сколько весит старая чугунная батарея, чтобы решить, получится ли самостоятельно вынести на улицу старый многосекционный радиатор, поскольку необходимо рассчитать собственные силы. Но таких данных нет.

Причина в том, что в эксплуатации имеются различные модели. При этом у них одинаковое назначение, но разный вес. Кроме этого, на отечественном рынке реализуются приборы, которые отличаются габаритами и разнообразием форм.

На сегодняшний день, например, наименований традиционных батарей из чугуна встречается больше нескольких десятков, а моделей, выполненных в дизайнерском стиле, и сосчитать трудно. При этом, такой параметр, как вес одной секции чугунного радиатора, сильно отличается.

Алюминий или чугун?

Долгожитель – чугунный радиатор, имеет как свои плюсы, так и минусы по сравнению с современными конкурентами.

Чугун имеет высокую устойчивость к коррозии. Базовым теплоносителем в водяной системе отопления является вода, которая поступает от ТЭЦ по многокилометровым трубам к элеваторным узлам домов и производственных зданий. Многие теплотрассы проложены достаточно давно и в них накапливается мусор и ржавчина. Чугунные детали тепломагистрали «стойко» переносят эти негативные факторы и служат многие годы, в отличие от многих современных материалов. Сантехнические приборы из чугуна устойчивы к гидроударам.
Долгий срок службы. Чугунные радиаторы рассчитаны на срок службы в 50 лет, при условии их периодической промывки и очистки.
Настоящая находка для стилистов и дизайнеров интерьера. Отлично вписываются в помещения ретро-стиля.
Высокая энергоемкость является, скорее, недостатком батарей, чем их преимуществом. Чугунные батареи имеют долгий период как нагрева, так и остывания поверхности. При расчёте общей энергоэффективности, приборы из чугуна уступают лидерство отопительным приборам современного поколения. И все же использование их, при подключении к центральным теплосетям, считается целесообразным.
Значительный вес. При расчете количества секций, необходимо учитывать общий вес источника тепла. Если крепление чугунного радиатора весом более 50 кг выполняется в капитальную бетонную или кирпичную стены, то достаточно крепежа большого сечения. При креплении в других видах конструкций, необходимы дополнительные крепежные элементы. При нарушении правил установки, может быть нарушена целостность стены и ее несущих элементов.

Теперь вы не только знаете сколько весит чугунная батарея, но и все её преимущества и недостатки.

Масса стандартных отопительных приборов

И традиционные, и дизайнерские экземпляры объединены материалом изготовления, которым является чугун.

И сейчас повсеместно встречаются исправно служащие классические радиаторы в форме гармошки, установленные:

в школах и детских дошкольных учебных учреждениях;
в поликлинических отделениях и больницах;
в помещениях жилфонда – квартирах, частных домовладениях, общежитиях;
в учреждениях общественного и государственного назначения.

Обычно это модели МС-140 или МС-90, так как в прошлые годы других отопительных приборов массового производства не было. Малыми сериями представлены чугунные изделия НМ-150, РКШ, Минск – 1110 и другие, но на сегодняшний день их уже не производят. Так какой же вес одной секции чугунной батареи старого образца? И в данном случае, точной цифры нет. Объясняется это тем, что данная величина зависит от параметров секции.

Например, батарея серии МС-140 бывает двух модификаций в зависимости от межосевого промежутка, который равен 300 или 500 миллиметров. Если речь идет о модели МС-140-300, тогда средний вес секции около 5,7 килограммов, а когда о приборе МС-140-500, то 7,1 килограмма.

Нередко можно встретить изделие серии МС-90, у которого вес секции чугунного радиатора составляет 6,5 килограмма при расстоянии между осями 500 миллиметров. Отличие между моделями МС- 90 и 140 заключается в разной глубине секций.

Можно ли считать, что вес радиаторов этих популярных серий, равный 6,5, 5,7 и 7,1 килограммов, окончательный? Ответ отрицательный и этому имеется объяснение. Дело в том, что действующий ГОСТ 8690-94, который является нормативным документом, регламентирующим производство батарей из чугунных сплавов, указывает на их основные размеры.

Относительно того, сколько весит секция чугунной батареи старого образца, то этот норматив указывает на удельную массу — 49,5 кг/кВт. Данное стандартное значение распространяется на радиаторы, которые предназначаются для эксплуатации в системах теплоснабжения с температурой теплоносителя не превышающей 150 градусов при избыточном рабочем давлении максимум 0,9 МПа (9 кгс/см²).

При производстве отопительных приборов производители должны обеспечить соответствие продукции данным значениям, а вот то, сколько весит одна секция чугунной батареи, ГОСТ не регламентирует. В результате масса радиаторов, изготавливаемых на разных заводах, отличается.

На сегодняшний день наиболее известна продукция нескольких промпредприятий, которые выпускают модификации серии МС-140 и приборы собственной разработки. Среди них: белорусский завод отопительного оборудования, российские «Декарт» и «Сантехлит» и другие.

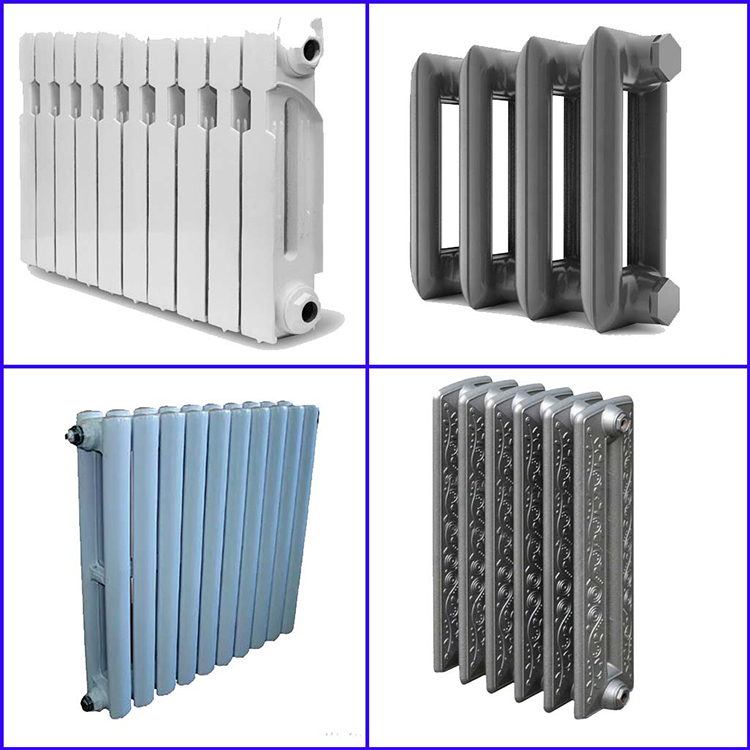

Разновидности и их отличия

Существующий ассортимент радиаторов из чугуна огромен. Модели отличаются друг от друга как по внешнему виду, так и по техническим характеристикам. К основным отличиям относится размер. Чугунные радиаторы различаются по ширине, высоте и глубине.

Ширина батареи — это количество секций (ребер). Значение этого параметра напрямую связано с площадью отапливаемого помещения. Чем она крупнее, тем больше для ее обогрева потребуется секций, и тем длиннее будет радиатор.

Высота, или межосевое расстояние, имеет широкий диапазон. То же самое касается и такого показателя, как глубина. Обычно параметры моделей колеблются

по высоте — от 30 см до 150 см;
по глубине — от 50 мм до 140 мм.

Возможны и отклонения от указанных нормативов. Необходимые значения определяются в зависимости от потребностей и особенностей интерьера помещения.

Помимо габаритов, батареи отличаются по нюансам конструкции и строения. Например, каналы, которые наполняются горячей водой, бывают двух видов

круглые;

эллипсовидные.

Чугунный радиатор

Достоинства моделей

Популярность и востребованность чугунных радиаторов обусловлена имеющимися у них преимуществами, которыми не обладают современные модели отопительных приборов.

Одно из главных достоинств батарей из чугуна — это длительный срок эксплуатации

. Производители заявляют, что продолжительность службы устройства составляет 50 лет. Но если за радиатором правильно ухаживать, он прослужит намного дольше указанного срока.

Другая немаловажная характеристика — устойчивость к сильному давлению

. Батарея без проблем выдерживает и 9, и 12 атмосфер. Это обусловливает защищенность устройства от гидроударов. Именно по этой причине радиаторы из чугуна традиционно устанавливаются в многоэтажных домах с централизованной системой отопления.

Помимо устойчивости к давлению, такие устройства обладают отличной выносливостью по отношению к высоким температурам. Прибор способен выдержать накал от 100 до 130 градусов Цельсия.

Оборудование достаточно неприхотливо в эксплуатации

. Радиатор из чугуна хорошо противостоит как внешнему, так и внутреннему влиянию среды агрессивного характера, которая оказывает провоцирующее воздействие на коррозийный процесс. Благодаря этим и другим характеристикам, такие модели не нуждаются в частой прочистке, которая требуется прочим разновидностям.

Следует отметить, что 1 секция производит тепло мощностью до 160 кВт. Но уровень вырабатываемого тепла зависит не только от количества секций, составляющих батарею. Приборы из чугуна способны посредством инфракрасного излучения распространять тепло на другие предметы. Поэтому по факту сила обогрева, которую дает всего один радиатор, умножается в несколько раз.

Конструкция устройства позволяет легко его модифицировать при необходимости. Кроме того, можно изначально подобрать прибор с нужной мощностью. А также в числе достоинств чугунных моделей следует отметить их приемлемую стоимость.

Чугунные радиаторы

Недостатки устройств

Разумеется, эти приборы не идеальны и обладают некоторыми недостатками. По сравнению с количеством преимуществ эти минусы незначительны, но все же следует принимать их во внимание.

Радиаторы, выполненные из чугуна, сильно нагружают насос

, так как за каждый цикл прогрева он должен перекачивать большой объем воды. С таким количеством воды связан и другой недостаток — на прогрев помещения требуется довольно длительное время.

К недостаткам многие относят внешний облик чугунных приборов. Производители это учли, но в процессе ликвидации одного минуса возник другой. На сегодняшний день на рынке отопительных устройств можно найти радиаторы с привлекательным видом — на поверхности секций имеется красивый рисунок. Но цена «украшенных» моделей значительно выше, чем у простых батарей. То есть решение проблемы внешней неказистости привело к повышению стоимости. При приобретении прибора придется выбирать — либо внешность, либо цена.

Одним из главных недостатков считается немалый вес

чугунных радиаторов отопления — изделия из других металлов заметно легче. Из-за этой особенности устройство весьма сложно транспортировать и устанавливать. Трудоемкий процесс монтажа оборудования для обогрева требует от рабочих наличия профессиональных навыков. Человеку, не имеющему опыта в установке именно таких моделей, лучше не браться за это дело.

Чугунный радиатор-плюссы и минусы!ОБЗОР!Характеристика

Вес секции чугунных радиаторов от разных изготовителей

Чтобы разобраться с тем, сколько весит секция чугунной батареи от разных компаний, нужно ознакомиться с выпускаемым ими ассортиментом:

Нижнетагильский котельно-радиаторный завод. Этот производитель на каждое свое изделие предоставляет паспорт, где указывается количество секций. Предприятием предлагается 4 чугунные модели. При этом, точный вес секции составляет: для радиаторов МС-140-М-300 – 5,4 килограмма; МС-140-М2-500 — 6,65 килограмма, МС-90 и Т-90 Мсоответственно 5,475 и 4,575 килограмма.
Белорусский «Барельеф». Выпускает в основном одноканальные секционные радиаторы, выполненные в современном оформлении. Этот производитель изготавливает 9 моделей чугунных батарей, у которых точный вес ребра составляет от 3,7 килограмма (изделия 2К60П-300) до 6,7 (МС-140М).
Российский «Сантехлит». Сейчас предприятие остановлено, но его продукция по-прежнему продается в торговой сети. Точный вес ребра батарей находится в пределах от4,45 килограмм(модели МС-85 и МС-110-300) до 7,1 килограмма (МС-140М).

Современные отопительные радиаторы из чугуна

Для настенного крепления существуют новые изделия из серого чугуна от различных производителей, чья масса гораздо меньше традиционных МС 140. Например, чешский радиатор отопления Viadrus STYL 500, изображенный на рисунке.

Его характеристики таковы: масса 1 секции – 3.8 кг, вместительность по воде – 0.8 л, итого выходит 4.6 кг. При располагаемом тепловом потоке 140 Вт на нашу комнату 20 м2 потребуется 14 шт, что по весу будет 64.4 кг вместе с водой. Данный показатель на 40% меньше, чем у МС 140, а разделив его на 2 части (по 32 кг каждый прибор), становится ясно, что возможна установка чугунных радиаторов на стены из пористого бетона без специальных дополнительных придумок. Еще более легкую конструкцию предлагает российский производитель, продающий свои отопительные приборы под брендом EXEMET, а именно модель MODERN.

Здесь одна секция радиатора весит всего 3.2 кг при теплоотдаче 93 Вт, в помещение 20 м2 необходимо 22 секции общей массой 70.4 кг. Этот показатель тоже достаточно хороший, особенно если учитывать, что фирма изготавливает эти батареи с возможностью напольной установки.

Нельзя не сказать несколько слов о таком продукте, как винтажная чугунная батарея, чей вес еще больше советской МС 140 и в некоторых случаях достигает 14 кг. Эти отопительные приборы своим внешним видом напоминают старинные, устанавливаемые в резиденциях и усадьбах в далеком XIX веке.

Изображенная на рисунке модель EXEMET FIDELIA имеет вес 12 кг при теплоотдаче 156 Вт, что делает общий вес чугунного радиатора для нашего примера просто чудовищным – 154 кг. Но как видно на изображении, здесь вопрос установки решается иначе: первая и последняя секции имеют ножки для размещения нагревателя на полу.

Сколько весит нестандартная батарея из чугуна

Теперь стало ясно, каким бывает вес чугунной батареи распространенных среди потребителей серий. А вот характеристики нестандартных приборов разнятся относительно стоимости и массы.

Например, одна секция трехканального напольного радиатора французского производства Guratec Apollo 795 весит 13,5 килограмма. Изделие представлено в продаже 7-секционными батареями, общий вес которого – 94,5 килограмма. При его транспортировке, разгрузке и монтаже потребуется помощь нескольких работников.

Чешский производитель Viadrus изготавливает более доступную по стоимости продукцию. Вес секции радиаторов из чугунного сплава Kalor 500×160 равен 5,6 килограммов.

Зарубежные отопительные приборы перед реализацией на отечественных рынках должны проходить процедуру обязательной сертификации относительно соответствия ГОСТам, но при этом вес секции во внимание не принимается.

Описание радиаторов из чугуна

Отопительные приборы из чугуна пользуются популярностью и спросом уже в течение двух столетий. С появлением более современных изделий, произведенных из стали, чугунные батареи стали называться радиаторами старого образца. Однако статус устаревших приборов не мешает таким моделям занимать значительную долю рынка устройств для обогрева помещений.

Заполонившим эту нишу новинкам не удалось полностью вытеснить разновидность батарей из чугуна. Последние составляют достойную конкуренцию современным моделям. Особенности, которыми они обладают, наделяют их множеством преимуществ.

Производство и конструкция

Для изготовления 1 секции, или, иначе говоря, 1 ребра радиатора старого типа в качестве материала используется литейный чугун. Вне зависимости от размера будущей батареи все секции производятся по отдельности.

Затем необходимое количество готовых секций посредством ниппелей собирается в единую конструкцию. Места стыков обязательно уплотняются при помощи паронитовых или резиновых прокладок.

Чугунные радиаторы

Сколько весит одна секция чугунной батареи?

Стандартная секция чугунной батареи весит 7,5 кг. Соединять между собой их можно сколько угодно, обычно, вместе устанавливают от 4 до 24 секций. Большее количество секций может просто не выдержать стеновое крепление. Чем больше секций будет в батарее, тем выше окажется его теплоотдача. При наполнении одной радиаторной секции в нее помещается 4,2 литра воды. Теплоотдача чугунной батареи рассчитывается, исходя из температуры воды в нагревательном приборе и температуры его поверхности. По нормативам она должна составлять в системе отопления не менее 90 градусов по Цельсию, поверхность радиатора нагревается до 70 градусов по Цельсию.

Подобным образом рассчитывается и теплоотдача отопительного прибора: теплоэффективность одной радиаторной секции умножается на их количество в отопительном приборе. Очень важен и такой показатель, как полезная площадь обогрева. Чугунный радиатор имеет форму, при которой нагревающаяся поверхность достаточно обширная, что увеличивает теплоотдачу всего прибора. Более ребристые батареи с небольшой поверхностью способны вырабатывать коэффициент теплоотдачи не более 0,23 кв. метров с поверхности всего источника тепла.

Немного о чугунных радиаторах

Чугунный радиатор — классика жанра. Его устанавливают уже более 100 лет, и ни одна современная новинка так и не смогла полностью вытеснить такую батарею с рынка. Популярность, которой пользуются эти радиаторы, определяется характеристиками самого чугуна.

Среди важнейших преимуществ нужно обязательно отметить:

Коррозионную устойчивость.
Продолжительный срок службы.
Нетребовательность к качеству теплоносителя.
Отличную теплопередачу.
Нетребовательность в эксплуатации.

Капля дегтя в этой бочке меда — значительная масса конструкции. Один элемент чугунной батареи весит 7,5 кг. Несложно подсчитать, что стандартный радиатор из 7 секций потянет на 50 кг. Для обеспечения нормального теплового режима в помещении не всегда бывает достаточно одного нагревательного элемента. Из-за этого приходится задумываться о надежности крепления элементов системы к стенам.

Кроме того, следует помнить, что чугун является хрупким материалом. Поэтому при перемещении изделий из него и их монтаже следует соблюдать особую осторожность, чтобы от случайного удара в чугуне не появились невидимые глазу микротрещины. В процессе эксплуатации, когда давление в сети отопления будет возрастать, эти трещины начнут увеличиваться, что неизбежно приведет к протечкам.

Главный недостаток – вес чугунной батареи

Действительно, начать можно с минусов. Главный недостаток чугунного радиатора – это его вес. Батареи и впрямь тяжеленные. Так, всего одна секция теплового агрегата без воды весит семь с половиной кило. И это только одна секция! А если учесть, что устанавливают обычно от шести до десятка ребер, конструкция весить будет более пятидесяти кило.

Соответственно, и установка такой тяжеловесной конструкции не будет особенно легкой. Весьма условным недостатком такой батареи считается маленькая теплоотдача. Обусловлена она большой теплоемкостью. Но стоит отметить, что после отключения такое свойство радиатора помогает долгому сохранению тепла.

Каков вес 1 секции чугунного радиатора?

Декоративный узор

Для расчета системы отопления необходимо учитывать множество разных параметров. Один из них — тяжесть приборов отопления. Допустим, планируется поставить классические радиаторы из чугуна, состоящие из 4–10 элементов. Для того чтобы подсчитать массу всей системы, необходимо знать, сколько весит чугунная батарея — это обеспечит надежность ее монтажа.

Немного о чугунных радиаторах

Среди важнейших преимуществ нужно обязательно отметить:

Коррозионную устойчивость.
Продолжительный срок службы.
Нетребовательность к качеству теплоносителя.
Отличную теплопередачу.
Нетребовательность в эксплуатации.

Основные характеристики

Стандартный прибор отопления состоит из 4–10 отдельных элементов. Размер батареи определяется исходя из теплового режима, который необходимо обеспечить в помещении, а также в зависимости от архитектурных особенностей последнего.

Классический вариант

Несмотря на большую массу чугунного прибора отопления и возникающие в связи с этим сложности тяжесть батареи не является проблемой при ее установке. Самое главное — правильно выполнить ее монтаж. Для обеспечения правильности установки радиаторов недостаточно знать только их массу. Необходимо учитывать и другие характеристики:

Межосевое расстояние. Для стандартных моделей оно может составлять 350 или 500 мм. Радиаторы, имеющие большую высоту, как правило, производятся с большим расстоянием между осями.
Глубина. Стандартные цифры — 92, 99 и 110 мм.
Ширина секции. Здесь есть небольшой разброс — 35–60 мм.
Объем секции — количество теплоносителя, необходимого для ее полного заполнения. В среднем объем составляет 1–4 литра и зависит от размеров элемента.

Современные радиаторы изготавливаются из качественного чугуна, что позволило производителям обеспечить стабильность технических характеристик своей продукции. Это касается и веса одной секции — важнейшего параметра при расчете нагрузки на несущие конструкции помещения.

Важно! Чугунные батареи отличаются модульностью конструкции. Это значит, что при необходимости можно добавить или удалить секции.

Варьирование количества секций — простейший способ регулировать температуру в помещении. Как правило, рекомендуется выбирать приборы с большим по отношению к расчетному количеством секций. Это поможет решить проблему сильных перепадов температур, характерных для холодных периодов года в средней полосе России.

Расчет нагрузки

Расчет тепловой мощности

Рассчитать нагрузку на несущие конструкции, зная вес одной секции чугунной батареи, достаточно просто. Например, рассчитаем, сколько будет весить радиатор, состоящий из 7 секций. Вес одной секции без воды равен 7,5 кг. Умножив эту цифру на количество элементов, получаем вес пустой батареи — 50 кг. Значит, кронштейны и крепления, используемые при монтаже системы, должны выдержать такой вес. Это теоретически. На практике все немного сложнее.

После окончания монтажа система заполняется водой, что неизбежно приведет к увеличению веса и нагрузки на крепежные элементы. Увеличение веса может быть различным, что зависит от объема секции. В среднем вес всей батареи после заполнения системы теплоносителем увеличится на 10–30 кг. Кронштейны, выбранные из расчета 50 кг, просто не справятся с возросшей нагрузкой.

К факторам, оказывающим негативное влияние на крепежные элементы системы, нужно отнести еще и движение, вызванное физическими процессами, происходящими при нагревании и остывании теплоносителя.

Заключение

Чтобы отопительная система служила долгие годы, нельзя игнорировать такие параметры, как вес и объем секции радиатора. Только правильно рассчитав нагрузку на крепежные элементы, можно гарантировать надежность монтажа, а также бесперебойную эксплуатацию всей отопительной сети.

Расчет отопления — сколько весит одна секция чугунной батареи

Батареи изготавливаются из чугуна уже более 80 лет. Исходя из этого, можно сделать оценку качества.

В современном производстве отопительных батарей используют алюминий, сталь или же оба металла, но чугун не теряет своей актуальности и пользуется спросом до сих пор. Изготовленные из чугуна радиаторы имеют оптимальную модификацию, низкую цену и отличные технические параметры.

Преимущества и недостатки

Рассмотрим основные преимущества чугунных батарей:

Чугунные системы долговечны и имеют срок службы 50 лет, но при должном уходе прослужат намного дольше. Это известно всем и доказано временем.
Выдерживают давление 9–12 атмосфер, что надежно защищает батареи от гидроударов. Именно поэтому их устанавливают в многоэтажных домах с центральным отоплением.
Легко выдерживают температуру от 100 до 130°С.
Одна секция может производить тепловую мощность до 160 кВт.
Чугунные радиаторы, в отличие от всех остальных, наиболее устойчивы к воздействиям агрессивной среды вызывающей коррозию.
Имеют широкие каналы, что так же защищает батареи от гидроударов, и не требует частой прочистки.
Инфракрасное излучение, которым обладают только чугунные батареи, способно передавать тепло к другим предметам. От этого помещение после нагрева дольше сохраняет тепло.
Легко модифицируются, давая возможность установить батарею нужной мощности. При необходимости, ее можно снять и увеличить, или же уменьшить. Например: чугунный радиатор старого образца обычно состоит из 8-10 частей. Чем больше площадь, которую нужно обогреть, тем больше нужно сборных частей отопления. Так, для нужного теплового эффекта и комфорта, в комнате 14 кв.м, понадобится всего 4 секции, что можно сделать обычным и простым разделением секций.
Доступная стоимость.

Но и недостатки в использовании чугунных радиаторов отопления тоже подмечены:

Самый главный недостаток – очень тяжелые. Так, вес одной секции без воды достигает 7,5 кг. В среднем, устанавливают от 6 до 10 ребер, и весит такая конструкция 50–58 кг.
Трудоемкая установка, требующая специальных навыков.
Маленькая теплоотдача за счет большой теплоемкости. Но при этом, после полного отключения, это способствует более долгому сохранению тепла.

Сравнительный анализ российских и зарубежных производителей

На современном российском рынке представлено различное исполнение чугунных батарей. Их производство отлажено не только в России, но и Чехии, Китае и Германии.

Вес. Масса одной секции, произведенной в Чехии, составит от 5 кг, а германо-китайское производство представляет батареи, секция которой весит от 3кг.

Износостойкость. Чугунные батареи зарубежных производителей имеют более высокую стойкость к коррозии и гладкую поверхность, что уменьшает гидравлическое сопротивление.

Дополнительные параметры. Поверхность импортных систем окрашивают либо покрывают антикоррозийным напылением. В то время как батареи от российских производителей чаще всего требуют дополнительного окрашивания.

Монтаж. Произведенные за рубежом батареи не нуждаются в протяжке соединений.

Цена. Российские батареи стоят гораздо дешевле зарубежных.

Советы по монтажу

Некоторые рекомендации по использованию и установке чугунных батарей:

Если Вы решили поставить в своем доме или квартире систему отопления из чугуна, то можете не сомневаться, что большой вес никаким образом не влияет на процесс эксплуатации. Все зависит от правильного и качественного монтажа.
Мощность чугунных батарей можно увеличивать и уменьшать, добавляя или удаляя дополнительные секции.
Так как батарея имеет немалый вес, её нужно надёжно закреплять на стене.
Для увеличения срока эксплуатации батареи и поддержания хорошей теплопроводности рекомендуется промывать радиаторы из чугуна каждый сезон.

Проводить монтаж чугунных радиаторов самостоятельно не рекомендуется, но если все же вы решились на это, то следует изучить всю информацию по этому поводу. Монтажные работы по установке чугунных батарей требуют специальных навыков и выверенных действий. Неточности в работе могут привести к серьезным авариям.

Самое правильное решение в данном вопросе – это обратиться за услугами к профессионалам. Они помогут определиться не только с установкой, но и выбором отопительного прибора, в зависимости от помещения, где он будет находиться.

Смотрите видео, в котором опытный пользователь разъясняет приемы сборки чугунных радиаторов:

Оцените статью: Поделитесь с друзьями!

Сколько воды в чугунной секции радиатора отопления. Важные технические характеристики и вес чугунных радиаторов

Радиатор — неотъемлемая часть любой квартиры. Это оборудование обеспечивает отопление дома в холодное время года. Однако далеко не в каждой квартире можно установить тот или иной аккумулятор. Ведь требования к этому устройству напрямую зависят от площади помещения, в котором он находится. В первую очередь, это касается мощности. От этого показателя зависит качество отопления вашего дома. Поэтому сегодня мы научим вас правильно рассчитывать заряд батареи.

Рассчитываем мощность радиатора отопления

Радиаторы отопления обеспечивают отопление квартиры. Без этого устройства невозможно представить ни одно современное жилище. Именно благодаря ему мы можем комфортно проводить холодные зимние вечера.

Мощность радиатора отопления имеет большое значение при отоплении дома. Именно это устройство отдает в комнату большую часть тепла.Без него вы бы жили в холодной и сырой комнате.

Радиаторы отопления могут быть изготовлены из разных материалов. Это может быть алюминий, чугун или сталь. Также такие устройства различаются по своему устройству. Они могут состоять из отдельных секций или представлять собой панель.

При расчете мощности материал, из которого изготовлен радиатор, значения не имеет. Но конструкция такого устройства играет немаловажную роль при расчете.

Радиатор, состоящий из секций, можно собрать самостоятельно до необходимой длины. Таким образом, в этом варианте вы рассчитаете количество секций, на которых радиатор будет иметь необходимую мощность.

Как рассчитать необходимое количество секций радиатора:

Первое, что нужно знать, это площадь помещения. Для этого нужно отдельно умножить высоту комнаты на длину двух соседних с ней стен, а затем сложить два полученных числа.
Также нужно узнать мощность отдельной секции радиатора.
Далее площадь помещения умножается на мощность отдельной секции радиатора и делится на 100.

В результате вы узнаете число, которое будет равно необходимому количеству секций радиатора. Вам нужно округлить его.

При желании приобрести панельный радиатор. Этот расчет будет другим. В этом случае вы рассчитаете мощность устройства.

Для начала нужно рассчитать объем помещения.Для этого умножьте высоту комнаты на число, полученное умножением длины двух соседних стен.
Полученное число умножаем на 41. Эта цифра — необходимая мощность для обогрева одного кубического метра.

Полученная цифра будет равна мощности радиатора. Вам нужно округлить его. В этом случае можно разделить стоимость на два радиатора.

Какова мощность одной секции чугунного радиатора

Чугунные радиаторы — самые первые батареи.Однако, несмотря на новые модели, такие устройства по-прежнему занимают первое место по популярности.

Оригинальным дизайном чугунные радиаторы МС-140-500 не отличаются. Однако такие гармошки обладают надежностью и высоким КПД.

На данный момент внешний вид чугунного радиатора вышел на новый уровень. Вы можете увидеть модели самых разных цветов. Более того, некоторые батареи этого типа имеют красивый рельеф и даже чугунное литье.

Теплоотдача чугунных радиаторов высокая.Мощность одной секции такого устройства составляет 160 Вт. Однако считается, что в среднем этот показатель может снизиться до 140 Вт. Есть таблица сравнения разных типов радиаторов. И в нем чугунная батарея занимает первое место. Давайте рассмотрим преимущества таких устройств.

Преимущества чугунных радиаторов:

Чугун обладает очень высокой теплоемкостью. Благодаря этому радиаторы из такого материала долго сохраняют и в большом количестве отдают тепло.
Чугунные батареи при условии правильной сварки легко выдерживают удары воды и перепады температур.
Стенки таких аккумуляторов не подвержены коррозии и износу. Поэтому для них подходит абсолютно любая охлаждающая жидкость.

Если вы выберете этот радиатор, то можете быть уверены, что у вас не возникнет проблем при его эксплуатации. Однако многих не устраивает внешний вид таких устройств.

Средняя мощность алюминиевой секции радиатора

Наибольшей популярностью пользуются алюминиевые радиаторы.Это связано с их современным внешним видом и простотой в уходе. Приобрести такие модели по очень доступной цене можно в специализированных магазинах.

Кроме алюминиевых и чугунных радиаторов, есть стальные батареи. По габаритам и весу такие устройства значительно уступают моделям из других материалов. В этом преимущество стальных радиаторов.

Алюминиевые радиаторы выдерживают до 15 атмосфер. Также им не страшны высокие температуры.За это их так любит наш народ. Дизайн алюминиевых аккумуляторов достаточно лаконичен. Конечно, особой оригинальностью такие конструкции не отличаются, однако они способны вписаться в любой интерьер. Вопрос о мощности одной секции таких аккумуляторов все еще актуален. Точно ответить на это невозможно, так как разные модели могут иметь от 180 до 200 Вт. Алюминиевые аккумуляторные секции очень легко подсоединяются. Обычно эти услуги предоставляют продавцы в магазине, но при необходимости вы можете собрать их самостоятельно.

При всех достоинствах алюминиевых радиаторов, у них есть и недостатки. Чтобы потом не пожалеть о содеянном, нужно ознакомиться не только с отзывами «за», но и с позициями «против».

Недостатки алюминиевых конвекторов:

Алюминий — это материал, который наиболее подвержен коррозии. Более того, в процессе ржавления может выделять газы. Поэтому такие устройства наиболее применимы в индивидуальных системах отопления, где качество воды выше.
При неправильном соединении секций алюминиевые радиаторы могут протечь. И в этом случае отремонтировать их будет невозможно.

Алюминиевые радиаторы очень популярны из-за их высокого КПД и небольшого веса. Однако у них есть серьезные недостатки, которые необходимо учитывать.

Объем воды в одной секции чугунной батареи

Многих интересует объем воды в одной секции. Поскольку некоторые утверждают, что большие размеры таких радиаторов говорят о том, что в одной секции содержится более трех литров.

На самом деле большую часть объема такого устройства составляет сам чугун. Он имеет толстый слой, поэтому изделие кажется таким объемным. Посмотрим, сколько воды может быть в одной секции чугунной батареи.

Сколько бытовой воды уйдет в одну секцию чугунной батареи:

Радиатор модели MC 140/500 вмещает 1,45 л воды в одну секцию;
Аккумулятор модели MC 140/400 вмещает 1,28 литра воды в одной секции;
Для конструкций модели MC 140/300, 1.Необходимо 11 литров воды.

Как видите, в чугунных батареях не так много воды, как может показаться. Поэтому за экономию этого ресурса можно не беспокоиться.

Рассчитываем мощность радиатора отопления (видео)

Мощность радиатора должна играть решающую роль при его выборе. Поэтому не забывайте вовремя рассчитывать этот параметр, чтобы не запутаться.

Вряд ли вы мечтаете провести эту зиму в ледяной квартире под десятью одеялами.Поэтому сегодня речь пойдет о радиаторах отопления, а именно о чугунном радиаторе МС-140.

Сделаем обзор характеристик, расскажем, как правильно выбрать количество секций и как все это смонтировать. Но обо всем по порядку.

Почему именно чугун

Чугунные радиаторы имеют ряд преимуществ, рассмотрим основные из них:

Высокая коррозионная стойкость. Это свойство связано с тем, что в процессе эксплуатации поверхность радиатора покрывается «сухой ржавчиной», препятствующей развитию коррозии.Чугун также очень износостойкий, он не наносит особого вреда камням и различному мусору из труб отопления;
Хорошая тепловая инерция. Даже через час после выключения котла чугунный радиатор отопления MS 140 сохраняет 30% излучаемого тепла, в то время как для стальных радиаторов этот показатель составляет всего 15%;
Длительный срок службы. Так у качественных чугунных радиаторов он может достигать 100 лет, хотя производители говорят о 10-30 годах надежной работы;
Большая внутренняя секция радиаторов. Именно по этой причине чугунные радиаторы отопления MS 140 500 редко требуют чистки;
Чугун в силу своего состава ни при каких обстоятельствах не может вызывать электрохимическую коррозию. Другими словами, никаких конфликтов с пластиковыми (стальными) трубами возникнуть не может.

Поговорим о характеристиках

А теперь пора предложить вашему вниманию технические характеристики чугунных радиаторов.

Страна производитель	Украина Россия
Максимальная температура охлаждающей жидкости	130.0 (градусы)
Максимальное рабочее давление	9,0 (бар)
Испытание давлением	15,0 (бар)
Конструкция радиатора	В разрезе
Количество каналов в 1 секции	2
Объем воды в 1 секции	1,35 (л)
Теплоотдача 1 секция	175,0 (Вт)
Вес 1 секция	6. 2 (кг)
Ширина 1 секции	98 (мм)
Диаметр отверстия ниппеля	5/4 (дюйм)
Материал пересечения	Термостойкая резина
Профиль и пробковый материал	СЧ-10 ГОСТ-1412
Материал ниппеля	КЧ-30-6Ф ГОСТ-1215

Но, зная преимущества устройств и их характеристики, не спешите бежать в магазин.Ведь перед этим нужно узнать, сколько секций необходимо, чтобы обогрев был действительно эффективным.

Количество секций

Количество секций зависит от конфигурации помещения. Конечно, здесь основным параметром является площадь, но есть и другие немаловажные факторы, такие как: зонирование, пол, высота потолка, размеры ниши, наличие стеклопакетов, количество окон.

Наконечник. Для угловых комнат лучше выбрать более мощные радиаторы и сделать несколько дополнительных секций (1-2).Объясняется это дополнительными тепловыми потерями, которые могут сказаться на комфорте жителей.

Рассмотрим формулу расчета необходимого количества секций для помещения с высотой потолка не более 3 метров и площадью 50 квадратных метров:

Совет. Если в результате расчета вы получите дробное число, то лучше округлите его — обеспечьте небольшой запас мощности.

Теперь, когда вы знаете, сколько разделов вам нужно, можно переходить непосредственно к установке.

Монтаж

Количество секций посчитано, радиаторы куплены, осталось установить. Здесь есть два варианта — обратиться к специалистам, потратив деньги, или сделать это самому. Рассмотрим второй вариант.

Подбираем крепления

Первым этапом монтажа является выбор крепления для радиатора. На фото вы можете увидеть различные виды креплений.

Например, для секционных радиаторов используются штифтовые и угловые кронштейны.Первые используются для крепления батареи к стене из кирпича или штукатурки, а угловые используются, если стена деревянная. Также следует помнить, что для углового крепления необходимо запастись саморезами и дюбелями.

Виды крепежа. Как вы уже догадались, для нашего случая применимы крепления № 3 и № 4

Непосредственная установка

На этом этапе нужно выбрать места для установки кронштейнов. Помните, что на радиатор необходимо не менее трех кронштейнов.После использования дюбелей и дрели нужно закрепить кронштейны.

Следующим шагом будет установка радиатора на кронштейны.

Наконечник. Не нужно сразу снимать защитную пленку с радиатора, сначала установите ее на кронштейны, а затем, не боясь поцарапать радиатор, снимите пленку.

Осторожно подсоедините вышедшие из строя трубы к радиатору. Прикрепите аккуратно и аккуратно, но не повредите нитки; в противном случае вода вытечет из системы. Перед просмотром ознакомьтесь с установочным видео в нашей галерее.

При установке важно соблюдать определенные расстояния. Например, высота установки над полом должна быть примерно 10 сантиметров. Расстояние между стеной и аккумулятором должно составлять от 2 до 5 см.

Резюме

Чугунные приборы можно смело устанавливать в свои системы отопления, конечно, по характеристикам они уступают новым моделям, но и цена их невысока.К тому же они за столетие доказали свою пригодность как в СССР, так и в Европе. Большой плюс — долгий срок службы.

Секционные чугунные радиаторы начали производить более ста лет назад. Их использовали сначала в системах парового отопления, а затем в системах центрального водяного отопления. Классические чугунные радиаторы МС-140 советского производства установлены во многих старинных русских домах.

Достоинством чугунных радиаторов является их высокая надежность и длительный срок службы (более пятидесяти лет). Радиатор состоит из секций из высококачественного чугуна, соединенных ниппелями из ковкого чугуна. Большой диаметр отверстия делает чугунные радиаторы неприхотливыми к качеству теплоносителя и позволяет использовать загрязненную воду, характерную для систем центрального отопления в России по той же причине, что они имеют низкое гидравлическое сопротивление. Толстые стенки и химические свойства чугуна придают радиаторам коррозионную стойкость, что немаловажно летом, когда вода из системы отопления стекает, а радиатор остается ржавым «сухим».«Чугунные радиаторы — самые дешевые из аналогов, за исключением высокохудожественных изделий со сложной отливкой. Цена на них намного выше.

Недостатки чугунных радиаторов в их большой массе. По этой причине установка усложняется, а транспортные расходы увеличиваются. Чугунные радиаторы имеют большую тепловую инерцию (долго нагреваются и остывают)

Следовательно, их нельзя использовать в системах отопления с автоматическим регулированием температуры из-за длительного срабатывания.

Надежные и проверенные временем отопительные приборы. Конструкция MC 140 идеально подходит для российских тепловых сетей. Абсолютно не чувствителен к качеству воды, используемой в качестве охлаждающей жидкости. Самые доступные радиаторы отопления.

Характеристики одной секции:

Масса, кг 6,25

Тепловой поток, кВт 0,16

Объем воды, л 1,45

Диаметр отверстия, дюйм 1 1/4

Технические характеристики

Максимальная температура 130 ° С

Рабочее давление 9 — 12 бар

Давление обжима 18 бар

Размеры чугунного радиатора

Чугунные батареи, отметившие столетие, продолжают нести тепло в жилые дома и не спешат уступать место алюминиевым аналогам и компактным конвекторам.У чугуна много неоспоримых преимуществ: устойчивость к коррозии, тепловая эффективность и долговечность. Современная техника имеет привлекательный дизайн, а линейка моделей в стиле ретро выглядит просто роскошно. При всех достоинствах у них есть один недостаток — вес чугунного радиатора составляет несколько десятков килограммов.

Сколько весит чугунная батарея?

Особенно важно знать и учитывать вес отопительной батареи при установке устройств на тонких стенах и перегородках из хрупких материалов.Если нагрузка выше нормы, придется отказаться от настенного крепления и закрепить радиатор на полу.

Вес чугунной секции радиатора без охлаждающей жидкости от 7,1 до 7,5 килограмм — точные значения зависят от высоты изделия и других особенностей модели. Среди новинок — облегченные модификации с массой секции 5,7 кг. Стандартные батареи состоят из 4–10 секционных ячеек, но есть и «гиганты», включающие 20 и более звеньев.

Зная, сколько весит чугунная секция радиатора, несложно рассчитать массу батареи, состоящей из нескольких баков. Например, устройство из 7 секций будет весить 48–52,5 кг, а устройство из десяти секций будет иметь нагрузку 70-75 кг. Для облегчения монтажа выбирают несколько устройств из 5-7 секций, а не громоздкие многосекционные конструкции. При необходимости сборные устройства модернизируют, добавляя или уменьшая количество элементов.

Рассчитывая общую массу нагревателя, следует учитывать, что объем чугунной радиаторной секции составляет в среднем около полутора литров жидкости.В новых экономичных моделях встречаются показатели от 1 литра, а в радиаторах старой модели количество охлаждающей жидкости может достигать 1,7 литра. Естественно, после запуска системы отопления вес прибора увеличится.

Характеристики чугунной батареи

Не менее важны и другие технические характеристики чугунных радиаторов. Их знания и умение рассчитывать необходимые параметры помогают правильно определить количество секций в источнике тепла.

Мощность — ключевой показатель эффективности

Зная мощность чугунного радиатора, несложно подсчитать количество приборов. Важно учитывать, что в системах с центральным отоплением, где невозможно контролировать температуру теплоносителя, избыток источников тепла не менее неприятен, чем недостаток. Следствие ошибки — повышенная сухость воздуха, неприятный запах пригоревшей пыли, сквозняки от необходимости частого проветривания.

Номинальная тепловая мощность одной секции стандартного чугунного радиатора составляет 160 Вт.При расчете габаритов отопительного агрегата необходимо определить величину теплового потока жилища. Этот показатель зависит от материала стены, из которого построено строительство, и степени теплоизоляции здания. В панельном доме тепловой поток составляет 0,041 кВт / м3, в кирпичной конструкции — 0,034 кВт / м3, а при хорошей теплоизоляции — 0,02 кВт / м3 вне зависимости от того, из чего построены стены.

Для расчета количества звеньев используется простая формула: цифра, обозначающая объем помещения, умножается на тепловой поток помещения, после чего полученное значение делится на номинальный тепловой поток одной секции (0.160 кВт). Итог округляется до целого числа — это количество обязательных элементов. Совмещать их в одном радиаторе не обязательно — если окон несколько, лучше устанавливать прибор под каждым проемом.

Теплопередача чугунных радиаторов напрямую зависит от количества секций в обогревателе и их размеров. Размеры батареи подбираются с учетом площади комнаты и габаритов оконного проема. Чтобы заявленная производителем мощность «работала», длина батареи должна перекрывать окно не менее чем на 70-75%, а расстояние до подоконника должно быть от 8-12 см.

Размеры чугунного радиатора

Производители придерживаются общепринятых размеров чугунных радиаторов отопления — это дань традициям и немаловажный фактор эффективной работы и безопасности оборудования.

Ширина одной секции чугунного «гармошки» от 35 до 60 см. Разные значения встречаются не только у конкурирующих производителей, но и в разных модельных рядах одного и того же производителя.
Глубина типичных изделий: 92, 99 и 110 мм.В конструктивных изменениях возможны другие номера.
Межосевое расстояние в стандартном исполнении — 35 и 50 см, но есть и другие параметры.
Высота устройств всегда больше межцентрового расстояния и может быть увеличена на длину ножек, если речь идет о напольной модели.
Площадь чугунной секции радиатора в среднем составляет 0,25 квадратных метра. метр.

Срок службы и другие параметры

Срок службы чугунных радиаторов исчисляется десятилетиями.После завершения установки можно не думать о замене аккумуляторов в ближайшие 20-25 лет. Известно, что в домах дореволюционная строительная техника, отлитая более 100 лет назад, до сих пор исправно работает.

Рабочее давление чугунных приборов составляет 9 атмосфер, что позволяет использовать их в автономном и центральном отоплении. Также чугун не боится сливов теплоносителя в летнее время года — спокойно дожидается отопительного периода, не теряя своих свойств.

Изучив технические характеристики и выяснив, сколько весит чугунный радиатор, практические люди доверяют системным расчетам и специалистам по установке. Это всегда безопаснее, чем пытаться сделать незнакомое дело своими руками.

Производство электродов для литий-ионных аккумуляторов без использования растворителей

Характеристика механического соединения

При изготовлении электродов аккумулятора необходимо сильное прилипание частиц к токосъемнику, а также необходимо обеспечить равномерное распределение связующего материала по активным и проводящим частицам, когда пытаясь удовлетворить это требование. Электроды, отлитые из суспензии, обеспечивают равномерное распределение связующего материала за счет использования растворителя для растворения связующего материала, затем выполняется смешивание для покрытия оставшихся активных и проводящих частиц. Можно было предположить, что использование растворителя позволило бы теперь сжиженному связующему легко покрыть оставшиеся частицы и уменьшить необходимость в длительной стадии перемешивания, но это предположение было бы неверным. Были проведены обширные исследования влияния процесса перемешивания суспензии на производительность батареи, при перемешивании от часа до 3 дней ^1,16.Процесс смешивания также имеет решающее значение для получения высокопрочного электрода, изготовленного методом сухой окраски.

Первые испытанные сухие окрашенные электроды были изготовлены путем смешивания активного (90% по весу), проводящего (5% по весу) и связующего материала (5% по весу) вместе в течение 60 минут в высокоэнергетическом смесителе. . LiCoO ₂ (LCO) использовался в качестве активного материала, Super C65 Carbon (C65) в качестве проводящего материала и PVDF в качестве связующего материала. После смешивания порошки были нанесены на токосъемник заземления (алюминиевая фольга) с использованием высоковольтного электростатического распылителя.Свежеосажденные электроды термически активировали на горячей плите, установленной на 250 ° C, в течение 1 часа. Испытание на отрыв проводили в центре покрытой области для оценки прочности связи частиц с токосъемником. Результаты испытаний легко показали, что электрод имел чрезвычайно низкую прочность соединения (1,2 кПа) с токосъемником по сравнению с электродами, отлитыми из суспензии (84,3 кПа) аналогичного состава.

Сухой окрашенный электрод, изготовленный из 85% (по весу) LCO и 15% (по весу) PVDF (без C65), был испытан, чтобы увидеть, улучшилась ли прочность соединения при наличии только активного и связующего материала.После термической активации на горячей пластине образец был подвергнут механическим испытаниям, и было обнаружено, что он имеет значительно более высокую прочность соединения (117,1 кПа). Был сделан вывод, что C65 отрицательно влияет на прочность склеивания. СЭМ-микрофотография (рис. 2А) образца LCO / PVDF до термической активации показала, что LCO имел покрывающий монослой частиц PVDF. После термической активации PVDF плавится и смачивает поверхность частиц LCO, создавая точки контакта между окружающими частицами LCO (рис. 2B).Это хороший показатель сильного связывания между частицами, и испытания этого образца на связывание доказывают сильную адгезионную способность сухих окрашенных электродов.

Рисунок 2: Характеристики механического соединения.

( A ) СЭМ-микрофотография, показывающая LCO, покрытый PVDF до термической активации (шкала 5 мкм). ( B ) СЭМ-микрофотография, показывающая, что PVDF полностью смачивает поверхность LCO после термической активации (масштабная шкала составляет 5 мкм). ( C ) СЭМ-микрофотография, показывающая, что углерод C65 удаляет частицы ПВДФ с частиц LCO и впоследствии образует слой вокруг частиц ПВДФ (масштабная шкала составляет 5 мкм). ( D ) СЭМ-микрофотография, показывающая то, что выглядит как агломерации C65, образованные при смешивании электродных материалов для процесса сухой окраски (масштабная шкала 5 мкм). ( E ) СЭМ-микрофотография, показывающая, что C65 фактически покрывает частицы PVDF, что также относится к предыдущему изображению ( D ) (масштабная линейка составляет 1 мкм). ( F ) СЭМ-микрофотография очень плоской поверхности верхнего электрода из-за процесса горячей прокатки, завершенного после осаждения электродного материала (масштабная шкала 5 мкм).( G ) СЭМ-микрофотография, показывающая расплавленный ПВДФ, образовавшийся в процессе горячей прокатки (масштабная линейка составляет 1 мкм). ( H ) Сравнение прочности соединения (кПа) между электродами, окрашенными в сухом состоянии, и электродами, отлитыми из суспензии. ( I ) Влияние температуры верхнего вала и скорости подачи на механическую прочность электродов. ( J ) СЭМ-микрофотографии, сравнивающие разницу структур между сухими и литыми электродами на границах раздела электрод — токоприемник (шкала 10 мкм). На вставках — вид сверху токосъемника после выхода из строя электрода.

СЭМ-микрофотография первого электрода (рис. 2C) показывает голые частицы LCO и то, что можно было предположить, это агломерации C65 (рис. 2D). При дополнительном осмотре было обнаружено, что частицы ПВДФ, которые когда-то образовывали однородный монослой над частицами LCO (рис. 2A), были полностью удалены с частиц LCO частицами C65. Впоследствии частицы ПВДФ были покрыты частицами С65. Это было определено после более тщательного изучения того, что считалось агломерациями C65.Было обнаружено, что предполагаемые агломерации C65 (рис. 2D) имели сферическую форму, сопоставимую по размеру с необработанными частицами ПВДФ. Кроме того, все микрофотографии этого образца, сделанные на сканирующем электронном микроскопе, показали несколько непокрытых частиц ПВДФ, хотя 5% электрода было изготовлено из ПВДФ. Таким образом, был сделан вывод, что частицы ПВДФ в значительной степени покрыты частицами С65. Явные доказательства можно увидеть в нескольких случаях, когда PVDF только частично покрывается C65 (рис. 2E). Во время термической активации расплавленный ПВДФ будет содержаться в окружающих частицах C65.Это приведет к тому, что частицы LCO останутся свободными без прямых точек контакта PVDF. Таким образом, электрод, изготовленный из C65, почти не имел соединения, в то время как образец без C65 демонстрировал более сильное соединение, чем электрод, отлитый из суспензии.

В производственный процесс был введен этап горячей прокатки, чтобы одновременно расплавлять частицы ПВДФ и прижимать соседние частицы друг к другу. Горячекатаные электроды показали резкое повышение эффективности соединения (148,8 кПа) по сравнению с исходными электродами с сухой окраской (1.2 кПа) и обычному способу литья из суспензии (84,3 кПа). Можно видеть, что горячекатаные электроды более плотные (рис. 2F), чем оригинальные электроды, окрашенные сухим способом (рис. 2C). Тепловой баланс (определяемый скоростью подачи и температурой валков) во время процесса горячей прокатки был достаточен для термической активации частиц ПВДФ и создания точек контакта между частицами (рис. 2G). Сравнение каждого из испытанных производственных процессов можно увидеть на фиг. 2H, на которой показаны электроды, окрашенные сухим способом, на этапе горячей прокатки, имеющие наилучшие характеристики соединения.

Были проведены дополнительные испытания горячей прокатки для изучения влияния температуры горячей прокатки и скорости подачи горячей прокатки на характеристики склеивания окрашенных в сухом состоянии электродов. Скорость подачи была установлена на три различных значения (30, 120 и 225 см / мин), в то время как верхний валок был установлен между 100 ° C и 175 ° C. Нижний валок поддерживали постоянной на уровне 190 ° C, чтобы гарантировать, что по крайней мере один валок был установлен на температуру, близкую к температуре плавления PVDF (177 ° C). Как и ожидалось, увеличение скорости подачи и снижение температуры верхнего валка привело к снижению прочности соединения из-за уменьшения теплового баланса (рис.2I). При температуре верхнего валка 150 ° C или выше высокая скорость подачи (> 120 см / мин) позволяла производить электроды с механической прочностью выше, чем у обычных. Следует отметить, что все испытания на отрыв не проходят на границе раздела электрод / токоприемник, за исключением тех, у которых температура верхнего ролика составляет 175 ° C, которые продемонстрировали превосходную прочность сцепления / когезии электрода и терпят неудачу из-за разрыва токосъемника. При более низких температурах верхнего валка (120 ° C или ниже) зависимость механической прочности от температуры не была ясной.В этом температурном диапазоне скорость подачи должна быть ниже 75 см / мин, чтобы обеспечить прочность соединения, сравнимую (или более высокую) с обычной.

Следует также отметить, что обычные электроды, отлитые из суспензии, также вышли из строя на границе электрод-токоприемник. Электроды с сухой окраской демонстрируют более прочное соединение (температура верхнего валика 100 ° C и скорость подачи 30 см / мин) по сравнению с обычными электродами. Интерфейс электрод – токоприемник имеет тенденцию быть более слабым из-за плоской двумерной природы контакта. СЭМ-микрофотографии (рис. 2J) выявляют карманные структуры, образованные на токосъемниках в результате механического прессования, используемого в сухом процессе. Это обеспечивает дополнительную площадь контакта по сравнению с суспензионной технологией и обеспечивает дополнительную прочность сцепления для электродов, обработанных сухим способом. Поскольку в этом исследовании все электроды выходят из строя на границах раздела токоприемников, неясно, обеспечивают ли сухие электроды более высокую когезионную прочность внутри электрода, чем обычные электроды, что является предметом будущих исследований.

Также было выполнено влияние степени сжатия на механическую прочность. Электроды с различной начальной толщиной были подвергнуты горячей прокатке до конечной толщины 50 мкм, а затем подверглись механическим испытаниям (рис. S1 в дополнительной информации). Прочность соединения практически отсутствовала для самых тонких электродов, но быстро увеличивалась до тех пор, пока не была достигнута удовлетворительная прочность (больше или равная испытанной в суспензии электродов) с более толстыми электродами (148,8 кПа).

Электрохимическая характеристика

Было проведено прямое сравнение электрохимических характеристик между электродами, окрашенными сухим способом, и обычными электродами, отлитыми из суспензии.Оба типа электродов состоят из 90% (по весу) LCO, 5% (по весу) углеродной добавки и 5% (по весу) ПВДФ. Композиция была выбрана так, чтобы обеспечить максимальную плотность энергии при сохранении достаточной электронной проводимости и механической целостности. Сухой окрашенный (после горячей прокатки) электрод имеет свободностоящую пористость около 30%, в то время как пористость обычного литого электрода составляет около 50%. Обычный электрод также был сжат примерно до 30% для прямого сравнения с сухими электродами. Измерение пористости описано в Методах.На рис. 3А показаны скоростные характеристики электродов LCO, окрашенных в сухом состоянии, при различных токах разряда в диапазоне от 0,1 до 3 ° C наряду с обычными электродами, отлитыми из суспензии. Для сухих окрашенных электродов ячейка обеспечивает удельную емкость 121 мАч ^-1 при 0,1 C, 89% от теоретической емкости (теоретическая емкость составляет 137 мАч ^-1 для LCO в диапазоне напряжений 4,2–2,5 В против • Li / Li ⁺, потому что при отключении заряда 4,2 В LCO частично делитируется до Li _{0. 5} CoO ₂). При 0,2 ° C, 0,5 ° C, 1 ° C, 2 ° C и 3 ° C емкость снижается до 117 мАч ^-1, 110 мАч ^-1, 101 мАч ^-1, 95 мАч ^-1 и 87 мАч ^-1, что составляет 86%, 80%, 74%, 70% и 64% от теоретической емкости соответственно. В целом, электрод с сухой печатью имеет более высокую емкость, чем обычные электроды, отлитые из суспензии (рис. 3A).

Рисунок 3: Электрохимические характеристики.

( A ) Показатели C-rate для сухого окрашенного и обычного LiCoO-электрода ₂ (LCO) электродов, ( B ) сравнение показателей циклического режима между сухим окрашенным и обычным LCO-электродом; ( C ) Циклическая вольтамперометрия обычных электродов LCO; ( D ) Циклическая вольтамперометрия сухих окрашенных LCO-электродов; ( E ) Сравнение спектров электрохимического импеданса между сухими и обычными электродами LCO; ( F ) Циклические характеристики окрашенных и обычных электродов LiNi _1/3 Mn _1/3 Co _1/3 O ₂ (NMC) электродов.

Циклические характеристики окрашенного в сухом состоянии и обычного электрода LCO показаны на рис. 3B. Для окрашенного электрода разрядная емкость в зависимости от соответствующего количества циклов снижается с 114 мАч ^-1 в начальном цикле до 80 мАч ^-1 после 50 циклов заряда / разряда, сохранение емкости 70% при 0,5 ° C после 50 циклов. Для обычного электрода после 50 циклов сохраняется только 58% емкости. Окрашенный электрод имеет более высокую циклическую стабильность, чем обычные электроды (рис.3Б).

Чтобы понять механизм, который позволяет сухим окрашенным электродам превзойти обычные электроды, оба электрода были исследованы с помощью циклической вольтамперометрии (CV) и спектров электрохимического импеданса (EIS). На рис. 3C, D сравниваются циклические вольтамперограммы окрашенных и обычных электродов LCO. При скорости сканирования 0,025 мВ / с одна пара пиков окисления и восстановления, пик восстановления при ~ 3,8 В и пик окисления при ~ 4 В, соответствующие окислительно-восстановительной паре Co ³⁺ / Co ⁴⁺. , наблюдается для обоих электродов, что свидетельствует о хорошей обратимости введения лития в LCO и извлечения из него.При увеличенной скорости сканирования окрашенные электроды в значительной степени сохраняют симметричную форму катодных пиков и анодных пиков на своих кривых CV, тогда как формы катодных пиков и анодных пиков значительно меняются для обычных электродов. Более того, разность потенциалов между катодным пиком и анодным пиком при определенной скорости сканирования в окрашенном электроде меньше, чем в обычном электроде, что указывает на то, что окрашенный электрод имеет более низкую электрохимическую поляризацию и лучшую скорость сканирования.

Графики Найквиста окрашенного и обычного электрода LCO / Li-элемента в полностью разряженном состоянии показаны на рис. 3E. Импеданс — это коллективная реакция кинетических процессов с разными временными режимами. Все графики состоят из пересечения с осью Re (Z), высокочастотного полукруга и низкочастотного хвоста. Пересечение с осью Re (Z) на высокой частоте относится к общей величине омического сопротивления, включая сопротивление электролита и сопротивление электрического контакта. Это сопротивление намного меньше, чем другие составляющие сопротивления.Полукруг можно отнести к межфазному импедансу электрод-электролит, а хвост — к контролируемому диффузией импедансу Варбурга. Оба электрода показывают небольшое уменьшение межфазного импеданса с циклами. Ширина полукруга окрашенного электрода меньше, чем у обычного, что указывает на то, что сухой окрашенный электрод имеет несколько меньшее межфазное сопротивление. После циклирования ширина полукруга окрашенного электрода все еще меньше, чем у обычного.

Чтобы доказать универсальность процесса сухого производства, были также изготовлены LiNi _1/3 Mn _1/3 Co _1/3 O _{2 электрода} (NMC). Циклические характеристики окрашенных и обычных электродов NMC показаны на рис. 3F. Для окрашенных электродов разрядная емкость в зависимости от соответствующего количества циклов уменьшается с 138 мАч ^-1 в начальном цикле до 121 мАч ^-1 после 50 циклов заряда / разряда при напряжении 2. 8–4,3 В, что означает сохранение емкости 87% при 0,5 C после 50 циклов. Для обычных электродов после 50 циклов сохраняется 84% емкости. Окрашенные электроды имеют несколько лучшую циклируемость, чем обычные. Другие электрохимические характеристики, в том числе показатели C-rate и сравнение CV, показывают, что электроды NMC, окрашенные сухим способом, немного превосходят обычные электроды (рис. S2, дополнительная информация).

Тест инструмента: мини-сабельные пилы

Делаем разрез

Фото Теда Моррисона и Дона Пенни / Time Inc.Цифровая студия

Благодаря быстрому продвижению вперед-назад сабельные пилы прорезают практически все. Этот новый тип рециркуляционной пилы можно использовать одной рукой для обработки труднодоступных мест. Слесарь-сантехник Джош Клак использовал эти четыре беспроводные модели для прорезания деревянных конструкций, а также медных, поливинилхлоридных и чугунных труб *. Вот его отчет.

* Режущая способность каждой пилы была проверена на пяти различных материалах: дереве, дереве с гвоздями, ПВХ, стали и чугуне.Для каждого испытания на пилу устанавливали новое лезвие, подходящее для разрезаемого материала.

Кабель Портера PCL120CRC-2

Фото Теда Моррисона

Цена: 130 долларов; deltaportercable.com

Особенности: Регулируемые крючки для обуви на материале для уменьшения вибрации. Его электронный тормоз замедляет лезвие после отпускания спускового крючка.

Мои два цента: «Шарнирно-сочлененный корпус позволил мне использовать его под шкафами и в ограниченном пространстве между стенами.При первом укусе материала она была немного нервной, но в целом этой пилой легко управлять одной рукой и она обладает хорошей мощностью ».

Технические характеристики: 12 В (10,8 В под нагрузкой), 3,4 фунта, регулируемая скорость до 3000 движений в минуту, длина хода ⅝ дюйма, встроенный светодиод, трехлетняя гарантия на инструмент.

Milwaukee M18 Hackzall

Фото Дона Пенни / Time Inc. Цифровая студия

Цена: 209 долларов; milwaukeetool.com

Выделите: Встроенный индикатор заряда показывает время работы от аккумулятора.

Мои два цента: «Он хорошо сбалансирован и быстро справился с чугунной трубой диаметром 3 дюйма. Он меньше всего вибрировал; это действительно пила для одной руки».

Технические характеристики: 18 В под нагрузкой, 4,1 фунта, регулируемая скорость до 3000 ударов в минуту, длина хода ¾ дюйма, встроенный светодиод, пятилетняя гарантия на инструмент.

Мастер 17600

Фото Дона Пенни / Time Inc.Цифровая студия

Цена: 120 долларов; craftman.com

Особенности: Имеет наибольшее количество ходов в минуту и электронный тормоз.

Мои два цента: «Это всего на полдюйма короче моей полноразмерной реципиентной пилы; мне было трудно управлять одной рукой. Срок службы батареи был приличным».

Технические характеристики: 19,2 В (18 В под нагрузкой), 5,6 фунта, регулируемая скорость до 3500 ходов в минуту, длина хода ½ дюйма, гарантия на инструмент один год.

Hitachi CR10DL

Фото Дона Пенни / Time Inc. Цифровая студия

Цена: 180 долларов; hitachipowertools.com

Особенности: Самая легкая пила из протестированных.

Мои два цента: «Хорошо сбалансированный инструмент, но длинная рукоятка убирает руку так далеко от места действия, что пила имеет тенденцию подпрыгивать во время резки. Лучше всего работает с трубами из ПВХ. Механизм смены лезвия неудобен в использовании .«

Технические характеристики: 12 В (10,8 В под нагрузкой), 2,6 фунта, регулируемая скорость до 2700 ходов в минуту, длина хода ½ дюйма, встроенный светодиод, пожизненная гарантия на инструмент.

Милуоки M12 HACKZALL

Фото Дона Пенни / Time Inc. Цифровая студия

Цена: 130 долларов; milwaukeetool.com

Выделите: Датчик уровня заряда батареи

Мои два цента: «Проплывал через более мягкие материалы, такие как дерево и пластик, никогда не увязал при ударе о гвоздь и даже работал с черной газовой трубой.Вес мотора между лезвием и рукояткой с весом аккумулятора позади рукоятки приятный. «

Технические характеристики: 12 В (10,8 В под нагрузкой), 2,65 фунта, регулируемая скорость до 3000 ударов в минуту, длина хода ½ дюйма, встроенный светодиод, 5-летняя гарантия на инструмент.

Риджид R3030

Фото Теда Моррисона

Цена: 100 $; ridgid.com

Выделите: Загорается вилка, чтобы быстро показать, что инструмент получает питание.

Мои два цента: «Я предпочел проводную версию беспроводной, потому что баланс был лучше. Эта пила так же хороша, как и полноразмерная обратная пила, но мне часто приходилось использовать две руки, чтобы управлять ею во время резки. »

Технические характеристики: 4 ампера, 4 фунта, регулируемая скорость до 3500 движений в минуту, длина хода ½ дюйма, встроенный светодиод, пожизненная гарантия на инструмент.

Риджид R86447N

Фото Теда Моррисона

Цена: 170 долларов; риджид.com

Особенности: Работает как с никель-кадмиевыми, так и с литий-ионными батареями.

Мои два цента: «Мой наименее любимый аккумуляторный инструмент, потому что он казался совершенно неуравновешенным, поскольку весь вес находился за спусковым крючком. Он обладает большой мощностью и легко режет самые твердые материалы, но это не инструмент для работы одной рукой. инструмент.»

Технические характеристики: 18 вольт, 4,12 фунта, регулируемая скорость до 5000 ударов в минуту, длина хода ½ дюйма, встроенный светодиод, пожизненная гарантия на инструмент.

Мастер 3315

Фото Теда Моррисона

Цена: 80 долларов; craftman.com

Особенности: Поставляется со шнуром питания длиной 8 футов.

Мои два цента: «По сути, это то же самое, что и инструмент с кабелем Ridgid, и работает так же хорошо, но обычно для управления нужны две руки».

Технические характеристики: 4 ампера, 3,7 фунта, регулируемая скорость до 3500 движений в минуту, длина хода ½ дюйма, встроенный светодиод, гарантия на инструмент 1 год.

Water Closet поддерживает технические данные

% PDF-1.6
%
1 0 объект
> / Outlines 95 0 R / Метаданные 237 0 R / AcroForm 231 0 R / Pages 2 0 R / OpenAction 91 1 R / Тип / Каталог >>
endobj
95 0 объект
>
endobj
237 0 объект
> поток
Acrobat Distiller 3. 0 для Power Macintosh Опоры для водных шкафов, технические данные, Jay R. Smith Mfg. Co., Engineered Plumbing Products2010-09-28T08: 35: 47-05: 001998-07-15T09: 31: 03Z2010-09-28T08: 35 : 47-05: 00application / pdf

Водяной шкаф поддерживает технические характеристики

Водяной шкаф с техническими данными, построен Джеем Р.Смит Mfg. Co. Инженерная сантехника

Джей Р. Смит Mfg. Co.

uuid: fe7b7add-5747-490e-97c8-cd848ee91f42uuid: 126c9439-3f45-4793-a816-37ae17bc591c

конечный поток
endobj
231 0 объект
> / Кодировка >>>>>
endobj
2 0 obj
>
endobj
91 1 объект
>
endobj
84 0 объект
>
endobj
85 0 объект
[86 0 R]
endobj
88 0 объект
> поток
HdW˒] Gg9C4ek F & o = Y} g
I7YzF; 3nxF / Yc ~ D) g- ~ guw _ /] QKgwj> \ I # ݷ V ޾ y = o] p}} 5hc 컾 | WG}! ULPg * MJiG4? VzJ ~ = 훗 / 5?] ʹFu / {_ ^ ~ O / Gx85tCs ~ 9 Dh {YW ?? HJ =>] CJn> O * pqDfa ޽ UǶO9y;} ߢ’85 ~ x_] Қ
-%! _JӁX [/ DM + JA «êev {$ Њ # 7LAEl5N ^ p. 73wN>

Легкие материалы для автомобилей и грузовиков

Современные материалы необходимы для повышения топливной экономичности современных автомобилей при сохранении безопасности и производительности. Поскольку для ускорения более легкого объекта требуется меньше энергии, чем для более тяжелого, легкие материалы предлагают большой потенциал для повышения эффективности транспортного средства. Снижение веса автомобиля на 10% может привести к повышению экономии топлива на 6-8%. Замена чугуна и традиционных стальных компонентов на легкие материалы, такие как высокопрочная сталь, магниевые (Mg) сплавы, алюминиевые (Al) сплавы, углеродное волокно и полимерные композиты, может напрямую снизить вес кузова и шасси автомобиля до 50. процентов и, следовательно, снизить расход топлива автомобиля.Использование легких компонентов и высокоэффективных двигателей с использованием современных материалов в одной четверти парка США может сэкономить более 5 миллиардов галлонов топлива ежегодно к 2030 году.

За счет использования легких конструкционных материалов автомобили могут нести дополнительные передовые системы контроля выбросов, безопасность устройств и интегрированных электронных систем без увеличения общего веса автомобиля. В то время как в любом транспортном средстве можно использовать легкие материалы, они особенно важны для гибридных электромобилей, подключаемых к сети гибридных электромобилей и электромобилей.Использование легких материалов в этих транспортных средствах может компенсировать вес систем питания, таких как батареи и электродвигатели, повышая эффективность и увеличивая их полностью электрический диапазон. В качестве альтернативы, использование легких материалов может привести к необходимости меньшего размера и более дешевой батареи, при сохранении постоянного запаса хода электромобилей.

Исследования и разработки в области легких материалов имеют важное значение для снижения их стоимости, повышения их способности к вторичной переработке, обеспечения возможности их интеграции в транспортные средства и максимизации их экономии топлива.

Управление автомобильных технологий (VTO) работает над улучшением этих материалов четырьмя способами:

Улучшение понимания самих материалов посредством моделирования и компьютерного материаловедения
Улучшение их свойств (таких как прочность, жесткость и пластичность)
Улучшение их производства (стоимость материалов, производительность или выход)
Разработка сплавов современных материалов

В краткосрочной перспективе замена тяжелых стальных компонентов такими материалами, как высокопрочная сталь, алюминий или полимерные композиты, армированные стекловолокном может снизить вес компонентов на 10-60 процентов.Ученые уже понимают свойства этих материалов и связанные с ними производственные процессы. Исследователи работают над снижением стоимости и улучшением процессов соединения, моделирования и переработки этих материалов.

Узнайте больше об исследованиях, которые VTO поддерживает в краткосрочных прикладных исследованиях в области высокопрочной стали и алюминия.

В долгосрочной перспективе современные материалы, такие как композиты, армированные магнием и углеродным волокном, могут снизить вес некоторых компонентов на 50-75 процентов.Офис работает над расширением наших знаний о химических и физических свойствах этих материалов и снижением их стоимости.

Узнайте больше об исследованиях, которые VTO поддерживает в долгосрочных прикладных исследованиях магния и углеродного волокна.

Инструменты для исследований

Дальнейшая разработка современных материалов требует углубленного понимания их состава и морфологии. В то время как в прошлых исследованиях использовались физические эксперименты, чтобы лучше понять обычную сталь и алюминий, вычислительное материаловедение может ускорить этот процесс, моделируя эксперименты.Вычислительное материаловедение должно выводить на рынок такие современные материалы, как магний, намного быстрее, чем материалы в прошлом. Исследователи также могут использовать вычислительные подходы для создания конструкций транспортных средств, максимально раскрывающих потенциал этих материалов.

Чтобы улучшить эти инструменты, VTO работает с Инициативой по геному материалов, межведомственной инициативой, которая способствует сокращению времени, необходимого для разработки современных материалов и структур за счет интегрированных вычислений, экспериментов и данных.Работа, поддерживаемая VTO, позволила разработать вычислительные инструменты, которые позволили усовершенствовать методы соединения, предотвращения коррозии и прогнозных моделей.

Партнерства, цели и результаты

VTO также работает с национальными лабораториями Министерства энергетики США, Управлением перспективного производства EERE и через ряд других межсекторальных партнерских отношений между правительствами и промышленностью в области легких материалов:

Эти исследования и разработки направлены на достижение следующих целей. цель: к 2015 году подтвердить возможность снижения веса кузова легкового автомобиля и системы шасси на 50% по сравнению с автомобилем 2002 года.Это сокращение должно быть рентабельным, а материалы также должны подлежать вторичной переработке.

Результаты этих исследований и разработок ежегодно описываются на Ежегодном обзоре заслуг и коллегиальной оценке, а также в годовом отчете о ходе работы. Кроме того, в рамках подпрограммы «Материалы» в марте 2011 года в Дирборне, штат Мичиган, был проведен семинар по легким и силовым материалам, чтобы понять потребности отрасли и технологические пробелы. Эти отчеты служат эталоном современных технологий, а также технических целей в этих областях: Технические требования и пробелы в отношении легких транспортных средств и тяговых материалов, а также грузовые автомобили и тяжелые автомобили Технические требования и пробелы в отношении Легкие и пропульсивные материалы.

Контакты

Объем ребер чугунной батареи. Важные технические характеристики и вес чугунных радиаторов

Радиатор — неотъемлемая часть любой квартиры. Это оборудование обеспечивает отопление дома в холодное время года. Однако не в каждой квартире можно установить аккумулятор. Ведь требования к этому устройству напрямую зависят от площади помещения, в котором он находится. В первую очередь, это касается мощности. От этого показателя зависит качество отопления вашего дома.Поэтому сегодня мы научим вас делать правильный расчет заряда аккумулятора.

Рассчитать мощность радиатора

Радиаторы отопления обеспечивают отопление квартиры. Без этого устройства невозможно представить ни одно современное жилище. Благодаря ему мы можем с комфортом проводить холодные зимние вечера.

Мощность радиатора отопления имеет большое значение в отоплении дома. Это устройство отдает в комнату большую часть тепла. Без него вы бы жили в холодной и сырой комнате.

Радиаторы отопления могут быть изготовлены из разных материалов. Это может быть алюминий, чугун или сталь. Также такие устройства различаются по своему устройству. Они могут быть изготовлены из отдельных секций или представлять собой панно.

При расчете мощности не имеет значения материал, из которого изготовлен радиатор. Но конструкция такого устройства играет немаловажную роль при расчете.

Радиатор, состоящий из секций, можно самостоятельно собрать до необходимой длины.Таким образом, в этом варианте вы рассчитаете количество секций, на которых радиатор будет иметь необходимую мощность.

Как рассчитать необходимое количество секций радиатора:

Первое, что нужно знать, это площадь помещения. Для этого нужно отдельно умножить высоту комнаты на длину двух соседних с ней стен, а затем сложить два полученных числа.
Также необходимо знать мощность отдельной секции радиатора.
Далее площадь помещения умножается на мощность отдельной секции радиатора и делится на 100.

В результате вы получите номер, который будет равен необходимому количеству секций радиатора. Надо округлить.

Если хотите купить панельный радиатор. Этот расчет будет другим. В этом случае вы рассчитаете мощность устройства.

Для начала нужно рассчитать объем помещения.Для этого умножьте высоту комнаты на число, полученное умножением длины двух соседних стен.
Полученное число умножаем на 41. Эта цифра — необходимая мощность для обогрева одного кубического метра.

Полученная цифра будет равна мощности радиатора. Надо округлить. В этом случае можно разделить стоимость на два радиатора.

Какая мощность у одной секции чугунного радиатора

Чугунные радиаторы — это самые первые батареи.Однако, несмотря на новые модели, такие устройства по-прежнему занимают первое место по популярности.

Оригинальным дизайном чугунные радиаторы МС-140-500 не отличаются. Однако такие гармоники обладают надежностью и высоким КПД.

На данный момент внешний вид чугунного радиатора вышел на новый уровень. Вы можете увидеть модели самых разных цветов. Более того, на некоторых батареях этого типа присутствует красивый рельеф и даже чугунное литье.

Теплоотдача в чугунных радиаторах высокая.Мощность одной секции такого устройства составляет 160 Вт. Однако считается, что в среднем этот показатель может снизиться до 140 Вт. Есть таблица сравнения разных типов радиаторов. И в нем чугунная батарея занимает первое место. Давайте рассмотрим преимущества таких устройств.

Преимущества чугунных радиаторов:

Чугун обладает очень высокой теплоемкостью. Благодаря этому радиаторы из такого материала долго сохраняют и в большом количестве отдают тепло.
Чугунные батареи при правильной сварке спокойно переносят гидроудары и перепады температур.
Стенки таких аккумуляторов не подвержены коррозии и износу. Поэтому для них подойдет абсолютно любой теплоноситель.

Средняя мощность алюминиевой секции радиатора

Наибольшей популярностью пользуются алюминиевые радиаторы.Это связано с их современным видом и простотой обслуживания. Приобрести такие модели по очень доступной цене можно в специализированных магазинах.

Кроме алюминиевого и чугунного радиатора есть стальные батареи. По размерам и весу такие устройства значительно уступают моделям из других материалов. В этом преимущество стальных радиаторов.

Алюминиевые радиаторы выдерживают до 15 атмосфер. Также им не страшны высокие температуры. За это их так любит наш народ.Дизайн алюминиевых аккумуляторов достаточно лаконичен. Конечно, такие конструкции не отличаются особой оригинальностью, но они способны вписаться в любой интерьер. Вопрос о мощности отдельной секции таких аккумуляторов остается острым. Точно ответить на это невозможно, так как разные модели могут иметь от 180 до 200 Вт. Секции алюминиевых аккумуляторов очень легко соединяются. Обычно эти услуги предоставляют продавцы в магазине, но при необходимости вы можете произвести сборку самостоятельно.

При всех достоинствах алюминиевых радиаторов, у них есть и недостатки. Чтобы потом не жалеть о содеянном, необходимо знакомиться не только с отзывами «за», но и с позициями «против».

Недостатки алюминиевых конвекторов:

Алюминий — это материал, наиболее подверженный коррозии. Более того, в процессе ржавления может выделять газы. Поэтому такие устройства наиболее применимы в индивидуальных системах отопления, где качество воды выше.
При неправильном соединении секций алюминиевые радиаторы могут протечь. И в этом случае исправить их будет невозможно.

Количество воды в одной секции чугунной батареи

Многих интересует количество воды в одной секции. Как утверждают некоторые, большие размеры таких радиаторов указывают на то, что в одной секции содержится более трех литров.

На самом деле большую часть объема такого устройства занимает сам чугун. Он имеет толстый слой, поэтому изделие кажется таким объемным. Посмотрим, сколько воды может быть в одной секции чугунной батареи.

Сколько бытовой воды уйдет в одну секцию чугунной батареи:

Радиатор модели MC 140/500 вмещает 1,45 литра воды на секцию;
Аккумулятор модели MC 140/400 может поместиться в одной секции из 1.28 литров воды;
Для постройки модели MC 140/300 потребуется 1,11 литра воды.

Как видите, в чугунные аккумуляторы не помещается столько воды, как может показаться. Поэтому за работоспособность этого ресурса можно не беспокоиться.

Расчет мощности радиаторного отопления (видео)

Мощность радиатора должна сыграть решающую роль при его выборе. Поэтому не забывайте вовремя рассчитывать этот параметр, чтобы не растеряться.

Секционные чугунные радиаторы начали производить более ста лет назад. Их использовали сначала в системах парового отопления, а затем в системах центрального водяного отопления. Классические чугунные радиаторы советского производства МС-140 установлены во многих старинных русских домах.

Преимущество чугунных радиаторов в их высокой надежности и длительном сроке службы (более пятидесяти лет). Радиатор состоит из секций из высококачественного чугуна, соединенных ниппелями из ковкого чугуна.Большой диаметр отверстия делает чугунные радиаторы неприхотливыми к качеству теплоносителя и позволяет использовать загрязненную воду, характерную для систем центрального отопления в России, по той же причине, что они имеют низкое гидравлическое сопротивление. Толстые стенки и химические свойства чугуна придают радиатору коррозионную стойкость, что немаловажно летом, когда сливается вода из системы отопления, а радиатор остается ржаветь «досуха». Чугунные радиаторы — самые дешевые из собратьев, за исключением высокохудожественных изделий со сложной отливкой.Цена на них намного выше.

Недостатки чугунных радиаторов в их большой массе. По этой причине установка усложняется, а транспортные расходы увеличиваются. Чугунные радиаторы имеют большую тепловую инерцию (долго нагреваются и долго остывают)

, поэтому их нельзя использовать в системах отопления с автоматическим регулированием температуры из-за длительного времени отклика.

Надежные и проверенные отопительные приборы.Конструкция MS 140 идеально подходит для российских тепловых сетей. Он не чувствителен к качеству воды, используемой в качестве охлаждающей жидкости. Самые доступные радиаторы.

Характеристики одной секции:

Масса, кг 6,25

Тепловой поток, кВт 0,16

Объем воды, л 1,45

Диаметр отверстия, 1 1/4 дюйма

Технические характеристики

Максимальная температура 130 ° С

Рабочее давление 9 — 12 бар

Испытание под давлением 18 бар

Размеры чугунного радиатора

Чугунные батареи, отмечающие столетний юбилей, продолжают нести тепло в жилые дома и не спешат уступать место алюминиевым аналогам и компактным конвекторам.Чугун имеет множество неоспоримых преимуществ: коррозионную стойкость, термический КПД, долговечность. Современные устройства имеют привлекательный дизайн, а линейка моделей в стиле ретро выглядит просто роскошно. При всех достоинствах у них есть один недостаток — вес чугунного радиатора составляет несколько десятков килограммов.

Сколько стоит чугунный аккумулятор

Знать и учитывать вес батареи обогрева особенно важно в тех случаях, когда устройства устанавливаются на тонкие стены и перегородки из хрупких материалов.Если нагрузка выше нормы, придется отказаться от настенного крепления и закрепить радиатор на полу.

Вес чугунной секции радиатора без теплоносителя составляет от 7,1 до 7,5 килограмм — точные значения зависят от высоты изделия и других особенностей модели. Среди новых разработок — облегченные модификации с весом секции 5,7 кг. Стандартные батареи состоят из 4-10 секционных элементов, но есть и «гиганты», включающие 20 и более звеньев.

Зная, сколько весит чугунная секция радиатора, несложно рассчитать массу батареи, состоящей из нескольких баков. Например, устройство из 7 секций будет весить 48–52,5 кг, а устройство из десяти секций будет иметь нагрузку 70–75 кг. Для облегчения монтажа выбирают несколько устройств из 5–7 секций, а не громоздкие многосекционные конструкции. При необходимости модульные устройства модернизируют, добавляя или уменьшая количество элементов.

Рассчитывая общий вес отопителя, следует учитывать, что объем чугунной секции радиатора в среднем составляет около полутора литров жидкости.В новых экономичных моделях показатели от 1 литра, а в радиаторах старой модели количество теплоносителя может достигать 1,7 литра. Естественно, вес устройства после запуска системы отопления увеличится.

Технические характеристики чугунных аккумуляторов

Сравнение характеристик чугунных аккумуляторов и других типов устройств

Мощность — основной показатель КПД

Зная мощность чугунного радиатора, несложно подсчитать количество приборов. Важно учитывать, что в системах с центральным отоплением, где невозможно контролировать температуру теплоносителя, избыток источников тепла не менее неприятен, чем недостаток.Результат ошибки — повышенная сухость воздуха, неприятный запах пригоревшей пыли, сквозняки от необходимости частого проветривания.

Номинальная тепловая мощность одной секции чугунного радиатора типового исполнения — 160 Вт. При расчете габаритов отопительного агрегата необходимо определить величину теплового потока жилища. Этот показатель зависит от материала стен, из которого построено строительство, и степени утепления здания. В панельном доме тепловой поток равен 0.041 кВт / м3, в кирпичном доме — 0,034 кВт / м3, а при наличии качественной теплоизоляции — 0,02 кВт / м3 вне зависимости от того, из чего построены стены.

Для расчета количества звеньев используется простая формула: цифра, обозначающая объем помещения, умножается на тепловой поток помещения, после чего полученное значение делится на номинальный тепловой поток одной секции (0,160 кВт ). Итоговая сумма округляется до целого числа — это необходимое количество элементов.Совмещать их в одном радиаторе не обязательно — если окон несколько, лучше устанавливать прибор под каждым проемом.

Теплопередача чугунных радиаторов зависит от количества секций в обогревателе и их размера. Размер батареи подбирается с учетом площади комнаты и размеров оконного проема. Чтобы заявленная производителем мощность «работала», длина аккумулятора должна закрывать окно не менее чем на 70-75%, а расстояние до подоконника должно быть в пределах 8-12 см.

Размеры чугунного радиатора

Производители придерживаются общепринятых размеров чугунных радиаторов отопления — это дань традициям и важный фактор, обеспечивающий эффективную работу и безопасность оборудования.

Ширина одной секции чугунного «гармошки» варьируется от 35 до 60 см. Разные значения встречаются не только у конкурирующих производителей, но и у разных модельных рядов одного производителя.
Глубина типовых изделий 92, 99 и 110 мм. В конструктивных изменениях возможны другие цифры.
Межосевое расстояние в стандартных версиях 35 и 50 см, но есть и другие параметры.
Высота устройств всегда больше межцентрового расстояния и может быть увеличена на длину ножек, если речь идет о напольной модели.
Площадь чугунной секции радиатора в среднем составляет 0,25 квадратных метра. метр

Срок службы и другие параметры

Срок службы чугунных радиаторов исчисляется десятилетиями.После установки можно не беспокоиться о замене батарей в ближайшие 20-25 лет. Известно, что в домах дореволюционной постройки оборудование, отлитое более 100 лет назад, до сих пор исправно функционирует.

Рабочее давление чугунных устройств составляет 9 атмосфер, что позволяет использовать их в автономных системах и системах центрального отопления. Также чугун не боится сливового теплоносителя в летнее время года — спокойно дожидается отопительного периода, не теряя своих свойств.

Изучив технические характеристики и выяснив, сколько весит чугунный радиатор, практики доверяют расчеты и установку системы специалистам. Это всегда безопаснее, чем пытаться заняться незнакомым делом своими руками.

Вряд ли вы мечтаете провести эту зиму в ледяной квартире под десятью одеялами. Поэтому сегодня мы поговорим о радиаторах отопления, а именно о чугунном радиаторе МС-140.

Мы рассмотрим характеристики, расскажем, как правильно выбрать количество секций и как все это смонтировать.Но обо всем по порядку.

Почему именно чугун

Чугунные радиаторы имеют ряд преимуществ, рассмотрим основные из них:

Высокая коррозионная стойкость. Это свойство связано с тем, что в процессе эксплуатации поверхность радиатора покрывается «сухой ржавчиной», не позволяющей развиваться коррозии. Также чугун очень износостойкий, камни и различный мусор из труб отопления не причиняют ему особого вреда;
Хорошая тепловая инерция. Чугунный радиатор отопления MS 140 даже через час после выключения котла экономит 30% излучаемого тепла, в то время как для стальных радиаторов этот показатель составляет всего 15%;
Длительный срок службы. Так у качественных чугунных радиаторов он может достигать даже 100 лет, хотя производители говорят о 10-30 годах надежной работы;
Большая внутренняя секция радиаторов. По этой причине чугунные радиаторы MS 140 500 редко требуют чистки;
Чугун в силу своего состава ни при каких обстоятельствах не может вызывать электрохимическую коррозию. Другими словами, конфликтов с пластиковыми (стальными) трубами быть не может.

Поговорим о характеристиках

А теперь пора предложить вашему вниманию технические характеристики чугунных радиаторов.

Страна-производитель	Украина Россия
Максимальная температура теплоносителя	130,0 (град)
Максимальное рабочее давление	9.0 (бар)
Опрессовое давление	15,0 (бар)
Конструкция радиатора	В разрезе
Количество каналов в 1 секции	2
Объем воды в 1 секции	1,35 (л)
Теплопередача 1 секция	175,0 (Вт)
Масса 1 секции	6,2 (кг)
Ширина 1 секции	98 (мм)
Диаметр отверстия	5/4 (дюйма)
Материал перекрестной прокладки	Термостойкая резина
Профильный и транспортный материал	СЧ-10 ГОСТ-1412
Материал ниппеля	КЧ-30-6Ф ГОСТ-1215

Но, зная преимущества устройств и их характеристики, не спешите бежать в магазин. Ведь перед этим нужно узнать, сколько секций нужно, чтобы отопление было действительно эффективным.

Секция счетная

Количество секций зависит от конфигурации помещения. Конечно, здесь основным параметром является площадь, но есть и другие важные факторы, такие как: зональность, пол, высота потолка, размер ниши, наличие стеклопакетов, количество окон.

Совет Для угловых помещений лучше выбрать более мощные радиаторы и сделать несколько дополнительных секций (1-2).Объясняется это дополнительными потерями тепла, которые могут сказаться на комфорте жителей.

Совет Если в результате расчета у вас получится дробная число, то лучше округлить в большую сторону — обеспечить небольшой запас хода.

Теперь, когда вы знаете, сколько разделов вам нужно, можно переходить непосредственно к установке.

Установка

Количество секций посчитано, радиаторы закуплены, осталось установить. Есть два варианта — обратиться к специалистам, потратив деньги, или сделать самому. Рассмотрим второй вариант.

Подбираем крепеж

Первым этапом монтажа является выбор крепления для радиатора. На фото вы можете увидеть разные типы креплений.

Например, для секционных радиаторов используются штифтовые и угловые кронштейны.Первые используются для крепления аккумулятора к кирпичной или гипсовой стене, а угловые — к деревянной. Также следует помнить, что для углового крепления нужно запастись шурупами и дюбелями.

Виды крепежа. Как вы уже догадались, для нашего случая применимы застежки №3 и №4.

Непосредственный монтаж

На этом этапе нужно выбрать место для установки кронштейнов. Помните, что для одного радиатора необходимо как минимум три кронштейна.После использования дюбелей и дрели нужно закрепить кронштейны.

Следующим шагом будет установка радиатора на кронштейны.

Совет Не нужно сразу сдирать защитную пленку с радиатора, сначала установите ее на кронштейны, а потом, не боясь поцарапать радиатор, снимите пленку.

Осторожно подсоедините прилагаемые трубы к радиатору. Затягивайте аккуратно и осторожно, но не повреждайте резьбу, иначе вы вытечетте воду из системы.Перед просмотром ознакомьтесь с видео по установке в нашей галерее.

При установке важно соблюдать определенные расстояния. Например, высота установки над полом должна быть около 10 сантиметров. Расстояние между стеной и аккумулятором должно составлять от 2 до 5 см.

Результаты

Чугунные приборы можно смело устанавливать в свои системы отопления, конечно, по характеристикам они уступают новым моделям, но цена на них невысока.К тому же они за целое столетие доказали свою пригодность как в СССР, так и в Европе. Большим преимуществом является их долгий срок службы.

Серия BW | Сторожевой таймер подвала

КОНСТРУКЦИЯ НАСОСА
Арт. №	BW1033	BW1050
Расход при 0 футов GPH (0 M.)	3720 галлонов в час	4400 галлонов в час
Расход при 3 м (3 м)	3100 галлонов в час	3,540 галлонов в час
Макс.Голова	22 фут.	25 фут.
Напорный насос	1-1 / 2 «NPT	1-1 / 2 «NPT
Тип двигателя	PSC	PSC
Напряжение	115 В переменного тока, 60 Гц	115 В переменного тока, 60 Гц
Ампер. @ 10 Ft. Общий напор	3,5 А	4.2 Ампер
использованных галлонов на ватт-час	7,3 Г / Вт · ч	7,0 г / Вт · ч
Скорость	3450 об / мин	3450 об / мин
Сетевой шнур — длина	3,0 м (10 футов)	3,0 м (10 футов)
Охлаждение двигателя	С водяным охлаждением	С водяным охлаждением
Защита от перегрева	Термопредохранитель	Термопредохранитель
Эксплуатация	Автомат	Автомат
Обязанность	Непрерывный	Непрерывный
Макс. Температура воды.	104 ° F / 40 ° C	104 ° F / 40 ° C
Допуски	cUL (насос и двойной Поплавковый выключатель / контроллер)	cUL (насос и двойной Поплавковый выключатель / контроллер)
Гарантия	3 года	3 года
Корпус насоса	Чугун / Литой алюминий	Чугун / Литой алюминий
Рабочее колесо	Инженерный полимер	Инженерный полимер
Крепежные детали	Нержавеющая сталь	Нержавеющая сталь
Фильтр	Съемный — пластик	Съемный — пластик
Уплотнения насоса	(2) — карбон / керамика; (1) — Заглушка из буна N	(2) — карбон / керамика; (1) — Заглушка из буна-N
Вал двигателя	Сталь с гальваническим покрытием	Сталь с гальваническим покрытием
Подшипники	(2) Запечатанная Пермь. — Шариковые подшипники со смазкой	(2) Герметичный Перм. — Шариковые подшипники со смазкой
Цвет	Серебро	Серебро
Метод окраски	Порошковое покрытие	Порошковое покрытие
РАЗМЕРЫ
Габаритные размеры (ДxШxВ)	6-1 / 4 дюйма x 6-1 / 4 дюйма x 10-3 / 4 дюйма	6-1 / 4 дюйма x 6-1 / 4 дюйма x 11-3 / 4 дюйма
Вес изделия	12.5 фунтов.	14 фунтов.
Размеры коробки (ДxШxВ)	6-3 / 8×15-13 / 16×10-15 / 16 «	6-3 / 8×15-13 / 16×10-15 / 16 «
Масса в упаковке	17 фунтов.	18,5 фунтов.
ПОПЛАВКОВЫЙ ПЕРЕКЛЮЧАТЕЛЬ И КОНТРОЛЛЕР
Тип поплавка	Двойные переключатели с микрогерконом с защитной клеткой	Двойные переключатели с микрогерконом с защитной клеткой
Функции контроллера	Пуск / остановка насоса с 10 сек. No related posts. Навигация по записям Previous post: Конденсат на пластиковых окнах что делать: Конденсат на пластиковых окнах (ПВХ). Проблемы, причины, решения Next post: Расстояние от границы участка до дома: Расстояние от дома до границ участка, нормы расположения построек на земельном участке Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment* Name * Email * Рубрики Квартире Разное Ремонт Своими руками Советы Стены Утеплить Чертеж © Интернет магазин мебели taburetka96.ru © 2024 Мебельный магазин для дома и офиса г. Екатеринбург

Сколько весит секция чугунной батареи: подсчет веса конструкции

Вес одной секции чугунной батареи

О чугунных батареях

Базовые характеристики классического радиатора

Современные модели радиаторов отопления

Вес 1 секции чугунного радиатора МС-140

Зачем нужно знать вес чугунной батареи

Расчет массы чугунных радиаторов отечественного производства

Вес чугунных радиаторов импортного производства

Классические чугунные батареи: сколько они весят

Вес 1 секции чугунного радиатора МС-90, МС-100, МС-140, ЧМ1, ЧМ2, ЧМ3

Российские (советские) чугунные радиаторы

Масса секции радиаторов ЧМ1, ЧМ2, ЧМ3

Вес 1 секции чугунного радиатора серии МС 90, 100, 140

Зарубежные чугунные радиаторы

Viadrus Termo (Чехия)

Carron (Англия)

Demrad Ridem (Турция)

Demrad Retro (Турция)

вес и объем одного ребра радиатора отопления из чугуна

Характеристика чугунных радиаторов отопления

Сколько весит секция батареи старого образца и современной

Вес одного ребра прибора от разных производителей

Обработка поверхности: ошкуривание

Грунтовка

Окрашивание

Нанесение второго слоя

Полезное видео

Выбор веса и объема чугунных батарей

Выясняем, сколько весит секция чугунной батареи, и почему все значения разные

Какое значение имеет вес батареи

Алюминий или чугун?

Масса стандартных отопительных приборов

Разновидности и их отличия

Достоинства моделей

Недостатки устройств

Вес секции чугунных радиаторов от разных изготовителей

Современные отопительные радиаторы из чугуна

Сколько весит нестандартная батарея из чугуна

Описание радиаторов из чугуна

Производство и конструкция

Сколько весит одна секция чугунной батареи?

Немного о чугунных радиаторах

Главный недостаток – вес чугунной батареи

Каков вес 1 секции чугунного радиатора?

Немного о чугунных радиаторах

Основные характеристики

Расчет нагрузки

Заключение

Расчет отопления — сколько весит одна секция чугунной батареи

Преимущества и недостатки

Популярные модели российских производителей

Сравнительный анализ российских и зарубежных производителей

Советы по монтажу

Сколько воды в чугунной секции радиатора отопления. Важные технические характеристики и вес чугунных радиаторов

Рассчитываем мощность радиатора отопления

Какова мощность одной секции чугунного радиатора

Средняя мощность алюминиевой секции радиатора

Объем воды в одной секции чугунной батареи

Рассчитываем мощность радиатора отопления (видео)

Почему именно чугун

Поговорим о характеристиках

Количество секций

Монтаж

Подбираем крепления

Непосредственная установка

Резюме

Сколько весит чугунная батарея?

Характеристики чугунной батареи

Мощность — ключевой показатель эффективности

Размеры чугунного радиатора

Срок службы и другие параметры

Производство электродов для литий-ионных аккумуляторов без использования растворителей

Характеристика механического соединения

Электрохимическая характеристика

Тест инструмента: мини-сабельные пилы

Делаем разрез

Кабель Портера PCL120CRC-2

Milwaukee M18 Hackzall

Мастер 17600
