Двухконтурный или одноконтурный газовый котел отопления выбрать? И почему.


Вопрос о том, как будет организовано горячее водоснабжение в доме, необходимо решать как можно раньше — еще на этапе выбора газового котла. Оптимальное решение учитывает все особенности дома.

На фото:


В чем разница?

В горячем водоснабжении (ГВС). Одноконтурный котел, если его использовать без дополнительного оборудования, нагревает воду только для отопления. Двухконтурный — и для отопления, и для горячего водоснабжения на бытовые нужды.

Двухконтурный котел. В его конструкции предусмотрены специальные устройства для организации ГВС: дополнительный теплообменник, в котором горячий теплоноситель нагревает воду из системы холодного водоснабжения (ХВС), и клапан, управляющий движением теплоносителя. В одном положении клапан направляет нагретый теплоноситель в систему центрального отопления (ЦО). Но как только кран горячей воды открывается (кто-то начинает ею пользоваться), клапан меняет положение: теплоноситель движется в теплообменник и нагревает воду для системы ГВС. Во всех подобных устройствах заложен приоритет горячей воды: пока кран горячей воды открыт, система ЦО отключена от котла.

Одноконтурный котел. Современные одноконтурные котлы тоже могут нагревать воду для бытовых нужд, однако для этого нужен бойлер, который приобретается отдельно. Это бак со спиральным теплообменником внутри; в нем проходит теплоноситель из котла и нагревает воду для ГВС. Есть и клапан, управляющий потоком теплоносителя из котла, также на основе приоритета ГВС. Практически все современные одноконтурные котлы оборудованы устройствами для работы бойлера. Если котел куплен без этих элементов, то подбирать и монтировать их обязательно должен специалист.

а) 1- одноконтурный котел, 2- система ЦО, 3- подключение к системе ГВС, 4- бойлер косвенного нагрева, 5- холодная вода; б) 1- двухконтурный котел, 2- система ЦО, 3- подключение к системе ГВС, 4- холодная вода

Габариты и мощность

Двухконтурные газовые напольные котлы. Требуют особого внимания к выбору мощности — от нее зависит и «мощность» струи из крана с горячей водой. Для приготовления горячей ванны минимальная мощность котла должна быть 18 кВт, для душа — не меньше 10 кВт. Однако, чтобы в момент открытия второго крана горячей воды ваш душ не превратился в контрастный, выбирайте котел отопительный газовый двухконтурный напольный с минимальной мощностью 28 кВт.

Одноконтурные котлы. В них определяющей величиной является объем бойлера. Чем больше жильцов в доме и чем чаще они любят нежиться в ванной, тем больше нужен объем. Стандартный объем бойлера в комплекте с котлом — 100-120 литров, однако большую ванную с гидромассажем не потянет и бойлер объемом в 300 литров.

1) корпус бойлера, 2) теплоизоляция из пенополиуретана, 3) насос, обеспечивающий циркуляцию теплоносителя через теплообменник бойлера, 4) теплообменник, 5) патрубок подачи холодной воды, 6) расширительный бак, 7) обратный клапан, 8) система ГВС, 9) циркуляционная труба, 10) циркуляционный насос, 11) термостат, 12)предохранительный клапан, 13) аварийный слив

Комплектность

В двухконтурном — все есть. Как правило, двухконтурный напольный газовый котел отопления уже оснащен всем необходимым: циркуляционным насосом, предохранительным клапаном, мембранным расширительным баком и арматурой. Все, что нужно для установки такой мини-котельной — подвести газ, трубы с водой и трубу для отведения продуктов сгорания.

В одноконтурном — все отдельно. Мало того, что нужно покупать дополнительное оборудование, так еще и монтировать его нужно в котельной, которая требует немалой площади. Более удобны в этом смысле настенные одноконтурные котлы — они уже имеют часть необходимых узлов, остается лишь подключить бойлер нагрева воды для системы ГВС с элементами защиты.

Одноконтурный. Нужно место – как для самого котла, так и для расширительного бака, насоса, предохранительного клапана. Учитывая не только габариты системы, но и ее неэстетичный вид, ее лучше разместить подальше от глаз. При этом сам монтаж и того и другого котла не составит труда для хорошего специалиста.


Какой компактнее?

Двухконтурный. Если в доме минимум свободной площади, то двухконтурный котел будет лучшим выбором. За ненадобностью бойлера и за счет уже смонтированной в корпусе арматуры для него проще найти место.

Какой лучше?

Двухконтурный экономнее. Двухконтурный котел включается лишь тогда, когда возникает потребность в воде. Одноконтурный включается всегда, когда вода охлаждается (в бойлере это происходит уже через пару часов). И даже если она не используется, тратит топливо на подогрев.

Одноконтурный удобнее. Из крана сразу и равномерно течет горячая вода. Она не становится холоднее, если кто-то открыл где-то другой кран. В бойлере греется весь объем воды сразу, поэтому пользоваться ею можно без особых ограничений.


В статье использованы изображения: viessmann.com


Какой лучше настенный двухконтурный газовый котел


В последнее время для устройства автономной системы отопления многие хозяева выбирают двухконтурные газовые котлы, позволяющие обеспечить дом не только теплом, но и горячей водой. Благодаря совмещению этих функций пользователь в одном устройстве получает сразу два технологических решения и экономит на покупке. Двухконтурный котел обойдется дешевле, чем одноконтурный и водонагреватель одновременно, и будет расходовать меньше энергоресурсов. Оборудование может использоваться даже летом — для нагрева горячей воды. Для чего на корпусе предусмотрена специальная кнопка, переключающая прибор на обеспечение ГВС.



Двухконтурные котлы стабильны и эффективны в работе, имеют высокий КПД. При установке занимают гораздо меньше места, чем несколько отдельных приборов. Кроме того, сегодня производители предлагают широкий модельный ряд двухконтурных котлов, рассчитанных на разные площади отопления и производительность ГВС. Большинство устройств специально разработаны под эксплуатацию в российских климатических условиях. Все эти преимущества делают двухконтурный газовый котел одним из лучших вариантов для оснащения квартир, загородных и частных домов.

Что нужно учесть при выборе двухконтурного газового котла


Принципиальное отличие двухконтурных котлов от одноконтурных — наличие второго теплообменника и дополнительной регулирующей арматуры, отвечающей за распределение потока по контурам. В остальном принцип действия похож — газовая горелка нагревает теплоноситель, который используется для системы отопления. В нашем случае и для нагрева воды в контуре ГВС.



Подобное исполнение накладывает некоторые ограничения на использование оборудования. Маломощные устройства не всегда способны обеспечить требуемую температуру теплоносителя, если в доме расходуется много горячей воды. При интенсивной эксплуатации ГВС возможно снижение уровня обогрева помещений. Выбирая оборудование для дома, обязательно учитывайте эту особенность. Например, настенные модели с двумя контурами до 30 кВт нормально обслуживают 3-4 точки водоразбора. При большом водопотреблении лучше приобрести одноконтурный котел и бойлер по отдельности.

Как выбрать лучший двухконтурный газовый котел


При подборе оборудования есть несколько критериев, которые обязательно учитывают. Это мощность, конструкция камеры сгорания и тип теплообменника, влияющие на возможность использования прибора в заданных условиях. Остальные параметры, например, энергонезависимость или вид управления (механический или электронный), не критичны и подбираются в зависимости от личных предпочтений.

Мощность


В первую очередь определяют мощность котла. Для квартир и загородных домов, как правило, достаточно настенных моделей на 17-30 кВт. Конкретное оборудование подбирается с учетом площади дома и планируемого водопотребления, при этом последнее играет определяющую роль. Чтобы правильно выбрать двухконтурный газовый котел, воспользуйтесь нижеприведенной таблицей.













Объем водопотребления, л


   Площадь помещения


 30л


  50л


  70л


 100л


 120л


 150л


  200л


  250л


  300 —


350л


  400л


30 м2


7


7


7


7


10


12


16


20


25


30


50 м2


7


7


7


7


10


12


16


20


25


30


70 м2


7


7


7


7


10


12


16


20


25


30


100 м2


10


10


10


10


10


12


16


20


25


30


120 м2


12


12


12


12


12


12


16


20


25


30


150 м2


16


16


16


16


16


16


16


20


25


30


200 м2


20


20


20


20


20


20


20


20


25


30


250 м2


25


25


25


25


25


25


25


25


25


30


300 м2


30


30


30


30


30


30


30


30


30


30


Не приобретайте прибор большей мощности, чем это необходимо, — котел будет постоянно работать на малой производительности. В то же время не рекомендуется экономить, выбирая маломощные модели — котел не справится с поддержанием заданного режима нагрева воды. Особенно если в доме много точек водоразбора.


Посмотрите подробное видео, что еще стоит учесть при выборе мощности двухконтурного газового котла:


Тип теплообменника


В большинстве двухконтурных котлах установлено два монотермических теплообменника — первичный, отвечающий за обогрев помещений, и вторичный, нагревающий воду для ГВС. Устройства работают попеременно:

  • Первичный теплообменник функционирует большую часть времени и постоянно подогревает теплоноситель, циркулирующий по отопительному контуру до заданной температуры.
  • Вторичный задействуется только при водопотреблении. При открытии любого смесителя трехходовой клапан котла отключает отопительный контур и перенаправляет поток теплоносителя на теплообменник ГВС. При закрытии крана возвращается в исходное положении.


Такая схема не позволяет двухконтурному котлу работать одновременно в обоих режимах, но при умеренном водопотреблении временное отключение отопления практически не сказывается на обогреве помещений.



Реже встречаются модели с биометрическим теплообменником, на который замыкаются оба контура — отопления и ГВС. Это оборудование имеет меньшие размеры, стоит дешевле, но требовательно к качеству подаваемой воды.

Конструкция камеры сгорания


Для квартир и домов лучше выбирать двухконтурные газовые котлы с горелкой закрытого типа, которые можно устанавливать в любых помещениях, без ограничений. Отработанные продукты сгорания здесь отводятся через коаксиальный дымоход принудительным образом, поэтому вентиляция в комнате не потребуется.


Для оборудования с атмосферной горелкой необходимо создать условия для обеспечения естественной тяги — обустроить внешний дымоход и вентиляционную систему. А это дополнительные расходы.

Двухконтурные газовые котлы


Несомненное преимущество двухконтурного котла перед другим отопительным оборудованием — экономичность и функциональность. При правильном подборе он станет выгодным приобретением, которое надолго обеспечит дом и отоплением, и ГВС. Разумеется, если оборудование качественное. По роду своей деятельности специалисты «Мособлгаза» сталкивались с моделями самых разных производителей — устанавливали, обслуживали и ремонтировали. И не раз помогали покупателям своими рекомендациями. Выбирая двухконтурный газовый котел, какой лучше подойдет для вашего дома, обратите внимание на следующие модели.

Buderus Logamax U072-24K


Настенный газовый котел, стабильно работающий при перепадах давления газа, воды и напряжения. Отличается высоким уровнем надежности и безопасности, оборудован закрытой газовой горелкой, имеет компактные габариты и бесшумен в работе. Подходит для оснащения домов, квартир и нежилых помещений площадью до 240 м2.



Logamax U072-24K полностью подготовлен к установке — в комплект входит расширительный бак, встроенный циркуляционный насос, предохранительный и обратный клапан, датчик протока, регулирующие устройства. Вода нагревается по проточному принципу при прохождении потока через вторичный теплообменник. Управление котлом выполняется с помощью пяти кнопок, параметры отображаются на LCD-дисплее. Корпус защищен дополнительной теплоизоляцией от перегрева, предусмотрена опция защиты от замерзания. Кроме того, прибор можно перевести на работу с сжиженным газом, подключить комнатные терморегуляторы.

Wolf FGG-K-24


Благодаря закрытой камере сгорания, компактным размерам и низкому уровню шума эта настенная модель от крупного немецкого концерна считается одним из лучших вариантов двухконтурного котла для установки во внутренних помещениях загородных домов и коттеджей площадью до 240 м2. Прибор легко встраивается в инженерные коммуникации любой конфигурации, предоставляет большие возможности по регулированию температуры в системе отопления и ГВС. Адаптирован к российским условиям эксплуатации — устройство будет работать даже при падении давления воды и газа до критических отметок или снижении напряжения в электросети до 160 В. В комплектацию прибора входит трехступенчатый циркуляционный насос, первичный медный и вторичный теплообменник из нержавеющей стали, латунный гидравлический блок и встроенный манометр.



Также в Wolf FGG-K-24 воплощены передовые технологии, делающие эксплуатацию оборудования простой и комфортной. Прибор оснащен электронным авторозжигом, удобными терморегуляторами, отдельно для отопления и ГВС, и цифровым дисплеем, отображающим выставляемые температурные значения. Оборудован системой антизамерзания, есть возможность подключения комнатных датчиков температуры.

Viessmann Vitopend 100-W A1JB


На сегодняшний день лучший настенный двухконтурный котел среди всей модельной линейки немецкого производителя, отличающийся хорошим оснащением и множеством полезных опций. Здесь предусмотрена горелка с увеличенной степенью модуляции пламени, обеспечивающая плавное изменение мощности и возможность работы с пониженным расходом газа. Камера сгорания — закрытая, есть реле, отслеживающее уровень давления воды. Вся обвязка (предохранительная арматура и расширительный бачок) встроена в корпус. Модель рассчитана на обогрев площади до 240 м2.



Особого внимания заслуживает автоматика котла. В Vitopend 100-W A1JB реализовано программируемое управление, позволяющее с помощью четырех кнопок задавать не только температуру отопления и ГВС, но и режим работы в разные дни недели. Прибор поддерживает погодозависимое управление, регулирование уровня нагрева по температуре помещения. Возможно подключение к автоматике другого котла в качестве резервного.

Navien DELUXE 24K COAXIAL


Этот южнокорейский газовый двухконтурный котел — хороший выбор для покупателей, предпочитающих комфортабельность. Для удобства пользователей DELUXE 24K COAXIAL оснащен выносным пультом, входящим в комплектацию. Управление — электронное, с русифицированной панелью и возможностью программирования.



Прибор имеет тепловую мощность в 24 кВт, которой достаточно для отопления домов и квартир площадью до 240 м2. Мало чувствителен к низкому давлению воды и газа, защищен от перепадов давления. Оснащен закрытой камерой сгорания, внизу которой установлена турбина вентилятора, изменяющая свою производительность в зависимости от показаний датчиков и обеспечивающая оптимальное соотношение подаваемого воздуха и газа. Благодаря такой конструкции котел экономичен в потреблении энергоресурсов и отличается низкими теплопотерями.

Ferroli Fortuna F 24


Этот итальянский двухконтурный газовый котел — лучший вариант для большинства отечественных регионов. Модель эконом-класса выпущена специально для эксплуатации на территории России, поэтому при разработке устройства учитывались сложные климатические условия, вероятные перепады давления газа, скачки напряжения в электросети. Котел имеет компактный прямоугольный корпус, удобный для монтажа в углах и нишах, горелку закрытого типа и коаксиальный дымоход, что позволяет устанавливать модель в любых внутренних помещениях дома. Площадь обогрева — 190-240 м2.


Ferroli Fortuna F 24 продается с уже предустановленными значениями, выставленными на производстве, поэтому при монтаже не нужно выполнять пусконаладочные работы. Достаточно скорректировать настройки под индивидуальные условия эксплуатации с помощью электронного управления с программатором.

Navien DELUXE PLUS 24K COAXIAL


Еще одна модель от южнокорейского производителя, оснащенная усовершенствованной модулируемой системой турбонаддува, что делает этот двухконтурный котел лучшим по производительности. Здесь в камеру сгорания подается ровно столько воздуха, сколько необходимо для наиболее полного сгорания газа. Это позволяет снизить до минимума теплопотери, связанные с дымоудалением, повысить КПД оборудования и сэкономить топливо.



Котел также адаптирован под работу в России и мало чувствителен к нестабильной работе отечественных коммуникаций. Панель управления на русском языке встроена в корпус, имеет ЖК-дисплей, на котором отображаются вводимые параметры и режим работы устройства.

Navien DELUXE PLUS 16K COAXIAL


Менее мощный вариант предыдущей модели, рассчитанный на дома и квартиры площадью до 160 м2. Navien DELUXE PLUS 16K COAXIAL также имеет высокую производительность, экономичен в расходе топлива, нечувствителен к скачкам давления в газопроводе и защищен от перепадов в напряжения в электросети. Электронное управление, обеспечивающее простую и удобную регулировку температуры и настройку режимов, располагается на корпусе.

Почему хлопает газовый котел при включении и работе?

Если котел или газовая колонка начинают работать некорректно, это повод для беспокойства. В частности вас могут насторожить сильные или даже слабые хлопки, издаваемые оборудованием. Они могут свидетельствовать о серьезной проблеме или неисправности, но нередко устраняются буквально за пару секунд самостоятельно. Предлагаем посмотреть, почему хлопает газовый котел при включении или во время работы, как действовать в такой ситуации и в чем может быть первопричина проблемы.

Почему хлопает котел – причины

Причина хлопков всегда одна и та же – скопление лишнего объема газа перед розжигом. А вот причин, из-за чего это может происходить, есть довольно много.

Слабая тяга

Здесь в работу вступают простые законы физики. Когда котел или колонка работают, продукты горения от них выходят через дымоход. Обычно это происходит беспрепятственно. Но в холодное время года этот процесс меняется – пар и углекислый газ в трубе успевают остыть до того, как выйдут наружу. Остывая, они опускаются вниз, вновь попадая в колонку. Кроме того, продукты горения постепенно засоряют дымоход. Иногда сюда может попадать мусор с улицы, который можно удалить самостоятельно, но иногда приходится вызывать коммунальную службу. Из-за всех описанных явлений тяга ухудшается, появляются хлопки. Это одна из первых причин, почему бахает газовый котел при включении.

Есть простой способ проверить уровень тяги самостоятельно. Для этого достаточно поднести спичку к дымоотводу. Если тяга нормальная, то пламя наклонится к водонагревателю. Если оно не двигается, значит тяга слабая.

Нередко причина хлопков в газовом котле – расположение рядом активной вытяжки с вентилятором. Когда она работает, то может затягивать отработанный газ. Соответственно, когда водонагреватель работает, вытяжку лучше выключать. Слабая тяга может быть спровоцирована и тем, что все окна закрыты. Особенно если они металлопластиковые. В помещение просто не попадает достаточно воздуха для нормальной работы оборудования. Если пользуетесь газовым водонагревателем, лучше оставлять приоткрытой хотя бы форточку.

Сели батарейки

Банальная, но очень распространенная причина, почему бахает газовый котел. Многие современные колонки включаются при включении воды. Для розжига необходимо электричество, которое идет именно из батареек. Если батарейки новые и заряженные, розжиг происходит практически мгновенно. Если же они успели потерять значительную часть заряда, зажигание происходит с задержкой или не происходит вовсе. А горючее в это время уже подается. Всего за несколько секунд рабочая область наполняется большим количеством горючего, которое может вспыхнуть, издавая громкий хлопок в момент воспламенения.

Если вы открыли воду, но колонка не зажглась, тут же закройте воду обратно и поставьте новые батарейки. Как правило, проблема сразу же уходит, розжиг снова работает корректно.
Вообще мы рекомендуем отказаться от дешевых батареек. Лучше купить более дорогие алкалоидные модели от известных производителей. Они работают дольше и позволяют пользоваться отопительными приборами более безопасно.

Засорились отверстия горелки

Это распространенная проблема, почему хлопает газовый котел при работе. Если вы слышите необычный шум, возможно, нужно частично разобрать колонку и мягкой проволокой аккуратно прочистить жиклеры. Снимать их при этом не нужно. Рекомендуется вместе с этим прочистить еще и горелку, используя для этого мягкую щетку. Скорее всего, котел шуметь перестанет. Несвоевременное обслуживание является частой причиной сбоев работы системы отопления и нагрева воды.

Помните: любые манипуляции с отопительным оборудованием можно проводить только при наличии опыта, знаний и специальных инструментов. Это может быть опасно для здоровья и жизни. Мы рекомендуем обращаться к мастеру.

Другие распространенные причины хлопков

Основные причины, почему газовый котел при включении сильно хлопает, мы рассмотрели. Но есть и другие, которые встречаются хоть и реже, но иногда возникают. Решать их тоже стоит как можно скорее.

  1. Неправильно расположена искровая свеча. Из-за того, что она находится рядом с горелкой, при регулярном нагревании и остывании возможны деформации – она просто опускается ниже. Решается проблема просто – нужно открутить крепежный винт, поднять искровую свечу, закрутить винт обратно.
  2. Некачественный газ. Тоже нередкая проблема. Иногда в газе есть много разных примесей, которые могут вызывать неправильную работу котла. В том числе хлопки. Если проблема в этом, аналогичные сбои в работе будут и у ваших соседей. Поспрашивайте. Возможно, никаких действий предпринимать не нужно – все исправится когда пойдет нормальное топливо.
  3. Деформирован кожух. Изменения температуры могут провоцировать деформации корпуса. Если он прогнется внутрь, то искровая свеча может начать пробивать на корпус, давая в итоге хлопок. Выровнять корпус можно своими руками.

Почему важно устранять проблему незамедлительно?

Даже небольшие хлопки – это тревожные маячки, свидетельствующие о том, что оборудование неисправно. Если не решить проблему сразу, в дальнейшем она усугубляется. Котел может отключаться, кроме хлопков из котла выходит открытое пламя и т. д.

Несмотря на то, что современное оборудование оснащено хорошими системами защиты, владелец все равно должен пользоваться им грамотно, своевременно обслуживать, устранять засорения и прочее. Тогда котел или колонка будут работать долго, эффективно и без сбоев.

Если вы обнаружили, что котел хлопает при включении или шумит в процессе работы, а причину установить не получается, обратитесь к экспертам компании «Профтепло». Они проконсультируют вас в этом вопросе, а при необходимости сами диагностируют и устранят причину некорректной работы. Звоните: +7 (4842) 75 02 04.

Какой котел выбрать для отопления

Чтобы не замерзнуть зимой в результате ошибки выбора газового котла, мы собрали для Вас гайд по подбору отопительного оборудования в правильной последовательности. Именно так это делают опытные сантехники.


Тепловая мощность газового котла.


При выборе газового котла, как и любого другого стоит учитывать мощность. Мощность котла рассчитывается по принципу 1 кВт = 10 квадратных метров площади. В любой ситуации, конечно, правильно сделать теплотехнический расчет. Но если такой возможности нет, то исходим из формулы выше. Пример, котел мощностью 24 кВт отопит площадь до 240 квадратов. Меньше отопить можно, а больше не стоит, потому что расход газа увеличится до максимально возможного значения. По типовому газовому проекту на квартиру площадью до 100 м2, Горгаз прописывает мощность котла именно в 24 кВт, так как это самая распространенная и оптимальная мощность газовых котлов на российском рынке.


Энергозависимый или энергонезависимый котел.


По принципу работы газовые котлы могут быть: энергозависимые и энергонезависимые, иными словами требуют подключения к электричеству или нет. Если у Вас постоянные перебои с электричеством или сильно скачет напряжение, а может быть Вам просто принципиально не хочется подключать котел к электричеству, то выбор очевиден. Выбираем энергонезависимый котел. Но стоит учесть, что такие котлы в виду простоты и архаичности конструкции более «прожорливы». То есть потребление природного газа будет значительно больше, чем у энергозависимого котла. В свою очередь энергозависимые котлы более экономичны по топливу, комфортны в эксплуатации и имеют возможность плавно подстраиваться под температуру окружающей среды, экономя Ваши финансы. А при желании современный энергозависимый котел можно доукомплектовать комнатным термостатом, на котором можно настроить режимы и график работы котла, что даст помимо удобства значительный прирост экономии газа.





Одноконтурные или двухконтурные котлы.


Одноконтурные котлы греют только отопление, а двухконтурные могут нагревать отопительную жидкость и воду для горячего водоснабжения.


Здесь так же есть свои особенности. У двухконтурных котлов есть свои ограничения по производительности горячей воды. Приведем пример. Есть частный дом 250 квадратов, в нем живет 2 человека. Очевидно, что для 2 х человек достаточно обычно 2 – х контурного настенного котла мощностью 24 кВт и производительностью по воде в 14 литров в минуту. Однако если в этом же доме поместить мини гостиницу на 10 номеров с душевыми, то тот же котел уже никак не справится с такой большой потребностью по горячей воде. Причем, по отоплению он по-прежнему отлично подходит.


При большом потреблении горячей воды лучше подойдет схема одноконтурный котел и бойлер косвенного нагрева. Горячая вода в такой схеме будет всегда, даже если к Вам приехали друзья или родственники. А в ситуации, когда по непонятным причинам котел вышел из строя, в бойлере все равно будет необходимый запас горячей воды. Вы сможете принять душ или искупать ребенка.


Напольный или настенный котел.


Существует устоявшийся стереотип, что только напольные котлы бывают большой мощности и якобы настенные котлы не такие надежные. Это утверждение было актуально лет 20 – 30 назад. Сейчас надежность определяет производитель газового оборудования, а предел мощности для настенных котлов достигает 1 МВт (10 тысяч м2). На самом деле выбор диктует место установки, габариты выделенного пространства для котла и бюджет. Если предполагается замена старого напольного котла (например, ДОН или АОГВ) на новый, то проще конечно поставить напольный, но более современный. Если же установка будет в небольшой квартире, то по всем правилам необходим настенный котел, да он и компактнее.


Напольные котлы, как правило, конструктивно проще устроены, но более дорогие за счет минимального применения композитных материалов и большого количества стали и/или чугуна. Они много весят и чаще всего больше потребляют топлива.


Настенные котлы, напротив, более компактные, достаточно сложно устроены, но могут стоить гораздо меньше, за счет активного применения композитов и тонколистового металла. Чаще всего укомплектованы современной автоматикой с функциональными дисплеями.


Закрытая или открытая камера сгорания.


Открытую камеру сгорания Вы можете наблюдать в старых напольных котлах. Принцип простой: огонь греет воду в теплообменнике отопления (или горячей воды).  Для горения забирается воздух в камеру сгорания из помещения, в котором находится котел. А что бы воздуха было достаточно для процесса горения, нужен достаточно не маленький участок дымохода большого диаметра, для обеспечения соответствующей тяги. Как итог, мы имеем некоторые требования и ограничения для работы котла с открытой камерой сгорания.


Современные котлы с закрытой камерой сгорания компактны и практически не имеют ограничений. Их можно устанавливать в квартирах и домах. В современных и ветхих сооружениях. И нет необходимости портить фасад прокладкой дымохода. Ведь такому котлу достаточно прямого участка дымохода, длиной всего 750 мм. Так же благодаря тому, что автоматика управляет всеми процессами, котлы с закрытой камерой потребляют меньше топлива. Что является неоспоримым преимуществом в современных реалиях постоянно дорожающего топлива.


Так какой вариант выбрать. Как я уже писал выше, есть некоторые ограничения. Если котел с открытой камерой сгорания, то помещение должно иметь определенные требования по площади, вентиляции и нормам безопасности. И обязательно из этого помещения нужно будет проложить полноценный дымоход. Поэтому такие котлы не подходят для современных квартир и часто, для новых частных домов. Да и расход газа у таких котлов больше на 5 – 7 %.

Наши ребята
обладают достаточным опытом, чтобы учесть все особенности Вашей ситуации и
подобрать котел, который подходит именно Вам. Задайте вопросы здесь в чате или
приходите к нам в магазин. Купите оборудование, которое подходит именно Вам.

Какой котел выбрать — одноконтурный или двухконтурный?

Отопительные котлы, рассчитанные только на нагрев сетевой воды, называются одноконтурными. Газовые котлы, предназначенные не только для отопления, но и для горячего водоснабжения, называются двухконтурными.

На первый взгляд, создается впечатление, что двухконтурные котлы являются оптимальным решением для установки в загородном доме, что позволяет «одним выстрелом убить двух зайцев», обеспечив качественную работу отопительной системы и решив вопрос горячего водоснабжения.

Так ли это? Попробуем найти ответ на этот вопрос, сравнив принцип действия и эффективность работы одноконтурного и двухконтурного котла.

Как работает двухконтурный котел?

Двухконтурный котел сочетает в себе воедино два теплотехнических устройства: газовую водонагревательную колонку и котел. Проще говоря, имеющийся в нем горелка может использоваться либо для нагрева сетевой воды в системе отопления, или для нагрева воды для хозяйственных нужд.

В обычном режиме идет нагрев теплоносителя. При этом забора воды из системы горячего водоснабжения не происходит, но стоит открыть кран, предназначенный для горячей воды, автоматически включается ее нагрева, а вот нагрев теплоносителя в это время прекращается.

Имеется в виду, что расход горячей воды идет ограниченное время (допустим, 1:00), за которое сетевая вода не успеет остыть до критического значения и заметного снижения температуры в отапливаемом помещении не состоится. На самом деле так и бывает: система вполне успешно работает, обеспечивая и теплом, и горячей водой, до тех пор, пока горячая вода расходуется только через один кран.

При выборе двухконтурного котла, следует обращать внимание, что для эффективного теплоснабжения загородного дома площадью 130 квадратных метров вполне достаточно генератора тепла, рассчитанного на 15-20 кВт. При этом для нагрева проточной воды для одного крана или одной точки ее забора необходимо не менее 10кВт. Это означает, что открыв одновременно два крана, например, на кухне и в ванной комнате, потребитель отметит резкое снижение температуры воды.

В загородном доме горячая вода может понадобиться еще и в душе, в бане или в бассейне. Получается, что мощности котла, достаточной для отопления, на горячее водоснабжение просто не хватает.

Если увеличить мощность котла…

Казалось бы, решение найти несложно: нужно купить котел, мощности которого хватит для нагрева воды и для ванной, и для кухни, и для душа с бассейном. Если для нагрева воды, расходуемой через один водозаборный кран, нужно 10кВт, то для четырех кранов нужно 40кВт тепловой энергии. Это означает, что для такой системы горячего водоснабжения подойдет двухконтурный котел мощностью 40кВт.

Воды он нагреет столько, сколько нужно, но отапливать он должен площадь не менее 400 квадратных метров. Если возможности котла использовать частично, заставляя его работать с мощностью, меньшей половины ее номинального значения, котел просто выйдет из строя. Это можно сравнить с тем, что вы решите разрыхлить землю в горшке с цветами с помощью трактора.

Традиционный вопрос «что делать?»

Ответ на него сравнительно проста: для отопления и нагрева воды нужно использовать одноконтурный котел, предназначен только для отопления. Горячее водоснабжение при этом организуется с помощью накопительных бойлеров косвенного нагрева, использующие в качестве источника тепла нагретую для отопления сетевую воду.

Процесс этот простой и эффективный, что позволяет установить бойлер необходимого объема и постоянно иметь в нем запас горячей воды. При этом не нужно его подключения ни к электрическим сетям, ни к другим источником тепла. Принцип работы бойлера предельно прост: внутри бака с водой установлен змеевик, по которому движется нагретая сетевая вода.

При этом вода для горячего водоснабжения может нагреваться до той же температуры, что и вода в батареях. Подключение бойлера возможно в любом месте, где проходят трубы с водой для отопления. При этом можно использовать один общий бойлер на все краны в доме, а можно к каждому крана установить свой собственный бойлер меньшего объема.

Единственным недостатком одноконтурных котлов является то, что нагрев воды возможно только во время отопительного сезона. Летом для нагрева воды можно использовать это же оборудование, подключая его к другим источникам энергии: солнечных коллекторов или к электрической сети.

При этом одноконтурные котлы могут работать в любое время года, отдельно от системы отопления.

Выбор за вами.

Хотите больше узнать о системах отопления и водоснабжения?

Подписывайтесь на нашей канал в Telegram и будьте в курсе всех новинок!

Все новости

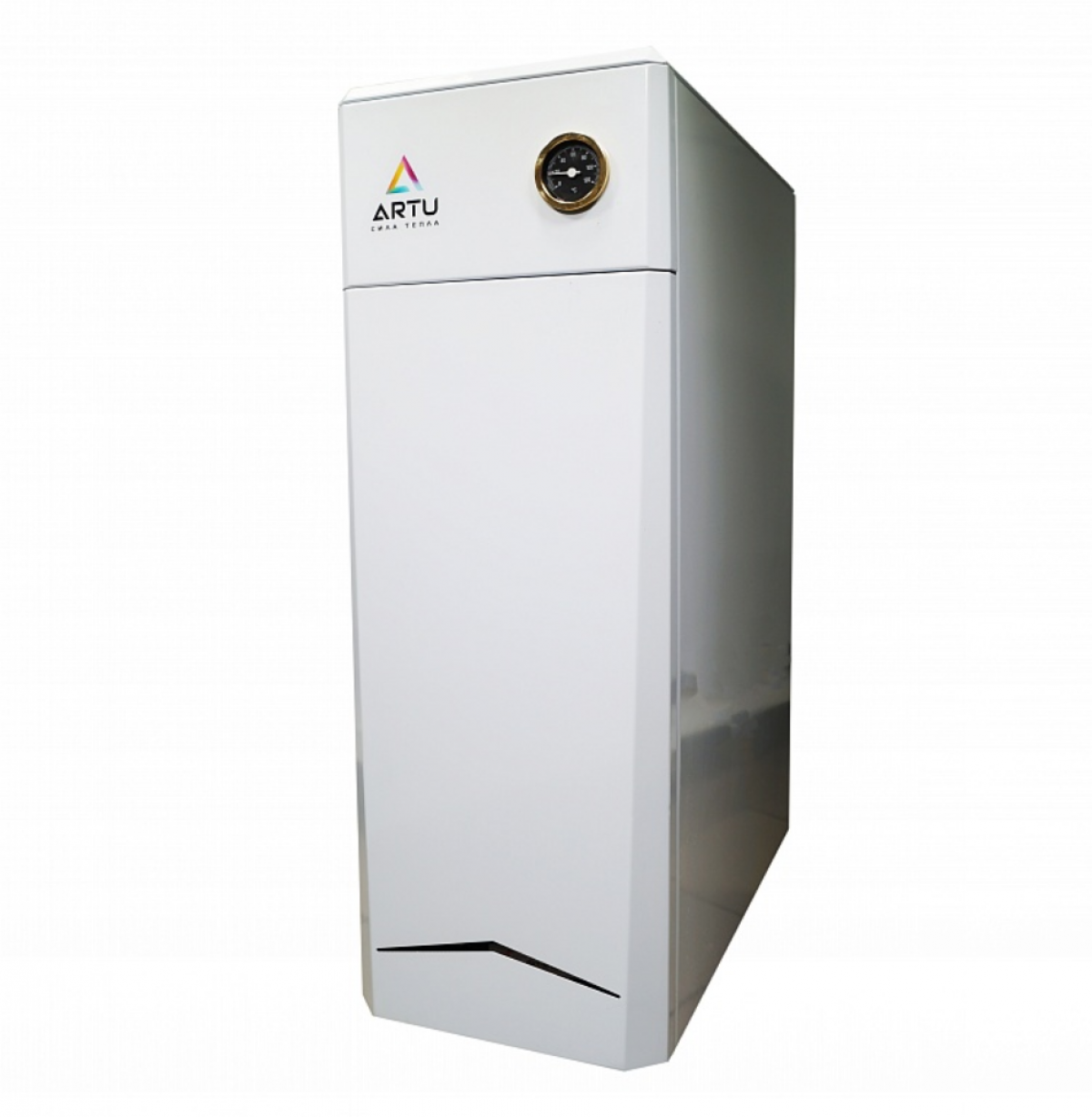

Котел АОГВ-11,6 с авт.

EUROSIT и САБК (Р)

АОГВ — один из лучших стальных котлов бытового назначения

Широкий модельный ряд от 7 до 29 кВт получило огромное распространение среди физических лиц применяемых данное оборудование для отопления жилых зданий: особняков, отдельно стоящих домов, гаражей и других жизненно важных строений в жизнедеятельность человека.

Оборудование производится на известном по всей России завода ОАО БОРИНСКОЕ. Нагляднее всего данный производитель запомнился нам котлам серией ИШМА с номинальной мощность от 25 до 100 кВт. Получив широкую популярность и положительные отзывы от реальных клиентов, завод поднял на новый уровень свои другие устройства: аппараты отопительные газовые водогрейные, что по сокращению 4 первых букв звучит как АОГВ.

Деталировка котла и его строение

Сердцем котла является пластинчатый теплообменник, который производится из 3 мм прочной пассивированной стали и отличается особой прочностью и практичностью. Средний срок службы такого материала при выполнении всех рекомендаций согласно инструкции по эксплуатации может варьироваться в диапазоне от 10 до 15-17 лет.

Для нагрева теплоносителя расположенного внутри полостей между сваренными пластинами используется атмосферная инжекционная горелка собственного производства из нержавеющий стали. Такой подход к разработке гарантирует максимальную совместимость и теплоотдачу с высоким КПД во время его работы. Низкий расход газа — это один из наиболее важных и значимых параметров при выборе котельного оборудования, например тут 29 кВт котел не будет в пике потреблять у Вас более чем 2,86 м3 в час. Из за небольшой цены производитель вынужден использовать проверенные материалы с небольшой моржой и приемлемым качеством. Если Вы хотите более дорогой и премиальный котел — будьте готовы заплатить в 2 или 3 раза больше чем за данный образец.

При оптимальных условиях эксплуатации (давление газа в системе и разряжение в дымоходе) и соблюдении всех рекомендаций, описанных внутри паспорта, предоставленного с котлом – его технические характеристики могут улучшаться, а коэффициент полезного действия увеличиваться.

Ключевые особенности и плюсы аппаратов АОГВ

На ваш вкус в модельном ряде по помимо мощности можно выбрать любую автоматику на выбор:

  • EUROSIT: многофункциональный Итальянский регулятор с модуляционным термостатом энергозависимого типа. Управляется с помощью магнитного клапана через термоэлектрические провода при помощи специальных импульсов.
  • САБК-М: отечественный производитель пневмомеханических устройств энергонезависимого типа предназначенных для управления показателями котлам через импульсные трубки.
  • Minisit: усовершенствованная модель по количеству пропускаемого газа.

Так же в линейке присутствует оборудование которое оснащается вторым теплообменником из медных трубок и предназначено для приготовления горячей воды используемой в бытовых целях. Котлы полностью повторяют строение классических АОГВ, но имеют название АКГВ с такой же приставкой из присоединительных размеров, и мощностного ряда.

Почему котел АОГВ-Боринское является универсальным выбором среди прямых конкурентов?

Если в модели названия котла Вы видите букву Р – то это значит, что котлы имеют присоединительные размеры к системе отопления аналогичные аппаратам производства РостовГазАппарат. Если в модели котлы Вы видите букву М – то это значит, что котлы имеют присоединительные размеры к системе отопления аналогичные аппаратам производства ЖМЗ (Жуковские). Если буква в модели никакая не указана, то Вы получаете котел с тем присоединительными размерами, которые были разработаны уникально заводом изготовителем расположенным под городом Липецк. Благодаря этой универсальности данный завод обеспечивает удобство монтажа и обслуживания с значительной экономией суммы денег конечному покупателю на переоборудование труб в вашей системе отопления.

Внешний вид автоматизированного аппарата для отопления помещений

Cнаружи декоративный металл котла покрыт стойкой белой полимерной краской, которая не желтеет обеспечивая красивый внешний вид в течении долгих лет его использования.

Наша компания с уверенностью готова назвать марку АОГВ лучшей в соотношении таких параметров как цена и качество.

Котлы и сосуды под давлением без топки

A. Сфера действия Закона Пенсильвании о котлах и сосудах под давлением без топки

B. Требования к установке котла (если он не из чугуна)

C. Требования к установке котла (если он из чугуна)

D. Требования к установке бестопливных сосудов под давлением

E. Периодические проверки котлов или сосудов под давлением

F. Ремонт/модификация существующих котлов или сосудов под давлением

Г.Требования к отчетности о несчастных случаях

H. Комиссии инспекторов котлов Пенсильвании

I. Вопросы

J. Формы (Все формы подразделения котлов)

K. Тарифный план

L. Закон и правила о котлах

A. Сфера действия Закона Пенсильвании о котлах и сосудах под давлением без топки

  • Закон Пенсильвании о котлах и сосудах под давлением без топки и его положения требуют, чтобы Министерство труда и промышленности:
  • Утвердить установку или перемещение всех котлов и сосудов под давлением без топки.
  • Периодически проверяйте эти устройства.
  • Выдать полномочия всем лицам, проверяющим эти устройства.

Правоприменение осуществляется персоналом котельной Департамента (или уполномоченными страховыми инспекторами).

СЛЕДУЮЩИЕ УСЛОВИЯ НЕ ПОДЛЕЖАТ ОТ КОНТРОЛЯ КОТЕЛЬНОГО ПОДРАЗДЕЛЕНИЯ:

  1. Котельные установки в индивидуальном жилом доме (при условии, что бизнес не расположен в доме) или в многоквартирных домах с четырьмя (4) или менее жилыми единицами.
  2. Котельные установки в сельскохозяйственных постройках, используемых для сельскохозяйственных работ (это не включает сельскохозяйственные постройки, где осуществляется продажа или где может производиться сельскохозяйственная переработка).
  3. Котлы или сосуды под давлением без топки, находящиеся в собственности и под управлением федерального правительства.
  4. Накопительные водонагреватели и проточные водонагреватели, если не превышено ни одно из следующих ограничений:
    • Потребление тепла 200 000 БТЕ в час.
    • Температура воды 210°F.
    • Номинальная вместимость по воде 120 галлонов.
  5. Бестопливные сосуды под давлением, используемые для транспортировки сжатых газов, если они сконструированы и эксплуатируются в соответствии со спецификациями и правилами Министерства транспорта США.
  6. Воздушные баллоны, расположенные на транспортных средствах, работающих в соответствии с правилами и положениями других агентств Содружества, и используемые для перевозки пассажиров или грузов.
  7. Резервуары для воздуха, установленные на полосе отчуждения железных дорог и используемые непосредственно при работе стрелочных переводов и сигналов под федеральной юрисдикцией или юрисдикцией Содружества.
  8. Необожженные сосуды под давлением с внутренним или внешним рабочим давлением, не превышающим 15 фунтов на квадратный дюйм, без ограничений по размеру, если они оснащены утвержденными предохранительными устройствами.
  9. Необожженные сосуды под давлением, объем и давление которых не превышают следующие пределы (это не относится к контейнерам для сжиженного нефтяного газа):
    • Объем 5 куб. футов и расчетное давление 250 фунтов на кв. дюйм.
    • Объем 3 кубических фута и расчетное давление 350 фунтов на кв. дюйм
    • Объем от 1 до 1 1/2 кубических футов и расчетное давление 600 фунтов на квадратный дюйм.
  10. Необожженные сосуды под давлением с внутренним диаметром не более 6 дюймов без ограничений по длине или давлению сосуда.
  11. Бестопочные сосуды под давлением номинальной водоемкостью до 120 галлонов, содержащие воду под давлением, в том числе содержащие воздух, захваченный в системе, сжатие которого служит только подушкой.
  12. Фильтры и умягчители с номинальной водосодержащей емкостью 120 галлонов или менее и давлением не более 100 фунтов на квадратный дюйм при температуре окружающей среды.
  13. Теплообменники кондиционеров (чиллеры) с расчетным давлением не более 300 psi и температурой воды не более 210°F.

Примечание: Работы, не подпадающие под действие закона Пенсильвании о котлах, могут подпадать под требования Единого строительного кодекса (UCC) — уточните у уполномоченного представителя строительных норм и правил.

B. Требования к котловым установкам (если они не изготовлены из чугуна)

  1. Нагреватели питьевой воды емкостью более 120 галлонов или потребляемой теплотой 200 000 британских тепловых единиц требуют осмотра, но не требуют формы заявки или сборов, указанных ниже.Если водонагреватель сконструирован в соответствии со стандартами ASME и удовлетворяет требованиям к зазорам (минимум 18 дюймов спереди, сзади и с обеих сторон и 30 дюймов перед крышкой люка, если применимо), устройство может быть установлено без получения разрешение отдела котельных Чтобы уведомить местного инспектора и организовать проверку вашего водонагревателя, напишите в отдел по котлам по адресу [email protected] или позвоните в отдел по котлам (717-214-4319)
  2. .
    Если котел соответствует требованиям к свободному пространству (минимум 30 дюймов спереди, сзади и с обеих сторон и 72 дюйма сверху) , выполните следующие действия:

    • Отправьте полностью заполненную копию
      НАМЕРЕНИЕ НА УСТАНОВКУ КОТЛА (ЛИБИ-302) форма
      для каждого устанавливаемого блока .

      Обязательно обратите внимание на следующее:

      Если блок представляет собой котел, который будет перемещен, вы также должны предоставить копию
      РАЗРЕШЕНИЕ НА ПЕРЕМЕЩЕНИЕ КОТЛА ИЛИ БЕСПОГРУЗОЧНОГО СОСУДА (LIBI-301) форма с намерением установить форму.

      Если устройство новое и было изготовлено в соответствии с кодом ASME, вы должны приложить копию
      Отчет производителя с данными с вашим представлением.

    • Осуществить оплату чеком или денежным переводом на адрес
      Содружество Пенсильвании .Нажмите здесь, чтобы ознакомиться с графиком платежей.

      Примечание: При отправке бланков намерений для двух котлов общая сумма платежа удваивается по сравнению с комиссией, указанной в таблице комиссий. Если требуется одобрение трех котлов в одной и той же котельной, общая сумма платежа будет утроена по сравнению с размером, указанным в таблице.

    • Отправьте эти предметы по почте:

      PA Департамент труда и промышленности
      Boiler Division
      651 Boas Street, Room 1606
      Harrisburg, PA 17121

      После одобрения Котельное подразделение направит заявителю копию формы НАМЕРЕНИЕ УСТАНОВИТЬ КОТЕЛ с разрешением на установку агрегата, указанного на копии.В форме также будет указано имя государственного инспектора и номер телефона, по которому можно позвонить для окончательной проверки. (Уполномоченный страховой инспектор также может провести требуемую проверку.)

      После проверки и утверждения установки котел может быть запущен в эксплуатацию. Отделение котлов выдает Акт эксплуатации после получения отчета инспектора об инспекции и после отправки по почте счета на оплату ежегодного сбора за сертификат и сбор за инспекцию. Копия этого сертификата должна находиться на видном месте в котельной.

  3. Если котел не соответствует требованиям по зазорам (минимум 30 дюймов спереди, сзади и с обеих сторон и 72 дюйма над головой), выполните следующие действия:

    • Предоставьте три комплекта планов установки, нарисованных на бумаге. размером не менее 18 x 24 дюймов и в масштабе не менее ¼ дюйма = 1 фут. На них должен быть показан план этажа со всеми объектами в котельной. Приподнятый вид, показывающий пролом и дымовую трубу, также требуется, когда минимальный зазор над потолком (72 дюйма) не может быть соблюден.
    • Осуществить платеж чеком или денежным переводом на имя
      Содружество Пенсильвании , для каждого котла.
      Нажмите здесь, чтобы ознакомиться с графиком платежей.

      Примечание: При отправке бланков намерений для двух котлов общая сумма платежа удваивается по сравнению с комиссией, указанной в таблице комиссий. Если требуется одобрение трех (3) или более котлов в одной и той же котельной, общая сумма платежа будет в три раза превышать сумму, указанную в таблице платежей.

    • Отправьте одну копию
      ЗАПРОС ОТКЛОНЕНИЯ КОТЛА
      ЗАЯВЛЕНИЕ ПРОМЫШЛЕННОГО СОВЕТА (ЛИБИ-303). Обратите внимание, что для каждого котла, для которого требуется отклонение, необходимо подавать отдельный запрос.
    • Оплатить через
      отдельный чек или денежный перевод, подлежащий оплате
      Содружество Пенсильвании для этого запроса на промышленный совет.
    • Отправьте эти предметы по почте:

      PA Департамент труда и промышленности
      Boiler Division
      651 Boas Street, Room 1606
      Harrisburg, PA 17121

Если Промышленный совет удовлетворит запрошенное отклонение, «Письмо с планом», утверждающее установку, вместе с копией разрешения Промышленного совета на отклонение и двумя наборами планов.Письмо об утверждении плана будет содержать имя и номер телефона инспектора Котельного отдела, которого необходимо вызвать для осмотра установки котла. (Уполномоченный страховой инспектор также может провести требуемую проверку.)

Письмо с планом, отклонение Промышленного совета и один комплект планов должны постоянно храниться в доступном месте в котельной.

После проверки и утверждения установки котел может быть запущен в эксплуатацию. Подразделение котлов выдает Сертификат эксплуатации после получения отчета об инспекции от нашего инспектора и после отправки по почте счета на оплату ежегодного сбора за сертификат и сбор за инспекцию.Копия этого сертификата должна находиться на видном месте в котельной.

C. Требования к котловым установкам (если они изготовлены из чугуна)

  1. Если чугунный котел удовлетворяет требованиям к свободному пространству (минимум 30 дюймов спереди, сзади и с обеих сторон и 72 дюйма сверху) , выполните следующие действия:

    • Представить полностью заполненную копию формы НАМЕРЕНИЕ УСТАНОВИТЬ КОТЕЛ (LIBI-302)
      для каждого устанавливаемого блока .

      Обязательно обратите внимание на следующее:

      Если блок представляет собой котел, который будет перемещен, вы также должны предоставить копию
      РАЗРЕШЕНИЕ НА ПЕРЕМЕЩЕНИЕ КОТЛА ИЛИ БЕСПОГРУЗОЧНОГО СОСУДА (LIBI-301) форма с намерением установить форму.

    • Осуществить оплату чеком или денежным переводом на адрес
      Содружество Пенсильвании .
      Нажмите здесь, чтобы ознакомиться с графиком платежей.

      Примечание: При отправке бланков намерений для двух котлов общая сумма платежа удваивается по сравнению с комиссией, указанной в таблице комиссий.Если требуется одобрение трех котлов в одной и той же котельной, общая сумма платежа будет в три раза превышать сумму, указанную в таблице платежей.

    • Отправьте эти предметы по почте:

      PA Department of Labor & Industry
      Boiler Division
      651 Boas Street, Room 1606
      Harrisburg, PA 17121

НА УСТАНОВКУ КОТЛА форма с разрешением на установку агрегата, отмеченного на копии. В форме также будет указано имя инспектора и номер телефона, по которому можно позвонить для проведения гидростатических испытаний.(Уполномоченный страховой инспектор также может провести требуемую проверку. )

Во время требуемого гидростатического испытания вы должны предоставить полностью заполненную копию
ОТЧЕТ О МОНТАЖЕ ЧУГУННОГО КОТЛА (LIBI-236) для каждого устанавливаемого агрегата. Гидростатические испытания будут проводиться при 1,5-кратном максимально допустимом рабочем давлении для водогрейных котлов и 45 фунтов на квадратный дюйм для паровых котлов.

После проверки и утверждения установки котел может быть запущен в эксплуатацию.Отделение котлов выдает Акт эксплуатации после получения отчета инспектора об инспекции и после отправки по почте счета на оплату ежегодного сбора за сертификат и сбор за инспекцию. Копия этого сертификата должна находиться на видном месте в котельной.

  1. Если чугунный котел не соответствует требованиям к свободному пространству (минимум 30 дюймов спереди, сзади и с обеих сторон и 72 дюйма сверху), выполните следующие действия:

    • Представить три комплекта планов установки, нарисованных на бумаге размером не менее 18 x 24 дюймов и в масштабе не менее ¼ дюйма = 1 фут. На них должен быть показан план этажа со всеми объектами в котельной. Приподнятый вид, показывающий пролом и дымовую трубу, также требуется, когда минимальный зазор над потолком (72 дюйма) не может быть соблюден.
    • Осуществить платеж чеком или денежным переводом на имя
      Содружество Пенсильвании , для каждого котла.
      Нажмите здесь, чтобы ознакомиться с графиком платежей.

      Примечание: При отправке бланков намерений для двух котлов общая сумма платежа удваивается по сравнению с комиссией, указанной в таблице комиссий.Если требуется одобрение трех (3) или более котлов в одной и той же котельной, общая сумма платежа будет в три раза превышать сумму, указанную в таблице платежей.

    • Отправьте одну копию
      ЗАПРОС ОТКЛОНЕНИЯ КОТЛА
      ЗАЯВЛЕНИЕ ПРОМЫШЛЕННОГО СОВЕТА (ЛИИБ-303).
      Обратите внимание, что для каждого котла, для которого требуется отклонение, необходимо подавать отдельный запрос.
    • Оплатить через
      отдельный чек или денежный перевод, подлежащий оплате
      Содружество Пенсильвании для этого запроса на промышленный совет.
    • Отправьте эти предметы по почте:

      PA Министерство труда и промышленности
      Boiler Division
      651 Boas Street, Room 1606
      Harrisburg, PA 17121

«Письмо с планом», утверждающее установку, вместе с копией разрешения Промышленного совета на отклонение и двумя наборами планов. Письмо об утверждении плана будет содержать имя и номер телефона инспектора Котельного отдела, которого необходимо вызвать для осмотра установки котла.(Уполномоченный страховой инспектор также может провести требуемую проверку.)

Во время требуемого гидростатического испытания вы должны предоставить полностью заполненную копию
ОТЧЕТ О МОНТАЖЕ ЧУГУННОГО КОТЛА (LIBI-236)
для каждого устанавливаемого блока . Гидростатические испытания будут проводиться при 1,5-кратном минимально допустимом рабочем давлении для водогрейных котлов и 45 фунтов на квадратный дюйм для паровых котлов.

После проверки и утверждения установки котел может быть запущен в эксплуатацию.Подразделение котлов выдает Сертификат эксплуатации после получения отчета об инспекции от нашего инспектора и после отправки по почте счета на оплату ежегодного сбора за сертификат и сбор за инспекцию. Копия этого сертификата должна находиться на видном месте в котельной.

D. Требования к установке бестопливных сосудов под давлением

  1. Если несгораемый сосуд под давлением сконструирован по стандарту ASME и будет удовлетворять требованиям к зазору (минимум 18 дюймов спереди, сзади и с обеих сторон и 30 дюймов перед крышкой люка ), агрегат может быть установлен без получения разрешения от Котельное отделение.

    После установки необожженного сосуда под давлением и перед вводом его в эксплуатацию устройство должно быть проверено и одобрено.

    Если у вашей страховой компании есть уполномоченный инспектор, позвоните в компанию и договоритесь об осмотре.

    Если у вашей страховой компании нет уполномоченного инспектора, вы должны отправить электронное письмо в отдел по котлам по адресу [email protected] или позвонить в отдел по котлам (717-214-4319), чтобы договориться о проведении необходимой проверки. Вы также можете отправить этот запрос по факсу 717-705-7262.Если вы отправляете запрос по факсу, не забудьте указать номер телефона, по которому мы можем связаться с вами в обычные рабочие часы (с 8:00 до 17:00).

    После прохождения проверки можно использовать сосуд высокого давления без огня. Подразделение котлов выдает Сертификат эксплуатации после получения отчета об инспекции от нашего инспектора и после отправки по почте счета на оплату ежегодного сбора за сертификат и сбор за инспекцию. Копия этого сертификата должна находиться на видном месте в котельной.

  2. Если необожженный сосуд высокого давления не соответствует требованиям к зазору (минимум 18 дюймов спереди, сзади и с обеих сторон и 30 дюймов перед крышкой люка ), выполните следующие действия:

    • Отправьте одну копию
      ЗАПРОС НА ОТКЛОНЕНИЕ ДЛЯ БЕЗ ГОРЯЧЕГО СОСУДА ПОД ДАВЛЕНИЕМ
      ЗАЯВЛЕНИЕ ПРОМЫШЛЕННОГО СОВЕТА (ЛИИБ-305). Обратите внимание, что для каждого судна, требующего отклонения, необходимо подавать отдельный запрос.
    • Осуществить оплату чеком или денежным переводом на имя
      Содружество Пенсильвании , для этого запроса Промышленного совета.
    • Отправьте эти предметы по почте:

      PA Министерство труда и промышленности
      Boiler Division
      651 Boas Street, Room 1606
      Harrisburg, PA 17121

    Заказ Промышленного Совета собственнику.

    После проверки и утверждения установки судно может быть введено в эксплуатацию. Подразделение котлов выдает Сертификат эксплуатации после получения отчета об инспекции от нашего инспектора и после отправки по почте счета на оплату ежегодного сбора за сертификат и сбор за инспекцию. Этот сертификат должен быть размещен на видном месте в помещении, где находится необожженный сосуд высокого давления.

E. Периодические проверки котлов или сосудов под давлением

Все котлы и сосуды под давлением, которые должны соответствовать Закону штата Пенсильвания о котлах и сосудах под давлением без сжигания топлива, подлежат периодическим проверкам.

Эти периодические проверки должны проводиться лицом, имеющим действующую комиссию инспекторов котлов Пенсильвании. Если у вашей страховой компании есть уполномоченный инспектор, позвоните в компанию и договоритесь об осмотре.

Если у вашей страховой компании нет уполномоченного инспектора, вы должны позвонить в Отдел котлов (717-214-4319), чтобы договориться о проведении необходимой проверки. Вы также можете отправить этот запрос по факсу 717-705-7262. Если вы отправляете запрос по факсу, не забудьте указать номер телефона, по которому мы можем связаться с вами в обычные рабочие часы (с 8:00 до 17:00).

Полевые проверки должны проводиться в соответствии со следующим:

  • Энергетические котлы и технологические котлы будут проверяться внутри и снаружи, когда они не находятся под давлением, каждые 12 месяцев. Тем не менее, Департамент может продлить внутренние проверки энергетических котлов до 24 месяцев, а внутренние проверки технологических котлов — до 60 месяцев, если котел проходит ежегодную внешнюю проверку и соответствует требованиям, изложенным в разделе 3a. 111(2) регламента.
  • Внутренний и внешний осмотр паропаровых котлов низкого давления, не находящихся под давлением, будет проводиться каждые 24 месяца.
  • Внешний осмотр котлов горячего водоснабжения будет проводиться каждые 24 месяца. Инспектор может потребовать внутреннюю инспекцию из-за возраста или состояния судна. Департамент устно или письменно уведомит владельца или оператора котла о необходимости проведения внутренней проверки.
  • Внутренний осмотр стальных водогрейных котлов будет проводиться каждые 48 месяцев. Внешние проверки будут проводиться каждые 24 месяца.
  • Внутренние и внешние проверки котлов низкого давления в школах будут проводиться каждые 24 месяца.
  • Внешний осмотр чугунных котлов будет проводиться каждые 24 месяца и будет включать внутренний осмотр топки. Установка должна быть промыта до полной чистоты, если со стороны воды появляется ил.
  • Необожженные сосуды под давлением будут проверяться каждые 36 месяцев. Инспектор может потребовать внутренних инспекций из-за возраста или состояния судна. Департамент устно или письменно уведомит владельца или оператора котла о необходимости проведения внутренней проверки.

Владельцы или пользователи должны подготовить котел или сосуд высокого давления без топки к внутренней проверке в соответствии с ANSI/NB23 после уведомления инспектора.
Инспекторы не будут проверять котел или сосуд высокого давления без топки, если они не подготовлены должным образом к внутренней инспекции .

F. Ремонт/переделка котлов или сосудов под давлением

Если требуется ремонт или переделка одобренного котла или сосуда под давлением, сначала необходимо вызвать уполномоченного инспектора для консультации и рекомендаций относительно наилучшего метода выполнения такого ремонта.

Ремонт или модификация должны соответствовать всем применимым положениям Кодекса инспекций Национального совета (ANSI/NB 23).

Только производители или ремонтные компании, имеющие отметку «R» Национального совета, могут выполнять сварные ремонты, модификации или замену труб.

G. Требования к сообщению об авариях

Все аварии или взрывы, связанные с котлами или сосудами под давлением без огня, подпадающие под действие Закона штата Пенсильвания о котлах и сосудах под давлением без огня, подпадают под следующие специальные требования к уведомлению.

Сразу же после (в течение 24 часов) инцидента владелец, пользователь или оператор должны уведомить Департамент о происшествии. Это можно сделать одним из следующих способов:

  1. По телефону 717-772-2443.
  2. Сообщение по факсу на номер 717-705-7262
  3. Электронная почта
    [email protected]
  4. Сообщение, доставленное вручную по адресу:

    PA Department of Labor & Industry
    Boiler Division
    651 Boas Street, Room 1606
    Harrisburg, PA 17121

После уведомления об аварии инспектор Департамента будет поручено провести расследование.

До тех пор, пока инспектор Департамента не прибудет для расследования инцидента, никто не должен снимать или иным образом трогать котел, сосуд высокого давления или связанные с ними части или оборудование, за исключением случаев, когда это абсолютно необходимо для предотвращения причинения вреда людям или имуществу.

Прежде чем устройство снова будет введено в эксплуатацию, оно должно пройти проверку.

В течение пяти (5) дней после аварии владелец, пользователь или оператор должны подать полностью заполненную копию
ОТЧЕТ ОБ АВАРИИ С КОТЛОМ ИЛИ БЕЗ ГОРЯЧЕГО СОСУДА ПОД ДАВЛЕНИЕМ (LIBI-306).

Это следует отправить по факсу (717-705-7262) или по почте по следующему адресу:

PA Department of Labor & Industry
Boiler Division
Room 1614, L&I Building
651 Boas Street
Harrisburg, PA 17121

H. Комиссии инспекторов по котлам Пенсильвании

Лицо должно иметь действующую Комиссию инспекторов Пенсильвании для проверки котлов и сосудов под давлением без топки в Содружестве. Чтобы получить комиссию Пенсильвании, человек должен соответствовать одному из критериев, перечисленных ниже.

  1. Быть сотрудником компании, уполномоченной страховать котлы и сосуды под давлением, работающие без газа.
  2. Быть сотрудником владельца котла или бестопливного сосуда под давлением, который уполномочил их проводить проверки котлов или бестопливного сосуда под давлением, которые участвуют в технологических операциях.
  3. Быть сотрудником Содружества Пенсильвании.

Департамент труда и промышленности предлагает экзамены для комиссий инспекторов штата Пенсильвания в течение всего года.Кандидаты должны подать заявку как минимум за один месяц до того, как они запланируют сдачу экзамена.

Чтобы подать заявку, предоставьте все следующее:

  • An
    ЗАЯВЛЕНИЕ ДЛЯ ИНСПЕКТОРСКОЙ КОМИССИИ КОТЛОВ ПЕНСИЛЬВАНИИ (LIBI-304).
  • Копия действительной карты комиссии Национального совета.
  • Распечатанное подтверждение того, что компания заявителя уполномочена оформлять страховку в Пенсильвании для страхования котлов и сосудов под давлением без топки или что заявитель является сотрудником владельца котла или сосуда под давлением без топки, который уполномочил их проводить проверки котлов или сосудов под давлением без топки которые участвуют в технологических операциях.
  • Оплата в размере общей стоимости экзамена и удостоверения личности чеком или денежным переводом в пользу Содружества Пенсильвании.
    Нажмите здесь, чтобы ознакомиться с графиком платежей.

Заявитель, не сдавший первоначальный экзамен Инспекторской комиссии PA, имеет право сдать экзамен еще два раза, если он сдан в течение одного года, без уплаты дополнительных сборов.

Комиссия PA действует в течение одного (1) календарного года.

Чтобы обновить комиссию Пенсильвании, физические лица должны предоставить следующее:

  • ЗАЯВЛЕНИЕ ДЛЯ ИНСПЕКТОРСКОЙ КОМИССИИ КОТЛОВ ПЕНСИЛЬВАНИИ (LIBI-304).
  • Копия удостоверения комиссии PA.
  • Копия действующей карточки комиссии Национального совета.
  • Распечатанное подтверждение того, что компания заявителя уполномочена оформлять страховку в Пенсильвании для страхования котлов и сосудов под давлением без топки или что заявитель является сотрудником владельца котла или сосуда под давлением без топки, который уполномочил их проводить проверки котлов или сосудов под давлением без топки которые участвуют в технологических операциях.
  • Чек или денежный перевод на сумму платы за новую учетную карту.

Информацию об экзаменах комиссии Национального совета можно найти по адресу:
www.nationalboard.org.

Заявки и соответствующие сборы следует направлять по почте:

Министерство труда и промышленности
Отдел сертификации, аккредитации и лицензирования
651 Boas Street, Room 1606
Harrisburg, PA 17121

Свяжитесь с отделом сертификации, аккредитации и лицензирования по телефону 7 772-3396, если у вас есть какие-либо вопросы о получении комиссии PA.

I. Вопросы

Если у вас есть вопросы о требованиях Министерства труда и промышленности к котлам или сосудам под давлением без сжигания топлива, на которые нет ответа на этих веб-страницах, пишите, пишите по электронной почте, звоните или отправляйте факс в Департамент по телефону:

PA Министерство труда и промышленности
Boiler Division
651 Boas Street, Room 1606
Harrisburg, PA 17121



J.

Формы (Все формы подразделения котлов)

Отчет об установке чугунного котла (ЛИБИ-236)

Разрешение на перемещение котла или сосуда под давлением без топки (LIBI-301)

Намерение установить котел (LIBI-302)

Запрос на изменение котла — Ходатайство промышленного совета (LIIB-303)

Запрос на отклонение сосуда под давлением без огня — Петиция промышленного совета (LIIB-305)

Запрос на отклонение от водонагревателя — Ходатайство промышленного совета (LIIB-304)

Заявление о сдаче экзамена на комиссию инспектора по котлам PA или комиссию по обновлению (LIBI-304)

Отчет о происшествии с котлом или сосудом под давлением без огня (LIBI-306)

Запрос специального номера PA (LIBI-805)

К.Тарифный план

L. Закон о котлах и постановления

Нажмите на одну из ссылок ниже, чтобы получить доступ к копии Закона о котлах и постановлений, реализующих этот закон.

Закон о котлах и бестопливных сосудах под давлением (Закон 104 от 2013 г.)

Правила о котлах и бестопливных сосудах под давлением

Часто задаваемые вопросы по котлам | Часто задаваемые вопросы

Требуют ли осмотра котлы, расположенные в многоквартирных домах?

Нужно ли проверять водонагреватели?

Должны ли водонагреватели изготавливаться в соответствии с нормами ASME?

Нужна ли мне проверка воздушного резервуара или сосуда высокого давления?

Нужно ли мне публиковать сертификат на котел или сосуд под давлением (воздухосборник)?

Сколько будет стоить государственная проверка моего котла или сосуда высокого давления?

Является ли штат Нью-Гэмпшир единственным штатом, требующим проверки котлов и сосудов высокого давления?

Мой бойлер или сосуд высокого давления протекает.Могу ли я его отремонтировать?

Государственные паспорта на котлы и сосуды под давлением получены с неправильными номерами. Что я делаю?

Что делать, если мне нужно продлить срок проверки моего котла или сосуда высокого давления?

Что делать, если инспектор по котлам обнаружил нарушения правил?

В чем разница между котлом высокого и низкого давления?

Что делать, если я получил уведомление о просроченном котле или сосуде высокого давления?

Кто имеет право проводить проверки котлов и сосудов под давлением в Нью-Гемпшире?

Требуют ли осмотра котлы, расположенные в многоквартирных домах?

Да, если выходная мощность БТЕ составляет 200 000 БТЕ или более и расположена в здании из трех или более единиц (RSA 157-A:6,III; RSA 157-A:8).

Нужно ли проверять водонагреватели?

Да, если они имеют входную мощность 200 000 БТЕ в час (RSA 157-A:6,III; RSA 157-A:8; RSA 157-A:10).

Должны ли водонагреватели изготавливаться в соответствии с нормами ASME?

Да (Глава LAB 1202.01 Административных правил Нью-Гэмпшира; Кодекс Американского общества инженеров-механиков по котлам и сосудам под давлением, издание 2015 г. ).

Нужна ли мне проверка воздушного резервуара или сосуда высокого давления?

Да, при условии, что его объем составляет пять кубических футов (RSA 157-A:6,III; RSA 157-A:8; RSA 157-A:10).

Нужно ли мне публиковать сертификат на котел или сосуд под давлением (воздухосборник)?

Да (RSA 157-A:9-a,V).

Сколько будет стоить государственная проверка моего котла или сосуда высокого давления?

За инспекции, проводимые сотрудниками Министерства труда, взимается плата в размере 100 долларов США в час. (РСА 157-А:3)

Является ли штат Нью-Гэмпшир единственным штатом, требующим проверки котлов и сосудов высокого давления?

Нет. В настоящее время 48 или 50 штатов проводят такие проверки.

Мой бойлер или сосуд высокого давления протекает. Могу ли я его отремонтировать?

Да. Если требуется сварка, она должна выполняться подрядчиком, имеющим штамп «R» (Глава LAB 1203.02 Административных правил Нью-Гэмпшира «Ремонт и переделки»).

Государственные паспорта на котлы и сосуды под давлением получены с неправильными номерами. Что я делаю?

Обратитесь к инспектору.

Что делать, если мне нужно продлить срок проверки моего котла или сосуда высокого давления?

Письмо должно быть представлено до истечения срока действия (Административные правила штата Нью-Гэмпшир для главы LAB 1202.01 Котлы и сосуды под давлением).

Что делать, если инспектор по котлам обнаружил нарушения правил?

Нарушения должны быть устранены до ввода устройства в эксплуатацию (RSA 157-A:9-A).

В чем разница между котлом высокого и низкого давления?

Котел низкого давления работает при давлении 15 PSI или ниже (RSA 157-A:2,VI). Котел высокого давления работает при давлении выше 15 PSI (RSA 157-A:2,VII).

Что делать, если я получил уведомление о просроченном котле или сосуде высокого давления?

Позвоните своему страховому инспектору или в Департамент труда.

Кто имеет право проводить проверки котлов и сосудов под давлением в Нью-Гемпшире?

Инспекторы, входящие в комиссию Национального совета и нанятые юрисдикцией или страховой компанией, оформляющие этот вид страхования в Нью-Гемпшире (RSA 157-A:7).

ADOSH — Секция безопасности котлов

Отдел охраны труда и здоровья штата Аризона (ADOSH)
Секция безопасности котлов

Щелкните, чтобы просмотреть список телефонов подразделений ICA

Программа котлов

ориентированы и не основаны на воздействии на сотрудников.В результате приказы о прекращении противоправных действий издаются без денежных штрафов. После устранения нарушений выдаются акты эксплуатации, позволяющие владельцу/оператору использовать котел.

Раздел Безопасность котла

Стив тяжелее, главный котельная инспектор — (602) 542-1648
Email: [Email Protected]

9 Дополнительная контактная информация:

  • 0
    Renee Rincon, административный помощник — (602) 542 -1698
    Электронная почта: [email protected]

    ФАКС – (602) 542-1614

    Почтовый адрес:
    Отдел безопасности котлов
    P. O. Box 19070
    Phoenix, AZ 85005-9070



    Все сертификационные инспекции и обязательные инспекции в процессе эксплуатации, которые должны быть выполнены после 1 июля 2017 года, должны выполняться сторонними инспекционными агентствами, как указано в «Списке уполномоченных компаний». для проверки котлов» ниже.

    ОБЯЗАННОСТИ ОТДЕЛА БЕЗОПАСНОСТИ КОТЛОВ

    • Рекомендовать стандарты, положения и поправки к Правилам котлов Аризоны, содержащиеся в Административном кодексе, глава 20, глава 5, статья 4.
    • Обеспечьте соблюдение Правил для котлов штата Аризона и Закона о котлах штата Аризона — Раздел 23 ARS, глава 2, статья 11, принятый в 1977 году. котлы с паровой рубашкой и водонагреватели с футеровкой, эксплуатируемые в Аризоне, за исключением следующего:
      • Котлы и водонагреватели с футеровкой, регулируемые правительством США.
      • Котлы и футеровочные водонагреватели, расположенные в частных домах или многоквартирных домах численностью не более шести единиц.
      • Котлы и водонагреватели с облицовкой, эксплуатируемые в индейских резервациях.
      • Облицованный водонагреватель, не превышающий ни одного из следующих:
        • Тепловая мощность 200 000 британских тепловых единиц в час;
        • Температура воды 210°F; и
        • Номинальная вместимость по воде 120 галлонов.

    НЕОБХОДИМЫЕ ПРОВЕРКИ

    • Энергетические котлы (свыше 15 фунтов на квадратный дюйм или давление пара):
      • Ежегодная внутренняя проверка сертификата и внешняя проверка в условиях эксплуатации.
    • Высокотемпературные (водяные) котлы (более 160 фунтов на кв. дюйм и/или 250°F):
      • Ежегодная проверка сертификата.
    • Котлы прямого нагрева с паровой рубашкой:
      • Сертификационная проверка каждые два года.
    • Отопительные или технологические котлы, не превышающие 15 фунтов на квадратный дюйм (пар или пар):
      • Сертификационная проверка каждые два года.
    • Водогрейные котлы, работающие при давлении не выше 160 фунтов на кв. дюйм или температуре не выше 250°F:
      • Первоначальная сертификационная проверка (может быть внешней) без дополнительных проверок.
    • Футерованные водонагреватели, превышающие любое из следующих ограничений:
      • Тепловая мощность 200 000 БТЕ в час.
      • Температура воды 210°F.
      • Номинальная вместимость по воде 120 галлонов.
    • Первоначальная сертификационная проверка (может быть внешней) без дополнительных проверок.
    • Ремонт сварных швов, переделка, замена любых силовых трубопроводов (труб, клапанов и фитингов), работающих под давлением пара выше 15 фунтов на квадратный дюйм, и/или замена основных компонентов.

    Всем проверенным котельным объектам присваиваются индивидуальные идентификационные номера, начинающиеся с букв «АЗ». Акты освидетельствования выдаются на отдельные котельные объекты при соблюдении Аризонских котельных правил.

    СПЕЦИАЛЬНЫЙ ИНСПЕКТОР Комиссия

    РАЗНОЕ

    • Владелец, пользователь или оператор должны немедленно уведомить Отдел о взрыве, сильном перегреве или травме, связанной с бойлером или футерованным водонагревателем (R20-5-410) .
    • Ремонт должен соответствовать требованиям Кодекса инспекций Национального совета (R20-5-406-B).
    •  Для работы с энергетическими котлами требуется квалифицированный обслуживающий персонал (Р20-5-417-Д).

    ИНФОРМАЦИЯ, КАСАЮЩАЯСЯ БЕЗОПАСНОСТИ БОЙЛЕРОВ И НОРМ

    Прямой веб-сайт Закона Аризоны о котлах (раздел 23, глава 2, статья 11) Документ для загрузки, содержащий Билль о правах малого бизнеса (котлы) (в формате PDF) Билль о правах малого бизнеса — Котлы.

    Веб-сайт Национального совета инспекторов по котлам и сосудам под давлением и Отчетность
    Заявление о отклонении.
    Форма ADOSH «Новая установка — переустановка»
    Форма заявки на альтернативную очистку

    СВЯЗАННЫЕ ЗАПИСКИ ДЛЯ ЗАГРУЗКИ

    Резервуары для хранения горячей воды: требования ASME к конструкции.
    Коллекторы атмосферных вентиляционных отверстий, газовых вентиляционных отверстий, выпускных или предохранительных линий
    Замена деталей, удерживающих давление в котлах (трубы, теплообменники).
    Раздел I Кодекса ASME 2017 г. Меморандум о безопасности.

    EGLE — Котел NESHAP — MACT и GACT для крупных и территориальных источников

    Котел NESHAP — MACT и GACT для крупных и территориальных источников

    Контактное лицо: Дженифер Диксон, 616-581-0044Агентство: Окружающая среда, Великие озера и энергетика



    Отвечая на простые последовательные вопросы с помощью этой программы, владельцы и операторы котлов и технологических нагревателей могут ориентироваться в сложных требованиях национальных стандартов выбросов опасных загрязнителей воздуха (NESHAP) котлов, определять, применимы ли они, и находить условия разрешений, связанные с NESHAP котла. стандарты.Этот инструмент совместим с мобильными устройствами и предоставляет отчет для документирования вашей проверки.

    В период с 2011 по 2013 год АООС США обнародовало «набор» родственных правил, которые применяются к промышленным, коммерческим и институциональным котлам. Правилами установлено:

    • Стандарты максимально достижимой технологии управления (MACT) для котлов и технологических нагревателей на основных источниках опасных загрязнителей воздуха (HAP): Национальные стандарты выбросов опасных загрязнителей воздуха (NESHAP) 40 CFR, часть 63, подраздел DDDDD (5D)
    • Стандарты общедостижимой технологии управления (GACT) для котлов на зональных источниках HAP: NESHAP 40 CFR, часть 63, подраздел JJJJJJ (6J)
    • Стандарты

    • Non-Hazardous Secondary Materials (NHSM) для обозначения отходов в качестве безотходного топлива в соответствии с 40 CFR, часть 241.Посетите веб-страницу NHSM USEPA для получения более подробной информации.

    Даже источники, освобожденные от программы «Разрешение на установку штата Мичиган» в соответствии с правилом 282 правил Части 55, могут подпадать под действие NESHAP котла. Таким образом, владельцам и операторам промышленных, коммерческих и институциональных котлов рекомендуется проверить свои котлы, чтобы убедиться, что они подпадают под действие какого-либо стандарта. В соответствии с NESHAP котла затронутые владельцы/операторы котла должны:

    • подавать уведомления и сообщать данные, подтверждающие применимость и соответствие
    • соответствовать стандартам производственной практики, таким как выполнение настройки котла и оценка энергопотребления
    • обеспечить соответствие предельным значениям выбросов с помощью испытаний дымовых газов, мониторинга и/или данных анализа топлива и постоянно проверять соответствие требованиям
    • соблюдать правила эксплуатации, например, поддерживать контрольное оборудование в пределах заданных диапазонов, для проверки постоянного соответствия

    Ключевые даты

      Основной источник (5D) Площадь источника (6J)
    Контрольная дата Существующий Новый Существующий Новый
    Первоначальное уведомление о применимости 31 мая 2013 г. в течение 15 дней после ввода в эксплуатацию 20 января 2014 г. в течение 15 дней после ввода в эксплуатацию
    Начальное соответствие 31 января 2016 г. при запуске 21 марта 2014 г. при запуске
    Первоначальное уведомление о соответствии
    • 1 апреля 2016 г. (без ограничения выбросов)
    • 27 сентября 2016 г. (с ограничением выбросов)
    в течение 240 дней с момента ввода в эксплуатацию и в течение 60 дней после завершения всех тестов производительности
    • 19 июля 2014 г. (без ограничения выбросов)
    • 17 сентября 2014 г. (с ограничением выбросов)
    в течение 120 дней после запуска и менее 60 дней после завершения всех тестов производительности

    Компания EGLE разработала набор инструментов, помогающих предприятиям Мичигана обеспечить соответствие котлов требованиям NESHAP. Просто ответив на ряд вопросов, владельцы и операторы котлов/технологических нагревателей могут определить, есть ли у них оборудование, подпадающее под действие NESHAP, определить соответствующую подкатегорию NESHAP, применимую к оборудованию, а затем найти соответствующие условия шаблона разрешения EGLE, чтобы включить в любом заявлении на получение Разрешения на установку или Разрешение на возобновляемую эксплуатацию для оборудования котла, являющегося предметом NESHAP. Приступить к соблюдению требований NESHAP очень просто: 1-2-3:

    • Просто ответьте на вопросы в навигационном инструменте EGLE Boiler NESHAP и распечатайте отчет о своей оценке; или ответьте на вопросы блок-схемы Boiler NESHAP, чтобы определить, подпадает ли ваше оборудование под действие стандарта
    • Подтвердите свое решение о применимости, ознакомившись с соответствующими требованиями Свода федеральных правил NESHAP и/или руководствами по соответствию USEPA, на которые есть ссылки на этой веб-странице.
    • Выберите шаблон разрешения на бойлер/технологический нагреватель NESHAP для вашей подкатегории NESHAP. Если такового нет, отправьте электронное письмо по адресу [email protected] и укажите соответствующий NESHAP (5D или 6J) и подкатегорию вашего оборудования. Если новый, пожалуйста, также укажите предполагаемую дату установки вашего оборудования.

    Подробную информацию о том, как рассчитать годовую подводимую теплоту для вашего котла или технологического нагревателя, см. в NESHAP, подраздел 5D «Руководство по расчету годовой подпитки» для основных источников, и в NESHAP, подчасть 6J «Руководство по расчету годовой подпитки» для площадных источников .По вопросам, связанным с инструментами помощи в соблюдении требований EGLE, обращайтесь к Кристин Гроссман по телефону 517-285-5637. По вопросам относительно существующих шаблонов разрешений NESHAP для котлов обращайтесь к Курту Чайлдсу по телефону 231-878-2045 или к Кэтрин Асселин по телефону 517-582-3604.

    По состоянию на март 2014 г. все отчеты, которые должны быть представлены в электронном виде в соответствии с NESHAP 6J и 5D, должны быть представлены с использованием интерфейса USEPA по соблюдению требований и отчетности по выбросам (CEDRI) в центральном обмене данными USEPA (CDX).В приведенных ниже таблицах отчетов приведены отчеты, которые должны быть представлены в USEPA в электронном виде в соответствии с этими стандартами. Крупные источники должны предоставить копии всех отчетов NESHAP 5D и 6J в районный офис EGLE. Отчет будет рассмотрен персоналом EGLE, поскольку они обновляют разрешения на эксплуатацию возобновляемых источников для источников, подпадающих под действие NESHAP 5D или 6J.

    Подробную информацию о регистрации в CEDRI см. в видеороликах CEDRI How To Register на YouTube. По вопросам, связанным с отчетностью CEDRI, обращайтесь по адресу [email protected]правительство

    Основной источник NESHAP (5D)

    Имя отчета Метод отчета Цитата
    Тест производительности ЦЕДРИ 40 CFR 63. 7550(h)(1)
    Система непрерывного мониторинга выбросов
    Аудит проверки относительной точности
    ЦЕДРИ 40 CFR 63.7550(ч)(2)
    Сертификат соответствия
    (полугодовой, годовой, двухгодичный или пятилетний)
    ЦЕДРИ 40 CFR 63.7550(h)(3)
    и Таблица 9

    Зона источника NESHAP (6J)

    Имя отчета Метод отчета Цитата
    Уведомление о статусе соответствия ЦЕДРИ * 40 CFR 63.1225(а)(4)(vi)
    Тест производительности ЦЕДРИ 40 CFR 63.1225(e)(1)
    Система непрерывного мониторинга выбросов
    Аудит проверки относительной точности
    ЦЕДРИ 40 CFR 63. 1225(e)(2)

    * См. Как отправить уведомление о статусе соответствия

    С 20 ноября 2015 г., USEPA NESHAP Final Reconsideration Final: EPA сохраняет минимальный предел окиси углерода (CO) в размере 130 частей на миллион (ppm) и твердые частицы (PM) система непрерывного мониторинга параметров (CPMS), соответствующие требованиям с окончательным правилом января 2013 года.Агентство по охране окружающей среды вносит незначительные изменения в предлагаемые определения запуска и остановки, а также методы работы в эти периоды на основе полученных комментариев общественности. Среди прочего, это заключительное действие касается ряда технических исправлений и уточнений правила. Эти поправки прояснят и улучшат реализацию окончательного MACT по котлам от января 2013 года, но не окажут никакого влияния на экологические, энергетические или экономические последствия, связанные с предлагаемыми действиями. Это действие также включает в себя окончательное решение EPA об отклонении запросов на пересмотр в отношении всех вопросов, поднятых в петициях о пересмотре окончательного MACT котла, для которых EPA не предоставило повторное рассмотрение.

    После обнародования NESHAP 5D, 6J и правил, касающихся установок для сжигания коммерческих и промышленных твердых отходов (CISWI), USEPA получило ряд петиций для повторного рассмотрения. 5 августа 2013 г. АООС США согласилось пересмотреть некоторые аспекты этих правил. 21 января 2015 г. Агентство по охране окружающей среды США (USEPA) опубликовало предлагаемую нормотворческую деятельность для NESHAP 5D и 6J, а также изменения в правилах CISWI New Source Performance Standard, Subpart CCCC. Предлагаемое нормотворчество пересматривает некоторые аспекты правил, исправляет ошибки и дает разъяснения, связанные с первоначальным нормотворчеством.Публичные комментарии по предлагаемому нормотворчеству должны быть представлены в USEPA до 9 марта 2015 г. Редлайн-версии изменений 5D и 6J можно найти в Интернете по адресу Стандарты и рекомендации Закона о чистом воздухе для энергетики, двигателей и сгорания. Дополнительные ресурсы также могут быть доступны в разделе «Контроль загрязнения воздуха от котлов и технологических нагревателей» Агентства по охране окружающей среды США.

    28 февраля 2014 г. Агентство по охране окружающей среды США потребовало изъять некоторые части NESHAP 5D и 6J без vacatur. АООС США стремилось дополнительно обосновать числовые пределы выбросов в стандартах, пока стандарты остаются в силе и действуют.15 мая 2014 г. Апелляционный суд США вынес решение о заключении под стражу без освобождения от должности, как того требовали. 14 июля 2014 г. Агентство по охране окружающей среды США подало «Ответ на отзыв записи», в котором содержалось дополнительное объяснение использования Агентством по охране окружающей среды США «Верхнего предела прогнозирования» (UPL) для установления пределов выбросов NESHAP 5D. UPL — это статистический метод, используемый Агентством по охране окружающей среды США для установления предельных значений выбросов в соответствии с NESHAP 5D. Заключительные брифинги должны были состояться 21 января 2015 г. для 5D и 4 февраля 2015 г. для 6J. Владельцам и операторам промышленных, коммерческих и институциональных котлов, на которые распространяются ограничения на выбросы, рекомендуется продолжать работу по тестированию производительности и анализу топлива, чтобы установить необходимые пределы выбросов и эксплуатационные требования, указанные в стандарте, в течение этого периода проверки.

    Для получения помощи в тестировании производительности и оценке энергопотребления см. Справочник консультантов по чистому воздуху EGLE и Сводку требований к оценке энергопотребления Агентства по охране окружающей среды США в соответствии с правилом для котлов с местным источником для обзора требований к оценке.

    • АООС США
      • Г-жа Сара Эйрес, Управление обеспечения соблюдения и соблюдения, регион 5, 312-353-6266
      • Г-жа Катарина Беллэрс, Управление обеспечения соблюдения и соблюдения, регион 5, 312-353-1669
      • г.Итан Чатфилд, Управление обеспечения соблюдения и соблюдения требований, регион 5, 312-886-5112
      • Г-н Джим Эддингер, Управление планирования и стандартов качества воздуха, штаб-квартира (подраздел 5D), 919-541-5426
      • Г-жа Мэри Джонсон, Управление планирования и стандартов качества воздуха, штаб-квартира (подраздел 6J), 919-541-5025
    • ЭГЛЕ
      • г-жа Катрин Асселин; АКД; Выбросы, отчетность и оценка; Центральный офис Лансинга; Мичиган; 517-582-3604
      • г. Курт Чайлдс, AQD, районное отделение Cadillac, Мичиган, 231-878-2045
      • Г-жа Дженифер Диксон, Отдел экологической помощи, Центральный офис Лансинга, Мичиган, 616-581-0044

    Разрешения, сборы и проверки

    Разрешения на установку или повторную установку требуются перед установкой, повторной установкой или перемещением любого нового или существующего регулируемого котла/сосуда высокого давления без топки в штате Вашингтон.

    Примеры того, какие типы котлов, сосудов под давлением и водонагревателей регулируются L&I, см. в наших примерах котлов и сосудов под давлением.

    Разрешения на аренду котлов можно запросить, позвонив по телефону 360-902-6400.

    разрешения

    Установщик несет ответственность за оплату разрешения

    Плата за разрешение на установку или переустановку котла и сосуда под давлением в размере 66,00 долларов США должна быть оплачена установщиком. Если у вас есть какие-либо вопросы, пожалуйста, позвоните нам по телефону 360-902-6400.

    Что должен сделать владелец/пользователь котла

    1. Вам необходимо будет заполнить копию разрешения для каждого котла и/или сосуда высокого давления на вашем объекте. Заполняйте раздел A только в разрешении на установку или переустановку котла/сосуда под давлением/водонагревателя.
    2. После заполнения формы сохраните ее на свой компьютер в исходном формате (Microsoft Word) и отправьте по электронной почте по адресу [email protected]

    Вы также можете отправить его по почте или по факсу по следующему адресу:
    Департамент труда и промышленности
    Секция котлов
    PO Box 44410
    Olympia WA 98504-4410
    Факс: 360-902-5292

    Что будет делать L&I

    1. Просмотрите форму Разрешения на установку или повторную установку котла/напорного сосуда/водонагревателя, чтобы убедиться, что вся информация в обязательных полях заполнена.
    2. В течение 24 часов после того, как мы получим информацию, указанную выше, сотрудники программы Boiler рассмотрят ее. Затем мы:
      1. Отправьте его обратно, если он содержит ошибки, которые необходимо исправить, ИЛИ
      2. Присвойте разрешению номер.

    Мы отправим копию разрешения по электронной почте, факсу или почте владельцу котла/составителю разрешения.

    ВАЖНО : После того, как мы получим ваше заявление на получение разрешения, мы назначим инспектора и отправим вам утвержденное разрешение с именем и номером вашего инспектора.Вы должны связаться с инспектором, когда будете готовы к проверке, и разместить копию разрешения на котле/сосуде под давлением или в непосредственной близости от него.

    контрольные списки и проверки

    Контрольные списки перед проверкой

    Приведенные ниже контрольные списки касаются наиболее распространенных нарушений, обнаруженных выездными инспекторами. Заполните все применимые контрольные списки, прежде чем планировать осмотр, чтобы обеспечить его успешное выполнение.

    Проверка котла

    Владелец/пользователь котла или сосуда, работающего под давлением, должен обратиться к инспектору L&I Boiler Inspector, ответственному за их проверку.Контактная информация вашего инспектора указана в разрешении.

    выставление счетов и сборы

    Установщик регулируемого котла, сосуда высокого давления или водонагревателя несет ответственность за получение разрешения и оплату разрешительного сбора. Все другие сборы, такие как плата за проверку и сертификат, выставляются владельцу котла после завершения окончательной проверки. Окончательный «Сертификат проверки» не будет выдан до тех пор, пока Программа котлов не получит полную оплату.Тарифы на различные услуги указаны ниже.

    Оплатить счет за бойлер

    Просроченные счета

    Если ваш счет просрочен на 90 дней, возможно, вам придется заплатить штраф за просрочку платежа.

    Плата за разрешения и сертификаты

    • Плата за разрешение на установку/переустановку котла и сосуда под давлением (исключая плату за проверку и сертификат проверки).
    • Свидетельство об осмотре.
      • 28,40 $ за каждый проверенный объект.

    Плата за инспекцию котлов и сосудов под давлением

    Отопительные котлы Внутренний Внешний
    Чугун – все размеры  48 долларов.00  38,40 долл. США
    Все остальные котлы площадью менее 500 кв. футов 48,00 $ 38,40 $
    от 500 до 2500 кв. футов 96,00 $ 48,00 $
    Каждые дополнительные 2500 кв. футов общей поверхности нагрева или любая ее часть 38,40 $ 18,70 $
    Энергетические котлы  Внутренний Внешний
    Менее 100 кв. футов 48,00 $ 38,40 $
    от 100 кв. футов до менее 500 кв. футов 58,10 $ 38,40 $
    от 500 до 2500 кв. футов  96,00 долл. США 48,00 долл. США
    Каждые дополнительные 2500 кв. футов общей поверхности нагрева или любая ее часть 38,40 $ 18,70 $
    Сосуды под давлением
    Автоматические нагреватели ГВС в соответствии с RCW 70.79.090 (приложение.leg.wa.gov) 8,50 $
    Все другие сосуды под давлением: Квадратные футы = умножьте длину корпуса на его внутренний внешний диаметр Внутренний Внешний
    Менее 15 кв. футов 38,40 $ 28,40 $
    от 15 кв. футов до менее 50 кв. футов 57,00 $ 28,40 $
    от 50 до 100 кв. футов 66,50 $ 38,40 $
    За каждые дополнительные 100 кв. футов или любую их часть  66,50 долл. США 18,70 $

    Информацию о других сборах см. в WAC 296-104-700 или в отделе котлов.

    Передовой опыт эксплуатации и обслуживания модульных котлов

    Содержание

    Введение

    Описание технологии

    Основные компоненты

    Вопросы безопасности

    Обслуживание технологии

    Контрольный список технического обслуживания

    Мониторинг производительности

    Стоимость эксплуатации и обслуживания

    Дополнительная опора

    Источники информации

    Введение

    Модульные котлы могут повысить эффективность систем отопления и пара по сравнению с большими обычными котлами, рассчитанными на большие нагрузки.Регулярная эксплуатация и техническое обслуживание (ЭиТО) модульных котельных систем обеспечат их дальнейшую эффективную работу. Кроме того, мониторинг производительности поможет выявить потенциальные проблемы с системой и добиться максимальной экономии. К счастью, большинство модульных котельных систем содержат информацию о мониторинге производительности в системных контроллерах, что может облегчить диагностику системы. Производство энергии, как правило, можно контролировать с помощью системных контроллеров, поэтому обеспечение правильного программирования и непрерывной работы системного контроллера является важной частью эксплуатации и технического обслуживания.

    Цель данного руководства по O&M Best Practice состоит в том, чтобы предоставить общую информацию о ключевых компонентах модульных котельных систем и ознакомить назначенного сотрудника с типами и периодичностью технического обслуживания, обычно выполняемого для поддержания модульной котельной системы в хорошем рабочем состоянии.


    Описание технологии

    Модульная котельная система представляет собой технологию нагрева воды, которая может обеспечивать горячую воду или пар для обогрева помещений и/или технологической энергии для зданий. Что отличает модульные котельные системы от обычных котлов, так это то, что эти системы представляют собой компактные блоки меньшего размера, которые работают вместе параллельно, чтобы обеспечить различное количество тепла (через воду или пар) для наилучшего соответствия нагрузке системы. Каждый модульный котел обеспечивает определенный процент тепловой мощности системы, и для увеличения мощности могут быть добавлены дополнительные блоки. Запрограммированный контроллер координирует количество котлов, необходимых для удовлетворения потребностей предприятия в режиме реального времени. Это позволяет включать каждый модульный котел (также называемый топкой) только тогда, когда это необходимо (минимизируя время работы), и работать наиболее эффективно на полной или почти полной мощности.Напротив, размеры обычных котлов часто рассчитаны на большие нагрузки (например, целые здания в холодную погоду), и когда потребности объекта не требуют полной тепловой мощности, эффективность приносится в жертву, поскольку более крупный обычный котел дросселируется.

    Автономное сжигание котлов позволяет модульной котельной системе эффективно удовлетворять колебания отопительной нагрузки здания при круглогодичных температурах наружного воздуха. И наоборот, традиционный котел обычно может работать почти на полную мощность в зимние месяцы с большой потребностью в тепловой нагрузке, но затем работать с постоянно более низкой эффективностью в оставшуюся часть года при работе в условиях частичной нагрузки. На рис. 1 представлена ​​схема работы модульных котлов для удовлетворения различных требований к тепловой нагрузке в зависимости от погодных условий.

    Рисунок 1 . Диаграмма, показывающая модульные котлы, работающие параллельно (красный цвет) для удовлетворения потребности в отоплении здания в различных погодных условиях, что иллюстрирует изменение потребности в отоплении в разные сезоны года.

    ​​​​

    Котлы обычно классифицируются по назначению, источнику топлива, конструкции, конфигурации и конечному продукту (вода или пар), но в более широком смысле могут быть классифицированы как обычные, конденсационные и/или модульные .

    • Обычные котлы используют ископаемое топливо (природный газ, нефть или уголь) для сжигания, чтобы нагреть воду или создать пар. Они также могут использовать древесину для процесса горения. Также есть электрические котлы.
    • Конденсационные котлы работают на жидком или газовом топливе. Конденсационные котлы достигают своей эффективности за счет конденсации водяного пара в дымовых газах и рекуперации попутной энергии, которая в противном случае была бы израсходована. Это повышает эффективность системы, что приводит к более высокой эффективности работы по сравнению с обычными котлами.
    • Модульные котлы представляют собой небольшие агрегаты, работающие в тандеме. Два или более модульных котла подключаются для удовлетворения изменяющейся или частичной потребности в отоплении. Они могут быть либо (1) обычными и использоваться в высокотемпературных системах, (2) конденсационными и использоваться в низкотемпературных системах, либо (3) смешанными (например, два обычных, два конденсационных) в гибридной системе, в зависимости от конструкции потребности. Системный контроллер отслеживает температуру воды, циркулирующей в системе, температуру наружного воздуха и потребность в отоплении здания и запускает модули котлов ровно настолько, чтобы удовлетворить потребность, или выключает модули по мере снижения потребности.Важным отличием является то, что управление отдельными модульными котлами может быть двухпозиционным (циклическое) или модулирующим (регулировка мощности в соответствии с потребностью). Любое управление приводит к более высокой эффективности за счет уменьшения количества циклов и оптимизации эффективности по сравнению с приложениями с одним котлом.

    Неотъемлемым преимуществом модульных котлов является то, что технические специалисты могут выполнять необходимые работы по техническому обслуживанию в любое время в течение отопительного сезона на неиспользуемых котлах, сохраняя при этом более крупную систему в рабочем состоянии.Эта же функция повышает общую отказоустойчивость системы, позволяя зданию или процессу продолжать работу, несмотря на сбой.

    Основные компоненты

    Модульная котельная система представляет собой набор котлов, которые работают вместе. Каждый модуль может быть отдельным котлом и может работать независимо от других. Кроме того, модульные котлы предназначены для совместной работы друг с другом. Модули котла могут быть установлены рядом друг с другом в горизонтальном положении или в виде вертикального штабеля модулей котла друг над другом.

    Отличительным компонентом, позволяющим модульным котлам правильно функционировать как набору котлов, является системный контроллер. Контроллер для системы с несколькими котлами позволяет эксплуатировать модулирующие котлы таким образом, что они модулируют вместе, чтобы соответствовать нагрузке. Контроллер может оптимизировать работу системы, запустив оптимальное количество котлов, необходимое для соответствия нагрузке, при этом каждый из них работает в наиболее эффективном или близком к нему состоянии.

    Доступно несколько типов системных контроллеров. Один тип представляет собой автономный контроллер, который может управлять котлами, используя свою внутреннюю программу. Другой тип может быть интегрирован в систему автоматизации здания (BAS). Этот тип контроллера получает требуемую точку регулирования рабочей температуры от BAS и затем работает только как регулятор последовательности котлов.

    Контроллеры модульных систем котлов

    могут быть сконфигурированы для последовательного включения котлов либо в каскадном, либо в унисонном режиме. Каскадное управление инициирует работу котла с минимальной скоростью нагрева, модулирует ее до максимальной скорости, а затем запускает следующий котел, соответствующий нагрузке системы.Этот метод использует минимальное количество котлов для удовлетворения требований нагрузки. Каскадное управление используется для систем, в которых нет значительных преимуществ работы котлов на частичной нагрузке. Эта стратегия часто применяется к неконденсирующим котлам, обеспечивающим горячую воду постоянной температуры или пар постоянного давления.

    В противоположность этому, унисонное регулирование использует преимущества более высокой эффективности при частичной нагрузке, доступной при низких скоростях нагрева котла. Регулятор Unison запускает работу котла на минимальной скорости.Если нагрузка требует дополнительного тепла, контроллер включает дополнительные котлы на их самую низкую мощность, а затем, при необходимости, модулирует работу котлов на более высокую мощность в соответствии с требованиями системы. Стратегия унисонного управления хорошо подходит для работы конденсационных котлов в системах с переменной температурой или системах с переменной нагрузкой.

    В обоих случаях управление котлом может включать статус опережения/отставания. Управление опережением/отставанием модульных котлов включает в себя назначение одного котла в качестве пускового котла при запросе тепла — это ведущий котел.Второй (ведомый) котел, а также дополнительные котлы будут включаться по мере необходимости. Затем контроллер котла будет чередовать обозначение состояния опережения/отставания в зависимости от часов работы. С точки зрения эксплуатации и технического обслуживания надлежащее управление опережением/запаздыванием обеспечивает не только эффективную работу системы, но и равномерный износ, меньшее количество циклов и меньшую нагрузку на котел и компоненты системы.

    На рис. 2 показана упрощенная схема гидравлической модульной котельной системы, а на рис. 3 — изображение модульных котлов в котельной.

    Рисунок 2 . Упрощенная схема, показывающая вариант установки гидравлической модульной котельной.
    Рисунок 3. Модульная котельная установка в котельной.


    Вопросы безопасности

    Для обслуживания, диагностики и обслуживания котельных систем требуется знающий и опытный персонал. К этим системам применяются стандартные электрические, механические и другие меры безопасности. Во всех котельных системах присутствуют высокие температуры и давления, а в электрических котлах – высокое напряжение.


    Техническое обслуживание

    Надлежащее техническое обслуживание модульных котельных систем посредством профилактического обслуживания сведет к минимуму общие требования к эксплуатации и техническому обслуживанию, улучшит производительность системы и защитит активы. Следуйте рекомендациям в руководствах по техническому обслуживанию производителя оборудования и проверьте конкретные сведения о гарантии для установленной системы. Гарантии на модульные котлы для коммерческого применения обычно имеют стандартную ограниченную гарантию на 1 год, которая распространяется на дефектные компоненты, а гидравлические системы могут включать дополнительную гарантию на теплообменники на 4–9 лет.

    Модульные котельные системы

    требуют стандартного технического обслуживания (см. Руководство FEMP O&M Best Practices Guide , Раздел 9.2, Котлы, доступно по адресу https://www1.eere.energy.gov/femp/pdfs/om_9.pdf).

    В дополнение к общему техническому обслуживанию котлов техническое обслуживание, характерное для модульных котлов, включает оценку и оптимизацию последовательностей контроллеров (например, состояние опережения/отставания и чередование) для условий сжигания топлива, правильную цикличность и каскадирование модулей, а также оптимизацию температуры и/или давления пара. в котлах и конфигурациях трубопроводов.Конфигурации трубопроводов могут быть более сложными при использовании нескольких небольших котлов вместо одного более крупного котла, поэтому техническое обслуживание должно включать измерение параметров давления и температуры во всей системе трубопроводов, а также обеспечение обслуживания любых насосов, связанных с отдельными модулями.

    Важно, чтобы все сотрудники, назначенные для управления системой эксплуатации и обслуживания котлов, вели надлежащий учет технического обслуживания и журналы всех выполненных работ, предпочтительно в электронной форме в компьютеризированной системе управления техническим обслуживанием (CMMS).Эта запись должна включать аварийные сигналы контроллера, предпринятые корректирующие действия, время простоя оборудования и другие соответствующие проблемы, отмеченные и решенные. Это поможет выявить повторяющиеся проблемы с гарантией или системные проблемы и гарантировать, что гарантии остаются в силе. Все рабочие задания, связанные с котлами, должны быть зарегистрированы.

    Компоненты котла должны быть включены в процесс периодической оценки с определением приоритетов и учетом срока службы оборудования, истории ремонта и технического обслуживания, а также критичности работы системы.

    В тех случаях, когда модульные котлы поддерживают критически важные системы или здания, рассмотрите возможность дополнительного мониторинга производительности котла для выявления ожидаемого ухудшения производительности и состояния и даже начала отказа. Технологии профилактического обслуживания, такие как инфракрасная термография, могут использоваться для оценки проблем с изоляцией котла и системы и выявления утечек. Кроме того, определите запас запасных частей и запасных частей, необходимых для обеспечения своевременного ремонта модульных котлов.


    Контрольный список технического обслуживания

    При техническом обслуживании любого оборудования следуйте инструкциям производителя. Надлежащее техническое обслуживание этих систем является обширным и должно выполняться только квалифицированным персоналом с предыдущим опытом эксплуатации и обслуживания котлов и обучением. Техническое обслуживание должно касаться безопасности, а также работы системы. Следует выполнять задачи по техническому обслуживанию отдельных котлов (например, проверять температуру дымовых газов, проверять предохранительные элементы), чтобы убедиться, что состояние компонентов и рабочие температуры, давления и расходы соответствуют параметрам производителя и проектным параметрам.Кроме того, для обеспечения безопасной и оптимальной работы требуется техническое обслуживание модульной конфигурации.

    Ниже приведен образец контрольного списка модульной котельной системы, который включает общие задачи и задачи по техническому обслуживанию для отдельных котлов. Обратитесь к информации производителя о допустимых рабочих параметрах.

    Описание Комментарии

    Периодичность технического обслуживания

    Ежедневно Еженедельно Ежемесячно Ежегодно

    Использование котла/последовательность

    Убедитесь, что центральный контроллер отключает ненужные котлы и включает котлы в нужной последовательности и управлении опережением/отставанием.

       Х

    Общий визуальный осмотр

    Проведите общий визуальный осмотр, чтобы убедиться, что все оборудование работает и системы безопасности на месте. Убедитесь, что все системы чистые, в них нет мусора и препятствий, особенно на выхлопных/вентиляционных соединениях.

       Х



    Проверить температуру воды

    Сравните температуры с тестами, проведенными после ежегодной очистки

       Х



    Проверить давление пара (если применимо)

    Ожидается ли изменение давления пара при различных нагрузках?

       Х



    Проверка температуры воздуха в котельной

    Температура не должна превышать или опускаться ниже проектных пределов.

       Х



    Проверка обработки котловой воды

    Убедитесь, что система очистки воды работает нормально.

       Х



    Осмотрите систему на наличие утечек воды/пара и возможных утечек

    Ищите утечки, неисправные клапаны и ловушки, корродированные трубопроводы и состояние изоляции



         Х

    Подача воздуха для горения (если применимо)

    Проверить вход воздуха для горения в котельную, чтобы убедиться, что отверстия адекватны и чисты



         Х

    Модульный контроллер, включая устройства ввода и вывода

    Проверьте стратегии управления, включая сброс горячей воды, если применимо.Осмотрите все датчики, предохранительные устройства и другие устройства, которые обеспечивают входные данные для модульного контроллера. Если применимо, проверьте все устройства (кроме котлов), получающие выходной сигнал от модульного контроллера (клапаны, контакторы насосов и т. д.)



            Х

    Провести проверку качества воды

    Проверить качество воды на соответствие химическому балансу.



            Х

    Электрические системы

    Очистите все электрические клеммы. Проверьте электронное управление и замените неисправные детали.



               Х

    Прочие компоненты/системы

    Выполнять соответствующие проверки и техническое обслуживание других компонентов и систем, включая, помимо прочего, насосные агрегаты, частотно-регулируемые приводы, топливные системы и системы питательной воды.



               Х

    Системная документация

    Документируйте все действия по техническому обслуживанию в журнале или электронной CMMS.

    По завершении операции


    Мониторинг производительности

    Мониторинг производительности модульных котельных систем важен для обеспечения надлежащей работы и экономии средств.Производительность отдельных блоков должна быть оценена для определения общей производительности системы. Центральный контроллер должен быть способен предоставлять общую информацию о работе отдельных блоков. Однако контроллер может не предоставлять всей информации, необходимой для контроля всех котлов. Информация от контроллера также должна быть подтверждена измерениями и наблюдениями за системой.

    Для мониторинга производительности отдельных блоков рекомендуется выполнить следующие действия:

    1. На базе контроллера
    1. Оцените скорострельность отдельных модулей.Если модули предназначены для чередования в качестве ведущего котла, убедитесь, что накопленные часы горения находятся в пределах разумного диапазона согласованности для всех модулей.
    1. На основе физических компонентов
    1. Физические датчики в системе следует сравнить с измерениями, сделанными контроллерами, и расхождения должны быть исследованы. Может потребоваться калибровка.
    1. Очистка воды
    1. Запишите качество воды в системе (питательная вода, концентрация в продувочной воде и кислотность конденсата) и убедитесь, что характеристики воды находятся в пределах рабочих параметров в соответствии со спецификациями производителя.
    1. Измерение
    1. Расход топлива должен измеряться для всей котельной системы и, в идеале, для каждого отдельного модуля. Контроллер может предоставлять возможности анализа тенденций для контроля расхода топлива.
    2. Для паровых систем следует измерять выход пара для проверки эффективности.
    3. Подпиточная вода в системе должна измеряться, чтобы можно было отслеживать тенденции использования воды и обнаруживать утечки.
    1. Трубопровод
    1. Весь персонал должен сообщать о любых замеченных утечках или повреждении изоляции.Устранение утечек должно способствовать измеримому сокращению подпиточной воды.

    Стоимость эксплуатации и обслуживания

    При рассмотрении затрат в течение всего жизненного цикла парового котла топливо составляет примерно 96% затрат, в то время как капитал может составлять примерно 3%, а ЭиТО — оставшийся 1%.[1] Учитывая высокий процент затрат, связанных с топливом, надлежащая эксплуатация и техническое обслуживание обеспечивает поддержание эффективности системы и низкий расход топлива.

    Модульные котельные системы требуют профилактического обслуживания, а также других периодических проверок.Затраты на эксплуатацию и техническое обслуживание значительно различаются в зависимости от типа оборудования, плана технического обслуживания, объема работ и географического положения.


    Дополнительная опора

    Институт эффективности котлов предоставляет руководства по эксплуатации и техническому обслуживанию котлов и систем управления котлами. Чтобы повысить качество эксплуатации и обслуживания, инженеры-строители могут также обратиться к ASHRAE/ACCA Standard 180, Standard Practice for Inspection and Maintenance of Commercial Building HVAC Systems . Руководство по проектированию всего здания содержит контрольные списки операций и рекомендации по проектированию, характерные для агентств.Кроме того, FEMP O&M Best Practices Guide , выпуск 3.0, глава 9 содержит ценную информацию по эксплуатации и техническому обслуживанию котельных систем.


    Источники информации

    FEMP (Федеральная программа управления энергопотреблением). 2010. Руководство по передовой практике O&M, выпуск 3.0 , Глава 9, Идеи O&M для основных типов оборудования, Раздел 9.9, Насосы. Министерство энергетики США, Федеральная программа управления энергопотреблением, Вашингтон, округ Колумбия, https://www1.eere.energy.gov/femp/pdfs/om_9.пдф.

    МЭА (Международное энергетическое агентство). 2010. Программа анализа систем энергетических технологий (ETSAP) Промышленные котлы внутреннего сгорания. IEA ETSAP — Обзор технологий I01 — май 2010 г. https://iea-etsap.org/E-TechDS/PDF/I01-ind_boilers-GS-AD-gct.pdf

    [1] https://iea-etsap.org/E-TechDS/PDF/I01-ind_boilers-GS-AD-gct.pdf

    Действия и действия, рекомендованные в этом передовом опыте, должны выполняться только обученным и сертифицированным персоналом. Если такой персонал недоступен, рекомендуемые здесь действия не следует предпринимать.

    Опубликовано в апреле 2021 г.

    Как почистить газовый котел АОГВ-11.6-3 Своими руками

    Газовые котлы

    АОГВ-11,6-3 успешно выдерживают конкуренцию на рынке России благодаря низкой стоимости и высокой производительности. В эксплуатации эти устройства также очень экономичны и неприхотливы, даже возникающие в процессе эксплуатации засоры агрегата можно устранить самостоятельно.

    Как почистить газовый котел АОГВ-11,6-3 своими руками

    Основные характеристики газовых котлов АОГВ-11, 6-3

    Напольные газовые котлы АОГВ-11, 6-3 являются одноконтурными агрегатами номинальной мощностью 11. 6 кВт. Устройство способно работать как на природном, так и на сжиженном газе при очень экономичном расходе. На сегодняшний день это лучший вариант для обогрева дома площадью до 110 кв.м. При этом агрегат имеет приемлемые габариты (850х310х412 мм), что позволяет легко найти для него место в доме и облегчает монтаж котла.

    В целом АОГВ-11, 6-3 отличаются надежностью и практичностью, эти отопительные приборы проверены временем и идеально подходят для эксплуатации в России.Котлы АОГВ не требуют особых условий для эксплуатации. Однако после нескольких лет эксплуатации может потребоваться очистка агрегата со всеми составляющими от нагара и других загрязнений.

    Как быстро будет накапливаться сажа в вашем АОГВ, зависит от нескольких причин, в том числе от изначально правильной установки устройства. Процесс очистки АОГВ не так сложен, поэтому проводить его желательно регулярно, хотя бы в профилактических целях, перед началом каждого отопительного сезона.

    Приступая к процедуре чистки газового котла, будьте внимательнее к деталям любой конструкции в агрегате. У всего есть свое предназначение, и необдуманные действия могут привести к чрезвычайным ситуациям.

    Как чистить АОГВ-11, 6-3

    Прежде чем приступить к каким-либо действиям, перекройте подачу газа от бытовой электропроводки. Для чистки АОГВ-11, 6-3 придется разобрать блок:

    • демонтировать блок горелки для механической очистки сопла запальника;
    • снять верхнюю крышку котла для очистки от нагара.

    Как снять и почистить блок горелок АОГВ

    Для снятия блока горелок необходимо повернуть поддон котла и отсоединить от блока автоматики пилотную трубку, газовую трубку и контактную трубку термопары. Затем аккуратно открутите гайки на штуцерах блока автоматики.

    Снимите паронитовую прокладку на магистральном газопроводе и проверьте ее состояние. Проверьте на износ прокладку и на раструбе, скорее всего она останется на тройнике.

    После разборки данного узла поддон легко поворачивается и через ближний к трубам паз держатель выводится из зацепления с корпусом. Поддерживая поддон снизу, слегка подтолкните его к себе и освободите два других держателя. Опустите весь агрегат на пол и осторожно вытащите его между ножками котла.

    1. Проверить состояние основной горелки, при необходимости очистить. Затем осмотрите сопло пилотного пламени.
    2. Отвинтите два винта (фитиль и термопара), удерживающие этот узел на месте. Для более легкого откручивания обработайте саморезы WD-40, процесс пойдет намного легче.
    3. Снимите кожух пилотной горелки, чтобы получить доступ к соплу.При необходимости легко удалите налет с латунного сопла мелкой наждачной бумагой.
    4. Прочистите тонкой медной проволокой сам патрубок и продуйте его под давлением насосом с той стороны, где трубка соединяется с тройником.
    5. Пока есть свободный доступ, очень аккуратно мелкой наждачной бумагой зачистите изгиб трубки термопары, может быть небольшой слой окиси.

    Как собрать блок горелок АОГВ

    Аккуратно соберите все узлы в обратном порядке. Медленно поднимите всю сборку без перекоса так, чтобы горелка вошла в корпус, а узел запальника и термопары не зацепился за фланец кожуха. чтобы противоположный край поддона немного приподнялся.

    При подаче поддона вперед одновременно наденьте два дальних крюка так, чтобы они зашли за фланец кожуха. Ближайший к вам крючок направьте в прорезанный паз, а когда он войдет в него, поверните весь поддон против часовой стрелки.Газовая труба должна находиться непосредственно под своим патрубком блока автоматики.

    Убедитесь, что прокладки на месте и правильно сидят, и переустановите все трубки. С помощью гаечного ключа затяните гайки на трубке зажигания и на трубке подачи газа. Перед повторной установкой трубки термопары очень тщательно очистите прокладки на трубке термопары. Данную гайку рекомендуется затягивать не гаечным ключом, а пальцами.

    Проверить герметичность соединений на предмет возможных утечек газа и запустить котел.

    Как разобрать котел АОГВ

    В первую очередь для чистки котла АОГВ снимите зонт, который входит в металлическую часть дымохода. Когда зонт, соединяющий котел с дымоходом, будет снят, уже под самим зонтом вы увидите отложения сажи, которые также необходимо счистить.

    Затем снимите верхнюю крышку котла. Для этого сначала отсоедините и демонтируйте датчик тяги, если не удается открутить крепежные винты, снимите крышку вместе с датчиком.Для этого ключом на 14 откручиваем гайку, соединяющую трубку с тройником блока автоматики.

    Проверить паронитовую прокладку на предмет износа. Отсоедините трубку датчика тяги. Открутите саморезы, крепящие крышку к корпусу котла. Очистите заднюю часть крышки.

    Снимите крышку теплообменника котловой воды. Его застежки — металлические клинья — легко сводятся к центру и клин вынимается из паза. Таким же образом снимите все стопоры и снимите крышку.Небольшой зазор, открывающийся между теплообменником и крышкой, может быть наглухо забит сажей.

    Снять турбулизаторы потока газа с каналов теплообменника. Снимите поддон котла с блоком горелок. Теперь можно переходить непосредственно к очистке всех узлов котла АОГВ.

    Как почистить котел АОГВ

    Для этой операции вам понадобится обычная щетка для пластиковых бутылок. Его можно приобрести в хозяйственном магазине, и он отлично подходит для очистки вертикальных воздуховодов.Привяжите его к деревянной палочке скотчем, чтобы можно было легко продеть каналы по всей их высоте. Чтобы не растворять лишнюю грязь в котельной, выносите все, что можно перенести во двор для уборки.

    1. Начинайте очистку с верхней части теплообменника, очищая и сметая всю сажу.
    2. Затем наступает черед чистки каналов. Копоть со стен отойдет достаточно легко, если она еще не успела застыть, иначе придется приложить некоторые усилия.
    3. После завершения процесса очистки самого котла переходим к снятым узлам и деталям. Очистите верхнюю крышку теплообменника. После этого удалите нагар на верхней крышке самого котла и с колпака.
    4. Последней щеткой смахнуть копоть, наступающую сверху с блока горелок, сама горелка уже чистая.

    Немедленно слегка очистите трубку мелкой наждачной бумагой. На этом процесс очистки котла и его частей завершен.Переходим к обратной сборке котла АОГВ.

    Как собрать котел АОГВ

    Чтобы собрать котел, сначала замените блок горелки, как описано выше. Сразу подсоедините все трубки как положено, проверьте прокладки, что они все на месте и не изношены, подтяните винты и гайки.

    Замените турбулизаторы. Канал теплообменника теперь чист и снизу хорошо виден край газовой горелки. Ошибиться с установкой турбулизаторов просто невозможно.Просто вставьте их в каналы, в них они удерживаются за счет расширения центральной металлической пластины, расположенной вверху. Вставьте так, чтобы пластина была ориентирована по радиусу цилиндрического теплообменника, то есть лопасти будут располагаться приблизительно касательной к окружности.

    На следующем шаге установите на место крышку теплообменника. При этом выступы для защелок должны войти в пазы крышки. Вставьте металлические клинья в прорези глаз и слегка постучите по ним сзади. Крышка должна максимально плотно прилегать к теплообменнику. В завершение плоскогубцами раздвигаем усики – и все, крышка будет надежно зафиксирована.

    Затем установите на место верхнюю крышку котла. При его правильном положении вам помогут сориентировать отверстия от саморезов, которые вышли нормально. Если датчик тяги у вас не сняли и уже стоит на своем месте, вам останется только подсоединить его трубку к тройнику и затянуть гайку для фиксации.

    Завершите сборку котла установкой колпака.Просуньте его под трубу, наденьте на гнездо, он должен сидеть очень плотно, затем аккуратно установите его на место. Убедитесь, что три выступа на крышке вошли в соответствующие отверстия в крышке котла. При этом вырезанное полукруглое окно будет над проходной трубкой датчика температуры.

    После этого, конечно же, проверьте все соединения на герметичность и приступайте к запуску котла. Если фитиль загорается сразу, а через 15 секунд срабатывает электромагнитный клапан, то запуск прошел успешно.

  • Добавить комментарий

    Ваш адрес email не будет опубликован.

    *

    *

    *
