Как сделать четырехскатную крышу дома своими руками

В ходе строительства собственного дома приходится решать тысячи вопросов, отдавая предпочтение тем или иным конструктивным решениям и материалам. Даже если работы выполняет профессиональная фирма, ответственность за этот выбор лежит на заказчике. А когда дом возводят самостоятельно, то на плечи домовладельца ложится не только согласование проекта, но и его выполнение.

Содержание статьи

В былые времена знания о том, как построить дом передавались из уст уста от старого поколения новому. Более того, каждый взрослый мужчина применял их на практике, создавая для своей семьи жилище. Сейчас, человек без строительных навыков, не знает, как строится четырехскатная крыша своими руками. Однако, может получить эту информацию в интернете, начиная от готовых проектов и заканчивая видео-инструкциями.

Внешний вид и преимущества

Четырехскатная крыша, которую также называют вальмовой, состоит из 4 наклонных плоскостей, скатов и прямоугольного основания. Два их них имеют трапециевидную форму, они расположены по бокам, а торцевые скаты напоминают треугольники и располагаются там, где у двухскатной крыши были бы фронтоны. На скатах размещают слуховые или мансардные окна, кукушки, эркеры, что делает облик такой кровли еще более интересным.

Те, кто собираются строить четырехскатную крышу своими руками, объясняют такой выбор ее преимуществами:

1. Благодаря отсутствию фронтонов, 4-х скатная крыша имеет повышенную устойчивость порывам ветра, поэтому подходит для возведения в экстремально ветреных погодных условиях;
2. Большее количество скатов помогает более эффективно отводить с поверхности крыши талую и дождевую воду, снег. Вы не найдете фото дома с четырёхскатной крышей со снежной шапкой именно по этой причине;
3. Возможность обустройства просторной мансарды, что актуально для домовладельцев, заботящихся о рациональном использовании пространства;

4. Доступная цена. Так для сооружения стропильной системы используют дерево, а покрыть ее можно любым походящим по стоимости кровельным материалом, строительство обойдется не на много дороже, чем двухскатной или полувальмовой.

Создание проекта

Прежде чем начать строительство, необходимо создать ее проект и чертежи, чтобы избежать ошибок в процессе монтажных работ. После того, как определена длина и ширина дома, производят следующие вычисления:

• Расчет угла наклона скатов. Этот показатель определяют исходя из трех условий – ветровой нагрузке, количества выпадающих осадков и выбранного кровельного материала. Для местности, где дуют сильные порывистые ветра выбирают угол наклона ската менее 30 градусов, чтобы снизить эффект парусности. В районах с обильными осадками, напротив, стоит предпочесть более крутые скаты, от 60 градусов и выше, чтобы на них не скапливалась вода и снег. Для зон с умеренным климатом, как средняя полоса России, подойдет четырехскатная крыша с уклоном в пределах 40-50 градусов. Для каждого кровельного материала рассчитаны минимально допустимые углы наклона скатов, представленные в справочной таблице, с которой необходимо свериться.

• Расчет высоты конька. Чтобы определить высоту конька, придется вспомнить школьные уроки геометрии. Так как угол наклона скатов мы уже определили, а основание было нам известно, вычислить его помогут тригонометрические элементарные формулы.

Состав стропильной системы

Чтобы понять, как сделать четырехскатную крышу, нужно узнать состав ее стропильной системы. Это совокупность всех опорных элементов, образующих каркас, на котором лежит кровельный материал. В ее состав входит:

1. Мауэрлат. Толстый, прочный брус сечением 150х150 мм или 100х100 мм. Он распределяет вес кровли по периметру дома. Для четырёхскатной крыши требуется 4 опорных бруса. Если дом строят из дерева, то в роли мауэрлата выступают верхнее венцы из бревна или бруса. В том случае если строительство ведут из кирпича или газосиликата, то на верхней поверхности стен сооружают армированный бетонный пояс, в который вмуровывают длинные металлические шпильки на который крепят мауэрлат.
2. Коньковый прогон. Брусок, к которому крепят верхние части стропильных ног. Он формирует высшую точку крыши. У четырехскатной крыши конек меньше дины дома из-за вальмовых элементов.
3. Стропила. Это доски сечением 50х150 мм или 100х150 мм, которые задают геометрию скатов крыши. При возведении стропильной системы четырёхскатной крыши используют три вида стропильных ног: накосные (диагональные), рядовые, нарожные. Рядные стропила устанавливают на трапециевидных скатах. Накосные стропила обычно большей длины, чем рядные и нагрузка на них выше, поэтому для изготовления используют пиломатериал вдвое большей толщины. Они верхней частью опираются на коньковый прогон, а нижней на угол мауэрлата. Нарожники или стропильные полуноги имеют опору на диагональные стропила и мауэрлат и формируют вальму.

4. Лежень. Опорный брус, укладываемый на несущую внутреннюю стену, если она используется в наслонной стропильной системе. Его функция – переносить вес кровли на фундамент, распределяя его.
5. Стойки. Вертикальные опоры из бруса, устанавливаемые на лежень. Они подпирают собой серединную часть стропильной ноги или коньковый прогон.
6. Подкос. Опорный элемент, также называемый подстропильная нога, который устанавливают под углом 45 градусов к стропилам и упирают в стойку. Они предотвращает прогиб ног и переносит часть веса на несущую внутреннюю стену.

7. Шпренгель. Вертикальная опора, наподобие стойки, поддерживающая накосные стропильные ноги. Чаще используют шпренгельные фермы, то есть шпренгели которые упираются в горизонтальные схватки между мауэрлатом смежных скатов.
8. Затяжка, ригель. Горизонтальные бруски, схватывающие стропильную пару в верхней или нижней части. Они гасят распирающую нагрузку, которой подвергаются стены при условии использования висячей стропильной системы.
9. Кобылки. Доски, которые используют для удлинения стропильных ног, чтобы сформировать свес крыши, защищающий стены от сырости. Чаще всего кобылки необходимы для диагональных стропил, так как их длина превышает стандартные размеры пиломатериалов.

Монтаж каркаса

Четырёхскатная крыша возводится достаточно просто при условии наличия необходимого инструмента и пары физически сильных помощников. Работы выполняют в следующем порядке:

• На поверхность внешних опорных стен через слой гидроизоляции монтируют мауэрлат, на внутреннюю – лежень. Устанавливают вертикальные стойки с шагом 1-1,2 м. Сверху на стойки укладывают коньковый прогон.

• Монтируют рядовые стропильные ноги. Для этого изготавливают образец – на нем отмечают необходимый выпил под мауэрлат и коньковый прогон. Остальные ноги изготавливают по этой выкройке. К коньковому брусу их крепят металлическим уголком. Шаг между стропилами – 60 или 120 см, в зависимости от ширины утеплителя.

• Устанавливают диагональные стропила. Верхнюю часть врезают в конек так, чтобы они стали его продолжением. А нижнюю закрепляют на углы мауэрлата. Прикрепляют нарожники. Их длину подравнивают по натянутой между крайними полуногами нитке.

• Если необходима установка подкосов и шпренгельных ферм, выполняют ее. Без дополнительных элементов не обойтись, сели длина стропил превышает 6 метров. Монтируют ветровые и карнизные доски, крепления под водосточные желоба.
• Производят гидроизоляцию крыши, с помощью строительного степлера закрепляя полосы пленки с нахлестом 10-15 см. Вдоль стропильных ног гидроизоляционный слой фиксируют рейками контр-обрешетки.
• Настилают сплошную или решетчатую обрешетку. Для сплошной используют листы влагостойкой фанеры, для решетчатой – необрезную доску.
• Укладывают кровельный материал согласно проекту. Использовать можно лишь крепеж, поставляемый в комплекте к кровле, обычно оцинкованные саморезы или гвозди, оснащенный резиновой шляпкой. При закручивании или забивании такого крепежного элемента, шляпка расплачивается и гидр изолирует получившееся отверстие.

• Завершают оборудование водосточной системы четырехскатной крыши, устанавливая водоприемную воронку, водосточную трубу и желоб.
• Если мансардное пространство готовят в качестве жилого, его утепляют изнутри минеральной ватой или пенополистиролом, не забывая использовать пароизоляционную мембрану.

Изучив вопрос, как сделать четырехскатную кровлю дома своими руками, можно неплохо сэкономить на оплате труда наемной бригады и быть уверенным в качестве выполненных работ. Хоть конструкция и считается сложной, ее сборка вполне под силу человеку с начальными строительными навыками, теоретическими знанием и желанием самостоятельно построить дом!

Видео-инструкция

Как сделать крышу четырехскатную — самая подробная инструкция!

Четырехскатная (вальмовая) крыша считается одной из самых сложных конструкций. Как и любая, имеет свои преимущества и недостатки. Для принятия взвешенного решения нужно ознакомиться с реальными эксплуатационными характеристиками четырехскатной крыши.

Как сделать крышу четырехскатную

Содержание статьи

Преимущества

1. Отсутствие вертикальных фронтонов значительно понижает аэродинамическое сопротивление крыши. Такие здания рекомендуется строить в регионах с большими значениями ветровых нагрузок. Вальмовая крыша имеет одинаковые показатели парусности со всех сторон, во время строительства зданий нет необходимости учитывать розу ветров в данном регионе.

   Стропильная система четырехскатной крыши

   Устройство и конструкция четырехскатной крыши

2. Небольшой угол наклона скатов дает возможность существенно увеличивать величину свеса стропильных ног. Четырехскатная крыша одновременно может служить навесом для веранды, повышает защищенность фасадных стен от негативного воздействия осадков.
3. Линейные параметры крыши позволяют органично сочетать новые строения с существующим стилем старых одноэтажных построек. Это очень важно в городах, где местные власти пытаются сохранить первоначальный исторический вид застроек.

Четырехскатная крыша двухэтажного загородного дома. Большие свесы хорошо защищают стены от дождя и снега

Недостатки

1. Техническая сложность. Такие крыши могут рассчитывать и строить только высокопрофессиональные специалисты. Без большого практического опыта строительных работ правильно построить вальмовую крышу невозможно.

   Наклонные мансардные окна следует не забывать закрывать во время сильного дождя, иначе на полу будет лужа

2. Большие потери кровельных материалов. Вальмовая крыша имеет четыре примыкания скатов, в каждом необходимо подрезать кровельные покрытия. Это приводит к увеличению непродуктивных потерь дорогостоящих материалов и, как следствие, к возрастанию сметной стоимости сооружения.
3. Небольшое чердачное пространство. Малые параметры по высоте и ширине, необходимость монтажа дополнительных опор и раскосов стропильной системы значительно уменьшает размеры чердачного пространства. Вальмовые крыши не используются во время строительства мансардных помещений. А это в настоящее время очень востребованные проекты домов, позволяют при минимальных финансовых потерях существенно увеличивать площадь жилых помещений.

Окно, встроенное в скат крыши, может быть и вертикальным. Такое окно называют «летучая мышь». Встроенное в кровлю из натурального шифера или металлочерепицы, смотрится очень эффектно

Еще один вариант встройки в крышу полноценных окон

Как видим, преимущества четырехскатной крыши сомнительны, а недостатки весомые.

Практический совет. Профессиональные строители рекомендуют выбирать четырехскатные крыши только в исключительных случаях, когда другие варианты по различным причинам неприемлемы.

Виды четырехскатных крыш

В каждой стране есть свои строительные традиции и предпочтения стилей. Какие виды вальмовых крыш используются архитекторами?

Таблица. Виды четырехскатных крыш.

Четырехскатная крыша своими руками, устройство, видео, проекты

Пример четырехскатной крыши – вид сверху

Четырехскатная крыша наиболее популярна из всех видов среди индивидуальных застройщиков. В статье будет рассмотрено устройство четырехскатной крыши, особенности монтажа своими руками, установка стропильной системы и другие важные вопросы. Также представлено видео-руководство. Оно поможет вам построить крышу дома своими руками быстро и грамотно.

Содержание статьи об устройстве четырехскатной крыши своими руками, видео, проекты

Устройство четырехскатной крыши

Четырехскатная крыша своими руками имеет простое устройство. Об устройстве крыши частного дома читайте тут. Основные конструктивные элементы:

• мауэрлат;
• стропильные ноги;
• прогоны;
• стойки;
• подкосы;
• обрешетка;
• кровельное покрытие.

Чтобы иметь основные понятия, как сделать четырехскатную крышу, рассмотрим пошаговое руководство работами.

Шаг 1 – Монтаж мауэрлата

Первым этапом монтажа четырехскатной крыши является монтаж мауэрлата. Для этого используется деревянный брус сечением 10х10, 10х15, 15х15 см и больше. Брус должен быть цельным. Важное значение уделяется креплению бруса. Если стена каменная, в зоне опирания мауэрлата делается железобетонный монолитный пояс. Предварительно в него монтируются закладными деталями в виде шпилек с резьбой не менее М12. Возможно крепление в кладке шпильки со специальными распорными дюбелями. Соединения мауэрлата делается по длине в накладку (не встык) со многими точками соединения.

Между армопоясом и мауэрлатом делается гидроизоляция. Для этого используется рубероид, укладывается в несколько слоев.

Данный этап аналогичный, как и при устройстве односкатных и двухскатных крыш. В данных статьях вы найдете дополнительную информацию по этой теме:

Шаг 2 – Укладка лежней на несущие перегородки

Немаловажный шаг устройства стропильной системы при строительстве четырехскатной кровли – укладка лежней на перегородки несущей конструкции. Затем на них установим опорные стойки. При отсутствии внутренних перегородок для устройства стоек устанавливаются усиленные балки перекрытий. Для перекрытия подойдут доски 5х2см. Стойки устанавливаются на балку. Учитывая повышенную нагрузку на данный элемент, он выполняется из бруса 10х20см.

Шаг 3 – Установка опорных стоек

Стойки крепятся к лежням или балкам перекрытий. После выравнивания они закрепляются временными подпорками из досок с использованием саморезов. Для крепления стоек используется уголок и металлические пластинки-накладки.

1. При устройстве стропильной системы вальмовой четырехскатной крыши стойки ставятся в 1 ряд по центру крыши непосредственно под коньком с расстоянием более 2 метров.
2. При устройстве шатровой крыши стойки ставятся на линиях диагоналей. Они должны размещаться на равном расстоянии от угла. Высота стоек определяется в соответствии с проектом крыши.

Укладка прогонов на стойки. Для вальмовой крыши это простой коньковый прогон, для шатровой – прогоны укладываются в виде прямоугольника. Для закрепления элементов используются уголки и саморезы.

Шаг 4 – Установка стропил, стропильная система четырехскатной крыши

Стропильная система четырехскатной крыши состоит их боковых и диагональных стропил. Чтобы знать, как сделать четырехскатную крышу, нужно уметь устанавливать все элементы стропильной системы.

Монтаж боковых стропил

Боковые стропила устанавливаются аналогично в сравнении с двухскатной крышей. К коньковому брусу возле крайней стойки крепится доска с шириной стропил 150 мм и толщиной 25 мм. На шаблоне размечается верхний запил и выпиливается. Им стропило опирается на коньковый брус. Шаблон прикладывается к коньку и размечается нижний запил для опирания на мауэрлат. Каждое стропило подгоняется по месту. Размечаем и выпиливаем стропила. Устанавливаем их на коньковый прогон и мауэрлат. Для крепления используем уголки, саморезы и скобы. Шаг стропил – 50-150 см. Крепление стропил к мауэрлату показано на рисунке.

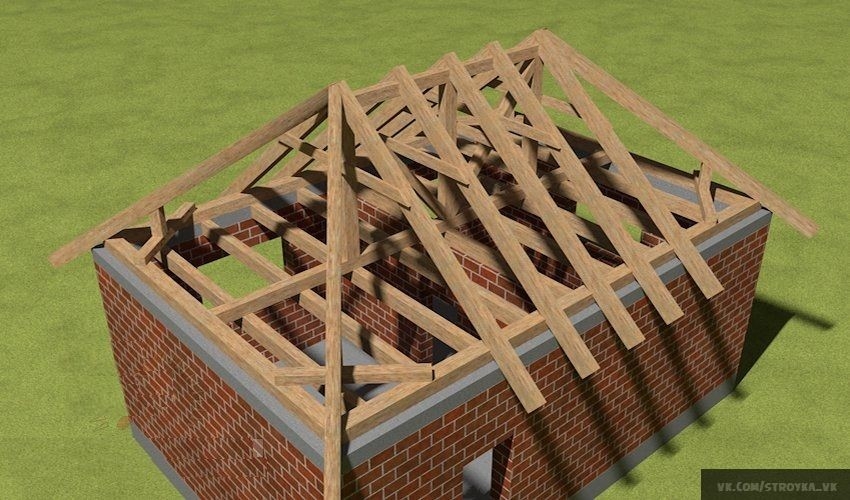

пример стропильной системы четырехскатной крыши

Монтаж диагональных стропил

Опираем диагональные стропила двухскатной крыши верхней стороной на стойку и нижней на угол мауэрлата. Делаем запилы в досках под углом в 45 градусов. Определить длину углового стропила несложно, не будем рассказывать подробно, на рисунку указана необходимая информация. Расстояние между диагональными стропилами заполняется нарожниками. Их шаг установки равен расчетному шагу стропил. Верхнюю часть опираем на диагональное стропило, а нижнюю – на мауэрлат. В верхней части делается запил.

крепление стропил к мауэрлату

Установка шпренгелей

Стропильная система четырехскатной крыши завершается установкой данных элементов. На нижнюю четверть диагональных стропил проходит наибольшая нагрузка. Именно поэтому под них ставятся шпренгели – специальные вертикальные опоры. Их установка аналогична коньковым стойкам на усиленные балки. Под боковые стропила устанавливаются подкосы. Они упираются нижним краем в балки перекрытий или лежень. Верхний край устанавливается в стропильную ногу под углом 45 градусов.

Стропила четырехскатной крыши установлены. Теперь можно приступать к следующему этапу монтажа четырехскатной крыши своими руками.

Шаг 5 – Устройство обрешетки

Устройство обрешетки четырехскатной крыши

Обрешетка необходима для качественного настила кровельного покрытия. Сегодня наиболее популярна укладка металлочерепицы. Наиболее качественная обрешетка из брусков или досок. Они укладываются параллельно коньку с шагом 50 см. От конька к свесу настилаем дощатое покрытие. Если используются мягкие кровельные материалы, укладываем 1 или 2 слоя досок.

Материалы, используемые для обрешетки, предварительно обрабатываются антисептиками. Для этого подойдут антисептики для наружных работ. Данные материалы мы рассматривали в другой статье.

Ломаные четырехскатные крыши

Данный вид крыши можно смело отнести к ломаным. Такой вариант наиболее приемлем при устройстве мансарды. Сначала выполняется монтаж П-образных конструкций, затем устанавливаются прогоны, после чего устанавливаются стропильные ноги. Не будем вдаваться в подробности, ведь особенности устройства ломаных крыш мы уже рассматривали.

Крыша своими руками четырехскатная сделана. Осталось просмотреть видео – монтаж четырехскатной крыши и схемы (проекты) крыш.

Видео о монтаже четырехскатной крыши своими руками

Проекты (чертежи) четырехскатной крыши

Четырехскатная крыша своими руками: Инструкция, Фотографии, Видео.

Четырехскатная крыша – весьма популярный вид кровли, позволяющий придать дому оригинальный облик. Ее часто применяют в проектах достаточно больших домов, так как она выглядит компактнее и аккуратнее двускатной с фронтонами. Конструкция четырехскатной крыши может быть простой или включать различные элементы – мансардные и слуховые окна, например, очень оживляют конструкцию, делают ее неповторимой.

Четырехскатная крыша своими руками

Четырехскатная крыша выгодно отличается от двускатной не только внешним видом. Она значительно надежнее защищает здание от дождя, снега и ветра. Конструкция такой крыши сложнее, чем у двускатной, но для небольшого дома или беседки выполненная своими руками четырехскатная крыша не представляет особой сложности.

Разновидности четырехскатной крыши

Простая вальмовая крыша состоит из двух трапециевидных скатов и двух треугольных – вальмовых. При ее строительстве используют приемы выполнения наслонных стропил двускатной кровли и накосных стропил четырехскатной.

Четырехскатная крыша для дачного дома

Полувальмовая крыша состоит из двух трапециевидных скатов и двух срезанных вальмовых, под которыми располагается фронтон. Такая конструкция позволяет сделать на чердаке мансардный этаж с большими панорамными окнами и при этом не снижает надежности крыши.

Четырехскатная полувальмовая крыша

Шатровая крыша отличается от простой вальмовой тем, что все ее четыре ската абсолютно одинаковы, представляют собой равнобедренные треугольники, сходящиеся в одной точке.

Шатровая четырехскатная крыша

Сложная четырехскатная крыша может содержать вертикальные чердачные окна с фронтонами, ендовы и примыкания к другим элементам здания. Для выполнения такой крыши лучше прибегнуть к услугам специалистов или воспользоваться готовым проектом и расчетом материалов.

Сложная четырехскатная крыша

Элементы четырехскатной крыши

Четырехскатная крыша в целом состоит из тех же элементов, что и двускатная, но особенности ее конструкции требуют установки дополнительных составляющих каркаса. К элементм четырехскатной крыши относятся:

• Мауэрлат – брус, уложенный на верхнюю часть внешних стен и принимающий основную нагрузку от крыши;
• Лежни – внутренние опорные брусья, уложенные на несущие стены или колонны;
• Стропила – боковые и диагональные, или накосные. Боковые стропила образуют трапециевидный скат крыши, накосные – вальмовый. Шатровая крыша не имеет боковых стропил;
• Стойки и шпренгели – вертикальные опоры, поддерживающие стропильную систему;
• Коньковый брус или прогон – горизонтальная опора для стропил в верхней части крыши. Его укладывают на стойки и закрепляют. Шатровая крыша выполняется без конькового бруса;
• Затяжки или ригели – горизонтальные элементы, соединяющие боковые стропила и не позволяющие им разъезжаться в стороны;
• Нарожники – элементы, уложенные на диагональные стропила и образующие каркас ската;
• Подкосы и ветровые балки – распорки, увеличивающие прочность крыши и ее способность противостоять нагрузкам;
• Кобылки –доски, образующие необходимый свес крыши и закрепляемые на стропила в их нижней части.

Структура четырехскатной крыши изнутри

В зависимости от конструкции крыши могут применяться также другие элементы, например, обрешетка, защитные планки, карнизы над окнами и крыльцом.

Для расчета необходимого количества материалов нужно заранее нарисовать эскиз крыши, определиться с ее формой и размерами, после чего выполнить чертеж в масштабе и рассчитать нужный материал.

Схема возведения наслонных стропил

Технология возведения четырехскатной крыши

1. Для того чтобы нагрузка от стропильной системы, кровельного покрытия и снега, наметаемого на крышу в зимний период, была равномерно распределена, поверх всех несущих стен укладывают продольные элементы – мауэрлат и лежни. Их выполняют из бруса 100х150 мм или 150х150 мм, а в отдельных случаях из железобетонных балок. При самостоятельном строительстве дома обычно используют дерево – этот материал легче и удобнее в обработке, поэтому рассматривать мы будем именно его. Брус кладут на стены и закрепляют с помощью анкерных шпилек. Шпильки устанавливают еще при строительстве стен, заглубляя их в кладку. В деревянных строениях опорами служит верхний венец сруба. Между мауэрлатом и стеной обязательно выполняют гидроизоляцию из двух слоев рубероида. Лежни кладут на несущие перегородки, на которые будут устанавливаться опорные стойки.
2. Если внутренних перегородок в доме нет или они расположены не по центру крыши, стойки ставят на усиленные балки перекрытий. Перекрытия обычно выполняют из доски 50х200 мм. Балка, на которую устанавливают стойки, несет повышенную нагрузку, поэтому ее выполняют из двух срощенных досок илииз бруса 100х200 мм.
3. Устанавливают опорные стойки на лежни или балки перекрытий. Выравнивают их, используя отвес или водяной уровень, после чего закрепляют временными подпорками из досок на саморезы. К лежню или перекрытию стойки крепят с помощью уголка и металлических пластин-накладок. Стойки для вальмовой простой крыши ставят в один ряд по центру крыши, под коньком. Расстояние между ними не  должно быть более двух метров. Для возведения шатровой крыши стойки ставят на линиях диагоналей на равном расстоянии от угла. Стойки при этом должны образовать прямоугольник, повторяющий форму периметра дома. Высоту стоек определяют по проекту крыши.
4. На стойки укладывают прогоны. Для простой вальмовой крыши это коньковый прогон, уложенный на стойки и образующий конек крыши. Для шатровой крыши прогоны кладут на стойки в виде прямоугольника. Закрепляют их на уголок и саморезы.
5.  Приступают к установке стропил. Боковые стропила на простой вальмовой крыше устанавливают аналогично наслонным стропилам двускатной крыши: прикладывают к коньковому брусу в области крайней стойки доску с шириной, аналогичной ширине доски стропил – 150 мм. По ней выполняют шаблон. Доску для шаблона можно брать не такую толстую и тяжелую, хватит и 25 мм толщины. На шаблоне размечают верхний запил, которым стропило будет опираться на коньковый брус, выпиливают его. Приложив шаблон к коньку, размечают и нижний запил, которым стропило будет опираться на мауэрлат. Готовый шаблон прикладывают к коньковому прогону в местах установки боковых стропил, проверяя необходимость подгонки каждого стропила по месту. Если шаблон идеально подходит, стропила размечают и выпиливают по шаблону в нужном количестве. Устанавливают их на коньковый прогон и мауэрлат и закрепляют с помощью уголков и саморезов или на скобы. Шаг стропил – от 0,5 до 1,5 метров.

   Крепление стропил к мауэрлату

6. Диагональные стропила несут повышенную нагрузку, поэтому их выполняют из двух срощенных в толщину досок. Шаблон диагональных стропил выполняют аналогичным образом. Диагональные стропила опираются верхней стороной на стойку, а нижней – на угол мауэрлата, поэтому запилы в досках необходимо выполнять под углом в 45 градусов к плоскости доски.

   Определение длины углового стропила

7. Расстояние между диагональными стропилами на вальмовых скатах заполняют нарожниками. Их устанавливают с шагом, равным расчетному шагу стропил, и опирают вер

Четырехскатная крыша своими руками: расчет, чертежи, схемы

Чаще всего четырехскатную крышу для дома выбирают из-за внешней привлекательности, не учитывая, что у этой конструкции есть и другие преимущества: способность выдерживать большие ветровые нагрузки, повысить уровень защищенности стен от влаги, позволить оборудовать жилые помещения в чердачном пространстве.

Четыре ската считаются оптимальным вариантом для регионов с сильными ветрами и большим объемом осадков. Принимая решение построить четырехскатную крышу самостоятельно, необходимо учесть, что эта конструкция требует точных чертежей и повышенного внимания при замерах и разметке.

Подготовительные работы

Основное отличие четырехскатной (вальмовой) крыши с четырьмя скатами от конструкции с двумя скатами – отсутствие необходимости в устройстве боковых фронтонов. Четырехскатная конструкция состоит из двух трапециевидных и двух треугольных скатов, последние заменяют фронтоны.

Далее поэтапно рассмотрим, как сделать четырехскатную крышу своими руками.

Под крышей может располагаться просто чердачное помещение или жилая мансарда. Строительство четырехскатной крыши начинается с определения ее предназначения и подбора материалов с учетом особенностей климата. Количество осадков и силу ветра важно учесть при выборе углов скатов, толщины материалов для деревянных составляющих и вида кровли.

Важно! Уклон скатов может варьировать от 5-и до 60°. Чем сильнее ветры и больше осадков, тем больше уклон.

Деревянные составляющие должны быть толще, чем для двухскатной конструкции. Если уклон не превышает 18°, для кровли подойдут рулонные материалы. При уклоне 18-30° лучше выбрать металлическую или керамическую черепицу.

При завершении первого этапа должна быть создана точная схема устройства кровли. Вы должны знать, какие материалы и в каких объемах необходимо купить.

Этапы постройки четырехскатной крыши своими руками

Для устройства четырехскатной крыши используется древесина хвойных пород без дефектов с влажностью 18-22%. В первую очередь устраивается основание, равномерно распределяющее нагрузку на несущие конструкции.

По периметру здания укладывается слой гидроизоляции и монтируется мауэрлат – цельный брус 10х15 см или 15х15 см.

Соединения делаются в накладку, для связки углов используются металлические скобки, пластины и уголки.

Следующий шаг строительства четырехскатной крыши – установка лежней. Это брус, который служит опорой для стоек и располагается на основании. Далее на лежни монтируются стойки (брус 10х10 или 10х15 см) с шагом стропил (не более 2-х метров), устанавливается коньковая балка (10х20 см), временно опирающаяся на специальные стойки.

Важно! Необходимо с повышенным вниманием отнестись к углу монтажа стоек.

При устройстве четырехскатной крыши необходимо учесть, что она состоит их 4-х плоскостей. Для скатов в виде трапеций требуются боковые стропила, для треугольных — диагональные (накосные). Это цельный брус 10х15 см или 10х20 см, который монтируется с шагом 50-150 см. При необходимости стыковки монтируются накладки, закрепляются в нескольких местах.

В точках, где стропила опираются на основание, нужно сделать врубки и закрепить конструкцию элементами из металла. Сверху стропила упираются в брус конька, соединенный со стойками при помощи пазов. Для усиления конструкции рекомендуется использовать диагональные опоры, подкосы, стальные соединительные элементы.

Монтаж кровли

Завершающий этап постройки четырехскатной крыши своими руками – монтаж гидроизоляционного слоя, контробрешетки, обрешетки (или сплошного настила).

На стропила укладывается гидроизоляционный материал. Его предназначение – исключить разрушение стропильной системы из-за попадания влаги из чердачного помещения под кровельный материал.

Пленка укладывается внахлест и для герметичности скрепляется липкой лентой.

Следующий шаг – устройство контробрешетки. Это брус или доска, обработанная антисептиком. Крепится к стропилам, позволяет зафиксировать гидроизоляционный материал, создает воздушную подушку между кровельным материалом и изоляцией.

Для обрешетки используются сухие доски шириной 4-5 см, которые крепятся к контробрешетке на расстоянии 25-30 см друг от друга. Если не планируется обустройство жилых помещений в чердачном пространстве, то далее монтируется кровельный материал.

При устройстве теплой мансарды на стропила с внутренней стороны при помощи степплеров монтируется пароизоляционный материал (пленка, фольга, пергамин), предотвращающий попадание влаги из теплого помещения в утеплитель. На пароизоляцию укладывается теплоизоляционный материал толщиной 15-20 см.

Далее процесс монтажа не отличается от устройства кровли для чердачного пространства без жилых помещений.

Преимущества четырехскатной крыши

Постройка четырехскатной крыши позволяет:

• переоборудовать чердачное пространство в жилую мансарду, то есть, увеличить полезную площадь дома;
• повысить уровень устойчивости к внешним воздействиям в виде ветра и дождя, тем самым увеличиваются показатели прочности кровли и продлевается срок ее эксплуатации;
• сделать внешний вид дома более привлекательным.

Несмотря на то, что планирование и процесс устройства требует больших временных и материальных затрат, устройство четырехскатной крыши своим руками возможно при наличии базовых навыков плотника. В хозяйстве должны быть: бензиновая, дисковая пила или ручная, дрель, стамески, молотки, уровень, шнур, рулетка.

Источник: http://postroiv.ru/2016/04/chetyrexskatnaya-krysha-svoimi-rukami/

Как сделать четырехскатную крышу с правильным монтажом стропильной системы у одноэтажного частного дома своими руками

Четыре ската кровли в разных плоскостях придают строению респектабельный вид, но в то же время возведение такой конструкции является самым сложным этапом в строительстве здания.

Для того чтобы кровля получилась правильной и могла служить долгие годы, необходимо правильно выполнить расчет всех составляющих элементов и не отступать от полученных значений на протяжении всего периода строительства.

Выполнение замеров

Чтобы крыша получилась «правильной», необходимо рассчитать коэффициент пропорциональности элементов ее конструкции.

Для этих целей используют замерную рейку (далее замерочный инструмент), на которую для удобства наносятся все размеры, это позволяет уменьшить количество измерений и времени на их проведение. Рейка делается из фанеры, шириной 5 см.

Использование замерной рейки Также существуют таблицы, в которых указано соотношение количества стропил к их длине.

Рассчитывается соответствие в процентах между длиной вальм и скатов, затем по ним определяется прочностная характеристика кровли:

• с торца здания проводится размет

Как сделать четырехскатную крышу и рассчитать конструкцию

На завершающем этапе возведения здания необходимо обустроить крышу. Существует большое количество ее конструкционных решений, но среди многообразия владельцы частных коттеджей часто предпочитают строительство четырехскатной крыши. Отличается такой вид кровли сложностью монтажных работ, но результат превосходит все ожидания, поскольку конструкция имеет прекрасный внешний вид, благодаря множеству вариаций, в чем можно убедиться, посмотрев фото. Кроме этого четырехскатная крыша имеет длительный срок эксплуатации.

Решая вопрос относительно того, как сделать четырехскатную крышу дома, надо рассмотреть возможные варианты. Основные ее разновидности: шатровая, вальмовая, полувальмовая.

Крыша вальмовая четырехскатная. Строительство четырехскатной крыши своими руками такого типа кажется сложным, но при наличии навыков создания обычной кровли эта задача вполне выполнима. Когда основание дома имеет форму прямоугольника, то обычно используют вальмовую конструкцию. В ее торцах устраивают две треугольные плоскости, а два фасадных ската делают в виде трапеции. Эти две треугольной формы поверхности называют вальмами.

Расчеты конструкции четырехскатной крыши

Монтаж кровли такой формы невозможно реализовать, если нет проекта ее строительства.

Порядок, как рассчитать четырехскатную крышу правильно, знают только сотрудники специализированных проектных организаций. В технической документации, подготовленной специалистами, имеются чертежи стропильной конструкции, основных ее узлов соединения, схема кровельного «пирога» и других элементов для обустройства кровли.

При расчете прочностных показателей, учитывают, что на систему стропил оказываются постоянные (среди которых вес самой кровли) и временные нагрузки. К последним факторам относятся атмосферные осадки, сильные ветра, вес людей, осматривающих или ремонтирующих крышу. Вес кровли определяют путем умножения удельного веса каждого используемого материала на площадь поверхности скатов. Для этого нужно знать, как посчитать площадь крыши дома.

Прежде всего, для кровли рассчитывают угол наклона крыши, исходя из климатических особенностей конкретного региона. Среднее значение данного показателя составляет от 5 до 60 градусов. Если в районе расположения дома наблюдаются обильные осадки, специалисты настоятельно рекомендуют строить четырехскатные крыши с углом наклона в пределах от 45 до 60 градусов. Согласно СНиПу, снеговая нагрузка для средней полосы России равна 180 кг/м², если уклон составляет не более 60 градусов. С возрастанием угла наклона увеличивается количество материала для создания кровли, а соответственно стоимость ее строительства значительно возрастает.

Когда известен уклон скатов, требуется узнать высоту кровельного конька. Для этого величину, равную половине пролета дома, умножают на табличный коэффициент, который соответствует этому углу. Например, для угла в 25 градусов коэффициент равен 0,47, а при 30 градусах – 0,59, таким образом, если дом имеет ширину 10 метров, тогда высота конька составит 2,35 и 2,95 метра.

Затем производятся расчеты относительно длины стропил и их рекомендуемого сечения. Такой параметр как сечение стропил зависит от угла наклона крыши и оказываемых нагрузок. Запас прочности элементов стропильной конструкции не может быть меньше коэффициента 1,4. При определении размеров крыши – ее высоты, ширины и длины учитывают угол постройки. До того, как посчитать площадь четырехскатной крыши, необходимо знать площадь каждого из кровельных скатов, которые, как говорилось ранее, могут иметь форму треугольника или трапеции. Так как рассчитать площадь крыши иногда без схемы весьма сложно, рекомендуем это выполнять по заранее составленному проекту.

Самостоятельный монтаж четырехскатной крыши

Наличие чертежей четырехскатной крыши и документации позволяет точно знать, как сделать четырехскатную крышу на конкретном здании. Когда расчеты произведены, наступает очередь выбора кровельного материала и самостоятельного монтажа четырехскатной кровли. Жесткость будущей конструкции обеспечивают такие элементы как стропила, подкосы, затяжки и т.д. Читайте также: «Как сделать крышу дома».

Стропила, которые являются самой важной деталью стропильной системы, делают из прямоугольного бруса, имеющего сечение от 50 до 150 миллиметров. Благодаря этому элементу обеспечивается необходимая жесткость, поэтому пиломатериалы для него должны быть изготовлены из качественной древесины, без дефектов.

Технология как построить четырехскатную крышу предусматривает последовательность монтажа стропильной конструкции. Сначала необходимо установить на место мауэрлат (нижний каркас кровли дома), представляющий собой опору из бруса и бревен. Чтобы проверить правильность установки элементов системы стропил, используют строительный уровень (прочитайте также: «Как сделать четырехскатную крышу своими руками – пошаговая инструкция строительства»). Мауэрлат при монтаже располагают так, чтобы нижний каркас выходил за наружные стены постройки минимум на 40 сантиметров вдоль периметра здания. Для того чтобы стены не промокали, между ними и мауэрлатом укладывают два слоя рубероида. В деревянных срубах нижним каркасом стропильных конструкций выступает верхний венец.

Когда мауэрлат уложен, приступают к установке каркасных стропильных ног, которые называются диагональными или накосными. Для придания дополнительной прочности их закрепляют стойками или подкосами и таким образом конструкция имеет большую жесткость и нагрузка распределяется равномерно. Если есть в этом необходимость, для опор стропил строят боковые прогоны. Также выполняют установку на трех подпорках центральной балки – по обе стороны и по центру. Затем собирают основной каркас, для этого закрепляют наклонные стропила к опорным балкам и одновременно к коньковому прогону. Шаг монтажа при этом не превышает 50 сантиметров, в противном случае конструкция получится непрочной и не сможет противостоять внешним нагрузкам.

Стропильная система четырехскатной крыши, подробная видео инструкция:

Чтобы избежать в ветреную погоду излишней вибрации и с целью увеличения прочностных характеристик системы кровли, можно скрепить между собой нарожные стропила на расстоянии одного метра от конькового прогона, для чего подойдут доски с сечением не меньше 40х120 миллиметров.

До того, как сделать четырехскатную крышу, необходимо убедиться, что материал для наклонных стропил не имеет меньшую длину, чем расчетная величина. Правда, абсолютно точного подбора относительно размера не требуется, поскольку стропильные ноги будут подрезаться. Специалисты рекомендуют при постройке четырехскатной крыши для обеспечения предельной надежности конструкции использовать много таких крепежных изделий как гвозди.

Когда завершена сборка каркаса, приступают к укладке кровельного пирога: пароизоляции, утеплителя, гидроизоляции и материала для покрытия. Выбор последнего зависит от угла наклона скатов, и его нужно выбрать прежде как построить крышу. Рулонное покрытие – идеальный вариант для плоских конструкций (5-18 градусов), а при 30-60 градусах используют асбестоцементный шифер, профлист или металлочерепицу.

Количество кровельного материала, которое необходимо приобрести, определяют, исходя из площади крыши. До момента, как рассчитать площадь четырехскатной крыши, вычисляют площадь каждого ската и полученный результат суммируют.

При создании четырехскатной кровли достойный результат можно получить только при наличии проекта и чертежей.

PPT — HIP ROOFS PowerPoint Presentation, скачать бесплатно

Шатровая крыша — Японский перевод — Linguee

Форма этого поверхностного натяжения […] соответствует sha ll o w вальмовая крыша a n d конек […] высшая точка. en.developmentscout.com	こ の 表面 張力 の 形状 が 浅 い 寄 棟 屋 根 に 対 応 し て お 9 6
Полу-остроконечный стиль в подавляющем большинстве присутствует в . […] в районе Кансай, а отверстия для дыма с правой и левой сторон наверху крыши дают […] внешний вид из шатровая крыша . kansai.gr.jp	西 で は 前者 が 圧 的 で 、 屋 根 上部 左右 が 煙 り 出 し っ て 寄 棟 の 外 観 000 901.g3
Общая площадь около 16000 квадратных метров, […] Японский сад с прудом в центре и экстерьером в стиле […] дом чайной церемонии га л ф — шатровая крыша . kansai.gr.jp	延 べ 床 面積 約 １ 万 ６ 千 平方 ル の 建 物 日本 囲 ん で 配置 さ れ 、 入 り 母 屋 屋 1	0	0の 伝 統 を 生 か し た 外 観。 кансаи.gr.jp
Например, […] три-ти er e d шатровая крыша w a s ранее […] только в Пунакха Дзонге, но в процессе реконструкции […] , в обоих упомянутых выше залах был применен одинаковый стиль крыши. jcic-heritage.jp	例 え ば 、 三 重 の 宝 形 屋 根 は 以 前 の プ ナ カ再 建 に あ た っ て こ の 屋 根 形式 が 採用 さ [. ..] れ て い る。 jcic-heritage.jp
Считается, что самая верхняя крыша с золотой отделкой представляет собой […] «небесный навес» над божеством внутри, […] в то время как два l ow e r шатровые крыши w i th гофрированное железо […] Не так давно оценено плитки. jcic-наследие.jp	最 上部 の 鍍金 さ れ た 屋 根 は 本尊 の 天 蓋 的 な 意味 合 い と 考 え ら れ る が, 下 2 層 の 現 在 鉄 板 波 板 葺 と な っ て い る 宝 形 屋 根 は さ ほ ど 古 く ま で は 溯 る 形式 で な い。 jcic-heritage.jp
(Переработанный ПЭТФ el t ) Крыша s i le n ce r крыша, i de гарнир. marklines.com	(ПЭТ 再生 フ ェ ル ト) ル ー フ サ イ レ ン サ ー, ル ー フ サ イ 000
На прошлой неделе я писал об уникальной ванне для ног на t h e крыша o f M новейшая резиденция ORI LIVING, но это не единственная удивительная особенность этого здания. может предложить. moriliving.com	先 週 の ダ イ ア リ ー で MORI LIVING の 最新 物件 で あ る 平 河 タ ワ ー レ ジ デ ン ス 上 に あ る 足 を て い 9 9
(Переработанный ПЭТ el t ) Крыша s i le ncer (кроме […] L). marklines.com	(ПЭТ 再生 フ ェ ル ト ) ル ー フ サ イ レ ン サ ー (L グ レ 9 くcom
Женские туфли ha ve a с бедрами — a n d- ga bl e d i th 3 комнаты в передней и 2 боковые комнаты […] , которые различаются размерами, а кухня с правой стороны. english.dhtour.go.kr	母 屋 は 正面 3 間 、 側面 2 間 の 幾 重 な っ た 八 作 瓦屋 根 の 様 式 で 、 、 右側 に後 列 に は 奥 の 間 と ャ パ ン (婦人 の 居間) が あ り ま す。 японский. dhtour.go.kr
Шарниры валков […] опора для локтя, плеча de r , бедра a n d колено. images.autodesk.com	ロ ー ル ジ ョ イ ン ト は 肘 、 肩 、 ヒ ッ プ お よ び 膝 。 サ 90 изображений.autodesk.com
Мы также TRW демонстрирует на примере подушки безопасности 2012 концептуальное исследование i t s крыша a i rb ags для задних сидений, а также активных пряжка Active Buckle Lifter (ABL) в задней части, которая в 2013 году входит в серию нового Mercedes S-класса от Daimler. en.developmentscout.com	私 達 は ま た TRW は エ ア バ ッ グ 2012 の 例 に 示 し, 一連 の ダ イ ム ラ ー か ら 2013 が 新 し い メ ル セ デ ス S ク ラ ス に 行 く こ と 後部 ア プ リ ケ ー シ ョ ン で 後部 座席 と 同 様 に 積極 的 な バ ッ ク ル «ア ク テ ィ ブ バ ッ ク ル リ フ タ ー» (ABL) の た めに 、 屋 根 用 エ ア バ ッ グ の 概念 研究。 ja. developmentcout.com
Поворотные суставы в скелетах вашего персонажа включают: ArmRoll (между плечами и […] локтей), ForeArmRoll (между локтями и запястьями), […] UpLegRoll (ставка , e n бедра a n d колени) и LegRoll […] (между коленями и щиколотками). images.autodesk.com	キ ャ ラ ク タ の ス ケ ル ト の う ち ロ ー ル ジ ョ […] イ ン ト に は 、 ArmRoll （肩 と 肘 の 間） ForeArmRoll （肘 と 手 首 の 間） 、 U pL egRol l （ ヒ 9 90 90 9 90 90 15 90 90 9 90 90 9 90 90 15膝 と 足 首 の 間） が あ り ま す。 images.autodesk.com
Дано th a t кровли c a n достигаются температуры […] до 90 ° C, реальный КПД фотоэлектрических систем часто значительно меньше номинальной мощности. solarwall. com	屋 根 は 9 0 ° C も の 高温 に 達 す る こ と も た め 、 PV シ ス テ 実 際 の 発 効率 […] は 、 し ば し ば 定 格 出力 よ も 大幅 に 低 く な り す。 solarwall.de
Например, производители металлических замен f o r hip s o ck ets или коленных суставов изучают решения для подготовки поверхности для этих продуктов перед нанесением специальные покрытия. wheelabratorgroup.com	寛 骨 臼 ま た は 膝関節 の 代 わ り と な る 金属 製品 を 製造 す る メ ー カ ー は, 専 門 家 に よ る コ ー テ ィ ン グ を 実 施 す る 前 に, こ れ ら の 製品 に 対 す る 表面 処理 ソ リ ュ ー シ ョ ン に つ い て 学 ん で い ま す. wheelabratorgroup.com
Например, вы можете использовать Reach Mode: Simple with Key Mode: Body Part, чтобы добавить больше […] детали цикла ходьбы вашего персонажа — например, [. ..] как перевод t h e бедра a l на g по оси Y до […] добавляет больше отскока к своей ступеньке, не меняя […] настройки охвата вашего персонажа. images.autodesk.com	キ ー モ ー ド: ボ デ ィ パ ー ツ （Key Mode: Body […] Part） と も に 達成 度 キ ー モ ー ド: 簡易 （Reach Mode: Simple） を 使用 し て 、 キ ャ ラ タ 度 設定 を 変 更 し な く も キ ャ […] ラ ク タ の 歩 行 サ イ ル に 詳細 （（キ ャ ラ ク タ の 一 み を つ け る た め の Y に に 沿 っ た 90 90 90で159 ヒ 90 60） 90 60） 9015autodesk.com
Незаменим для всего […] из фанка и соу л т o бедро h o p и R’n’B, но […] также идеально подходит для добавления органического элемента в дом […] или поп, этот инструмент вызывает сильное привыкание и представляет собой настоящий фанк-феномен. en.vstlife.com	フ ァ ン ク や ソ ウ ル , ま た ヒ ッ プ · ホ ッ プ や Р & B, さ ら に は ハ ウ ス や ポ ッ プ な ど の オ ー ガ ニ ッ ク な 要素 ま で, こ の イ ン ス ト ゥ ル メ ン ト で フ ァ ン ク · サ ウ ン ドを 追求 す る こ と が で き ま す。 ja.vstlife.com
Эта популярная «летняя столица» Грузии превратилась в в a hip c o как курорт tal с восстановленным историческим городом и очаровательным «Приморским парком». В нем есть восхитительные кафе, паблик-арт, шикарные ночные клубы и рестораны. hihostels.com	人 気 の 高 い グ ル ジ ア の ‘夏 の 首都’ で あ る バ ト ゥ ミ は, 修復 さ れ た 旧 市街 や, 素 敵 な カ フ ェ や ア ー ト な オ ブ ジ ェ, シ ッ ク な ク ラ ブ や レ ス ト ラ ン が 立 ち 並 ぶ 魅力 的 な 臨海 公園 の あ る ト レ ン デ ィ な シ ー サ イ ド リ ゾ ー ト へ と姿 を 変 え ま し た。 hihostels.com
В сфере производства нетканых материалов отгрузка шт. […] полиэфирное спанбонд для т h e кровля a n d сельскохозяйственный материал […] заявки, спрос на которые составил […] сильный, компенсирует вялые поставки автомобильных ковров и материалов для интерьера. unitika.co.jp	不 織布 事業 で は, ポ リ エ ス テ ル ス パ ン ボ ン ド で は, 自動 車 の カ ー ペ ッ ト · 内装 材 用途 が 不振 で し た が, 需要 が 堅 調 な ル ー フ ィ ン グ や 農業 資 材 用 途で カ バ ー し ま し た。 unitika.co.jp
В Ляонине и Чилине на северо-востоке Китая Alpine увеличит производство автомобильных навигационных систем и аудиовизуальных материалов для автомобилей; Tokai Rubber до […] удвоить производство шлангов для топлива / кондиционера; а Webasto усилит […] производственная мощность SL di n g крыш . marklines.com	東北 地区 の 遼寧 省 と 吉林省 で は, ア ル パ イ ン が カ ー ナ ビ と 車載 オ ー デ ィ オ を 増 産, 東海 ゴ ム 工業 が 燃料 · 空調 用 ホ ー ス の 生産能力 を 倍 増, ベ バ ス ト ジ ャ パ ン が サ ン ル ー フ の 生 産 体制 を 増 強 す る。 линий.com
Кроме того, deman d i n кровельное a p pl Икции начали восстанавливаться. В бизнесе хлопкового спанлейса объемы продаж и прибыль достигли рекордных уровней из-за расширения спроса на различные косметические товары из-за чрезвычайных […] […] жаркое лето, а также стабильные продажи санитарных материалов и промышленных стеклоочистителей. unitika.co.jp	綿 ス パ ン レ ー ス は か ら 化粧 雑 貨 用途 の 大 し 、 材料 ・ 産業 パ ー 用途 な ど も.
Однако необходимо соблюдать осторожность при проверке параметров качества воды, если вода будет использоваться для питья, так как загрязнение свинцом и цинком из гофрированного материала ir o n кровли c a n быть выше, чем разрешено стандартами питьевой воды. enviroscope.iges.or.jp	し か し 、 波 型 の タ ン 根 で 集 め ら れ た 水 を し て 、 飲 料 水 と し す る 際 に は トあ る た め 、 定期 的 に 水質 検 査 を す る な ど の 注意 が る。 enviroscope.iges.or.jp
Анкилозирующий спондилит характеризуется […] по боли в суставах и скованности в шее, […] нижняя часть спины, a n d бедра , a s а также […] рук и ног в некоторых случаях, за которыми следуют […] развитие сращения и ригидности пораженных суставов с течением времени. eisai.com	強直性 脊椎 炎 は 、 頸 部 か ら 腰部 や 臀 部 、 時 に 手足の 炎症 性 疾患 で 、 現 時点 で は 特異 的 な 治療 方法 は あ り。 eisai.co.jp

Как правильно установить обшивку крыши Видео

В прямом эфире

Особняки со скидкой

В прямом эфире

Особняки со скидкой

В прямом эфире

Особняки со скидкой

В прямом эфире

Особняки со скидкой

В прямом эфире

Особняки со скидкой

В прямом эфире

Особняки со скидкой

В прямом эфире

Любите это или перечислите

В прямом эфире

Любите это или перечислите

В прямом эфире

Любите это или перечислите

В прямом эфире

Любите это или перечислите

В прямом эфире

Любите это или перечислите

В прямом эфире

Любите это или перечислите

В прямом эфире

Любите это или перечислите

В прямом эфире

Renovation, Inc.

В прямом эфире

Мастера флип

В прямом эфире

Родной город

В прямом эфире

Родной город

В прямом эфире

Мастера флип

В прямом эфире

Родной город

В прямом эфире

Родной город

В прямом эфире

Renovation, Inc.

В прямом эфире

Renovation, Inc.

В прямом эфире

Renovation, Inc.

В тренде

HGTV Городской оазис 2020

Fixer к Fabulous

Центральные украшения ко Дню благодарения

2021 Цветовые тренды

Идеи для хранения на маленькой кухне

Комнатные растения для слабого освещения

Показывает

• Особняки со скидкой
• Брат против.Родной брат
• Знаменитость I.O.U.
• Кристина на побережье
• Fixer to Fabulous
• Флип или флоп
• Листать 101
• Хорошие кости
• Помогите! Я разрушил свой дом
• Родной город
• Любите это или перечислите
• Братья по собственности: Forever Home
• Остров Реновации
• Rock the Block
• Правила дома для отпуска
• Город ветров реабилитации
• См. Полное расписание
• Смотреть все сезоны

Увидеть больше в шоу

дизайн

• Украшения
• Ремоделирование
• Идеи по комнатам
• Главная Туры
• Стили дизайна

Узнать больше в дизайне

На открытом воздухе

• Сады
• Цветы и растения
• Ландшафтный дизайн и ландшафтный дизайн
• Открытые пространства
• Обуздать апелляцию

Увидеть больше на открытом воздухе

Живущий

• Семья
• Уборка и организация
• каникулы
• Развлекательный
• Путешествовать
• Недвижимость

Увидеть больше в жизни

Как

• Обустройство дома
• Ремесла
• Сделай сам
• Апсайклинг
• HGTV ручной работы

См. Больше в разделе «Как сделать»

Лотереи

• HGTV Urban Oasis 2020: войдите сейчас
• HGTV Дом мечты
• Умный дом HGTV

Увидеть больше в лотереях

Магазин

Фото Вдохновение

• Информационные бюллетени
• Журнал
• Расписание ТВ
• Смотреть вживую

Как укрыть шатровую крышу черепицей | Домой Гиды

Стандартная вальмовая крыша напоминает четырехгранную пирамиду.Классическая конфигурация вальмовой крыши имеет четыре выступа конька, где четыре наклонные стороны сходятся в одну точку. Вальмовая крыша также может иметь пять выступов: два вальмовых выступа и наклонные стороны на обоих концах дома, которые наверху пересекаются гребнем, проходящим между бедрами. Гонт черепица, также известная как коньковая или остроконечная черепица, — это последняя черепица, устанавливаемая на крышу после покрытия кровли рубероидом, гидроизоляцией и черепицей. Изучите эти методы безопасной кровельной черепицы вальмовой крыши.

Безопасность

Наденьте ремень безопасности и привяжите веревку в том месте, где она будет вас поддерживать.В случае падения страховочная веревка должна выдерживать ваш вес и предохранять от удара о землю. Работая на крыше, надевайте перчатки и головной убор, чтобы защитить руки и голову. Если у вас есть рейки, наденьте их на обувь. Держите под рукой много питьевой воды, потому что вы должны работать на крыше, когда она теплая и черепица гибкая. Вытяните меловую линию на 6 дюймов ниже и параллельно коньку вальмовой крыши. Прикрепите его, чтобы создать линию, по которой нужно следовать.

Битумная черепица

Используйте ножницы или универсальный нож, чтобы разрезать черепицу с тремя выступами на три отдельных черепицы, чтобы использовать их в качестве кровельной черепицы для вальмовой крыши.Три пучка черепицы с тремя выступами равны одному квадрату или 100 квадратных футов. Начните с самого нижнего конька бедра на одной стороне крыши и поднимитесь до самого верхнего конька. Поскольку каждая кровельная черепица перекрывает нижнюю, вода проходит через верхнюю часть черепицы и не попадает под черепицу, расположенную ниже. Установите первую черепицу на гребень так, чтобы она одинаково перекрывала каждую сторону гребня, выровняв одну сторону с меловой линией.

Гвозди

Вставьте кровельные гвозди с проволочной спиралью в пневматический кровельный пистолет.Вставьте два гвоздя в черепицу на расстоянии 1 дюйма от концов по обе стороны от выступа черепицы. Язычок находится под следующей установленной черепицей, закрывающей гвозди. Обложите первую черепицу следующей, прибив гвоздями так же, как и первую черепицу. Повторяйте это, пока не дойдете до самого верхнего гребня, а затем повторите для каждого гребня бедра. Когда закончите, укройте самый верхний гребень на вершине каждого гребня бедра. Если у вас четыре бедра, которые доходят до вершины, просто отрежьте последнюю черепицу по размеру пика, прибейте ее и покройте шляпки гвоздями кровельным цементом.

Соображения

Планируйте проект крыши в день, когда будет солнце, но нет ветра. Солнечное тепло прикрепляет каждую черепицу к предыдущей. Не держите всю черепицу на солнце во время работы, так как она прилипнет друг к другу и к крыше. Просто оставьте черепицу, которую вы планируете использовать, на время работы. Попросите напарника помочь с меловой линией и принести вам черепицу и принадлежности, когда вы ими пользуетесь.

Различные типы конструкции скатных крыш — JTC Roofing

Что касается шатровых крыш, можно найти несколько различных конструкций крыш.Как и в случае с любой кровлей, перспектива выбора подходящей кровли для вашей собственности может быть пугающим и запутанным процессом, поэтому здесь мы стремимся помочь прояснить различные типы, которые могут быть лучше всего для вас. Однако, прежде чем вдаваться в подробности о различных типах конструкции шатровой крыши, давайте уточним, что именно такое шатровая крыша.

Что такое шатровая крыша?

Это распространенный тип кровли, у которой просто нет плоских сторон. Эти конструкции крыши идеальны для домов, которые могут подвергаться воздействию суровых погодных условий, таких как сильные ветры или ураганы, они обладают улучшенными внутренними связями и имеют меньшую вероятность отслоения от дома на двускатном конце крыши.Хотя вальмовые крыши действительно предлагают меньше внутреннего пространства, это небольшая цена за их защиту от атмосферных воздействий и другие практические преимущества.

Давайте теперь рассмотрим различные конструкции шатровой кровли более подробно:

Простая вальмовая крыша

Эти крыши являются наиболее распространенным типом конструкции вальмовой крыши, с коньком над частью крыши, который, в свою очередь, создает две стороны многоугольника и две стороны треугольника.

Пирамида вальмовая

Шатровая крыша пирамиды, как следует из названия, образована четырьмя равными треугольными сторонами, которые встречаются в единственной точке наверху крыши, которая выступает вверх.

Поперечная вальмовая крыша

Эту конструкцию кровли можно сравнить с эффектом объединения двух зданий с шатровой крышей. Две секции крыши встречаются на соответствующих концах, образуя шов, который называют «долиной» или перекрестно вальмовой крышей.

Полуавтоматическая крыша

Это вариант стандартной вальмовой крыши, но в данном случае две стороны крыши укорачиваются для создания карниза.

Голландская двускатная (вальмовая) крыша

Это гибрид конструкции двускатной и вальмовой крыши, в которой полный или частичный двускатный двускатник может быть найден в конце конька крыши, что позволяет увеличить внутреннее пространство на крыше.Это также может улучшить эстетическую привлекательность крыши, создавая более интересный и менее распространенный дизайн.
