Брус на лаги пола: расстояние лаг при обустройстве деревянного пола

Содержание

расстояние лаг при обустройстве деревянного пола

Дата публикации: 15.04.2020

Деревянные полы не первое столетие являются наиболее популярными. Причем, если раньше их использовали из-за отсутствия других материалов, то сегодня эксперты, оценив их многочисленные достоинства, по-прежнему предпочитают работать именно с ними. Ну а черновые деревянные полы обычно устанавливают на лаги. Поэтому будет полезно рассказать для чего они нужны, какими достоинствами обладают и как проходит процесс монтажа.

Основные достоинства деревянного пола на лагах

На самом деле лаги действительно имеют много преимуществ. О самых важных из них будет полезно рассказать:

—         Равномерное распределение нагрузки на фундамент.

—         Прохождение воздуха, позволяющее снизить риск образования плесени при высокой влажности.

—         Возможность спрятать коммуникации (от проводов до труб) под полами.

—         Качественная теплоизоляция – пол, устроенный на лагах, не контактирует напрямую с холодным основанием, поэтому даже зимой остается теплым и приятным на ощупь.

К тому же, если речь идет про первый этаж частного дома, пространство между лагами можно заполнить подходящим утеплителем – от минеральной ваты до пенопласта. Благодаря этому холод из подвального помещения или от земли не будет снижать температуру воздуха в помещении – это обеспечивает минимальный расход средств на отопление дома.

Есть ли недостатки у этого решения?

Но, говоря о достоинствах деревянного пола, уложенного на лаги, следует разобраться и с недостатками. Они, оказывается, также имеются.

В первую очередь это дополнительный расход времени и денег при монтаже. Конечно, гораздо проще постелить плиты прямо на пол, чем сначала укладывать лаги, которые ещё нужно купить.

Кроме того, в зависимости от толщины лаг, теряется от 5 до 15 см высоты помещения. Также весьма неприятно, особенно если речь идет про квартиру с и без того не слишком высокими потолками.

Как подобрать подходящие материалы для лаг

Во многом удобство монтажа, срок службы и безопасность эксплуатации полов зависит от того, насколько правильно подобраны материалы для изготовления лаг.

Для работы понадобится обычный деревянный брус. Оптимальное сечение – 10х15-15х20 см, конкретный показатель зависит от того, под какую нагрузку рассчитываются полы. Длину нужно подбирать под ширину комнаты – на 5-10 мм меньше этого показателя, чтобы брус не упирался в стены, а имел небольшой зазор.

На заметку! Оптимальное соотношение высоты лаг к толщине – 2:3.

Очень важно обратить внимание на влажность бруса, который будет использовать в качестве лаг. Показатель должен быть не больше 20%. Да, древесину естественной влажности купить легче и обойдется это дешевле. Но в процессе высыхания она может деформироваться. В лучшем случае из-за этого полы будут скрипеть, а в худшем – покрытие просто сломается. К тому же, в условиях плохой вентиляции на влажной древесине может появиться плесень или даже гниль.

Если есть возможность выбирать подходящую древесину, то желательно отдавать предпочтение сосне или лиственнице. Первая хоть и не слишком крепкая, зато наиболее дешевая и легко поддается обработке. К тому же, она пропитана смолой от природы, поэтому наверняка не будет гнить даже при высокой влажности. Лиственница обходится значительно дороже и обработать её гораздо сложнее. Зато и срок службы даже в самых негативных условиях измеряется многими десятилетиями.

Из чего делать черновой пол?

 Следующий шаг – подбор материалов для чернового пола. Конечно, если планируется изготовить деревянный пол, то удачным выбором станет простая обрезная плита – красиво, изящно и не слишком дорого. Но многие люди предпочитают сегодня наливные полы или плитку. В этом случае использовать плиты для настила черновых полов – не самая лучшая идея. Слишком дорого, сложно в монтаже и не так надежно, как хотелось бы.

Сравнительно недавно в качестве основания использовали ДСП или фанеру. Но сегодня появился более подходящий вариант – плиты Quick Deck или QD. Они обходят фанеру практически по всем параметрам:

—         удобство укладки,

—         прочность,

—         стойкость перед высокой влажностью.

К тому же, они представлены в богатом ассортименте – толщина плит колеблется от 12 до 38 мм. Поэтому есть возможность легко выбрать именно тот материал, который лучше всего подойдет для конкретной работы.

Какую толщину выбрать для настила чернового пола? Это зависит от расстояния между лагами. Обычно используется такое соотношение:

—         при шаге до 30 см – 16 мм,

—         при шаге 30-40 см – 18 мм,

—         при шаге 40-60 см – 22 мм,

—         при шаге больше 60 см – 38 мм.

Конечно, в крайности здесь впадать нежелательно. Если экономить на плитах, то лаги придется укладывать слишком часто – придется переплачивать за брус. Если же расстояние между лагами будет большим, то за плиты нужно будет выложить слишком крупную сумму.

Полезно знать! Проводя расчеты, желательно округлять их в большую сторону. Тогда у полов образуется дополнительный запас прочности.

Поэтому лучше выбрать компромисс – средний шаг и среднюю толщину плит. В этом случае не придется потратить слишком много денег на закупку материалов, а полы гарантированно прослужат много лет.

Установка лаг

Сама работа довольно простая, но требует от мастера максимальной собранности – даже незначительные ошибки, допущенные на этом этапе, могут доставить немало проблем в будущем.

Для начала нужно определить, что основание (если лаги устанавливаются на него, а не крепятся к стенам, как бывает, например, при монтаже полов второго этажа) максимально ровное. Оно не должно иметь перепадов и тем более выступов, из-за которых лаги не будут ровно прилегать к основанию. При необходимости любые неровности нужно устранить.

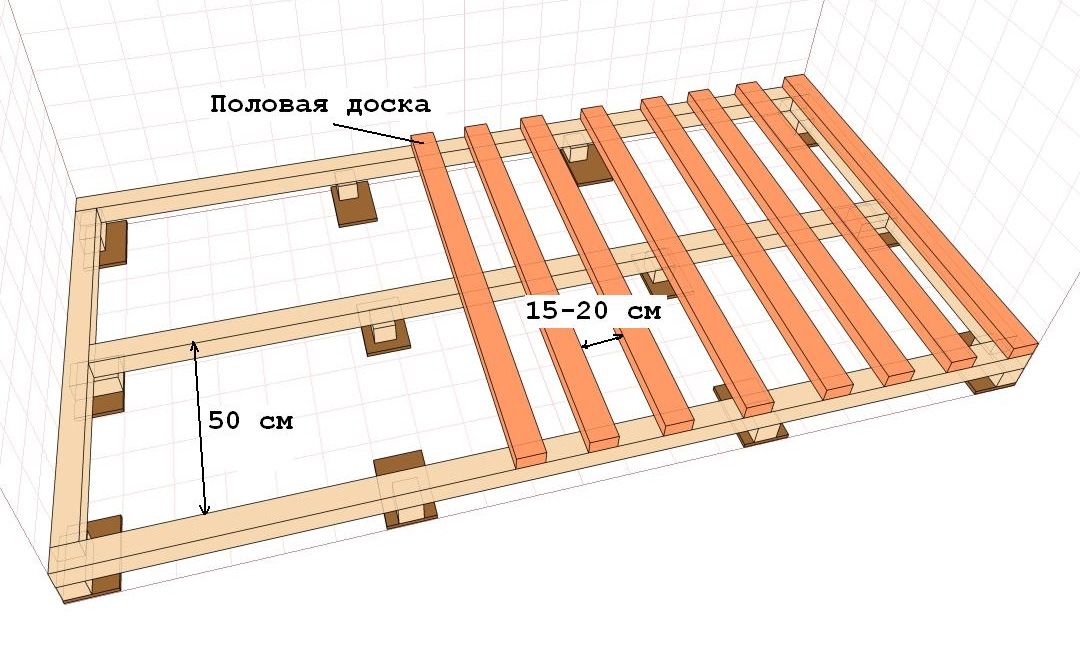

Количество лаг определяется заранее – ширина комнаты просто измеряется рулеткой и делится на примерный шаг – от 30 до 60 см. Затем желательно нанести разметку мелом, чтобы укладывать лаги ровно, в выбранных местах.

Брус укладывается на узкую сторону, начиная от стен. На основании они фиксируются при помощи металлических скоб (при работе с бетонным полом) или тонких, длинных саморезов (при работе по дереву).

Если уложить лаги аккуратно, то риск возникновения проблем при дальнейшей работе или эксплуатации снижен до минимума.

Если работы ведутся в весьма просторном помещении, и нет возможности приобрести брус подходящей длины, чтобы перекрыть всю ширину, необходимо использовать сращивание лаг. Сделать это несложно – понадобится только брус с надпилом в полдерева, а также оцинкованные накладки, предназначенные специально для такой работы. Брус просто укладывается, подгоняется друг к другу, а затем скрепляется накладками с двух сторон. Такое соединение способно выдержать значительные нагрузки без вреда для себя. Но тут стоит помнить, что точки соединения нужно смещать относительно друг друга, чтобы нагрузка распределялась между ними равномерно. В этом случае, даже если одно соединение по какой-то причине не выдержит, нагрузка ляжет на соседние брусья, которые в этом месте являются цельными и точно не сломаются.

Настил полов

Конечно, статья о монтаже деревянных полов будет неполной, если коротко не рассказать об укладке чернового пола.

Совет! Если планируется утеплять полы, то соответствующие материалы укладывают до того, как приступают к настилу плит.

Как говорилось выше, лучше всего для этого использовать QD плиты. О выборе подходящей толщины говорилось ранее, поэтому определиться с этим показателем будет несложно.

Начинать укладку нужно от любой из стен. Главное не подгонять плиту вплотную – нужно оставить небольшой зазор, достаточно 5-6 мм. Этого будет достаточно на случай, если из-за повышения температуры плиты немного раздвинутся – при плотной подгонке они наверняка деформируются.

Уложив первую плиту, можно легко подогнать к ней последующие, используя специальные замки, имеющиеся на торцах. Крепить их к лагам проще всего при помощи саморезов – желательно выбирать те, которые имеют широкие шляпки, чтобы нагрузка была минимальной.

Больше всего проблем возникает при укладке последнего ряда плит. Их уже нельзя просто уложить – приходится подгонять под длину и ширину помещения. Впрочем, QD легко поддаются обработке – подойдет любая ножовка, а лучше электролобзик с мелкими зубьями. С помощью подходящего инструмента распилить плиты на куски нужной длины можно за считанные минуты.

Когда последний элемент уложен и закреплен на лагах, работу можно считать завершенной. Черновое основание готово и можно приступать к устройству заливных полов с последующей установкой отделочных материалов или без неё.

НУЖНА КОНСУЛЬТАЦИЯ ПО ПЛИТАМ QUICK DECK?

оставьте свой номер и наш менеджер позвонит Вам в течении 10 минут.

Лаги (балки) пола и перекрытий

Они впиливаются при сборке сруба, кладутся на ленту фундамента, крепятся с помощью специальных подвесов. Иногда вместо них делают бетонную плиту, особенно когда планируется пол с подогревом. Бывают из доски, бруса, круглых бревен. В основном оказываются скрытыми после внутренней отделки, но продолжают работать, выполняя несущую функцию. Есть практически в каждой бревенчатой постройке, на балконе, террасе, веранде, мансарде, чердаке. Называются эти конструкции балками или лагами пола и перекрытий.

Лаги (балки) пола в основном делаются из бруса 100*200мм поставленного на ребро. При меньшем сечении (100*100, 100*150) может «играть» пол. Оптимальная длина, по этой же причине, до 4-х метров. Если нужно метров 5-6 брус берется 150х200мм. Чрезмерная длина бруса ведет к увеличению амплитуды колебаний лаг.

В деревянном доме полностью избавиться от «зыбкости» пола, к сожалению, не получиться. Только если залить 1-й этаж бетоном (стяжка), либо плитами железобетонными фундамент перекрыть.

В остальных случаях лаги в основном впиливаются во внешние стены и перерубы между закладным и вторым снизу венцом. Так же применяется навесной монтаж лаг в специальные «карманы» или просто на усиленные уголки, которые крепятся к фундаменту или стене. Торцы бруса отпиливают не под 90°, а под увеличивающимся кверху углом, чтобы выход влаги при высыхании лаг не в стену был. Для беспрепятственного выхода торец не оборачивают гидроизоляцией при монтаже.

Лаги (балки) перекрытий лучше впиливать (на половину их высоты) одновременно в 2 венца — подстропильный и второй снизу. Из экономии внутренней высоты в чистоте бывают впилены сверху в подстропильный венец, что не хорошо. Нагрузка на него от стропильной системы и так велика, поэтому ослаблять дополнительными запилами нежелательно бревно или брус-мауэрлат.

В больших помещениях, а также чтобы не был зыбким пол, лаги стыкуются отрезками по длине на внутренних стенах или специальной балке матице.

Расстояние между половыми и потолочными лагами — 58см. Когда балки подсохнут, будет 60. Стандарт подходит под размеры утеплителя (минваты), листы которого имеют аналогичную ширину.

Некоторые предпочитают вместо бруса 100*200мм делать рядом две доски 50*200мм, стянутые болтами между собой. Резон в этом есть — каждая доска по отдельности растрескается меньше, чем цельный брус. Предпочтительней елку на балки взять (не лопается под нагрузкой).

Иногда просят выполнить перекрытия из бревна. Что сделать непросто. Рубленное бревно имеет неодинаковый диаметр по длине. Даже положенные вразбежку балки будут иметь попеременный уклон лаг. А пол должен ровным быть. Но, многих привлекает возможность иметь с выступающими бревенчатыми «видовыми» балками интерьер. Расстояние между бревнами можно делать больше 0,6м (до 1,2м). Их наличие не избавляет от бруса: монтируется сверху поперек. Все деревянные несущие конструкции надо обработать антисептиком или огнебиозащитой на худой конец.

пошаговая инструкция по укладке чернового пола

Автор Марсель Сагитов На чтение 11 мин. Просмотров 76

Балкон любой квартиры может служить не только для хранения вещей, но и быть местом отдыха и работы. При этом требуется его, прежде всего, утеплить. В любом случае недостаточно просто установить металлопластиковые окна, необходимо принять меры по утеплению пола. Идеальным считается вариант утеплённого пола на лагах.

Рассмотрим подробнее обустройство настила на балконе с использованием лаг.

О настиле на лагах

Чтобы уложить покрытие пола требуется надёжное и прочное основание. Если в качестве покрытия выбран деревянный настил, то основой обязательно будут балки (лаги). Их можно считать фундаментом настила.

Большинство полов балконов укладываются на деревянные лаги. Использование деревянных балок на балконе даёт такие преимущества:

  • экономятся стройматериалы;
  • быстрая сборка;
  • по уложенному настилу можно сразу ходить в отличие от цементной стяжки;
  • высокая тепловая защита помещения;
  • под настилом легко проложить коммуникации, например, электропроводку;
  • можно установить любую высоту пола;
  • доступность материалов по стоимости облегчает выполнение ремонтов;
  • все материалы легко обрабатываются;
  • высокая прочность настила при соблюдении технологии укладки лаг;
  • небольшой вес не перегружает балконную плиту.

Правда, у полов на лагах есть недостатки: опасность гниения и высокая огнеопасность. Для защиты используются антисептики и средства, повышающие огнестойкость дерева.

Обустройство настила на лагах

Для балкона условно монтаж тёплого настила на лагах можно разделить на этапы.

Этап 1. Подготовительные операции.

  1. Закупка материалов.
  • Лага — это брус из древесины разных пород. Рекомендуется покупать готовый сосновый брус. Его показатель влажности не более 20%, кроме того, у такого материала доступная цена. У бруса должно быть сечение 1:2, длина не меньше двух метров. Материал всегда закупается с запасом.
  • Антисептик — защитное покрытие, которое должно легко наноситься и стоить недорого. Его состав зависит от породы древесины, поэтому редко бывают покрытия с универсальным действием. Например, у распространённого антисептика «Сенеж» существует 10 видов.
  • Гидроизолирующие материалы — в зависимости от выбранного способа изоляции выбирается один из материалов: проникающий состав, обмазочный состав, рулонный материал.
  • Паропроницаемая плёнка — для балкона рекомендуется выбирать паропроницаемые двухслойные мембраны. Они отличаются хорошими защитными функциями и невысокой ценой.
  • Утеплитель — рекомендуется материал с высокими теплоизолирующими свойствами, небольшой массой и удобной обработкой. Такими качествами обладают пенополистирол и минеральная вата.
  • Фанера или половые доски — используются в качестве настила на лаги. Выбор зависит от нагрузки и финишного покрытия пола.
  • Грунтовка — выбирается состав глубокого проникновения. Его марка зависит от состояния балконной основы.
  • Крепёжный материал — шурупы, дюбели, саморезы, кронштейны и др.
  1. Подготовка инструментов.

Для укладки лаг потребуется инструмент, которым можно работать по бетону и дереву: дрель, перфоратор, шуруповёрт, киянка, ножовка, строительный уровень, шпатель, валик для грунтовки.

  1. Подготовка лаг.

До начала укладки лаги внимательно осматриваются. Бруски по всей длине должны быть ровными и сухими. Если через две недели хранения в сухом помещении брус не деформируется, значит, его можно использовать в качестве лаги.

Чтобы продлить срок службы, каждая лага покрывается антисептиком и высушивается.

  1. Подготовка балконной плиты.

Важной и трудоёмкой является очистка от старого покрытия. Прежде всего, это относится к покрытию из кафеля. Под лагами должна быть ровная поверхность, иначе в пазухах будет собираться влага, которая является источником грибка и плесени.

В подготовку включаются и такие работы:

  • все выступающие неровности скалываются до одинакового уровня;
  • щели расширяются, грунтуются составом с глубоким проникновением, а затем, после высыхания, закрываются цементно-песчаной смесью. Отремонтированные места выравниваются до уровня плиты;
  • с поверхности убирается грязь. В некоторых случаях используется пылесос для удаления пыли.

Этап 2. Гидроизоляция балконной плиты.

                                               Схема гидроизоляции балкона

Для теплоизоляционного материала большой опасностью является влага. От её присутствия не только начинается гниение, но и теряются термоизоляционные свойства.

Если балконная плита добротная, а под ней располагается утеплённый балкон, то процесс гидроизоляции не очень сложный. Поверхность достаточно покрыть изолирующим составом.

                              Обмазочный метод гидроизоляции балконов и лоджий

Другое дело, когда нижняя часть плиты находится на открытом балконе. Железобетонная конструкция имеет капиллярную структуру, через которую влага попадает на утеплитель. Для защиты потребуется покрытие специальной плёнкой.

                                       Пленка нужна для гидроизоляции пола

Выполнить гидроизоляцию основания балкона, можно одним из способов:

  • существуют сухие смеси с химическими добавками, которые обладают высокими гидроизоляционными качествами. К ним, прежде всего, относится Пенетрон и Гидротэкс. Они глубоко проникают в микротрещины и поры бетона, где начинают взаимодействовать с цементом, и блокируют пути распространения влаги. Смеси разводятся водой, а затем, несколькими слоями наносятся на балконную плиту;
  • обмазочная гидроизоляция — простой способ с использованием мастики, как правило, на акриловой или каучуковой основе. Расход зависит от способа нанесения и состояния плиты. Он указывается в инструкции;
  • оклеечная гидроизоляция выполняется из рулонных материалов. Считается очень быстрым способом изоляции, так как достаточно раскатать и закрепить материал.

Листы клеятся внахлёст на мастике или на двухстороннем скотче. Важное условие, чтобы материал плотно прилегал к основе по всей площади. Хорошо себя зарекомендовали покрытия из Техноэласта и Изопласта. Гидроизоляционный материал должен заходить на стены на 7-10 см от уровня пола.

Этап 3. Монтаж лаг.

  1. Общие рекомендации.
  • Не исключается укладка лаг на небольшом балконе без крепления к основанию. В этом случае жёсткость достигается за счёт крепления лаг между собой. Способ надёжный, но при большой площади балкона существует опасность смещения настила.
  • Для небольшого балкона оптимальным считается вариант укладки трёх лаг.
  1. Выполнение работ.
  • Измеряем длину балкона от стены до стены. Лаги не обязательно должны лежать впритык к торцам стен — разрешается, чтобы лаги не доходили до стен на 7 сантиметров с каждой стороны. По первому брусу отрезаем остальные. Разложите лаги на пол, чтобы расстояние между ними не превышало 45 см. От теплой стены примыкающей к комнате — лагу можно сдвинуть максимум на 10 см, а от парапета на 20 см. Далее, необходимо выровнить их с помощью строительного уровня. (Среднюю лагу пока не трогаем!). Для этого, необходимо найти самую высокую лагу — выровните ее по горизонтали, с помощью подкладывания клинышков. Закрепите ее анкерами или дюбелями прижав к полу.Для этого, с помощью перфоратора просверливаем отверстия в лаге и бетонном полу. Чтобы анкер легко вошел, пропылесосьте отверстие от пыли.

 Анкера должны располагаться с шагом 60-100 см, а длины их должно хватить для того, чтобы они углублялись в бетон примерно на 5 см. Обычно одна лага удерживается 4-5 анкерами.

Выровните противоположную лагу относительно первой с помощью того же уровня. Среднюю лагу, выровнить уже не составит труда. Для  этого, возьмите что то прямое например тот же уровень или правило, положите на два крайних бруса и с помощью клинышков выровните средний брус.

Чтобы лаги не смещались — пропеньте их снизу монтажной пеной.

Видеоинструкция по укладке лаг:

Этап 4. Укладка теплоизоляции.

До начала работ выбирается изоляционный материал. От него зависит качество теплоизоляции и технология выполнения работ. Под деревянный настил на балконе обычно укладываются такие материалы.

  1. Минеральная вата.

Материал считается удобным для утепления балконов благодаря своим качествам: низкая теплопроводность, упругость, небольшой вес. Такой утеплитель без зазоров заполняет всё пространство. Главное условие при работе этим волокнистым материалом — это соблюдение мер безопасности.

Минеральная вата приобретается в виде рулонов. Перед укладкой она разрезается и стелется между лагами. При этом не должно остаться свободных мест и щелей.

1. Минеральная вата обязательно защищается пароизоляционной плёнкой.

2. Настил на балконе лучше утеплять базальтовой минеральной ватой.

                                   Пенофол — отражающая паро и теплоизоляция

  1. Пенополистирол.

Утеплитель имеет форму плиты и считается по использованию лидером среди известных утеплителей. Это связано с высокими теплоизоляционными качествами, небольшим весом и простой обработкой.

Для утепления балкона используются разновидности материала — пеноплекс и пенопласт. Наиболее безопасной для здоровья считается экструдированная разновидность пенополистирола.

Процесс утепления выполняется в такой последовательности:

  1. Между лагами выкладывается первый слой утеплителя с соблюдением определённых правил:
  • подбирается оптимальное количество листов, чтобы уменьшить количество стыков;
  • листы плотно прижимаются.
  1. Сверху первого слоя укладывается второй слой плит утеплителя так, чтобы швы между слоями не совпадали. В некоторых случаях слои проклеиваются полиуретановым клеем. Места стыковок с лагами обрабатываются монтажной пеной.
  1. Для защиты от попадания влаги используется пароизоляционная плёнка.

Этап 5. Укладка пароизоляции.

Из комнаты на балкон поступает тепло, которое отрицательно влияет на утеплитель пола, если не принять специальные меры. Кроме того, через открытые окна с улицы может попасть влага и проникнуть в теплоизоляцию.

Существует большое разнообразие защитных материалов, однако, для балконов выбираются двухслойные и недорогие паронепроницаемые плёнки.

Монтаж плёнок выполняется по следующим правилам:

  1. Плёнка, у которой обе стороны одинаковые, укладывается на любую сторону.
  1. Плёнка с фольгированным или тканевым слоем укладывается этим слоем в сторону помещения балкона.
  1. Плёнка хорошо натягивается, чтобы быстро испарялся конденсат.
  1. Между плёнкой и настилом (фанера, доска) оставляется вентиляционный зазор не менее 30 мм.
  1. Для создания высокой непроницаемости листы укладываются внахлёст, стыки проклеиваются.
  1. Не допускаются монтажные проколы и порывы плёнки. Все дефекты устраняются скотчем или специальным клеем.
  1. На лагах плёнка фиксируется рейками толщиной до 30 мм.

Этап 6. Монтаж досок или фанеры.

Покрытие из половых досок создаст на балконе уют и комфорт. Его монтаж выполняется быстро, если руководствоваться инструкцией.

  1. Доски нарезаются под размеры балкона. Между стенами и настилом должен оставляться зазор до 10 мм.
  1. Укладка начинается от любой стены. С помощью саморезов крепится первая доска к лагам. Шляпки крепежа обязательно утапливаются.
  1. При укладке второй доски её шип заводится в паз первой доски. Надёжное соединение происходит при постукивании торца доски киянкой;
  1. Остальные доски настила монтируются аналогичным способом.

Укладка фанерных листов требует больше времени и аккуратности. Покрытие также создаст на балконе уют и комфорт, если следовать рекомендациям.

  1. Общие рекомендации.
  • Выбирается оптимальное расположение листов. От этого зависит качество покрытия. Их линия соединения должна проходить на середине лаг.
  • Если неудобно работать со стандартными размерами листов фанеры (1250х1250 мм), то они разрезаются.
  • Распиловка листов выполняется очень аккуратно, чтобы не расслоились края фанеры.
  1. Выполнение работ.
  2. Листы выкладываются на лагах так, чтобы между стеной и краем был зазор до 8 мм.
  1. Для размещения саморезов наносятся линии.
  1. По линиям в фанере сверлятся отверстия с шагом до 300 мм.
  1. Фанера крепится саморезами. В лист утапливаются их шляпки.
  1. Спустя две недели, укладывается финишное покрытие.

Итак, с помощью лаг нетрудно создать красивый и прочный деревянный настил на любом балконе. При этом не требуется больших финансовых затрат, а с укладкой лаг справится любой человек, даже не имеющий особых навыков в строительстве.

Полезно1Бесполезно

Монтаж деревянных лаг | Строительный портал

Строительство дома начинается с фундамента, а капитальный ремонт невозможен без надежного обустройства полов. На эту плоскость в любом помещении приходится наибольшая нагрузка, поэтому от качества установки деревянных лаг зависит надежность пола и его утепление. Хотя на его ремонт уходит половина бюджета, полы из дерева на лагах обеспечат комфорт, приятные ощущения от текстуры древесины и стойкую к механическим воздействиям основу, которая рассчитана на большую нагрузку.

Оглавление:

  1. Что такое лаги, их предназначение
  2. Регулируемые конструкции лаг: плюсы применения
  3. Из чего лучше сделать лаги?
  4. Какое необходимо расстояние между лагами?
  5. Основные требования правильного устройства деревянного пола по лагам
  6. Укладка регулируемого основания пола
  7. Как утеплять пол по лагам?
  8. Укладка лаг на бетонное основание
  9. Укладываем доски на лаги

Что такое лаги, их предназначение

Лаги – это балки, используемые в качестве основы под настил деревянного пола или другого покрытия. Лаги укладывают параллельно стенам, и на них поперечно монтируют деревянные доски, фанеру или ламинированные ДСП.

Деревянные полы на лагах – надежная конструкция, которая используется в строительстве:

  • новых деревянных домов;
  • кирпичных построек;
  • зданий из бетонных плит и других материалов.

Обычно для лаг применяют деревянный брус, поскольку это общедоступный материал. Он подходит для укладки:

  • на стяжку;
  • грунтовое основание;
  • старые деревянные полы и другие покрытия.

Полы на лагах практически незаменимы в тех случаях, когда нет другой возможности грамотно обустроить настил на неподготовленное для финишной отделки основание. Основные функциональные преимущества лаг:

  • выравнивание поверхности;
  • обеспечение достаточной шумоизоляции;
  • увеличение теплоизоляции полов;
  • возможность скрыть коммуникации;
  • распределение нагрузки на нижний слой;
  • обеспечение циркуляции воздуха под полом;
  • создание подходящей обрешетки под настила досок;
  • возможность замены нескольких элементов конструкции при их  повреждения без замены всего пола;
  • обеспечение прочности пола при установке лаг в деревянном доме.

Деревянные доски нельзя стелить на земляное основание без укладки лаг в деревянном доме, каким бы сухим и хорошо подготовленным это основание ни было. Без решетки из бруса деревянные полы быстро придут в негодность. Всем известно, что наличие качественных деревянных полов – это и особый  микроклимат в доме, и благотворное влияние на здоровье древесины.

Современный рынок стройматериалов предлагает готовые лаги или брус и балки, используемый для этих целей. Подойдет длинный деревянный брус стандартных размеров – 40х60 мм или 50х50 мм. Стелить полы из современных материалов, используя электроинструмент и новейшие технологии – одно удовольствие. Поэтому сделать лаги и самостоятельно постелить полы выгоднее своими руками, не оплачивая работу целой строительной бригады.

Совет: Доска для укладки пола должна примерно вдвое тоньше, чем деревянные лаги, тогда нагрузка будет меньше.

Регулируемые конструкции лаг: плюсы применения

Многим знакомо с детства – чтобы выровнять поверхность, требуется подложить клин или кусочек плоской доски. Но это не так просто, когда речь идет по поверхности пола с большой разницей уровня от стенки до стенки. Большие перепады бывают не только при неравномерном проседании грунта в старых домах, но и когда укладывают лаги в деревянном доме во время его строительства. В этом случае делают регулируемые лаги.

Такая конструкция экономит время на выравнивание пола и упрощает его монтаж, а внутри образуется пространство для термоизоляции и дополнительного утепления, есть место и для укладки коммуникаций. Регулируемые конструкции не используются только при низких потолках, поскольку такие полы отнимут порядка 7-12 см от высоты стен.

Из чего лучше сделать лаги?

Лаги под деревянный пол можно делать из разных пород древесины, и когда есть выбор, то лучше использовать недорогой, но устойчивый к разрушению и намоканию брус, например, из пихты и других хвойных пород. Полы лучше делать из декоративных сортов древесины, а для помещений с малой нагрузкой, например, в детскую или спальню, подойдет мягкое дерево с красивым текстурным рисунком – вишня, ольха, орех, осина. Под покраску бессмысленно платить за дорогую древесину с высокими декоративными свойствами, лишь бы не было дефектов и сучковатости.

Полы с большой нагрузкой делают из сибирской лиственницы, дуба и ясеня, поскольку на них не остается вмятин от каблуков и ножек мебели. В супермаркетах также предлагаются готовые шпунтованные доски, которые на гранях имеют отфрезерованные шипы и пазы для быстрой бесшовной укладки. Лаги под полы обычно выстилают из недорогой древесины – ель, сосна. Вполне достаточно сухой древесины 2-3 сорта.

Совет: Если древесину под лаги брать в строительном супермаркете, консультанты подскажут размер лаг для деревянного пола, помогут выбрать брус подходящей породы и нужного сечения.

Брус под лаги и доску для укладки пола обязательно должны быть обработаны водорастворимым, составом против грибка и плесени, такие как препарат МХХЦ, кремнефтористый аммоний, ХХП.

Какое необходимо расстояние между лагами?

Шаг лаг (интервал между брусом) напрямую зависит от толщины доски или настила пола. Когда используют толстые прочные доски, лаги размещают не так плотно. А на легкое покрытие, например, под фанеру, лаги кладут часто.

Соотношение толщины доски и расстояния между лагами:

  • на 20 мм — 30 см;
  • на 24 мм — 40 см;
  • на 30 мм — 50 см;
  • на 35 мм — 60 см;
  • на 40 мм — 70 см;
  • на 45 мм — 80 см;
  • на 50 мм — 90-100 см.

Совет: Если к концу монтажа лаг сбился интервал, это не принципиально, сделайте чуть шаг между последними лагами, что упрочит конструкцию. Если доска для пола довольно тонкая, лучше уменьшить интервал при укладке деревянных лаг у стен – там, где должна стоять мебель.

Основные требования правильного устройства деревянного пола по лагам

При установке лаг для пола в деревянном доме своими руками важно соблюдать такие требования:

  • лаги делать максимально устойчивыми;
  • брус лагов ставить горизонтально, за исключением уклона, предусмотренного архитектурным проектом;
  • древесина лаг должна быть максимально сухой;
  • желательно обеспечить микроциркуляцию пространства под полом.

Внимание: Если лаги укладывают на нестабильное основание, такое как грунт под деревянный пол на первом этаже дома, рекомендуется соорудить небольшие кирпичные столбцы 250х250. Их делают из красного керамического кирпича, соединенного цементным раствором. Такое основание лучше всего реагирует на естественную влажность внутри пола.

Совет: Сооружаемый на лагах пол важно обеспечить достаточной звукоизоляцией, используя подложку или рубероид.

Укладка регулируемого основания пола

Непосредственно на сухую бетонную стяжку или плиты ЖБИ идет монтаж деревянных лаг. Их укладывают строго горизонтально, соблюдая равный интервал – порядка 50-60 см, проверяя уровнем. Там где необходимо для выравнивания, под лаги дополнительно укладывают обрезки древесных стройматериалов и клинья из досок:

  • обрезки фанеры;
  • другие древесные стройматериалы.

Собрать конструкцию основания для пола легко:

  • для ввинчивания болтов-стоек в лагах делаем отверстия – на каждые 2м длины бруса достаточно 5-6 отверстий;
  • укладка лаг ведется с равным интервалом;
  • отверстия высверливаем заранее, но так, чтобы сверло прошло через отверстия болтов-стоек;
  • горизонталь соблюдаем по уровню и выравниваем;
  • забиваем упора дюбеля по 3,5см;
  • когда у болтов-стоек есть выступающие части, их срезаем;
  • после того как выровняют деревянные лаги, на это основание укладываем деревянные доски или другое финишное покрытие.

Лаги монтируем к бетонному основанию анкерными болтами или дюбелями достаточной длины, чтобы пробить высоту бруска на несколько сантиметров. Регулировку обеспечат шурупы для крепления деревянных лаг, а также пластиковые шайбы и стойки, на которые они опираются.

Данная технология монтажа имеет массу преимуществ – выравнивание пола, укладка коммуникаций, монтаж системы «теплый пол», прокладывание кабеля электропроводки, Интернета, телефона, газовых и водопроводных труб, которые желательно скрыть под полом.

Внимание: Все перечисленные коммуникации не должны соприкасаться или переплетаться между собой! К выходам коммуникаций важно обеспечить доступ.

Как утеплять пол по лагам?

Перед тем как положить лаги в деревянном доме, важно заранее продумать, как полы будут утепления изнутри. Свойства древесины, благодаря экологичности, натуральности и теплу, широко используются не только с эстетической целью, но и для утепления дома. Однако, при всей своей привлекательности, в холодное время года ступни ног чувствуют холод покрытия, если пол не утеплен.

Деревянные полы – один из древнейших способов обустройства нижней поверхности жилища. Дополнительное тепло обеспечивали за счет плотных ковров на основе шерстяной пряжи поверх досок. Сегодня широко используются различные утеплители изнутри, включая систему подогрева теплым кабелем «Нексанс».

Сегодня рекомендуется утеплять деревянный пол на лагах керамзитом, пенополистиролом, изовером, базальтовой ватой  и другими современными материалами, включая напыление или рулонные материалы. В свободные просветы, щели или незаполненные ячейки заполняются фрагментами и отходами утеплителя, но сверху оставляют небольшой воздушный зазор.

Совет: Если устройство деревянных лаг требовалось для выравнивания старого деревянного пола, то дополнительное утепление не обязательно. Самым холодным основанием для деревянного пола является грунт под первым этажом или бетонная стяжка, на которую нередко засыпают керамзит. Полы на верхних этажах не обязательно утеплять.

Внимание: На мягкий утеплитель не рекомендуется настилать лаги, поскольку они не будут устойчивые, лучше разрезанные рулоны утеплителя стелить строго в промежутках бруса!

Укладка лаг на бетонное основание

На бетонное основание лаги укладывают двумя способами.

1. Для выравнивания делают цементную стяжку, чтобы на нее выкладывать лаги. Это надежный способ, и обрешетка их бруса ложится ровно, полы не деформируется, лаги на стяжке быстро монтируются, обеспечивая прочное основание по всем периметру помещения.

2. Иногда делают специальную подкладку между бетоном и лагами разной толщины, чтобы выровнять их без регулировки. Это не лучший метод, хотя и часто применяемый. Однако при нагрузке на пол эти подкладки постепенно раскрошатся или деформируются, а полы будут скрипеть и прогибаться.

До укладки лаг на бетон важно сделать несколько важных шагов:

  • завершить цементную стяжку пола или использовать самовыравнивающую смесь;
  • провести работы по гидроизоляции основания, поскольку грунт под первым этажом и бетон хорошо проводят влагу – используйте  полиэтиленовую подложку или пленку;
  • обеспечьте звукоизоляцию специальными прокладками, которые смогут погашать все вибрационные и ударные шумы, а также бытовые звуки в межкомнатном пространстве – применяйте пробочные подложки или более дешевые, на основе вспененного полиэтилена.

Если лаги делать по грунту (на 1-м этаже без подвала), то лучше утеплитель постелить прямо на черновой пол.

После завершения этих работ завершают укладку лаг, стыкуют брус, если он короче расстояния между стенами. Желательно использовать брус длиной не менее 2 м и состыковывать его торцами. Следите, чтобы швы стыковки не шли по одной линии – их надо чередовать.

Лаги и укладывание пола на них лучше делать от угла комнаты, противоположного входной двери – для удобства работы на незанятом конструкцией пространстве. Первый ряд начинаем укладывать на 10 мм от стены, то есть с небольшим зазором, к лагам прикрепляя саморезами. Этот зазор важен для расширения древесины, реагирующей на колебания температуры и влажности воздуха. Поверх пола по краю будет уложен плинтус, который и скроет этот зазор. Конструкция пола по лагам весьма  долговечна и надежна, и такую конструкцию легко ремонтировать фрагментарно.

Укладываем доски на лаги

Доску нужно промерять и раскроить так, чтобы стыки торцом шли прямо посередине бруса. Листовые материалы крепятся саморезами «в потай», чтобы они не выходили за пределы поверхности пола. Углубления от шляпок после монтажа доски заделываются  замазкой, которые не будут видны после покраски пола.

Совет: Желательно доску чередовать с разным расположением годичных колец – кверху или книзу, стыкуя  друг с другом плотно, после чего основательно крепят на каждом лаге. В последних рядах крепление делаем по самому краю, чтобы шляпки скрывал плинтус.

Под финишный настил нередко используют:

  • декоративную фанеру;
  • шпунтовую доску;
  • ламинированное ДСП;
  • ДВП под линолеум, ковролин или дорогой паркет.

Устройство Чернового пола деревянного дома.. Статьи компании «ТоргЛес Москва»

За 11 лет работы мной накоплен огромный опыт и фото-материал по строительству деревянных домов. Надеюсь данная статья поможет тем кто решил данную работу производить самостоятельно.
Начну с прописной истины — от того как устроен черновой пол, часто зависит насколько теплым, долговечным и надежным будет построенный Вами деревянный дом, в котором вам и вашим детям жить. Последние два факта определяются необходимыми условиями которые нужно создать:

  • Подполье должно хорошо вентилироваться, особенно в теплое время года. Если грунт в подполье сырой, необходимо устроить гидроизоляцию из глины, бетона, укладки толя в один-два слоя, или из современных гидроизоляционных материалов.







Поэтому нижние венцы дома, половые балки, лаги, доски с тыльной стороны необходимо обрабатывать антисептиками. Они есть в продаже, приготовлять их следует строго по инструкции, прилагаемой к упаковке.

Если лаги пола или балки перекрытий покрылись сине-зеленым налетом а то и вовсе почернели в результате длительного хранения, это не беда. Ведь брус все таки материал биологического происхождения.

Было

Стало через 5 мин.

Сенеж ЭФФО-отбеливатель древесины

К водорастворимым антисептикам, предохраняющим от плесени, относятся фтористый натрий, кремнефтористый натрий, кремнефтористый аммоний, препарат ВВК-3, препарат ХХП и МХХЦ. Их раствор наносится на древесину кистью или опрыскиванием.

СЕНЕЖ ЭФФО — свойства:

— Глубокое отбеливание древесины за счет усиленного проникновения.
— Интенсивная формула отбеливающего состава СЕНЕЖ ЭФФО на основе кислород-переносящего агента.
— СЕНЕЖ ЭФФО сохраняет эффективность отбеливания при длительном хранении.
— Отбеливающий состав не оставляет химических ожогов на обработанной древесине.
— Отбеленная древесина безопасна для человека и домашних животных.
— Отбеливатель для дерева СЕНЕЖ ЭФФО удаляет все виды поверхностного поражения древесины.
— Средство подходит как для внутренних, так и для наружных работ.
— Отбеливающий состав выдерживает замораживание без потери свойств.
— СЕНЕЖ ЭФФО самостоятельно нейтрализуется, не образует высолов на поверхности.
— Отбеливатель древесины СЕНЕЖ ЭФФО пригоден для обработки пищевой деревянной транспортной тары.
— Отбеливающее средство обладает приятным лимонным запахом.

Тематическая ссылка на сайт — КрадО

На фото массивные балки перекрытий сечением 200х150мм. Черепной брусок сечением 40х50мм. крепится к нижней части рабочей поверхности балки, сверху укладывается уже обработанная черновая доска сечением 150х25мм.

Обрабатывать следует два раза с промежутком в 3—5 часов, строго соблюдая технику безопасности, работа ведется в хорошо защищающей спецодежде. Трехпроцентный раствор фтористого или кремнефтористого натрия, кроме того, защитит и от насекомых. Если же они завелись, применяют растворы хлорофоса и хлородана: пропитывают древесину или впрыскивают в летные отверстия.
Иногда рачительные хозяева применяют в качестве обработки первых венцов Отработку МАШИННОГО МАСЛА, которую в избытке ( 100л. бочку) по сходной цене можно приобрести в любом автосервисе.

На фото половые лаги сечением 200х100. Хозяин решил не тратиться на фирменный септик и обработал два первых венца и места соединения половых лаг отработкой машинного масла.

  • В производстве строительных работ по монтажу балок перекрытий и лаг пола обычно используют стандартный обрезной брус, естественной влажности сечением 150х100, 200х100, 200х150мм. Т.к. коэффициент сопротивления у данных сечений гораздо выше чем у обычного 150х150, 200х200мм.
  • Ширина лаг и балок перекрытий 150-200мм. — это рабочая поверхность, с которой в основном придется работать, пришивая брусок 50х40мм, черновую доску 150х25, укладывать изоляционный материал и утеплитель.
  • Т.к. брус укладывается на малое ребро толщиной 100-150мм. и зависит от расстояния между балками и расчетной проектной нагрузки на них, толщина от 100 до 150 мм. Обычно расстояние между балками перекрытий и лагами пола выполненных из бруса не превышает 600мм -0.6м. Этого расстояния вполне достаточно.
  • Если лаги укладывают в квартире на плиты перекрытия или звукоизоляционный слой, их толщина может быть небольшой и можно использовать доску  толщиной 50 мм., рабочей шириной 100-150 мм.
  • В качестве лаг можно использовать доски толщиной 50-45мм., уменьшив шаг между лагами до 400мм-0.4м. В этом случае в качестве настила «чистового пола» можно использовать фанеру марки ФК или ФСФ толщиной 20-22мм.

На фото два примера приведенные выше использования бруса и доски в качестве лаг.

Если шаг между лагами пола 0.6м то можно стелить половую шпунтованную доску толщиной от 28 до 35мм (она играть не будет), если этот шаг больше то необходимо использовать половую шпунтованную доску толщиной до 45мм.

На фото строительство довольно большого каркасного дома. В изготовлении каркаса чернового пола используется доска строганная сухая сечением 190х45ммшаг меду лагами 0.4м

УСТРОЙСТВО ЧЕРНОГО ПОЛА.

Методы укладка черного пола (рис. )





На фото в качестве лаг выбран брус 150х150 и это не является ошибкой, главное чтобы пролет (по длине лаги) был не больше 4м., если он больше то необходимо делать фундаментное основание под лагами.

Наиболее распространенный, легкий и быстрый способ настила чернового пола на прибитый черепной брусок. Его мы и рассмотрим.
Устраивают полы так. Сперва выравнивают лаги, используя уровень, или «нивелир». Затем крепят черепной брусок (50х50, 50х40) к нижней части рабочей поверхности лаг (см. фото). Стелют черновой пол, используя доску (100,150х25) мм. прибивая ее к черепному бруску. Затем укладывают гидроизоляцию и утеплитель.
Иногда для настила черного пола применяют доску других сечений например 150х40,50мм вытащив ее из под опалубки. Предварительно высушив ее и обработав антисептиком. Следует заметить, что используя доску большей толщины (40,50мм) уменьшается рабочая поверхность лаг и балок перекрытий, и использовать утеплитель толщиной скажем 100мм становиться проблематично.
Именно с этой целью некоторые состоятельные хозяева заказывают лаги сечением 250х100.

На фото брус сечением 250х100мм, рядом стандартный 200х100мм.

Это те, кому нужен теплый пол, то есть потребуется поверхность 250мм, для укладки 2 слоев теплоизоляции, толстой черновой доски и гидроизоляции. Придерживаясь мнения «не экономить на материале в дальнейшем экономить на отоплении!». В чем есть немалый резон, т. к. деньги потраченные на утепление полов и крыши быстро вернуться деньгами сэкономленными на отоплении. Чтобы созданное пространство между черновой доской и чистовым полом было всегда сухим, пол должен иметь по углам несколько вентиляционных отверстий 10—15 мм, закрытых решетками, а также «чистовой пол» — шпунтованная половая доска должна иметь пазы для продуха и циркуляции воздуха.

НЕОБХОДИМЫЙ МАТЕРИАЛ:

На фото основной — стандартный материал который потребуется для изготовления чернового пола.

Основные виды сечений «половых лаг» и «балок перекрытий»:

ФОТО\СЕЧЕНИЕ В ММ. КОЛ-ВО ШТ. В 1м3 ОБЛАСТЬ ПРИМЕНЕНИЯ

200х100х6000

8,3

Данный брус предназначен как раз для укладки лаг, и перекрытий в строительстве деревянных домов. Укладывается он на ребро 100мм. Рабочая поверхность в 200мм предназначена для укладки 2 слоев теплоизоляции, крепления «черепного» бруска, толстой черновой доски и хорошей гидроизоляции. Вес одного бруса около 100 кг.

200х150х6000

5,5

Основное назначение этого бруса как раз возведение перекрытий в строительстве деревянного дома. Вес одного бруса около 150кг. Укладывается он на ребро 150мм. на верхний венец (Толковый словарь В. Даля — Черепной венец избы, верхний; в нем выбирают паз, для настилки черепа, потолка, и на нем лежит череп, кровля). Состоятельные хозяева иногда настаивают, чтобы лаги пола тоже были изготовлены из него. С этим не поспоришь, в этом есть не малый резон —надежность.

150х100х6000

11,1

Данный брус универсален и предназначен как для возведения «колодца» или стен деревянного дома так и для укладки половых лаг и перекрытий. Вес одного бруса около 80кг.



Основные виды сечений доски для настила чернового пола:



1-СОРТ:



2-СОРТ:



ФОТО\СЕЧЕНИЕ В ММ. КОЛ-ВО ШТ. В 1М3 1М3 ЗАКРЫВАЕТ М2 ОБЛАСТЬ ПРИМЕНЕНИЯ

150х25х6000, 100х25х6000

44,4. 66,6

40

Область применения 2 сорта совершенно однозначно: данная доска предназначена для производства черновых работ в строительстве деревянного дома. Т. к. обрезная доска 2 сорта претензий по качеству не имеет и предназначена на подшивку чернового пола и обрешетки, что является предметом экономии из за своей цены. Вес одной 6м. доски около 20кг.

150х50х6000

22,2

20

Область применения 2 сорта совершенно однозначно: данная доска предназначена для производства черновых работ в строительстве деревянного дома. Т. к. обрезная доска 2 сорта претензий по качеству не имеет и предназначена на подшивку чернового пола и обрешетки, что является предметом экономии из за своей цены. Вес одной 6м. доски около 40кг.



  • Что такое 2 сорт: к примеру 150х25, имеет по ширине 150мм всего лишь одну рабочую поверхность, вторая поверхность не обрабатывается, с нее всего лишь срезается верхняя кромка, оставляя по краям обзол. В строительстве используется только чистая рабочая сторона 150мм.





Основные виды сечений «черепного» бруска для крепления чернового пола:



Обрезной (естественная влажность):

ФОТО\СЕЧЕНИЕ В ММ. КОЛ-ВО ШТ. В 1М3 В 1М3 М/П ОБЛАСТЬ ПРИМЕНЕНИЯ

50х50х3000

133

399

БрусокПрименяется в качестве несущей конструкции для крепления отделочных материалов (обрешетки стен, чернового полов, изготовлении обрешетки под укладку черепичной крыши, и фасада деревянного здания). Он также необходим при строительстве и отделке домов. Имеет обработанные с 4-х сторон поверхности. Толщина бруска — до 25мм, а ширина не больше тройной толщины, т. е. — до 75мм. В некоторых случаях где это требуется, необходим строганный -сухой брусок. Пример: окончательня отделка внутри помещения см. фото ниже и статья -применение бруска в строительных работах.

50х40х3000

166

498

БрусокПрименяется в качестве несущей конструкции для крепления отделочных материалов (обрешетки стен, чернового полов, изготовлении обрешетки под укладку черепичной крыши, и фасада деревянного здания). Он также необходим при строительстве и отделке домов. Имеет обработанные с 4-х сторон поверхности. Толщина бруска — до 25мм, а ширина не больше тройной толщины, т. е. — до 75мм. В некоторых случаях где это требуется, необходим строганный -сухой брусок. Пример: окончательня отделка внутри помещения см. фото ниже и статья -применение бруска в строительных работах.



Строганный (камерная сушка, 18% влажность):



ФОТО\СЕЧЕНИЕ В ММ. КОЛ-ВО ШТ. В 1М3 В 1М3 М/П ОБЛАСТЬ ПРИМЕНЕНИЯ

50х50х3000

133

399

см. таб. выше. Подвергаеться термообработке. Имеет строганные идеально ровные с 4-х сторон поверхности. Толщина бруска — до 20мм, а ширина не больше тройной толщины, т. е. — до 60мм.

40х40х3000

208

624

см. таб. выше. Подвергаеться термообработке. Имеет строганные идеально ровные с 4-х сторон поверхности. Толщина бруска — до 20мм, а ширина не больше тройной толщины, т. е. — до 60мм.



ВОТ КАК ЭТО ВЫГЛЯДИТ:



2 — этаж возведение контр-обрешетки из строганного сухого бруска  сечением 50х30 для настила паркетной доски.


НАСТИЛ ЧИСТОВОГО ПОЛА.

Для настилки полов применяются специальные фрезерованные (шпунтованные) доски с пазами и гребнями. Доски обычно имеют толщину 27, 28 и 35, 45 мм, ширину по лицевой стороне 100, 110, 120, 135, 140 мм. Внизу у всех них выбирается углубление или продух высотой 2 мм: он способствует не только плотному примыканию каждой половицы к балкам или лагам, но и обеспечивает надежную вентиляцию пространства между двумя настилами при устройстве теплых полов. Со стороны паза к лицевой поверхности в этих досках и брусках делается небольшой скос, который обеспечивает более плотное примыкание кромок досок друг к другу. Это необходимо помнить при укладывании настила.

Часто встает выбор какую толщину половой доски выбрать:

Выбирая толщину половой доски надо учитывать расстояние (шаг) между лагами пола и балками перекрытий, если не используется контр-обрешетка, половая доска будет крепиться именно к ним.

Расстояние между лагами пола и балками перекрытий от 300мм до 500мм (0.3-0.55м)

Расстояние между лагами пола и балками перекрытий от 600мм до 800мм (0.6-0.8м)

Расстояние между лагами пола и балками перекрытий от 800мм до 1000мм и больше (0.8-1м)

Необходима доска пола толщиной 27,28мм. Можно использовать фанеру марки ФСФ или ФК толщиной от 20мм Необходима доска пола толщиной 34,35,36мм. Необходима доска пола толщиной 45мм.

Иногда проектировщики или строители указывают, что им необходимо скажем 8,3 м3 доски половой толщиной 35мм. Чтобы проверить сколько метров квадратных необходимо закрыть необходимо:

толщину доски — 35мм. перевести в метры — 0.035м.

  • 1м3 (один метр кубический доски) : 0,035м. (толщина доски) = 28,57 м2. Один метр кубический — (1м3) доски толщиной 35мм закрывает площадь 28,57м2
  • 8,3 м3 х 28,57 м2 (площадь 1м3 в м2) = 237 м2. Иначе говоря 8,3м3 — доски половой толщиной 35мм закроют площадь в 237м2

Поразительно, но это факт!


Многие клиенты имея высшее образование не могут вспомнить курс средней школы, иногда не в состоянии рассчитать площадь. Иначе говоря какую площадь закроет  один метр кубический — (1м3) половой доски определенной толщины (мм.) в метрах квадратных — (м2)

Позвольте напомнить эти расчеты.

Таблица перевода объема 1м3 в площадь в м2 для доски половой, толщиной от 20 до 45мм.:

Для половиц выпускаются и другие доски: шпунтованные с фальцем, с прямым шипом, с сегментным шипом, с трапециевидным шипом и с рейкой, в шпунт. Они, строганные с одной лицевой стороны, не имеют продуха, и настилать их несколько сложнее; при небольшом (всего в 1—2 мм) бугорке на балке или лаге доска качается. Все эти неровности надо тщательно удалять.
Еще больше работы потребует настилка полов из обычных, часто не обрезных досок: придется стесывать топором обзол, строгать лицевые стороны.
Однако какие бы ни были доски, при настилке пола они укладываются годичными слоями в разные стороны: только при этом условии настилка получается более ровная, до минимума снижается и коробление.
Полы бывают одинарные и двойные. Последние состоят из двух настилов — чистого и черного (подбора), находящихся на разных уровнях. Черный пол делают из горбылей и других подходящих пластин или досок толщиной 50-60 мм. Их не прибивают, а укладывают в выбранные в балках пазы (шпунты), заплечики («черепа») или на прибитые «черепные» бруски. Верхняя же сторона балок оставляется для настилки чистого пола: она должна быть хорошо опилена, стесана или дополнительно остроганна.



Устройство лаг, правильный расчет и монтаж деревянного пола

Конструкции деревянных полов разнообразны, но классика остается всегда на первых позициях. Это относится к системе деревянных полов на лагах. Устройство пола по лагам только на первый взгляд сложное и недоступное для новичка. Мы объясним, из чего состоит такое покрытие, и как правильно выбрать и уложить лаги своими руками.

Лаги — назначение и применение

Деревянный пол настилают на поперечные опоры, их называют лагами. Но говоря о материале, не стоит заблуждаться и думать, что они бывают только деревянными. На практике встречаются металлические, железобетонные и даже полимерные. Самая популярные из дерева. Их конструкция разнообразна: от круглой до квадратной, из одного или сращенного бруса. Лаги из бруса считаются самыми простыми в изготовлении и монтаже своими руками. Устройство пола по лагам несет за собой ряд функциональных плюсов:

  1. Повышенная шумоизоляция;
  2. Образование подпольного пространства, где легко размещаются коммуникации;
  3. Равномерное распространение нагрузки на фундамент и грунт под домом;
  4. Деревянный пол получается проветриваемым, что значительно повысит его срок эксплуатации;
  5. Создают ровную поверхность под будущий пол;
  6. При ремонте пол на деревянных основах легко демонтировать или заменить деформированные части своими руками;
  7. Конструкция, несмотря на простоту, прочная и хорошо выдерживает высокие нагрузки.
  8. Легко выполнить утепление полов.

Как изготовить лаги и какую древесину под них выбрать

Можно приобрести готовые изделия, но дешевле их сделать своими руками. Изготавливать их нужно из ели, сосны или пихты. Подходит так же и лиственница и осина, но такое сырье дороже. Сорт древесины не обязательно должен быть высший, можно использовать 2 и 3-й. Если дерево естественной влажности, то его следует просушить до 15-18%. Лучше изготавливать своими руками прямоугольные лаги, углы при этом совсем не обязательно должны быть выбеленными, достаточно обработки кругляка с 4-х сторон. Для правильного размещения устройство должно иметь 4 ровные стороны. Высота изделия должна превышать ширину в 1,5-2 раза. Такое соотношение позволит изготовить прочные и надежные элементы.

Размер определяют в зависимости от параметров помещения, а конкретно от размера расстояния между звеньями нижней обвязки из бруса. Стоит учитывать и толщину будущего утеплителя. В таблице ниже можно увидеть допустимое сечение для шага между лагами в 700 мм при пролете различной длины:

Размер пролета комнаты, м Сечение, см
2 11х6
3 15х8
4 18х10
5 20х15
6 22х18

Если размеры комнаты, стоят между указанными значениями, лучше брать за основу ближайшее наибольшее. Только так можно рассчитывать на действительно прочную конструкцию.

Доски для деревянного пола подойдут обрезные, но лучше использовать специальные шпунтованные. Их устройство имеет соединение шип и паз, а значит в дальнейшем не придется тратиться на чистовое покрытие. Древесину для досок используют любую. Но сосна, пихта, ель более мягкие и просты в обработке. В этом же и их основной минус — на полу могут оставаться вмятинки от ножек мебели и т.д. Этого не произойдет с дубом и лиственницей, но стоит материал значительно дороже и работать с ним своими руками сложнее.

Сорт половой доски подбирают в зависимости от того чем будет покрываться материал в дальнейшем. Под матовую покраску подойдет В и ВС сорта, под лак В и АВ. Для гаража и хоз. построек можно воспользоваться сортом С. Если доски не прошли камерную сушку, их нужно положить в закрытом отапливаемом помещении на 10-20 суток. Если влажность полов более 15%, то при высыхании появятся трещины. Пересушенный материал тоже может развалится со временем под давлением мебели.

Перед укладкой все доски и лаги нужно обработать антисептиками глубокого действия.

Как правильно рассчитать расстояние между лагами

Ориентироваться при монтаже своими руками нужно на толщину половой доски, чем она толще, тем шире укладка. Так для доски в 50 мм можно сделать шаг 1,5м, для дюймовки максимум 60 см. Существует ГОСТ по которому расстояние между балками следующее:

Толщина половой доски, мм Ширина шага лаг, мм
20 300
24 400
30 500
35 600
40 700
45 800
50 1000

Если размер основы не соответствует значениям в таблице, высчитывается усредненное. А в количестве можно и ошибиться в большую сторону. С краев можно пропустить их на более частое расстояние, так пол будет только крепче.

Как уложить деревянный пол

Правильная схема установки полового покрытия на лагах включает в себя:

  1. Установка лаг
  2. Монтаж чернового деревянного пола.
  3. Укладка утеплителя и гидроизоляции.
  4. Укладка чистового деревянного пола.

Устанавливают пол по лагам тремя классическими схемами: по обвязочному брусу, по земле и на бетонное перекрытие. О каждом из видов стоит поговорить подробнее.

Монтаж лаг на обвязочный брус

Установка основы на обвязочный брус своими руками проще всего. Крепить нужно по боковым сторонам. К обвязке сбоку крепятся контрольные рейки. Первоначально нужно закрепить первые две крайние балки. Крепить их при помощи специальных металлических скоб, шурупами 6 мм и длине чуть меньше лага. Если крепить шурупом без скобы к деревянному брусу, то нужно брать его в 2,5 раза больше ширины лага.

Перед креплением проверьте по уровню оба лага, они должны быть строго горизонтальны и по уровню совпадать с обвязочным брусом.

Монтаж на бетонное перекрытие

Если бетонная поверхность неровная, то можно укладывать балки на специальные деревянные подкладки различной толщины. Так балки выровняются, но со временем прокладки могут деформироваться или вовсе вылететь, и пол просядет. Лучше перед укладкой на бетон сделать дополнительную бетонную стяжку и прямо на нее уложить лаги. Это устройство деревянного пола более надежно, так как нагрузка будет ровно распределяться по всей длине деревянного основания.

В любом случае бетон это пористый материал, легко впитывающий влагу, поэтому перед укладкой деревянных лаг поверхность нужно гидроизолировать ПВХ пленкой или другим гидроизолятором рулонного типа, например Изорок или Технониколь. Гидроизоляция  будет не только защищать пол от влаги, но и дополнительно шумоизолировать, кроме того укладка своими руками проще.

Монтаж по грунту на столбики

Установка лаг по грунту выполняют на специальные столбики. Устройство их следующее:

  1. Грунт под домом ровняют и тщательно утрамбовывают. Утрамбовать проще всего палкой на конце которой прикручена широкая доска.
  2. Делается отметка под будущие столбики. Проще сделать это прямо на брусе, где обвязка. Первая опора должна быть от стены на расстояние не больше 3-20 см.
  3. Закладывается фундамент под столбики. Можно выполнить его под каждый отдельно, либо единый под целый ряд. Размер фундамента под один столбик не должен быть менее 40х40 см. В глубину не менее 15 см, над грунтом расстояние не менее 5 см. Далее бетонные столбики гидоизолируют битумом, и сверху укладывают кирпичи в 2 ряда. Высота кладки зависит от уровня бруса обвязки. Укладка происходит при помощи цемента 100м из красного кирпича. Не допустимо использовать силикатный, так как он боится влаги.
  4. Сверху на готовые столбушки укладывают еще слой гидроизоляции. Для этого из рулонного материала вырезают квадраты под размер 250х250 мм. Сверху на них укладывают такой же квадратик звукоизоляции.
  5. Укладывают две первые маячковые лаги. Для достижения горизонтали необходимо измерить устройство лазерным уровнем. Если есть изгибы, их убирают при помощи рубанка или подкладывают деревянные подкладки. Должна получится ровная горизонталь с минимальным допустимым искажением между досками в 1 мм/м.
  6. Затем на устройство укладывают все остальные лаги между первыми. Закрепить лаги к столбушкам нужно железными скобами и саморезами. Длина самореза должна быть такой, чтобы саморез зашёл внутрь минимум на 3-4 см. К столбушке скобка прикрепляется при помощи дюбелей.

Монтаж половых досок

Устройство начинается с чернового деревянного пола. Для этого на лаги прикручиваются саморезами горизонтальные балки с дух сторон. На них укладывают черновой деревянный пол из не строганной доски. После этого монтируют еще слой гидроизоляции. Лучше взять рулонный материал, его проще монтировать между лагами. Дальше происходит укладка утеплителя и пароизолятора, который будет играть защитную функцию. Далее следует укладка чистовых досок.

Начинать укладку деревянного пола по лагам нужно от дальнего угла, отступив на 10-15 мм от стены. Если это шпунтовая доска с шипом и пазом, то укладку производят шпунтом к стене. Это при усадке и расширении компенсирует изменения. Для того, чтобы не разбить доску при прикручивании к лагам, в ней заранее высверливают отверстия под саморезы.

Если доски деревянного пола имеют длину, недостаточную для комнаты, то стыковку между собой лучше производить в середине, чередуя. Если это шпунтовая доска, то саморез следует вкручивать в пазы, так их не будет видно. Последнюю закрепляют насквозь, как можно ближе к стене. Впоследствии эти места закрывают плинтусами.

Каждый ряд нужно укладывать в противоположном направлении по древесному рисунку от прежнего. Так при усадке они меньше разойдутся. К друг другу доски прижимают максимально плотно и крепят к лагам саморезами.

После укладки доски покрывают защитными составами и дают высохнуть.

Надежность и прочность конструкции зависит от правильного расчета и укладки лаг. Если отнестись к этой части с серьезностью, то все остальное пойдет “как по маслу”.

видео-инструкция по монтажу своими руками, особенности крепления к стене дома, к первому венцу, какой материал использовать, размер, цена, фото

Все фото из статьи

Решающий фактор в вопросе, какой брус использовать для лаг пола, будет зависеть, в первую очередь, от площади помещения и способа монтажа самих лаг, ну и, конечно, от вашего желания по выбору породы древесины. Для таких балок подходят твёрдые породы со средней или высокой устойчивостью к гниению, например, это может быть дуб или ясень (высокая устойчивость) или более мягкие – сосна и лиственница (средняя устойчивость).

Также вам придётся выбрать правильное сечение таких балок, чтобы полы не прогибались и не скрипели, а ещё нужно правильно их установить, но обо всём этом ниже, где вы ещё сможете посмотреть видео в этой статье.

Лаги смонтированы в виде обрешётки

Половые лаги

Лагами принято называть горизонтальные балки, которые могут быть из металла, бетона или пластика, но чаще всего для этого используется деревянный брус или бревно. Они являются наиболее распространённым основанием для укладки пола из пиломатериалов.

Выбор сечения

Сечение балок напрямую связано с толщиной покрытия пола

  • Для таких балок лучше всего подходит прямоугольный брус, где высота в два раза больше его ширины, например, это может быть 100×50 мм или 150×80 мм. Также на параметры сечения будет влиять способ установки (они могут быть установлены на бетонное перекрытие или стяжку, либо на точечные опоры) и ещё длина пролёта – это уже относится к площади помещения;
  • В тех случаях, когда лаги монтируются прямо на бетонное перекрытие или стяжку, пропорции их сечения не имеют никакого значения. Поэтому, они могут быть из бруска 50×50 мм, причём его зачастую даже не фиксируют к черновому основанию и пол получается вроде щита. Безусловно, это наиболее простой вариант, как в расчётах, так и в монтаже – главное выдержать нужный шаг в соответствии с толщиной половиц;
  • Если вы собираетесь монтировать полы с утеплением, то высота сечения балки будет иметь большое значение – во-первых, вам может понадобиться нашивка черепного бруса для чернового пола, что заберёт, минимум, 30-40 мм высоты, а, во-вторых, нужно оставить вентзазор.
    Вентиляционный зазор для дощатого покрытия нужен обязательно, поэтому, минимальное расстояние между нижней частью доски деревянного настила и утеплителем должно составлять не менее 20 мм, хотя лучше всего, чтобы это было 25-30 мм. Это позволит естественной циркуляции воздуха принести наибольшую пользу;

План укладки на кирпичные столбики

  • Когда приходится монтировать полы первого этажа по грунтовому основанию, то для того чтобы лаги не контактировали с землёй, их устанавливают на столбики. Эти столбики обычно делают из рядового кирпича, размещая их через 120 см друг от друга.
    Для столбиков нужно будет залить фундамент 40×40 см, но можно также сделать это не точечно, а залить ленту – так будет гораздо проще вывести горизонтальный уровень.
Длина пролёта (м) Поперечное сечение балки (мм)
2 110×60
3 150×80
4 180×100
5 200×150
6 220×180

Размер бруса для лаг для пола – зависимость поперечного сечения от длины пролёта

Примечание. Если у вас нет подходящего бруса, чтобы сделать из него такие балки, инструкция позволяет воспользоваться обрезной деревянной доской.
Сшейте две доски между собой саморезами, и вы получите полноценную лагу.

Шаг установки

Шаг установки

Цена материала будет зависеть не только от породы древесины, но и от её количества, следовательно, перед тем, как начинать монтаж, вам нужно определить нужное (оптимальное) расстояние между лагами. Также для этого нужно подсчитать количество материала на точечные опоры и количество брусков, необходимое для черепного бруса.

Допускается увеличение шага между балками, но для этого настил должен иметь толщину 50 мм, либо поверх балок делается обрешётка из тех же половых досок с шагом 15-20 см – это значительно увеличивает мощность основания.

Если для настила используется доска 25-30м толщиной, то расстояние между лагами делают довольно маленькое, всего 30-40 см. Для монтажа половиц толщиной 40 мм, это расстояние можно увеличивать до 70 см, а если доска имеет 50 мм, то шаг можно выдерживать величиной в метр.

Как вы понимаете, сокращения шага увеличит ваши расходы на закупку материалов, но в то же время это повышает жёсткость покрытия, поэтому окончательный выбор всё равно остаётся за собственником.

Шаг между лагами (cм)
Поперечное сечение доски (мм) Длина пролёта (м)
2 2,5 3 3,5 4 4,5 5
50×150 80 60 40
50×200 60 50 40
80×200 60 45 35

Таблица для вычисления шага

Примечание. При укладке лаг следует учитывать, что расстояние крайней балки от стены должно быть не более установленного в данном случае шага.
Но обычно это расстояние составляет не более 30-40 см.

Геометрические ориентиры

Укладка на бетонную стяжку

Для правильной сборки деревянного пола своими руками необходимо соблюдать ориентацию в пространстве и для этого вам нужно будет просто запомнить несколько строительных правил.

  • Направление лаги всегда располагается «в крест» расположению досок чистового покрытия. А вот сами половицы всегда укладываются вдоль потока естественного освещения,т.е. перпендикулярно окну;
  • В помещениях с повышенной проходимостью, как то, в прихожих, тамбурах, гостиных и тому подобное, доски укладываются вдоль направлению движения. Значит, основание вам нужно будет уложить перпендикулярно (поперёк) движению.

Примечание. В тех случаях, когда лаги укладываются на брус, который служит точечной опорой, как на верхней фотографии, то крепление лаг к брусу делается «в крест».

Способы соединения

Лага установлена на обвязку и зафиксирована к венцу

Теперь давайте рассмотрим, как крепить лаги к первому венцу бруса, и при этом создать максимальную жёсткость для основания и покрытия. Самое основное правило, это создание опоры для балки – в данном случае (ситуация, как на верхней фотографии) лага опирается на брус обвязки, но при этом она ещё фиксируется к нижнему венцу с помощью стального усиленного уголка.

Но такой способ больше всего подходит для первого этажа, где обвязка получается несколько шире венца.

Крепление на уголках

Если при эксплуатации на пол не будет оказываться больших вертикальных нагрузок, то в таких ситуациях можно ограничиться крепежом в виде стального усиленного уголка, вроде того, как на верхнем фото. Такой способ зачастую используется для лаг перекрытия на второй этаж или на чердак. Но это не является правилом – скорее, это исключение из правил.

Врезные балки

Достаточно жёстким и надёжным получается крепление лаг к стене дома из бруса путём их врезки в обвязку и/или в нижний или в верхний венец (для второго этажа или чердака).

Как правило, в таких случаях паз делается на половину ширины бруса (бревна), но лага укладывается в него с деформационным зазором 5 мм на случай набухания древесины от влаги. В некоторых случаях её дополнительно фиксируют металлическими уголками, хотя это уже на усмотрение заказчика.

Стыковка «в полбруса»

Если у вас недостаточно цельного пиломатериала, то это ещё не означает, что вам придётся покупать дополнительные профили – их можно стыковать, а способы соединения показаны на верхнем рисунке.

Но в таких случаях под стыком обязательно должно быть жёсткое основание – как правило, это столбик, но вообще-то соединения просто подгоняют к такой точке. Помимо саморезов, которыми вы скрепляете стык, по бокам лаги (с двух сторон) следует нашить отрезки доски по метру, чтобы придать балке жёсткость.

П-образный металлический крепёж для фиксации балки

Лаги обязательно нужно фиксировать к точечным опорам и если это кирпичные столбики, то лучше всего (удобнее) использовать для этого П-образный крепёж, который должен соответствовать ширине бруса.

Сам кронштейн прикручивается к опорному столбику, а лага уже фиксируется ушами этого крепежа при помощи саморезов. При этом следует подбирать шурупы по длине, чтобы они входили в древесину на глубину не менее 30-50 мм, но можно и больше.

Лаги с регулировкой

Сейчас входят в потребление крепления с регулировкой по высоте в комплекте с пластиковыми лагами – они выдерживают до 5т/м2 пола. Но для монтажа такого устройства необходимо жёсткое основание – лучше всего для этого подходит стяжка или бетонное перекрытие.

Заключение

В заключение хотелось бы вам напомнить, что для монтажа и долгосрочной эксплуатации лаг понадобится отсечная или общая гидроизоляция. То есть, вы можете использовать рубероид или плотный полиэтилен в качестве подстилки, битум для обмазки балки или какой-либо антисептик для защиты от гниения и/или грибковой плесени.

Пролетов перекрытий для проектов жилищного строительства

Существует ряд факторов, которые необходимо учитывать при оформлении пола для проекта жилищного строительства, в том числе:

  • Тип используемой древесины.
  • Сорт пиломатериала.
  • Ширина и толщина досок.
  • Расстояние между балками.
  • Груз размещен на полу.
  • Длина пролета балок.

Породы древесины

Различные породы древесины различаются по жесткости и сопротивлению изгибу, причем одни породы намного прочнее других.Даже в пределах одного и того же вида сила сильно различается в зависимости от условий произрастания дерева.

Пиломатериалы из медленно растущих деревьев, у которых больше колец роста концевых волокон на дюйм, намного прочнее и плотнее, чем быстрорастущие деревья того же вида.

Прочность обычных пород древесины, используемых для обрамления, включает:

  • Высокая прочность на изгиб: Южно-желтая сосна и пихта Дугласа.
  • Средняя прочность на изгиб: Тсуга, ель и красное дерево.
  • Низкая прочность на изгиб: Красный кедр западный, сосна восточная белая и сосна пондероза.

Пиломатериалы Сорт

Сорт пиломатериалов, используемых для изготовления балок, также является фактором, определяющим прочность древесины. Поскольку сучки и другие дефекты ослабляют древесину, пиломатериалы более высоких сортов (обозначенные как чистые, избранные или №1) считаются более прочными, чем пиломатериалы более низких сортов. Однако пиломатериалы более высоких сортов также намного дороже.

Пиломатериалы №2 являются наиболее распространенным выбором для перекрытий перекрытий и других пиломатериалов для обрамления.У него больше сучков и дефектов, чем у более высоких марок, но обычно их недостаточно, чтобы вызвать значительную потерю прочности на изгиб.

Пиломатериалы более низкого сорта (обозначенные как № 3, полезные и № 4) часто имеют слишком много крупных сучков или других дефектов, чтобы их можно было использовать для балок перекрытия.

Независимо от сорта пиломатериалов, старайтесь выбирать доски с небольшими сучками или дефектами, прямые, с небольшим изгибом по длине края.

По возможности, располагайте балки пола так, чтобы любой изгиб доски был обращен вверх, чтобы вес на балке мог их выпрямить.Любые большие сучки, обнаруженные у края доски, также должны быть обращены вверх, чтобы слабая древесина сучка была сжата, а не напряжена.

Размер пиломатериалов

Ширина доски является важным фактором при определении расстояния, на которое может простираться балка перекрытия, она играет гораздо большую роль, чем толщина.

Например, если вы удвоите толщину или количество балок в полу, расстояние между досками увеличится примерно на 25%. Но если вы увеличите ширину досок вдвое, расстояние между балками увеличится от 80% до 100%, даже если вы используете те же опоры из пиломатериалов.

Нагрузка на пол

Вес пола также является важным фактором при определении размера балки и длины пролета.

Вес строительных материалов (балки, черновой пол, пол и потолок) известен как статическая нагрузка и обычно оценивается в 10 фунтов на квадратный фут.

Вы можете рассчитать собственный вес самостоятельно, сложив вес строительных материалов, а затем разделив их на количество квадратных футов, которые будут покрывать материалы.

Вес, который будет помещен на пол, представляет собой динамическую нагрузку и включает в себя мебель, людей и все остальное, что вы планируете хранить на полу. Динамические нагрузки колеблются от 30 фунтов на квадратный фут и выше, при этом 40 фунтов являются нормой для большинства жилых комнат и настилов.

Очевидно, что если вы коллекционер пианино или планируете собрать как можно больше людей на свою палубу, вам следует проявить осторожность и увеличить размер балок пола или уменьшить пролет.

Пролет балки

Объединение всех этих факторов дает минимальный размер балок, необходимый для различных типов древесины, сортов пиломатериалов, размеров досок, расстояния между балками и нагрузки, которая будет ложиться на пол.

Перед началом строительства вам также следует проверить местные строительные нормы и правила и проконсультироваться с инженером-строителем в необычных или экстремальных ситуациях.

Ниже приведена таблица, в которой указаны балки перекрытия минимального размера , необходимые для межосевого расстояния 16 ″ и 24 ″ при использовании пиломатериалов № 2 с 10 фунтами на квадратный фут статической нагрузки и 40 фунтами динамической нагрузки.

Сосна желтая
Пихта Дугласа
Редвуд
Тсуга, ель
Красный кедр западный
Сосна восточная белая
Размер балки 16 ″ o.c. 24 ″ o.c. 16 ″ o.c. 24 ″ o.c. 16 ″ o.c. 24 ″ o.c.
2 × 6 9 ′ 9 ″ 8 ′ 3 ″ 8 ′ 8 ″ 7 ′ 6 ″ 7 ′ 6 ″ 6 ′ 3 ″
2 × 8 12 ′ 8 ″ 10 ′ 8 ″ 11 ′ 0 ″ 10 ′ 2 ″ 10 ′ 5 ″ 8 ′ 6 ″
2 × 10 16 ′ 0 ″ 13 ′ 0 ″ 14 ′ 6 ″ 12 ′ 4 ″ 12 ′ 9 ″ 10 ′ 5 ″
2 × 12 18 ′ 6 ″ 15 ′ 0 ″ 17 ′ 6 ″ 14 ′ 4 ″ 14 ′ 9 ″ 13 ′ 0 ″

Вы всегда можете использовать пиломатериалы большего размера, меньшее расстояние или меньший пролет; просто не делайте меньше, дальше друг от друга или больше. Другими словами, лучше проявите осторожность, чем раздвигайте границы.

Дополнительная информация

Общие сведения о перекрытиях балок

Здравый смысл подсказывает вам, что большие балки перекрытия могут нести большую нагрузку, а расстояние между балками, расположенное ближе друг к другу, также увеличивает несущую способность пола. Но больше не всегда лучше, когда строители строят дом или добавляют дополнительную комнату. Например, дополнительные два дюйма вертикального расстояния, когда пол обрамлен балками 2 x 10, а не 2 x 12, могут быть весьма важны.Таким образом, перед строителями стоит задача выбрать балки, соответствующие нагрузке, которую они несут, и при этом максимизировать пространство.

Расчет грузоподъемности и выбор правильных размеров и расстояния между балками перекрытия — задача более сложная, чем вы можете себе представить, поскольку здесь играет роль множество переменных:

  • Порода древесины
  • Сорт пиломатериалов
  • Ширина и толщина досок
  • Расстояние между балками
  • Нагрузка на пол
  • Длина перекрытия балок

Породы древесины

Различные породы древесины имеют разные прочностные характеристики, причем одни из них имеют гораздо более высокую прочность на изгиб, чем другие. Как правило, у медленнорастущих видов больше колец роста на дюйм и, следовательно, они значительно сильнее, чем у быстрорастущих деревьев. Это также верно для деревьев одного и того же вида: когда условия вызывают медленный рост, древесина дерева будет прочнее.

Распространенные виды, используемые в строительстве, включают:

  • Сосна южная желтая и пихта Дугласа обладают высокой прочностью на изгиб.
  • Болиголов, ель и красное дерево обладают средней прочностью на изгиб.
  • Кедр красный, сосна восточная и сосна пондероза имеют низкую прочность на изгиб.

Пиломатериал Сорт

Чем меньше дефектов содержится в куске пиломатериала, тем он будет прочнее. Пиломатериалы более высоких сортов (чистые, отборные или 1) имеют меньше дефектов и, следовательно, будут прочнее. Распространенный выбор для строительства каркаса — пиломатериалы двух сортов. Несмотря на то, что они не такие прочные, как у более высоких сортов, дефектов в пиломатериалах двух сортов обычно недостаточно, чтобы серьезно ослабить доски. Избегайте использования пиломатериалов трех или четырех сортов для каркасных конструкций. Если вы собираете доски вручную, проверьте их на наличие сучков и других изъянов.

Размер пиломатериала

На прочность данной доски балки наиболее сильно влияет ширина доски от верха до низа. Ширина гораздо важнее, чем толщина доски. Например, балка, сделанная из сдвоенных балок 2 x 6, может охватывать расстояние примерно на 25 процентов больше, чем балка 2 x 6, но балка 2 x 12 может охватывать примерно на 80 процентов больше, чем балка 2 x 6, даже если она имеет такое же количество из дерева как двойное 2 х 6.

Нагрузка

Пролет балки также зависит от веса пола.Нагрузки на перекрытие описываются двумя измерениями: статическая нагрузка и временная нагрузка.

Собственная нагрузка для жилищного строительства обычно составляет около 10 фунтов на квадратный фут. Статическая нагрузка рассчитывается путем сложения веса строительных материалов и деления на квадратные метры.

Термин «временная нагрузка» относится к общей нагрузке, воспринимаемой полом, включая мебель, людей и другие хранимые предметы. Для жилых полов живая нагрузка обычно составляет от 30 до 40 фунтов на квадратный фут (psf), хотя это зависит от местоположения в доме.Временные нагрузки первого этажа предъявляют более высокие требования, чем временные нагрузки второго этажа (40 фунтов на квадратный фут против 30 фунтов на квадратный фут). В комнате, используемой исключительно для сна, может потребоваться всего 30 фунтов на квадратный фут, тогда как для пола гаража над подвалом потребуется 50 фунтов на квадратный фут или выше. С другой стороны, недоступное чердачное пространство может иметь временную нагрузку всего 20 фунтов на квадратный фут.

Таблицы пролетов балок

Пролет балки относится к размеру балки между опорными конструкциями, такими как балки или фундаментные стены.Строители обычно используют предварительно рассчитанные таблицы, чтобы указать им подходящие пролеты балок для каждой породы пиломатериалов, размера и расстояния. Но всегда следует обращаться к местным строительным нормам, поскольку необычные ситуации могут потребовать рекомендаций по разным пролетам. Истинные расчеты пролета балок перекрытия может производить только инженер-строитель или подрядчик.

В этой таблице с образцами приведены минимальные размеры балок перекрытия для балок с шагом 16 дюймов и 24 дюйма по центру (oc) для пиломатериалов 2-го сорта с 10 фунтов на квадратный фут статической нагрузки и 40 фунтов временной нагрузки, что типично для обычных жилых помещений. строительство:

Желтая сосна,
Пихта Дугласа
Redwood
Hemlock, ель
Красный кедр западный,
Сосна восточная белая
Размер балки 16 ″ o.c. 24 ″ o.c. 16 ″ o. c. 24 ″ o.c. 16 ″ o.c. 24 ″ o.c.
2 × 6 9 ′ 9 ″ 8 ′ 3 ″ 8 ′ 8 ″ 7 ′ 6 ″ 7 ′ 6 ″ 6 ′ 3 ″
2 × 8 12 ′ 8 ″ 10 ′ 8 ″ 11 ′ 0 ″ 10 ′ 2 ″ 10 ′ 5 ″ 8 ′ 6 ″
2 × 10 16 ′ 0 ″ 13 ′ 0 ″ 14 ′ 6 ″ 12 ′ 4 ″ 12 ′ 9 ″ 10 ′ 5 ″
2 × 12 18 ′ 6 ″ 15 ′ 0 ″ 17 ′ 6 ″ 14 ′ 4 ″ 14 ′ 9 ″ 13 ′ 0 ″

Строители могут регулировать свой выбор размера пиломатериалов и расстояния между ними в зависимости от обстоятельств.Например, если высота помещения является проблемой, они могут выбрать балки меньшего размера и расположить их ближе друг к другу с более коротким пролетом. Или, если требуется большой пролет, например, при обрамлении потолка над комнатой с открытой планировкой, можно выбрать более крупные балки, сделанные из более прочных пород древесины.

Пиломатериалы, обработанные под давлением | Фальшпол Living Pro

Сосна южная уже давно является предпочтительной породой, когда требуется обработка консервантами под давлением, из-за простоты обработки.

Уникальная клеточная структура южной сосны обеспечивает глубокое и равномерное проникновение консервантов, делая древесину бесполезной в качестве источника пищи для грибов, термитов и микроорганизмов.

Там, где влага и термиты вызывают беспокойство, рамы, обработанные давлением, являются разумным выбором для напольных систем. Обработка консервантами защищает древесину, подвергающуюся воздействию элементов, контактирующих с землей или в условиях высокой влажности. Как правило, строительные нормы и правила требуют, чтобы древесина, обработанная под давлением или обладающая естественной прочностью, использовалась в следующих случаях:

  • Балки или нижняя часть несущих перекрытий без балок, которые находятся в пределах 18 дюймов от открытого грунта
  • Балки или балки ближе 12 ″ к незащищенному грунту
  • Элементы каркаса (включая обшивку), которые опираются на внешние фундаментные стены и находятся на расстоянии менее 8 дюймов от грунта
  • Плиты, пороги и шпалы по бетону или каменной кладке
  • Древесина в постоянных конструкциях ближе 6 дюймов к грунту
  • Балки, входящие в наружную кладку или бетонные стены без зазора минимум 1/2 дюйма сверху, по бокам и по краям
  • Столбы или колонны, не отделенные от бетонных опор непроницаемым влагозащитным барьером
  • Деревянные опоры, встроенные в землю или контактирующие с ней

Обычно, когда древесина подвергается воздействию элементов, чрезмерной влажности или контактирует с землей, она подвержена грибковому гниению и нападению насекомых. Для гниения и нападения насекомых требуются четыре условия: содержание влаги в древесине более 19%, благоприятный температурный диапазон (приблизительно от 50 ° до 90 ° по Фаренгейту), кислород и источник пищи (древесное волокно). Если какое-либо из этих условий устранить, заражения и разложения не произойдет. Обработка давлением исключает древесное волокно как источник пищи.

Когда пропитанные пиломатериалы или фанера используются в большинстве жилых, коммерческих и морских зданий, предпочтительнее использовать консерванты на водной основе.Эти консерванты чистые, без запаха и окрашиваются, кроме того, они зарегистрированы EPA как для внутреннего, так и для наружного использования.

Американская ассоциация защиты древесины (AWPA) одобрила несколько консервантов, подходящих для жилых или коммерческих закрытых (внутренних) каркасов. Для всех конструкций каркаса, пиломатериалы, подвергнутые обработке под давлением, должны быть высушены после обработки (воздушной или сушильной в печи) до содержания влаги 19% или менее перед ограждением.

AWPA устанавливает уровни удержания консерванта для обработанной древесины в зависимости от предполагаемого использования. Уровни удерживания относятся к количеству консерванта, которое остается в структуре ячеек после завершения процесса обработки давлением. Удержание выражается в фунтах на кубический фут древесины. Чем выше число, тем жестче условия, которым может подвергаться древесина.

Расчетные значения

Расчетные значения, опубликованные в Стандартных правилах сортировки пиломатериалов южной сосны SPIB, применимы как к обработанной, так и необработанной южной сосне.Кроме того, поправочные коэффициенты расчетного значения в Национальных проектных требованиях® для деревянных конструкций (NDS®) применяются как к обработанным, так и к необработанным пиломатериалам, за исключением того, что коэффициенты продолжительности нагрузки CD, превышающие 1,6, не должны применяться к элементам конструкции, работающим под давлением, обработанным на водной основе консерванты.

Расчетные значения размерной древесины основаны на нормальных условиях использования (влажность менее c19%). Они предназначены для использования в закрытых конструкциях или там, где влажность при эксплуатации не превышает 19% в течение длительного периода времени.Для применений, в которых содержание влаги будет превышать 19% в течение длительного периода, приведенные в таблице расчетные значения необходимо умножить на соответствующий коэффициент влажной эксплуатации CM. Для получения дополнительной информации о расчетных значениях и поправочных коэффициентах для расчетных значений см. Публикацию SFPA Southern Pine Use Guide или Национальную проектную спецификацию®.

Для получения дополнительной информации см. Публикацию SFPA «Обработанная давлением южная сосна».

Лучшие практики по перекрытию балок

Эти балки перекрытия опираются на внешнюю несущую стену, а на другом конце они сидят в металлических балках, прибитых к деревянной балке. Фото: Тим Картер

УВАЖАЕМЫЙ ТИМ: В этом году я собираюсь построить дополнительную комнату, потому что о переезде в более крупный дом просто не может быть и речи. Я никогда не делал грубый каркас для чернового пола и не интересовался балками пола. У меня бесчисленное количество вопросов о них, и я задаюсь вопросом, можете ли вы предложить краткое руководство по основным вещам, которые следует знать о выборе и установке деревянных балок пола. Я предполагаю, что вы справились с некоторыми из них и можете пролить свет на то, как можно сделать полы в моей комнате, которые действительно хорошо работают.Боб С., Рочестер, штат Нью-Йорк

ДОРОГОЙ БОБ: Что-то мне подсказывает, что о балках перекрытий написаны целые книги. В этом крошечном пространстве для меня будет невозможно уделить теме то внимание, которого она действительно заслуживает.

Я думаю, что лучше всего начать с того, чтобы понять, что каждая балка перекрытия сама по себе является балкой. Балка — это конструктивный элемент, который перекрывает проем и поддерживается с каждого конца. Когда вы размещаете любое количество этих балок параллельно друг другу, а затем покрываете их какой-либо другой поверхностью, вы получаете пол, по которому можно ходить.

Любой инженер-строитель скажет вам, что каждая конкретная балка или балка перекрытия может выдерживать только определенный вес в зависимости от ее состава, размера, общей длины между точками, на которые опирается каждый конец, расстояния между каждой балкой пола и т. Д.

Все становится еще сложнее. Существуют научные таблицы пролетов, на которые имеются ссылки в строительных нормах и правилах, которые сообщают вам минимальные стандарты, которым должна соответствовать балка перекрытия в вашем помещении. Эти таблицы пролета говорят вам, какой максимальный пролет может достичь балка перекрытия в зависимости от предполагаемой нагрузки на балку.

Не все пиломатериалы для балок перекрытия имеют одинаковую прочность, и даже древесина одной породы, но разного сорта, будет иметь разные прочностные характеристики. И вы думали, что это будет легко.

Надеемся, что ваш строительный инспектор вместе с менеджером вашей местной лесной склады поможет вам выбрать правильный материал для вашей работы. Имейте в виду, что на лесных складах гораздо больше балок перекрытий, чем в домашних центрах или больших складских магазинах. Обязательно посетите настоящий лесной склад, чтобы получить совет по поводу прочных и доступных пиломатериалов для перекрытий.

Обычно расстояние между балками пола составляет 16 дюймов по центру. Загляните внутрь старых домов или складов, и вы часто увидите забавные перекрестные связи между балками пола. Это часто называют мостом. Эти бруски помогают переносить нагрузку одной балки на балки по обе стороны от нее.

Если вы решили установить перемычку, убедитесь, что части не касаются друг друга. Это может привести к скрипу пола, поскольку мосты трутся друг о друга, когда кто-то поднимается по полу.Строительный кодекс в вашем районе может не требовать от вас установки моста.

При установке балки перекрытия нужно обращать внимание на ее венец. Вы когда-нибудь смотрели на большие мосты издалека? Почти на каждом мосту есть горб, причем центр моста выше его концов. Это корона. Вы должны убедиться, что выступ на каждой балке пола направлен в небо.

Балки с серьезными венчиками необходимо отложить в сторону или обрезать часть венцов, чтобы пол оставался довольно плоским после покрытия фанерой или ориентированной стружечной плитой.Если вы покупаете инженерные перекрытия, напоминающие стальные двутавровые балки, на них не будет короны.

Балки перекрытий обычно устанавливаются поверх специального бруса поверх фундамента. Эта плита должна служить долго и защищать балки пола от повреждений.

Деревянные насекомые и древесные грибы могут разрушать древесину в домах. Насекомые часто начинают питаться деревом, которое находится в прямом контакте с основанием кладки. Требование строительного кодекса заключается в использовании обработанной древесины там, где древесина контактирует с кладкой.

Этот обработанный пиломатериал устойчив к гниению древесины, так как он невосприимчив к повреждениям от влаги. Термиты и муравьи-плотники считают, что химикаты в древесине не слишком вкусны, и часто решают найти другую, более вкусную древесину. Первый кусок пиломатериала, обычно прикрепляемый к верхней части фундамента дома, часто называют подоконником. Этот обработанный брус прикручивается к фундаменту, и балки перекрытия обычно опираются на него.

Вы можете посмотреть информативное видео, в котором показан подоконник из обработанного пиломатериала и его установка на фундамент.Просто нажмите здесь «видео подоконника».

Столбец 927

Каркас и конструкция пола | HomeTips

Иллюстрированный взгляд на то, как строится типичный пол с деревянным каркасом, включая черновой пол и многое другое.

Хотя некоторые этажи построены на плоской бетонной плите на земле, большинство этажей возвышаются над землей. Фальшполы более эластичны под ногами и обеспечивают доступ к отопительному оборудованию, изоляции, водопроводу, проводке и другому механическому оборудованию.

Фальшпол состоит из деревянного каркаса, соединяющего одну внешнюю стену с другой. Этот каркас может поддерживаться, а может и не поддерживаться промежуточными балками, балками или стенами.

На верхних уровнях дома нижняя сторона каркаса пола обычно служит для подкладки материалов потолка. Потолки обычно строятся так же, как и полы, только они могут быть выполнены из более легких материалов, поскольку они не предназначены для того, чтобы нести те же нагрузки.

Схема каркаса фальшпола

Балки перекрытия

Каркас пола состоит в основном из деревянных балок, которые проходят параллельно друг другу через равные промежутки времени.Балки пола обычно имеют размер 2 на 8, 2 на 10 или 2 на 12; потолочные балки обычно 2 на 6 или иногда 2 на 4, если это более старый дом. Некоторые новые дома изготовлены из двутавровых балок.

Балки перекрытия и черный пол

Балки перекрытия, расположенные через равные промежутки времени, охватывают области между опорами, такими как стены, фундамент, балки и балки. Нормальный интервал составляет 16 дюймов «по центру» (от центра к центру), хотя некоторые полы могут иметь балки с центрами 12 или 24 дюйма.Размеры и расстояние между балками определяются строительными нормами, основанными на технических требованиях. Коллекторы балок проходят перпендикулярно балкам, закрывая их концы.

Балки соединяются с балками или другими опорами. Они могут стыковаться встык и соединяться фанерными косынками или внахлест. Прочная блокировка или металлическая перемычка предотвращают скручивание балок и помогают равномерно распределять нагрузки.

Где бы ни происходил проем, например, на лестнице, балки по периметру складываются вдвое и закрываются перпендикулярными заглушками.

Черновой пол

Черный пол обеспечивает основу для чистового пола, а также служит платформой во время строительства. Он может быть сделан из досок, уложенных под прямым углом или по диагонали поперек балок. Или же черный пол может быть сделан из фанеры или других панельных изделий, которые уложены перпендикулярно балкам.

Фанерный черновой пол состоит из панелей, уложенных в шахматном порядке со стыкованными концами и краями; панели прибиваются (а иногда также приклеиваются строительным клеем) к балкам перекрытия.

Схема типовой конструкции пола

Толщина и жесткость черного пола определяют типы отделочных материалов, которые можно укладывать поверх него. Если ваш дом построен на бетонной плите, плита может служить основанием практически для любого типа пола. Но если в вашем доме черновой пол из фанеры или досок, важно проверить тип и толщину материала, который вы собираетесь использовать, чтобы определить свои ограничения. Например, пол, который немного гибкий или упругий, не подходит для жестких материалов, таких как керамическая плитка и камень, потому что раствор или материалы будут трескаться при движении.

Подоконник

На уровне фундамента балки пола опираются непосредственно на подоконник, обработанный консервантом, чтобы контакт с фундаментом не приводил к появлению термитов или гниению. Их точная конструкция и соединение со стеновыми стойками зависят от используемого метода обрамления.

Анкерные болты прикрепляют подоконник к верхней части фундаментной стены.

Рекомендуемый ресурс: Получите предварительно отобранного местного подрядчика по каркасу дома

О Доне Вандерворте

Дон Вандерворт накопил свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором домашнего журнала, автором книги более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

Таблицы пролетов перекрытий — калькулятор

Часть 2 проекта жилищного строительства

На этой странице мы объясним, как проектировать с помощью таблиц перекрытия балок. Внизу страницы вы найдете калькулятор пролета балок. Содержание этой страницы объяснит, как интерпретировать результаты калькулятора.

Если вы только начинаете, вы можете начать с нашей предыдущей страницы, страницы проектирования жилых зданий, на которой объясняется основная структура дома.

См. Карту нашего учебного сайта «Создай свой собственный дом», чтобы пройти обучение по порядку или прыгать по нему, как вам удобно.

Использование таблиц пролета балок перекрытия

Продолжая часть 1: Конструктивное проектирование жилых домов Вертикальные структурные силы, мы собирались начать изучение таблиц пролетов перекрытий.

Не волнуйтесь, вам не нужно будет проделывать много вычислений при определении размера и размещения несущего каркаса в вашем доме.Однако вам нужно будет ознакомиться с чтением ваших местных таблиц перекрытий перекрытия для балок перекрытия, балок перекрытия, оконных и дверных перемычек, балок перекрытий, балок крыши, стропил крыши и балок конька крыши, а также размеров и расстояния между ними. столы с деревянными гвоздиками.

Прежде чем переходить к таблицам пролетов, давайте сначала рассмотрим породы и сорта древесины. Как правило, все пиломатериалы штампуются производителем возле конца пиломатериала.

Штамп отображает несколько типов информации.Отображаемая информация варьируется в зависимости от лесных ассоциаций. Но большинство будет отображать:

  • Порода древесины — часто сокращается
  • Сорт древесины — может быть числом или описанием
  • Лесная ассоциация, членом которой является производитель пиломатериалов
  • Как древесина была выдержана — это дает представление о влажности
  • Идентификация мельницы — указывается по названию или номеру мельницы.

Породы древесины

На штампе выше в треугольнике указано, что это дерево Дугласова пихта (D FIR).Другие распространенные обозначения:

  • S-P-F (или Ель — Сосна — Пихта)
  • Hem-Fir (N) (или Hemlock — Fir)
  • D.Fir-L (N) (или Douglas Fir — Лиственница)
  • N. Породы (красный кедр, некоторые сосны, бальзам и тополя)

Пиломатериалы марки

Приведенный выше штамп указывает на то, что сорт пиломатериала является стандартным или лучше (STAND & BTR), это то же самое, что и номер 3 или шпилька. К общепринятым обозначениям сортов пиломатериалов относятся:

  • SEL STR (Выбрать структурные)
  • №1, № 2
  • № 3 / Штифт / Подставка и Btr. (или Standard & Better)

Эти обозначения и числа станут важными, когда вы читаете свои структурные таблицы, поскольку прочность древесины зависит от ее обозначений.

Теперь посмотрим, как читать эти таблицы. Начнем с простого, очень маленького дома шириной 12 футов и длиной 13 футов. Дом будет иметь двускатную крышу и обрамлен деревянными шпильками.

В таблице ниже показан максимальный пролет перекрытия перекрытия со следующими обозначениями:

  • Пихта-лиственница Дуглас (порода пиломатериалов)
  • №1 и №2 (сорт пиломатериалов)
  • Все балки перекрытые

Образец таблицы пролетов перекрытия

Приведенный выше отрывок из таблицы является просто образцом и может не подходить для вашего региона.

Глядя на эту таблицу, вы увидите, что существует возможность выбора размера балок перекрытия (2 X 6, 2 X 8, 2 X 10 или 2 X 12), а также выбор расстояния между балками (12 дюймов, 16 дюймов). или 14 дюймов). Расстояние между балками пола — это расстояние между центрами любых двух установленных балок.На изображении ниже показан пример балок, расположенных на расстоянии 16 дюймов по центру (16 дюймов).

Поскольку примерный дом, для которого мы проектируем, имеет ширину 12 футов, нам нужно найти в таблице пролета балок перекрытия размер и центрирование балок, которые могут перекрывать 12 футов или больше. Читая таблицу, вы увидите, что 2 х 8, установленные на расстоянии 16 дюймов по центру, могут занимать 12 футов 4 дюйма.

Итак, наш дом будет выглядеть, как на картинке ниже (все перекрытия перекрытия 2 «X 8»). На картинке ниже показан вид сверху, то есть вид сверху дома.Внешние серые стены — это бетонные фундаментные стены, которые поддерживают балки пола. Узкие двойные линии показывают сами балки перекрытия.

С трехмерной точки зрения балочный каркас пола будет выглядеть так:

Имейте в виду, что в приведенной выше таблице пролетов указаны только допустимые пролеты для пихты Дугласа или лиственницы, существуют разные таблицы для всех видов строительных пиломатериалов.

Next Tutorial Раздел

Теперь давайте сделаем дом шире, чтобы у него была центральная опора для балок перекрытия.Чтобы узнать о проектировании с использованием таблиц пролета балок, перейдите к следующей части документа «Проектирование жилых зданий»:

Часть 3: Проектирование с использованием таблиц пролета деревянных балок.

Калькулятор пролета перекрытия

Чтобы использовать приведенный ниже калькулятор пролета балок, сначала выберите из раскрывающегося списка породу пиломатериалов, которые вы будете использовать для своего строительного проекта.

Затем с помощью кнопок в таблице выберите максимальную длину в футах (или метрах в скобках), которую должны перекрывать балки перекрытия.

Значения, отображаемые в итоговой таблице, показывают три возможных размера и расстояния балок в зависимости от используемого метода удержания.

Если вы используете очень маленький экран или смартфон, поверните устройство в альбомную ориентацию, чтобы использовать калькулятор, указанный ниже.

Ель, сосна или пихта Дугласовая пихта или лиственница Семян или пихта Северные породы

Калькулятор пролета балок жилых этажей

Ель-Сосна-Пихта

Таблица действительна для No.1 и №2 сорт Ель-Сосна-Пихта

Включает все виды елей, за исключением ели прибрежно-ситкинской, сосны джековой, лесной палки.
сосна, пихта бальзамическая и пихта альпийская

Максимум. Размах, фут-дюйм. (метры)

Используйте кнопки ниже для выбора диапазона

Размеры балки, дюймы x дюймы (мм x мм) Расстояние между балками, дюймы (мм) Сдерживающий метод
Калькулятор пролета балок жилых этажей

Пихта-пихта

Таблица действительна для No. 1 и №2 сорт тсуги-пихты

Включает тсугу западную и пихту амабилис.

Максимум. Размах, фут-дюйм. (метры)

Используйте кнопки ниже для выбора диапазона

Размеры балки, дюймы x дюймы (мм x мм) Расстояние между балками, дюймы (мм) Сдерживающий метод
Калькулятор пролета балок жилых этажей

Пихта дугласская

Таблица действительна для No. Пихта и лиственница Дугласова 1 и №2

Включает пихту дугласовую и лиственницу западную.

Максимум. Размах, фут-дюйм. (метры)

Используйте кнопки ниже для выбора диапазона

Размеры балки, дюймы x дюймы (мм x мм) Расстояние между балками, дюймы (мм) Сдерживающий метод
Калькулятор пролета балок жилых этажей

Северный вид

Таблица действительна для No. 1 и 2 сорт пиломатериалов северных пород

Включает красный кедр, некоторые сосны, бальзам и тополя.

Максимум. Размах, фут-дюйм. (метры)

Используйте кнопки ниже для выбора диапазона

Размеры балки, дюймы x дюймы (мм x мм) Расстояние между балками, дюймы (мм) Сдерживающий метод

Данные взяты из Таблицы строительства деревянных каркасных домов CMHC
Примечания:
1. Эта таблица предназначена только для жилищного строительства и предназначена только для целей первоначальной оценки. Вы должны проконсультироваться с местными таблицами пролета балок пола, чтобы убедиться, что размер балок соответствует вашему району.
2. Максимальные пролеты указаны с шагом 6 дюймов (150 мм). Для более точных пролетов вам необходимо обратиться к таблицам пролетов.

Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения. Нелегальные копии в Интернете будут обнаружены Copyscape.

Балка — Designing Buildings Wiki

Балка — это элемент конструкции, который проходит горизонтально между фундаментами здания или между стенами или несущими балками.В сочетании с другими балками он обеспечивает поддержку потолка и / или пола.

Фактически, балка представляет собой форму балки, которая обычно перекрывает относительно короткие расстояния и изготавливается из массивной древесины. Балки часто используются в мелкомасштабном или домашнем строительстве. Однако они также могут быть изготовлены из композитных материалов, таких как деревянные балки из конструкционной древесины I-, балки из металлического полотна и т.д., которые могут использоваться как часть более длиннопролетных конструкций.

Ряду параллельных балок можно придать дополнительную жесткость за счет промежуточных распорок, проходящих между балками и перпендикулярно им, , таких как выступы (dwangs) или распорки в елочку. Они предотвращают скручивание балок под нагрузкой. Для пролетов от 2,5 до 4,5 м необходим один ряд распорок. Для пролетов более 4,5 м требуется два ряда распорок.

Может потребоваться проделать отверстия или надрезы в балках , чтобы через них можно было пропустить трубы, проводку и т. Д.Это может быть сделано в домашних условиях без значительного ослабления балки , если надрезы находятся в пределах верхних 12,5% балки и между 7% и 25% пролета (измеренного с любого конца). Отверстия должны быть в пределах 25% глубины балки и от 25% до 40% пролета. Соседние отверстия должны находиться на расстоянии не менее двух диаметров друг от друга и не ближе 100 мм от надреза. Если речь идет о более сложных конструкциях или если балки и имеют глубину более 250 мм, требуется консультация инженера-строителя.

Балки могут быть подключены к опорной конструкции на их концах с использованием традиционных плотницких соединений, или они могут быть помещены в карманы, или они могут быть закреплены при помощи кронштейнов, ленты или другие разъемы. Использование вешалок, а не карманов в стенах, как правило, снижает проникновение воздуха и передачу шума.

Распространенной проблемой в старых жилищах является то, что полы провисают или кажутся «пружинящими». Это может быть связано с тем, что балки имеют меньший размер (особенно там, где старые здания переоборудованы для современного использования, где они могут подвергаться более высоким нагрузкам, чем предполагалось изначально), или они ослаблены из-за гниения или из-за того, что в них прорезаны отверстия или выемки неправильно.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
