Бетономешалка из стиральной машины своими руками

Незаменимой вещью в хозяйстве может стать самодельная бетономешалка из стиральной машины, ведь работа на территории частного дома есть всегда. Покупка заводской бетономешалки требует больших денежных средств, да и трудно найти модель, обладающую нужными характеристиками. Поэтому для решения этого вопроса используют подручные средства. Есть ли выгода и как изготовить, нужно разобраться.

По мнению экспертов, в современных моделях стиральных машин 2-фазные двигатели не используются, начиная с 2000 г им на смену пришли трехфазные асинхронные агрегаты с частотным регулированием скорости.

Преимущества и недостатки

Самостоятельная сборка стиральной машины имеет следующие положительные моменты:

  • Нулевые или минимальные затраты.
  • Отсутствие сложной схемы, требующей специалиста.
  • Разработка собственного чертежа.
  • Использование любой нерабочей стиральной машины, применив ее в создании новой конструкции.

Но есть и следующие препятствия:

  • Работа требует времени, иногда даже значительного.
  • Нужно умение и железное терпение.
  • Для подключения двигателя надо разбираться в электрике.
  • Необходимо иметь представление о материалах, комплектующих и конечном результате.

Что нужно для конструкции?

Необходимые части
МатериалыИнструменты
Емкость для бетономешалкиРулетка
Двигатель из стиральной машинкиАппарат для сварки
Уголок из металлаДрель или сверло
2 колесаБолгарка
Внутренние запчасти, предпочтительно, стиральной машины «Ока»Плоскогубцы
Кусок трубыГаечные ключи
Металлический стержень для осиОтвертка и напильник

Основа и емкость — одни из необходимых деталей для сборки агрегата.

Конструкция имеет 3 главных элемента: двигатель, емкость и основу. Соответственно размерам подбирают материалы и комплектующие, которые возможно будут специфическими для каждой новой схемы. Так как конструкция больших размеров требует встроенного мощного двигателя, то наилучшим будет вариант с небольшим баком с легкой доступностью деталей из старой машинки-автомата. Сделать бетономешалку можно с вертикальным и горизонтальным расположением барабана.

Этапы работ, изготовление

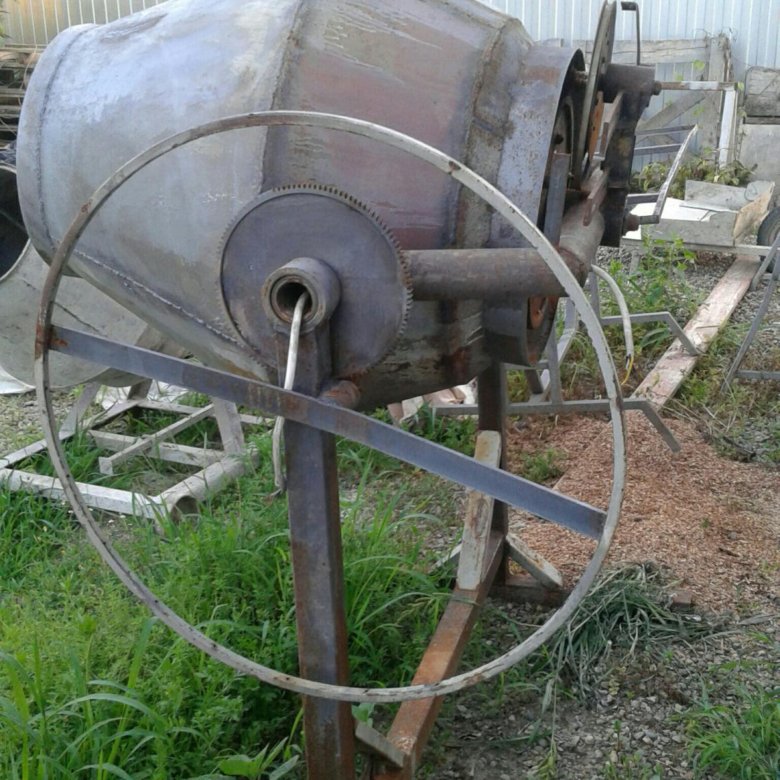

Ручная бетономешалка

Для вращения барабана нужна устойчивость, так как при перекидывании компонентов раствора центр тяжести постоянно меняется. Вот поэтому основание в форме нескольких треугольников подойдет идеально для значительных нагрузок, а также сохранит постоянное положение барабана. Применяя рулетку, определяют нижнюю точку бака, ее показатель будет между 50 и 80 см. Этот размер определяет стороны треугольника.

Правильно спроектированное основание конструкции обеспечит ее устойчивость.

Из приготовленного куска трубы сваривают 2 треугольника на расстоянии, которое характеризует диаметр барабана. Ось, предназначенную как механизм опрокидывания емкости, вмонтируют в приваренные патрубки. Потом на нее крепят сделанный четырехугольник и располагают его под наклоном. В верхней его части приваривают 2 колеса, удерживающие емкость спереди. Именно здесь закрепляется ось с механизмом вращения, для этого в приваренный патрубок вставляют подшипники. Дальше идет процесс приваривания рукоятки и фиксаторов для закрепления. А также стоит сделать щеколду для сдерживания вертикального положения бака и лопасти в середине, помогающие в качественном размешивании строительной смеси.

Горизонтальная

Для сборки агрегата понадобится шестерня бендикса.

Эта бетономешалка из старой стиральной машины имеет общий момент с ручным видом конструкции — это основание, каркас. Электрический блок с двигателем — единственное различие. Для этого понадобятся: шестерня бендикса, маховик, 2 шкива. Этапы реализации:

  • закрепление стального стержня к большой шестерне;
  • установление маленькой шестерни бендикса на металлическом штоке;
  • приваривание патрубка и установка подшипников;
  • установление штока;
  • монтирование шкива;
  • фиксирование мотора и ремня;
  • подключение электричества.

Углом передачи движения могут быть 2 шкива разных размеров вместо шестеренок. Скорость регулируется с помощью ремня.

Вертикальная

Такой тип конструкции имеет четырехугольный каркас.

Это интересная конструкция, которая полезна для замешивания жидких растворов и смесей, использующихся для оштукатуривания и шпаклевки. Бетономешалка выделяется четырехугольным каркасом. Для этой цели подходит стиральная машина-автомат «Фея». Выделяют следующие моменты изготовления основы:

  • сваривание прямоугольника с шириной, соответствующей барабану;
  • изготовление 2-х поперечин для барабана;
  • прикрепление ножек с использованием сварочного аппарата.

Строительный раствор будет выбираться внизу бака. Возле отверстия под активатор делают другое, полукруглой формы, закрывающееся заслонкой. Рукоятку закрепляют около барабана, с помощью нее отодвигают заслонку. Под баком закрепляется подшипник, в который вставляется вал, а к нему, в свою очередь, приваривают большую шестеренку. Двигатель бетономешалки устанавливается шкивом вниз.

Бетономешалка из бочки и двигателя от стиралки

Давно мечтаете о бетономешалке, но не знаете, какую именно выбрать для дома? Сделайте бетономешалку своими руками, и тогда она вас точно устроит.

Потребуется металлическая бочка объемом 200 л, движок от стиральной машины и некоторые другие детали, которые легко достать.



Первым делом автор делает разметку, срезает горловину и отрезает верхнюю часть бочки. Потом с помощью болгарки по разметке нужно сделать прорези.

Далее с помощью рук и молотка загибаем «лепестки». Затем их нужно будет сварить. На эти «лепестки» автор надевает горловину от бочки (предварительно ее нужно уменьшить в диаметре) и обваривает.

Основные этапы работ

На следующем этапе потребуется автомобильный колесный диск. С помощью УШМ отрезаем все лишнее, а потом нужно будет вырезать центральную часть.

После этого свариваем вместе два ранее вырезанных борта колесного диска, и получаем шкив.

Используя куски профильной трубы прямоугольного сечения, автор решил усилить дно бочки. Сверху мастер прикручивает на болты вырезанную часть колесного диска.

Из профильной трубы 25х50 мм мастер сваривает раму для бетономешалки. Она представляет собой две стойки, которые соединены перемычкой, и траверсу, закрепленную на шарнирах.

К траверсе нужно приварить площадку, к которой крепится автомобильная ступица, а к ней — вырезанная ранее часть колесного диска.

На последнем этапе останется только закрепить двигатель на раме бетономешалки. Далее устанавливаем большой шкив и натягиваем ремень.

Самодельный шкив необходимо приварить к профильным трубам, которые используются для усиления нижней части (дна) бочки.

Подробно о том, как своими руками сделать бетономешалку из 200-литровой бочки и двигателя от стиралки, смотрите на видео.

МОЩНЫЙ АППАРАТ из автомобильного диска,ступицы,движка от стиралки и 200 л. бочки!!!Мне нравитсяНе нравится

Андрей Васильев

Задать вопрос

Самоделки из двигателя от стиральной машины своими руками

Куплена новая стиральная машина, а двигатель старой еще работает? Тогда не стоит выбрасывать агрегат на свалку, ведь самоделки на основе двигателя от стиральной машины будут всегда полезны в повседневной жизни. Какие самоделки возможно сделать? Домашние умельцы придумали множество самоделок с двигателем от машинки автомат или от старого стирального агрегата и выложили много советов на ютубе. Но на ютубе можно растеряться от обилия предложенных самоделок, поэтому стоит рассмотреть наиболее популярное применение двигателя от стиральной машины.

Разборка стиралки

Для мастера старая стиральная машина может стать настоящим кладом. Даже если планируется создать самоделки из двигателя от стиралки, не стоит пренебрегать и другими полезными деталями. Из машинки, кроме двигателя, можно извлечь:

  • Барабан. Эта деталь сделана из прочной нержавейки и ей найдется масса применений при изготовлении самоделок.
  • Хомуты, болты и шланги. То, что в хорошем состоянии, вполне годится для повторного использования.
  • Проводка. Чтобы подсоединить двигатель стиральной машины к изготовленной самоделке, понадобятся проводка.
  • Пружины. Амортизирующие пружины в стиралках всегда очень прочные и могут пригодиться.
  • Реле. Оно есть во всех стиральных машинках, только в автоматах они более современные. Если реле работает и есть опыт, то можно изготовить самоделки с таймером.
  • Корпус. Любой корпус может быть полезен, из него получится много полезных вещей.

Можно ознакомиться, какие детали могут оказаться полезными для самоделки из двигателя от стиральной машины, на видео.

Варианты использования двигателя от стиральной машинки

Что можно сделать из двигателя от стиральной машины? Как уже говорилось, на ютубе мастерами-умельцами предложено множество полезных советов, но наибольшей популярностью пользуются те, которые помогают сделать жизнь в частном доме намного легче. Рассмотрим наиболее популярные идеи.

Бетономешалка

Часто возникает необходимость замеса небольшого количества бетонной смеси, и брать в аренду бетономешалку не выгодно. Сделанная своими руками бетономешалка будет работать не хуже, только выгружать бетон из нее будет не очень удобно.

Для этого понадобится корпус от старой бочковой машинки (от стиралки-автомат не подойдет). Далее нужно сделать следующее:

  • Заделать отверстие для слива воды. Это не сложно, достаточно поставить на него заглушку.

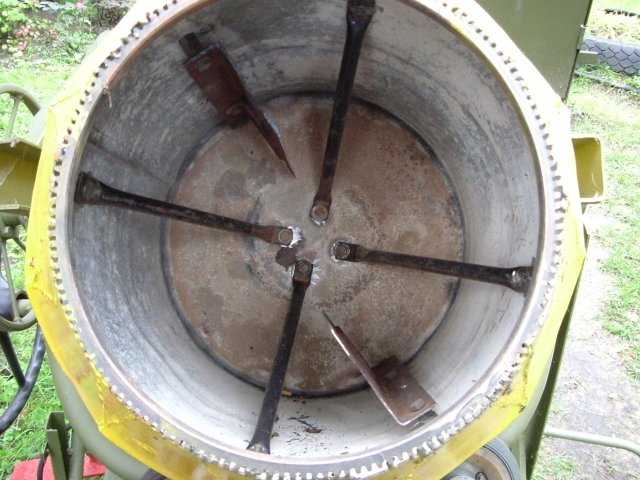

  • Сделать лопасть. Ее можно изготовить из 2 полос прочной стали или использовать прочный барабан. Для этого сердцевина барабана оставляется целой, а из окружности вырезается 4 лопасти (получается крестовина). Лопасти согнуть в одном направлении под углом 90 градусов.
  • Через отверстие для активатора вставить вал и приварить к нему лопасти.
  • Установить на место двигатель и присоединить его к валу. Для замеса ведра бетона достаточно «родного» двигателя от стиральной машинки, если же требуется мешать объемы побольше, то стоит установить помощнее (если есть возможность, то рекомендуется поставить двигатель от машинки-автомат).

На видео показан процесс превращения стиральной машины в бетономешалку.

Корморезка и зернодробилка

Еще одна полезная самоделка, помогающая сэкономить тем, кто держит домашнее хозяйство. Корморезка, траворезка и зернодробилка, сделанная своими руками, будет работать не хуже заводской, если позаботиться о мощности двигателя. Лучше брать мотор от машинки-автомат, ведь эти устройства обладают большей мощностью.

Превращение стиральной машины в корморезку не требует длительных работ. Для корморезки-самоделки из двигателя от стиральной машины автомат корпус потребуется от старой стиралки с верхней загрузкой. Его найти несложно, можно даже приобрести за копейки в пунктах приема металлолома.

Процесс изготовления корморезки своими руками будет следующим:

  • Сделать лопасти с ножами такого диаметра, чтобы они чуть-чуть не доходили до краев корпуса.
  • Проделать внизу отверстие для удаления готовых кормов.
  • Установить одну лопасть с ножами внизу корпуса, а вторую на 40-50 см от верхнего края (для улучшения качества помола для ножей использовать 2 разных вала, чтобы они крутились в разные стороны).
  • Теперь прикрутить двигатель к крышке машинки и присоединить его к валам.
  • Вырезать в крышке отверстие для засыпания сырья.
  • Установить крышку на место и испытать самоделку в работе.

Сделанный своими руками агрегат будет работать не хуже заводского и обеспечит качественный помол кормов.

Токарный станок

Своими руками токарный станок сделать несложно. Нужно только на основу вала двигателя от стиральной машины закрепить переходник. Рекомендуется переходник не крепить к основе капитально, а сделать съемным: это поможет сделать многофункциональный токарный станок, где можно будет вытачивать детали или точить ножи (точильный круг), резать металл и пластиковые трубы (отрезной круг) или использовать другие насадки. На фото показаны варианты насадок.

Рекомендуется не крепить эту самоделку на прочную основу, а для удобства в работе сделать ее переносной, взяв в качестве основы толстую прочную доску. Закрепить получившийся токарный станок можно с помощью скоб, прикрутив их к основе болтами от стиральной машинки. Выключатель можно использовать обычный, а можно снять со стиралки.

Если двигатель старой стиральной машины работает, то не стоит выбрасывать агрегат на свалку. Полезные самоделки помогут облегчить жизнь и сэкономить немного финансов.

самодельный бетоносмеситель из стиральной машины. Как сделать ее из бочки по чертежам самому в домашних условиях?

Работы по строительству зданий и других сооружений зачастую связаны с использованием бетонной смеси. Замешивание раствора посредством лопаты при больших масштабах нецелесообразно. Удобнее в данной ситуации использовать бетономешалку, которую можно купить в специализированном магазине или сделать собственными руками. Самодельная бетономешалка – отличная альтернатива покупному агрегату с меньшими денежными затратами.

Чертежи и варианты конструкций

Популярный вариант – механическая бетономешалка, которая отличается значительным объемом. Привод в этом случае может быть ручного или электрического действия. Чтобы выгрузить бетон, потребуется наклонить бадью в сторону. Для всех конструкций, имеющих форму цилиндра, присущ главный недостаток – плохое вымешивание смеси по углам. Также при скорости в 35 оборотов в минуту смесь разбрызгивается. Но эту проблему можно устранить, наварив на бочку ее отрезанную часть обратно и просверлив небольшой люк.

Такой агрегат способен замешать простой раствор примерно за пять минут, сухую смесь – до 12 минут.

Второй вариант – комбинированный агрегат горизонтального типа, имеющий гребенки. Тоже бывает двух разновидностей: ручной и электрический. Основное достоинство – однородное смешивание бетона, а также хорошая скорость и качество. Агрегат изготавливают из бочки, например, на 500 литров, а по качеству он не уступает современным моделям. Скорость смешивания зависит не от времени, а от числа оборотов. Для приготовления бетонной смеси необходимо сделать всего 3–4 оборота. Из недостатков – сложность конструкции. Чтобы изготовить вручную, потребуется немалое количество вспомогательных элементов. При устройстве разгрузочного люка важно использовать только качественные детали.

Третий вариант – электрическая конструкция. В основном данную модель копируют домашние умельцы. В зависимости от выбранного чертежа готовая бетономешалка отличается некоторыми деталями. Горловину и дно нужно закрепить планками, что привариваются крестом. Рекомендуется собирать устройство так, чтобы бадья вращалась совместно с осью.

Это сложнее, но благодаря такой конструкции увеличивается срок эксплуатации.

И четвертый вариант – вибрационная бетономешалка. Очень часто мастера, имеющие перфоратор мощностью до 1,3 КВт с ударным механизмом принудительного действия, совершали попытку самостоятельного изготовления агрегата, но не получали нужного результата. Ошибки могут заключаться в следующем:

  • неверный подбор емкости – она должна быть высокой и круглой;
  • неверное расположение вибратора – он должен находиться на оси емкости, на расстоянии до дна, аналогичному радиусу его самого;
  • применение плоского вибратора – в таком случае он не сможет создать необходимую систему волн;
  • очень большой вибратор – диаметр должен быть 15–20 сантиметров, в противном случае устройство не сможет замесить раствор.

При соблюдении всех требований на выходе получается бетон изумительного качества. Для смешивания жестких смесей бетона используются роторные бетономешалки, собственноручное производство которых значительно затрудняется.

Некоторые соединяют электропровод через редуктор, что в разы удорожает будущий агрегат.

Имеется несколько классификаций конструкций бетономешалок, отличающихся параметрами. Если рассматривать принцип действия, то выделяют следующие виды:

  • гравитационная – вращение барабана происходит благодаря силе гравитации;
  • принудительная – за счет внутренних лопастей;
  • периодическая – необходимы частые остановки из-за незначительной мощности;
  • редукторная или венцовая;
  • постоянная – использование при масштабном строительстве из-за непрерывной работы.

По виду изготавливаемого бетона выделяют растворомешалки и бетоносмесители. В растворомешалках для смешивания применяются горизонтальные шнековые элементы, вращаемые в неподвижной емкости.

Многие задаются вопросом о выгоде создания самодельной бетономешалки.

Некоторые используют материалы, которые вообще не предназначены для смешивания бетона, например дрель.

Но ведь этот инструмент хорош для просверливания отверстий в стенах, а не для создания растворов из бетона. То же самое можно сказать о различных миксерах. На самом деле, выгода от самодельной бетономешалки высока и состоит в следующем:

  • минимальные или нулевые затраты на производство;
  • отсутствие сложной технической схемы, которая требует определенной области знаний;
  • доступность необходимых элементов для сборки;
  • возможность разработки индивидуального проекта;
  • возможность создания разборной конструкции.

Таким образом, у самодельной бетономешалки насчитывается масса преимуществ. Этот вариант не подходит тем, кто не желает работать своими руками или ждет скорого результата. Создание собственного агрегата требует немало сил, терпения и времени. Что-то предстоит переделывать или подгонять прямо во время сборки. А для тех, кто готов рискнуть, ниже представлены популярные способы изготовления бетономешалки собственноручно.

Как сделать из стиральной машины?

Для сооружения в данном случае нужны бак и двигатель. Рекомендуется использовать стиральные машины вертикального типа. Если с корпусом все хорошо, то нужные элементы можно не доставать. Здесь есть один ключевой недостаток – выгребание смеси при помощи мастерка. Для избежания таких неудобств лучше все-таки бак и двигатель поставить на самодельный каркас.

Наиболее распространенный вариант – «качели». Основные преимущества:

  • простота в быстром очищении от смеси;
  • возможность больших нагрузок;
  • мобильность.

Инструменты и детали

Следует подготовить уголки различных размеров, двигатель от стиральной установки и бак. Соорудить бетономешалку можно с помощью инструментов, которые есть дома.

Сборка

Чтобы изготовить такую конструкцию, нужно сварить два треугольника из уголка 50*50 миллиметров, размер которого 0,6*0,8*0,8 метра. Расположить их напротив друг друга и приварить к каждой стороне два уголка размером 0,5 метра. В результате получится качественная конструкция из пары треугольников.

Сверху треугольников приварить две гайки так, чтобы 25-миллиметровый вал мог свободно двигаться. Чтобы он не выскакивал из отверстия, нужно сделать сварку по краям вала. Далее нужно взять 2 уголка по 1,4 метра и 3 – по 0,4. Разместить средний уголок в центре и посредством сварки сделать лесенку. Средним уголком приварить к валу, и качели готовы.

Далее нужно сделать две заготовки длиной 0,9 метра, разрезав стальные полосы размером 50*4 миллиметра. По центру сделать отверстия размером с резьбу оси. Для придания пластинам формы лопастей их нужно немного выгнуть и смонтировать на ось под наклоном 90 градусов, зафиксировать гайками и приварить.

Бак расположить по одну сторону качели и сварить. Его дно должно направляться к вершинам треугольников. Слив не понадобится – его можно заткнуть. Теперь необходимо протестировать лопасти.

Напротив качели располагается двигатель. Чтобы защитить его от воды, врезается резиновый кожух.

Осталось проверить агрегат, подключив к электрической сети. Чтобы достать раствор, качели поднимаются в сторону за двигателем. Бетономешалка своими руками готова. При желании можно соорудить лоток для подачи бетона.

Изготовление из бочки

В бочковом устройстве раствор двигается наискосок: смесь перемещается от одной стороны к другой. Здесь можно сделать два типа бетономешалки: ручную или электрическую. Преимущества:

  • понятная конфигурация для пользователей;
  • меньшая стоимость изделия;
  • исключение проблем, связанных с ремонтом.

Для создания бетоносмесителя в домашних условиях потребуются бочка на 0,1-0,2 куба, толстая труба диаметром 32 миллиметра, прут для оси диаметром 30 миллиметров, руль автомобиля, петли от дверей, аппарат для сварки, ножовка по металлу и болгарка.

Снизу и сверху в центре бочки сделать отверстия, продеть металлическую ось диаметром 30 миллиметров и качественно обварить, чтобы бадья хорошо прикрепилась. Сбоку (по центру бочки) вырезать отверстие размером 90*30 сантиметров для подачи раствора. Очень маленький люк затруднит засыпание смеси, а слишком большой – повлияет на прочность устройства. Далее из квадрата соорудить несколько лопастей и приварить внутри емкости к оси и к стенке бочки. В основном делают 5 лопастей. Теперь нужно установить крышку и закрепить ее на дверные петли, которые привариваются к бочке.

Далее устройство устанавливается на опору высотой около метра. Для этого самому нужно сварить раму, приварить втулки и вставить ось, приделать руль или иной элемент ручки, чтобы удобно вращать барабан.

Чтобы агрегат прослужил длительное время, стоит придерживаться следующих рекомендаций:

  • при сборке важно обращать внимание на надежность соединительных элементов всей конструкции;
  • если нет аппарата для сварки, то все части соединяются болтами с шайбами;
  • также особое внимание стоит обратить на герметичность;
  • наклон бочки должен быть примерно 5 градусов по отношению к земле;
  • все вращающиеся элементы необходимо тщательно смазывать, чтобы обеспечить бесперебойную работу бетономешалки.

Если есть желание, агрегат можно сделать переносным, используя колеса от любой тачки или даже стиральной машинки.

Рекомендации

Наибольшая скорость вращения вала на самодельной бетономешалке должна составлять 30–50 оборотов в минуту. Если установить двигатель слабой мощности, то потребуются большие затраты на электроэнергию, что также скажется на скорости строительных работ.

Если на участке отсутствует электричество, целесообразно соорудить ручную бетономешалку, прикрепив ручку для самостоятельного вращения. При засыпании ингредиентов необходимо придерживаться следующей последовательности: сначала – вода, затем – цемент, песок и щебенка. После каждого использования устройство необходимо тщательно промыть и очистить. Аналогично бетономешалке из бочки можно сделать миниатюрную версию из ведра и дрели, а некоторые мастера умудряются соорудить агрегат из газового баллона.

При создании бетономешалки даже опытные мастера могут совершать ошибки.

Самые распространенные среди них – неправильные расчеты при планировании, несоответствие мощности количеству оборотов, непрочные соединения элементов конструкции, недостаточно устойчивая основа, слишком высокое расположение вращающейся емкости.

Некоторые для замешивания смеси используют дрель, что нецелесообразно из-за того, что ей нельзя работать продолжительное время. Рекомендуется делать перерывы каждые 15 минут после 5 минут работы. Это значительно увеличивает срок строительства.

При создании конструкции особое внимание стоит уделить проводам и соединениям. Они должны быть хорошо заизолированы, так как работа совершается в условиях повышенной влажности, и соблюдение правил пожарной безопасности выходит на первое место.

Процесс смешивания сопровождается определенными вибрациями, которые расшатывают соединения, поэтому важно следить и при необходимости подтягивать болты. Также стоит обращать внимание на сварные швы, которые также в результате работы могут разрушаться.

Перед включением аппарата нужно убедиться в его устойчивости. Любая подставка должна твердо стоять на земле. Если имеются колеса, желательно установить противооткатные упоры.

Во время работы агрегата запрещено проверять качество раствора, в противном случае можно получить серьезные повреждения.

И наконец, включенная бетономешалка не должна оставаться без присмотра во избежание неприятных ситуаций.

Сейчас времена тотальной экономии, и строительный бюджет зачастую ограничен, поэтому многие стараются сэкономить на услугах сторонних мастеров. Несмотря на кажущуюся сложность, бетоносмеситель идеально подойдет для домашнего использования.

По опыту, создание любого механического устройства увеличивает производительность труда и уменьшает время работы. Бетономешалка – не самое сложное изобретение, которое можно сделать из подручных средств без специального инженерного образования. Самодельное устройство имеет несложную схему, чертеж и последовательность сборки. Главное – заранее определиться с целью создания бетономешалки, и тогда агрегат не уступит промышленной модели, даже если он изготовлен из стиральной машины или бочки.

Как сделать бетономешалку своими руками, смотрите далее.

Крепление бочки через авто ступицу на бетономешалке. Самодельная бетономешалка или делаем раствор играючи.

Из стиральной машины


Обзавестись бетономешалкой для домашнего использования нынче не проблема – в продаже хватает относительно недорогих бытовых моделей. Нюанс: подобные изделия не отличаются вместительностью (всего 60…100 литров) и надежностью, поскольку изготавливаются из дешевых комплектующих. Домовитому хозяину, владеющему навыками слесарно-сварочных работ, проще сделать бетоносмеситель нужного объема своими руками, следуя нашим рекомендациям.

Выбор конструкции мешалки

Для и приготовления цементных растворов различных марок применяются следующие виды механизированных смесителей:


  • принудительного действия — шнековые и лопастные;

  • гравитационные;

  • вибрационные.

Бетономешалка принудительного (слева) и гравитационного действия (справа)

Примечание. Мешалки для раствора вибрационного типа используются в промышленных масштабах. Собрать кустарный вариант в домашних условиях тоже реально – например, из ручного перфоратора. Но всерьез рассматривать подобные самоделки не стоит, причина — малая производительность установки.

Обычно домашние умельцы изготавливают гравитационные и принудительные модели бетоносмесителей – под них проще набрать комплектующие и материалы, имеющиеся в хозяйстве. Разберем подробнее каждую конструкцию.

Смесители принудительного действия

Принцип работы этой строительной машины напоминает приготовление раствора дрелью с насадкой – миксером. Перемешивание происходит с помощью лопастей либо шнека, установленного внутри неподвижной цилиндрической емкости. Привод – редукторный, цепной или ременной от электрического мотора мощностью 500 Вт и более (зависит от размеров емкости).

Принцип принудительного смешивания — корпус остается неподвижным, вращаются только лопасти

Конструкции принудительных бетономешалок могут отличаться по ряду признаков:


  • положение бадьи – вертикальное либо горизонтальное;

  • мобильность – стационарные установки (перемещаются краном или волоком) или передвижные модели на колесах;

  • способ выгрузки – через открывающийся лючок либо переворачивание горизонтальной бадьи, закрепленной на шарнирах;

  • порядок работы – циклический или непрерывный.

Справка. Бытовые миксеры предназначены для циклической работы – загрузка ингредиентов – смешивание – выгрузка, затем цикл повторяется. Шнековые смесители могут функционировать непрерывно – с одной стороны засыпаются сухие компоненты, с другой — выходит готовый раствор. Пример такой машины показан на чертеже.

Главное достоинство принудительной бетономешалки – получение однородного качественного раствора. Недостатки:


  • сложность изготовления – корпус и рабочую часть необходимо четко подогнать друг к другу, чтобы по углам емкости не оставалось мертвых зон, куда не достают лопасти;

  • приготовление бетонов затруднено — между стенками бадьи и лопастями застревают крупные и средние камушки;

  • подшипники самодельной мешалки надо защитить от проникновения воды, песка и цемента.

Вывод: установка отлично подойдет для выполнения штукатурных, отделочных и кладочных работ, особенно с применением сухих смесей. Также допустимо готовить бетон с наполнителем мелкой фракции – гравием, мраморной крошкой и так далее.

Машины гравитационного типа

Простейшая ручная бетономешалка, использующая принцип естественного перемешивания, изображена на фото. Если в домашнем хозяйстве отыщется железная бочка 200 л и обрезки металлопроката, такая самодельная конструкция обойдется практически бесплатно – из деталей придется купить только подшипники.

Совет. Машину с ручным приводом лучше делать из бочки, установленной на диагональную ось. Проверено практикой: качество приготовления сухих строительных смесей и бетонов значительно улучшается, а проходящая сквозь бадью труба служит дополнительным рассекателем раствора.

Классический бетоносмеситель с грушевидной бадьей использует комбинированный принудительно-гравитационный принцип. Изнутри емкости приварены лопасти хитрой формы, пропускающие бетонную смесь вдоль стенок, но захватывающие раствор ближе к центру. «Груша» вращается электрическим двигателем, бетон выгружается путем наклона рабочего барабана.

Чем хороши подобные конструкции:


  • мешалка годится для приготовления любых растворов;

  • простота изготовления — шарнирные элементы вынесены за пределы емкости и не нуждаются в герметизации;

  • «грушу» и привод можно разместить на стационарном либо передвижном каркасе, оборудованном колесами и даже прицепным устройством для легкового автомобиля.

Традиционные бетономешалки уступают принудительным по скорости приготовления и однородности раствора, зато выигрывают в простоте конструкции и универсальности. Для домашнего пользования больше подходят именно гравитационные модели. Пример такой самоделки с мотором от стиральной машины показан на видео:

Делаем растворомешалку из бочки

Чтобы подобрать детали для сборки строительной машины, предлагаем изучить ее устройство по представленному чертежу (пункты списка совпадают с позициями на эскизе):

  1. Смесительный барабан из металлической 200-литровой бочки.
  2. Рукоятка опрокидывания «груши» – стальная труба Ø20-26 мм.
  3. Опорные ролики барабана – 2 шт.
  4. Рама из металлической профильной трубы сечением 50 х 30 мм, толщина стенки 2,5 мм.
  5. Электродвигатель 750…2000 об/мин, мощностью 0,5…1,5 кВт.
  6. Поддерживающий поворотный подрамник.
  7. Крестовина сочленения – полоса металлическая 40 х 3 мм.
  8. Шкив промежуточный.
  9. Шкив основной.

Примечание. Размеры и способы соединения деталей можно изменять в зависимости от наличествующих материалов.

В качестве опорных роликов умельцы применяют небольшие колесики или обычные подшипники качения. Вместо профильной трубы без проблем используется круглая либо уголки плюс швеллеры. Размеры промежуточных и ведущих шкивов подбираются в зависимости от числа оборотов электромотора.

Помимо указанных материалов, понадобится кабель электропитания, блок пусковых конденсаторов и кнопка включения / остановки двигателя.

Изготовление бадьи

Строгая цилиндрическая форма бочки не способствует качественному смешиванию цемента с ингредиентами – щебнем, песком, керамзитом и прочими наполнителями. После затворения водой одна часть массы пристает к днищу, другая выплескивается через горловину.

Прежде чем собрать бетономешалку, из бочки нужно сделать «грушу»:

Примечание. Чем длиннее вы сделаете вертикальные надрезы, тем больше получится сужение «груши». Но помните – слишком длинные «лепестки» изгибаются неравномерно, в результате емкость потеряет правильную форму, во время вращения возникнет осевое биение.

К нижнему торцу бадьи нужно заново приварить днище и крестовину под сочленение привода. Другой вариант – крепление обоймы подшипника.

Сборка рамы и устройство привода

Конструкция железной рамы — произвольная, зависит от габаритов барабана, способа установки и найденных подручных материалов. При сборке учтите следующие рекомендации:


  • рама должна быть устойчивой, выдерживать раскачивание и опрокидывание бочки с бетоном;

  • между вертикальными стойками и горизонтальными элементами приваривайте ребра жесткости;

  • внутреннюю поворотную раму лучше делать на подшипниках, хотя вполне допустимо использовать шарниры на втулках;

  • под двигатель и детали привода подготовьте крепежные площадки;

  • если крутящий момент передается ремнем, предусмотрите скользящее крепление мотора либо шкива для его натяжения / ослабления;

  • поставьте фиксатор для закрепления бадьи в наклонном положении – сгодится металлический стержень, вставляемый в отверстия на поворотной части.

Особое внимание уделите расчету приводного механизма. Оптимальная скорость вращения «груши» — 30…40 об/мин, превышать либо занижать указанные обороты не рекомендуется. Задача – подобрать к имеющемуся электромотору шкивы, шестерни или редуктор, дабы понизить скорость. Рассчитываем передаточное число I, затем определяем размеры шкивов, пользуясь уравнением:

I = n1/n2 = D1/D2

  • n1, n2 – скорость ведущего и ведомого шкива соответственно;
  • D1, D2 – диаметры шкивов.

Пример расчета.
Есть двигатель с оборотами вала 800 об/мин, размер ведущего колеса – 60 мм. Чтобы получить скорость вращения бадьи 40 об/мин, нужно подобрать ведомый шкив диаметром D2 = (800 х 60) / 40 = 1200 мм. При использовании цепной и шестеренчатой передачи нужно считать зубья звездочек.

Обычно размер ведомой шестерни выходит слишком большим. При изготовлении бетономешалки своими руками крутящий момент от электродвигателя к барабану можно передать разными способами:

Справка. На заводских моделях вопрос решается похожим способом — ведомая зубчатая шестеренка заделывается прямо в корпус бадьи.

После сборки рамы и монтажа опорных роликов бочка окончательно прикрепляется к нижней ступице. Остается подключить проводной механизм и собрать схему электропитания мешалки.

Заключение

Для нужд частного домохозяйства вполне достаточно бетоносмесителя полезным объемом 0,15 куба, что как раз соответствует 200-литровой бочке. Самодельную установку всегда можно усовершенствовать – приделать колеса, буксировочное устройство и даже организовать самозагрузку с помощью небольшого конвейера. Варианты модернизации строительной техники нередко публикуют участники тематических форумов.

Инженер-конструктор с опытом работы в строительстве более 8 лет..
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Можете ли вы представить себе стройку, на которой отсутствует даже маленькая бетономешалка? Без такого агрегата приготовление хорошего цементного раствора становится практически невозможным. Когда возникает необходимость построить небольшое сооружение или просто что-то «подлатать», бетонирование становится востребованной задачей. Вот лишь короткий список ситуаций, в которых не обойтись без данного инструмента: заливка садовых дорожек, обустройство фундамента для беседки, установка забора и так далее. Одним словом, бетон нужен везде – разница только в масштабах мероприятия. Для бытовых нужд покупать промышленный аппарат бессмысленно – покупка обойдется вам непомерно дорого. Альтернативным решением станет самодельная бетономешалка своими руками. Благодаря данной статье, вы научитесь делать ее самостоятельно из подручных материалов.

Четыре принципа смешивания бетона

Самодельная бетономешалка

По факты, приготовить свой раствор можно и без специальных приспособлений. Работать «по старой методике» многим даже нравится. Но много ли успеваешь сделать таким способом? Создать сухую смесь для строительства, используя обычную дрель либо миксер, еще можно. Но когда дело доходит до песка с цементом, они оказываются бессильны.

Самый простой и распространенный принцип смешивания называется принудительным. Все компоненты замешиваются в емкости, которая является неподвижной. Для этого обычно используется механический привод. Рабочий барабан при этом может располагаться вертикально или горизонтально.

Чертеж бетономешалки горизонтальной

Несмотря на то, что даже малый бетоносмеситель принудительного действия может оказаться весьма эффективным, свои недостатки у него тоже имеются:

  • Появляются «мертвые зоны» в емкости. Это особенно касается пространства возле стен.
  • Сложность конструкции. Узлы вращения должны быть герметично защищены от воздействия раствора, которое может оказаться агрессивным.
  • Практически невозможно приготовить в таком агрегате раствор, в состав которого входят средний и крупный наполнитель.

Второй по счету принцип называется гравитационным. В этом случае все компоненты перемешиваются благодаря силе тяжести. В промышленности данный способ используется редко, так как требует много времени и сил. В качестве емкостей чаще всего идут в ход бочки, которые сделаны из металла. О том, как они изготавливаются, как сделать подставку, будет рассказано ниже.

Большинство современных бетономешалок используют комбинированный принцип, сочетающий в себе первые два способа. Они обладают следующими преимуществами:

  • Строгая герметизация не нужна. Барабан сверху открыт, необходимости в узлах вращения нет, поскольку любой контакт с раствором исключается.
  • Детали изнашиваются гораздо реже.
  • Простота и надежность эксплуатации.
  • Ограничений на состав раствора тоже нет – это может быть щебенка, керамзит, гравий и так далее.

Четвертый принцип смешивания называется вибрационным. В последнее время некоторые умельцы занимаются перемешиванием раствора при помощи вибрации. Если говорить о масштабных объемах, результаты могут быть самыми ошеломительными. Обычно вибрационный принцип перемешивания используется, когда нужно изготовить точную железобетонную конструкцию с хорошими эксплуатационными характеристиками.

В обычных условиях редуктор и привод заменяет мощнейший перфоратор (допустимый минимум 1,3 кВт). Его вибрационное действие должно быть независимым. Прижимать патрон не нужно.

Редуктор бетономешалки фото

В целом, вибрационное замешивание позволяет создать практически идеальную бетонную смесь. Однако для приготовления «тяжелого» раствора он тоже не оптимален.

Бетономешалка из молочного бидона (фляги)

Бетономешалка своими руками из молочного бидона

Стоит понимать, что доступ к электричеству есть далеко не на каждом дачном участке. Следовательно, вполне логичной будет самоделка ручного типа и небольшого объема. Бетономешалка из молочной фляги своими руками – очень простой и незамысловатый вариант. Вам понадобится сам бидон, обрезки труб или любой другой металлолом похожей формы. Сделать ее можно за 2-3 часа, основной спектр работ приходится на варку рамы.

  • Взяв круглую трубу, выгните ручку, как показано на рисунке. Вверху приварите водопроводные муфты. Их диаметр внутри должен превышать диаметр трубы, которая используется для ручки.
  • Пропустите трубку через флягу, сделав отверстия, а затем приварите к корпусу.
  • Крайне важно найти центр тяжести бетономешалки своими руками, чтобы крутить ее было легко. Чтобы упростить конструкцию, вы можете обойтись без использования муфты. Прорежьте в станине дугообразные выемки и уложите на них ось.

Агрегат хоть и простой, но не самый надежный. Поэтому для изготовления лучше использовать какие-то другие чертежи.

Большая бочка

Бетономешалка из большой бочки 200 литров

Более практичным вариантом считается бетономешалка из 200 литровой бочки. Почему именно двести литров? Такой объем принято считать оптимальным для замеса бетона за раз. Вариант пластика отметается сразу – такие бочки не прослужат вам долго.

Самодельная бетономешалка из бочки изготавливается следующим образом:

  • Подготовка бочки, у которой есть крышка и дно. Если крышка отсутствует, она приваривается отдельно. Не нашли емкость? Можете сделать ее самостоятельно. Самодельный вариант ничем не уступает заводской бочке. Потребуются плотные листы металла толщиной от 1,5 до 2 мм, вальцы, эффективный аппарат для сварки и деревянный молоток.
  • К крышке и дну прикрепляем фланцы, на которых имеются подшипники. Сбоку вырезаем люк, куда и будет производиться засыпка компонентов раствора. Небольшая хитрость – для бетономешалки из бочки такое отверстие следует делать поближе к торцу, который в процессе прокрутки будет находиться ниже.
  • Знать, как сделать бетономешалку своими руками – еще половина дела. Не менее важно наладить правильное перемешивание раствора. Для этого к стенкам внутри нужно приварить лопасти (угол от 30 до 40 градусов). Такой угол крайне важен, чтобы в процессе перемешивания содержимое «выталкивалось» наружу. В принципе, закрепить лопасти вы можете и на вале.

Как делают основание для бетономешалки профессионалы?

Естественно, ручная бетономешалка своими руками должна иметь устойчивую основу. Это необходимо, чтобы конструкция не начала переворачиваться во время перемешивания. При небольшой загрузке остова из деревянного бруса будет вполне достаточно (сечение 10 на 10 или 15 на 15 см). Оптимальные варианты соединения: «в шип» или «в полдерева». Они необходимы, чтобы конструкция не получила повреждения от вибрации. Когда сборка закончена, все стыки проклеиваются и стягиваются саморезами.

Нужен более прочный, долговечный агрегат? Тогда вам точно подойдет рама из металлического уголка. Сварочный аппарат есть далеко не у всех, но вы можете выполнить фиксацию заклепками или болтами.

При необходимости, к основанию прикручиваются колеса. Такое устройство бетономешалки позволит вам не только переворачивать, но и перемещать ее.

Что касается двигателей, бетономешалка из бочки своими руками может быть оснащена мотором от скутера или автомобиля. Хорошим вариантом будет и бетономешалка из стиральной машины. Преимущество данного варианта в том, что он рассчитан на длительную работу и сможет прослужить несколько лет.

Как сделать бетономешалку своими руками видео

Ниже вы можете познакомиться с фото чертежей, позволяющих все сделать самому:

Чертеж самодельной бетономешалки из бочки

С какой скоростью мешать бетон?

Мы не будем подробно рассматривать процесс замешивания бетона – это тема отдельной статьи. Отметим лишь тот факт, что момент кручения играет далеко не последнюю роль.

Вот почему редуктор «стиралки» лучше обычного мотора от скутера или авто. Он выдерживает практически любую нагрузку и может работать на невысоких оборотах. 25 полных циклов (оборотов) в минуту достаточно.

Для обеспечения такого количества редуктор может иметь разную схему. Самый простой, типичный вариант, когда редуктор сделан из ремня и шкива. Бетоносмеситель своими руками с моторчиком от мопеда отличается мобильностью. Редуктор удобен и компактен, для функционирования не нужна электроэнергия. Даже если у вас большая территория, сделанный аппарат перемещается по ней без лишних забот и хлопот.

Редуктор в данном случае должен быть цепным, иначе конструкция будет плохо функционировать.

  • Инструкция. Мы рассказали вам о том, какой должна быть схема изготовления. Четко следуйте ей, чтобы получить нужный результат. Любые отклонения в работе могут привести к тому, что даже самодельная бетономешалка из старенькой стиральной машины получится некачественной.
  • Рама. Даже не пытайтесь сварить металлическую раму с чугуном. Вы существенно усложните свой нелегкий труд.
  • Не перегружайте конструкцию лишним весом. Если предполагается замес небольшого количества бетона, бочка на 300 литров вам точно не нужна.
  • Абсолютно любой человек может сберечь солидную сумму денег, если знает, как делается бетономешалка своими руками – фото и видео к инструкции прилагаются. Вам понадобится минимум строительным материалов, инструменты, немного внимательности и находчивости. И последний совет в завершение. Если есть такая возможность, желательно привлечь к работе еще одного (а лучше двух) людей. Некоторые этапы нужно выполнять единовременно, а делать это в одиночку не очень удобно.

    Самодельная бетономешалка из бочки видео

    При выполнении тяжелых строительных работ ручная бетономешалка станет незаменимой и востребованной помощницей. Возможности этого полезного устройства не ограничиваются собственно бетоном, с не меньшим успехом в ней можно замешивать любой цементно-песчаный раствор.

    Бетономешалка механическая – за и против

    Определить область применения бетономешалки собственного изготовления довольно легко. Следует исходить из личной способности к тяжелым строительным работам.
    Потому что замесить раствор в механизированной 200-литровой бочке можно сравнительно легко, но эту цементно-гравийную смесь еще нужно доставить к месту назначения, залить в форму и подвергнуть вибрационному уплотнению (если таковое предусмотрено технологией). Невыработанный за день раствор застынет бесформенной грудой, как памятник вашей бесхозяйственности.

    Другая крайность заключается в попытке бетонирования фундамента 10х20 метров с помощью самодельного раствора. Никакая бетономешалка механическая подобных объемов работ не осилит, а ее владелец и подавно. Разумнее заказать самосвал бетона объемом несколько кубов и раскидать его содержимое по заранее выставленной опалубке – так будет оптимально и по финансовым, и по физическим расходам.

    Мастера сайта сайт подготовили для Вас специальный калькулятор . Вы легко сможете рассчитать нужное количество бетона.

    Поэтому личная бетономешалка используется для такой работы, как возведение крыльца своими руками, создание стяжки в одной комнате или при установке свай для забора. Объем бетонирования должен соответствовать вашим физическим возможностям и аппаратной емкости самого устройства.

    Бетономешалка – электрическая или механическая?

    По сути, нет большой разницы в трудоемкости изготовления между электрической и механической бетономешалкой. Другое дело, что сложность электрического варианта существенно выше, но зато им можно пользоваться в одиночестве. Ручной вариант обязательно сопряжен с работой вдвоем, нужно же кому-то «крутить барабан», как говорит бессменный ведущий в одном известном шоу.

    Но! Механическую ручную бетономешалку можно сделать мобильной, то есть передвижной.
    Электрический вариант затруднительно взгромоздить на колесики и таскать по приусадебному участку – он сложен, громоздок и нуждается в более прочном каркасе и шасси. Вибрация от электромотора тоже весьма высока. При необходимости электрическую мобильную бетономешалку лучше купить в магазине, чем стремиться к лаврам великого конструктора. Подобное стремление может закончиться обрывом приводного ремня (в лучшем случае) или пробоем напряжения на металлический корпус (а вот от подобного конфуза последствия бывают самые плачевные).

    Ручная бетономешалка – своими руками делаем механическую помощницу

    Последовательность изготовления кустарного устройства для замеса раствора состоит из нескольких этапов:

    Ручная бетономешалка своими руками — пошаговая схема

    Шаг 1:
    расчетный

    Он связан не с работой над аппаратом, а с оценкой имеющегося в хозяйстве металлического скарба. До чертежей доберемся чуть позже. Основа любой бетономешалки – объемистая металлическая емкость. В качестве такой лучше всего подойдет бочка на 150-250 литров, можно б/у. Если нужной бочки в хозяйстве не обнаруживается, можно поискать нечто подобное у соседей или знакомых. Можете увлечь их перспективой забыть о ручном замесе бетона и взять бочку взаимообразно, с условием последующей аренды бетономешалки. Да, для нашей бочки обязательно нужна «родная» крышка, которую приварим на посадочное место.

    Кроме того, потребуется с помощью сварочного выпрямителя или инвертора сделать несущий каркас. Для этого понадобятся трубы или уголки из черного металла (из арматуры каркас получится тяжелым) и сам сварочный аппарат. Купить его вполне разумно – современные модели стоят недорого, работают от бытовых 220 Вольт, осваиваются сравнительно легко и существенно облегчают хозяйственные будни на лоне природы.

    Шаг 2:
    разметочный и проверочный

    Размечаем контуры каркаса, исходя из габаритов бочки – она будет центром нашей рукотворной композиции. Если каркасную основу составляют уголки, то размер их полок должен быть не менее 50х50 мм. Если трубы – то хорошо подойдут обычные водопроводные, 25 мм внешнего диаметра (опять же можно б/у, лишь бы не ржавые). Арматура для каркаса и ручки нужна диаметром не менее 15 мм, желательно рифленая. Для вала нужна толстая и гладкая арматура большого диаметра, не менее 40 мм.

    Испытываем бочку на герметичность и прочность. Следует простучать ее стенки и выяснить, нет ли проржавевших участков. При обнаружении таковых их понадобится заварить листовым металлом снаружи и снова проверить герметичность. Запасаемся двумя подшипниками, двумя дверными петлями, проверяем работоспособность сварочного аппарата и болгарки.

    Шаг 3:
    сварочный

    В геометрическом центре днища бочки проделывается отверстие под вал. Такое же отверстие сверлится в крышке (она еще не приварена!). В центр днища приваривается фланец с валом, с наружной стороны на него сажается подшипник. С крышкой будет сложнее – к ней приваривается подвижный фланец с лопастями, которые и будут размешивать раствор при вращении рукоятки.

    Лопастей потребуется не меньше трех, их габариты должны доставать до середины бочки, но не скрести по ее стенкам. То есть проявляем умение художественной сварки и создаем внутренний железный цветок – маховик бетоносмесительного процесса. Боковые стойки каркаса свариваются в форме буквы А, их размер идентичен. Если бетономешалка будет самодвижущейся, то боковые стойки привариваются друг к другу длинными арматурными прутами, а к концам ножек обеих букв А прикрепляются металлические колесики – широкие и прочные.

    Днище сажается на вал подшипником, крышка с лопастями вставляется на посадочное место и приваривается по периметру. Задвигается вторая опора с ручкой и тоже устанавливается на подшипник – основная часть работы завершена.

    Шаг 4:
    завершающий

    В боковой части бочки, по центру прорезается отверстие не менее 30х30 см для загрузки компонентов раствора и выгрузки готового бетона. Работу выполняют с помощью болгарки, причем осторожно – нельзя повредить основную часть стенки. Вырезанную часть сажают на две петли, с герметизацией болтовых отверстий стойкими к цементу составами (силиконовый герметик и др.). Чем уже будет режущий диск болгарки – тем лучше, это обеспечит плотное сопряжение рукотворного люка и стенки. Поэтому завершающую часть прорезов выполняют острой ножовкой по металлу.

    К той стороне бочки, где расположены лопасти, приваривается длинная и прочная ручка. Для замеса стандартного бетона достаточно загрузить через дверцу песок, гравий, цемент и воду, хорошо ее закрыть, провернуть рукоять на 15-20 полных оборотов и можно подставлять тачку для выгрузки готового раствора.

    Ручная бетономешалка своими руками изготовлена! Заливайте в нее воду «под завязку» для проверки герметичности и можете замесить пробную партию раствора. Когда собственные этапы тяжелого строительства останутся в прошлом, ваша механическая помощница станет востребованной гостьей у соседей, которым только предстоят фундаментальные работы.

    На современном этапе развития строительных технологий, ни одна постройка не может обойтись без применения такого приспособления, как бетономешалка.

    Бетон является основным элементом как масштабного строительства, так и локального. Дачные участки просто не могут обойтись без бетономешалки, поскольку с ее помощью всегда можно подправить погрешности строительства или просто укрепить колодец либо другие огородные конструкции.

    Разумеется, вариант замеса бетона с помощью обычной совковой лопаты никто не отменял. Но он слишком трудоемкий, к тому же позволяет замешивать лишь небольшие объемы бетона.

    Затрата сил и времени колоссальная. Кроме того, бетон достаточно быстро застаивается, поэтому нередко смешивание бетона лопатой может превратиться в совершенно бесполезную затею.

    Рынок строительных материалов изобилует уже готовыми бетономешалками, которые в большинстве случае оказываются не по карману простым дачникам.

    На помощь приходит самодельная бетономешалка, сделанная своими руками.

    Подробные инструкции и наглядное пособие будет представлено ниже.

    Сделанная — гордость и радость любого дачника. Инструкции и возможные варианты в материале нашего сайта.

    Пузыреплодник калинолистный Диаболо- изящное украшение любого сада. Какие в плане ухода и размножения?

    Чертежи и конструкции самодельных бетономешалок

    В первую очередь для бетономешалки необходимо подготовить тару таких размеров, которая будет уместна для ваших видов работ.

    Не стоит выбирать маленькие емкости. В них бетон достаточно быстро застоится, а если объема переработанного материала вам окажется мало, потребуется снова замешивать его. Наиболее приемлемый объем емкости — 200 литров
    .

    Следующим шагом вырежете дно средних размеров в вашей будущей бетономешалке.

    Обратите внимание на то, что любая бетономешалка должна быть прочной и устойчивой. Рекомендуется максимально ответственно подойти к изготовлению, так как любые неточности сразу же приведут к поломке сооружения.

    В том случае, если предполагаемый объем работы бетономешалки будет не очень большим, то его остов вполне может быть деревянным.

    Средних размеров брус может быть от 10х10 до 20х20, не более и не менее.

    Важно, чтобы соединение деталей в раме должно основываться на приципе «в шип». Кроме того, оно в обязательном порядке должно быть промазано клеем и посажено на саморезы.

    Такая конструкция гарантирует длительный срок эксплуатации бетономешалки.

    Рама для бетономешалки должна быть металлической. Для того чтобы сконструировать ее, заранее запаситесь уголком небольших размеров. За его ответствуем также подойдет швеллер. Гайки, заклепки или даже сварка поможет вам сложить конструкцию.

    Что касается двигателя, то в самодельных бетономешалках часто используют мотор от старых автомобилей или скутеров. Опять же, если объемы производства будут незначительным.

    Мотор от старой стиральной машинки также придется очень кстати. Его преимущество в том, что он может работать достаточно долго, при этом не перегорая.

    Чертежи самодельных бетономешалок в фото — галерее.

    В процессе смешивания бетона, важное значение имеет момент кручения бетона
    . Мотор от стиральной машинки изначально для этого и был предназначен, поэтому способен выдержать любую нагрузку.

    Для бетономешалки подойдет небольшое количество оборотов — 25 оборотов в минуту.

    Для того, чтобы обеспечить это количество, необходимы редукторы. Важно, чтобы они были разных схем. Самый примитивный редуктор — это тот, который состоит из шкива и ремня.

    Как вариант, это бетономешалка с мотором от старого мопеда или, как уже говорилось ранее, скутера. Его преимущество в том, что это вариант очень компактен и мобилен, так как для его функционирования не нужна электроэнергия. Даже на большом участке сада его можно перемещать и транспортировать без лишних хлопот и неудобств.

    Но что касается редуктора, то он, разумеется, должен быть цепным. В противном случае такая конструкция просто не будет функционировать.

    В ролике подробно рассказано и показано, как делается бетономешалка своими руками с чертежами и наглядным пособием по изготовлению.

    Самодельная бетономешалка из бочки является одной из простейших конструкций для изготовления своими руками. Но в то же время, она способна очень качественно перемешивать бетон и притом, достаточно длительный срок.

    Для того чтобы начать использовать ее, вам не потребуется ни бензин, ни электричество.

    Чертеж бетономешалки из бочки

    Главным образом вам необходимо найти подходящую бочку. Обратите внимание на то, чтобы в ней не было дырок и отсутствовала ржавчина.

    У бочки обязательно должно быть надежное дно и хорошая крышка. Если одна из этих составляющих будет отсутствовать, то вам придется ее приварить либо закрепить каким-либо иным способом.

    Далее, с обоих сторон нужно закрепить фланцы с подшипниками и уже после этого вырезать небольшое отверстие с одного бока бочки. Закрепите вырезанное отверстие шарнирами, чтобы была возможность в любой момент открыть и закрыть этот люк.

    Для того, чтобы надежно прикрепить ваше сооружение к земле, через него должен быть продет вал. Затем, в вырезанный ранее люк можно засыпать требуемые ингредиенты и плотно закрыть крышку. Запустите механизм в действие, и через некоторое время ваша смесь будет готова.

    Обратите внимание на то, что конструкция, основой которой является бочка, способна перемешать и другие рабочие, строительные материалы.

    На видео бетономешалка из бочки на основе двигателя от стиральной машины.

    В качестве основы — стиральная машина

    Прежде всего стоит отметить, что лучше всего подойдет машинка, которая имеют вертикальную загрузку.

    Но даже если таковая отсутствует — это не беда. При желании, бетономешалку можно смастерить абсолютно из любой модели. Самое главное, она обязательно должна иметь емкость для активатора, который сразу же следует заменить.

    Редуктор для бетономешалки

    А на его место установить вал, который будет подходить соразмерно.

    Важное условие: и скобы и лопасти должны располагаться строго симметрично
    . Срок жизни этого приспособления будет во много зависеть от такого условия.

    Обратите внимание на то, что скобы обязательно должны иметь одно посадочное отверстие. А соединены они должны быть перпендикулярным способом.

    Каждая стиральная машинка имеет сливное отверстие разной формы. Для того чтобы не повредить его при замешивании бетона, слив необходимо закрепить или вовсе поменять, а впоследствии заглушить.

    На фото бетономешалка из стиральной машинки

    Самодельная бетономешалка из стиральной машинки не пригодна для больших объемов работ по многим причинам. Зато в остальном, она будет просто незаменима.

    К тому же, придаст вашей технике вторую жизнь, что в первую очередь, сбережет ваши средства.

    Типичные ошибки

    В процессе изготовления этого приспособления может возникнуть ряд ошибок, которые необходимо заранее предусмотреть и по возможности, не допустить:

    1. Во-первых, любая емкость, которую вы будете использовать, должна быть качественной
      . Заранее проверьте на предмет дырок, ржавчины или иного рода порчи.
    2. Во-вторых, следовать инструкции необходимо детально
      . Поскольку все отклонения приведут к несогласованности ваших действий, а значит, есть риск в итоге получить некачественную бетономешалку.
    3. В-третьих, металлические рамы, которые вам потребуются для бетономешалки, нельзя сваривать с чугуном
      . Это только усложнит ваш и без того нелегкий труд.
    4. В-четвертых, старайтесь не перегружать ваш прибор лишней массой
      . Если вы рассчитываете на небольшой объем бетона, значит не превышайте его.

    Любой умелец всегда может сберечь приличную сумму денег, если будет знать, как сделать бетономешалку своими руками. К тому же сделать это не так уже сложно.

    Достаточно иметь минимум строительных материалов, инструментов, находчивость и внимание.

    Кроме того, из чего бы ни была сделана бетономешалку, она сможет прослужить вам достаточно долго при должном уходе и правильной конструкции.

    Приступать к сооружению лучше вдвоем или втроем. Одному человеку будет не под силу справиться с объемом работы, который нужно будет выполнять единовременно.

    Если у вас собственный дом или дача, значит вы часто сталкиваетесь с необходимостью проведения строительных работ тех или иных масштабов.

    Никакое строительство не сможет обойтись без бетона – будь то беседка, ограда, терраса или дорожка.

    Если вы запланировали несколько крупных построек, то можно оформить заказ на готовый заводской бетон – его доставят прямо на ваш участок. Бригада строителей обычно так и делает.

    Но этот вариант имеет следующие минусы:

    • высокая цена бетонной смеси;
    • вам придется приобрести бетон объема бетономешалки, т.е. несколько кубов. Не каждая стройка требует такого количества бетона;
    • плотная жилая застройка может не позволить проехать тяжелой технике.

    Есть еще вариант – брать бетономешалку на прокат, но при частом использовании это выйдет дороже, чем приобрести ее в собственность.

    Вследствие всего вышеперечисленного иметь собственную бетономешалку – лучший выход. Изготовить такой необходимый агрегат собственноручно вполне осуществимо.

    Достоинства самодельной бетономешалки

    Бетономешалка, сделанная своими руками имеет следующие плюсы:

    • Она будет иметь нужную вам форму;
    • Такой агрегат имеет низкую себестоимость, так как может быть сделан из материала, находящегося под руками;
    • Самодельную бетономешалку легко обслуживать и ремонтировать;
    • Ей можно гордиться перед соседями и знакомыми.

    Перед изготовлением бетономешалки лучше на собственном опыте опробовать покупной вариант — предложите свою помощь соседям, имеющим промышленный экземпляр, или разово воспользуйтесь прокатом. Это поможет понять принцип ее действия и выбрать подходящие параметры.

    Большой размер не означает лучший вариант. Такие агрегаты очень энергозатратны. Как маленькая емкость, так и крупная лимитирует количество бетона, получаемого за 1 цикл. Вследствие этого к выбору параметров бака следует подходить очень ответственно.

    Общая технология создания бетономешалок

    Чтобы сделать бетономешалку своими руками, вам потребуется крепкая ёмкость в форме цилиндра, прочная рамная конструкция, механизм переворачивания, чтобы выгружать готовый бетон, и редукторный двигатель.

    Не пугайтесь такому количеству необходимых материалов – многие из них можно купить по низкой цене или отыскать в гараже.

    Инструкция по изготовлению ручной бетономешалки

    Вам потребуется:

    • металлическая бочка, емкостью 100 – 200 л;
    • стальной уголок или профиль для станины;
    • два б/у подшипника;
    • отрезок металлической трубы для оси и ручки.

    Из инструментов понадобится болгарка и сварочный аппарат.

    • Прорезаем в бочке отверстие в виде прямоугольника, образуя щель по стыку. Привариваем на внутренней поверхности порожек из уголка и прокладываем его резиной с целью герметизации.
    • Крышка будет распахиваться наружу, поэтому необходимо установить прочные петли и надежный запор. Имеющуюся заливную дырку можно не заваривать, штатная крышка достаточно надежная.
    • Внутри привариваем несколько лопастей из листовой стали толщиной 2-3 мм для перемешивания.
    • В центре боковых частей привариваем подшипники, прикручиваем ступицы или просовываем стальную ось.
    • Закрепляем бочку на станине, привариваем с одного конца ручку, наподобие колодезной. Бетономешалка готова!

    Бетономешалка с электроприводом

    Суть такой бетономешалки в стационарном баке и активных перемешивающих лопатках.

    У подобного агрегата есть как плюсы, так и минусы.

    Преимущество бетономешалки с электроприводом в том, что не требуется делать герметичное отверстие, как в ручной модификации.

    Минус – это необходимость устройства сальников на оси привода.

    Бак изготовлен из 200 л бочки, на которую наварены стенки. Верхняя часть забрана решёткой. Для основания используется профилированная труба. Бак крепится жёстко. Исходные компоненты раствора загружаются сверху, слив готового бетона происходит благодаря затвору с резиновой прокладкой.

    Обратите внимание!

    Смесительный вал делается из автомобильного коленчатого аналога, лопатки – из уголков и приваренных к ним стальных листов, толщиной 3 мм. В точке выхода вала к редуктору располагается сальник.

    Двигатель используется от подъёмного крана. Его мощность 5,5 кВт. Редуктор оттуда же. Мотор имеет 3 фазы и способность менять направление вращения.

    Под работающую бетономешалку подставляется поддон, собирающий вытекающую в начале воду. Ее выливают назад в бетономешалку.

    В заключении отметим, что созданная собственноручно бетономешалка лучше аналогов из Китая. Надеемся, что данная статья поможет вам сделать такую необходимую вещь самостоятельно.

    Фото бетономешалки своими руками

    Обратите внимание!

    Бетономешалка своими руками из бочки

    Для чего нужны бетономешалки?

    Если финансовых ограничений не предвидится, готовый раствор можно приобрести. Однако итоговые объемы могут отличаться от запланированных, а бетонный раствор без перемешивания обладает свойством «схватываться». Безусловно, самым простым представляется замешивание бетона на любой ровной площадке лопатой совкового типа. Однако в одиночку таким способом можно приготовить не очень много жидкой цементной смеси, качество готового продукта не всегда отвечает требованиям, а затраты времени несопоставимы с трудовыми вложениями. Оптимизации процесса служат механизированные устройства – бетономешалки.

    Самодельная бетономешалка – не так уж сложно

    Поскольку цена покупного смесителя для бетона не всегда радует глаз, добротный аппарат вполне возможно собрать своими руками. Проще всего это делается с помощью старенькой машины для стирки белья. В качестве кожуха самодельной бетономешалки пригодится подходящего размера стальная бочка или вся стиральная машина. При этом должно быть соблюдено несколько условий:

    1. бак стиральной машины должен быть цилиндрической формы;
    2. для самодельной бетономешалки нужна стиральная машина предыдущего поколения, то есть активаторная, в которой предусмотрена загрузка сверху бака;
    3. мотор должен быть в хорошем состоянии.

    Полностью сделанная своими руками бетономешалка уже дает мастеру некоторый повод гордиться собой.

    Почему бетономешалку делают из стиральной машины?

    С точки зрения целесообразности, рабочая емкость самодельной бетономешалки в форме цилиндра наиболее удобна для перемешивания и выгрузки готового бетона: в уголках бака не остается неиспользованного раствора, который со временем нарастает, уменьшая внутреннее пространство.

    Чтобы бетонная масса не выливалась из бака в процессе перемешивания, достаточно одной заглушки на сливном отверстии, что практически выполнимо только с использованием корпуса простой стиральной машины при изготовлении бетономешалки кустарным способом.

    Мотор относится к наиболее уязвимым частям бетономешалки, так как циклы замешивания достаточно длительны. Старые стиральные машины оснащены достаточно мощным мотором, который не перегреется при первом же использовании. Кроме того, если использовать всю стиральную машину как бетономешалку, электрические части двигателя останутся защищенными от попадания случайных частиц и не возникнет необходимости в налаживании дополнительной защиты.

    Технология изготовления ручной бетономешалки

    Схема простейшей конструкции бетономешалки из бочки представлена на рисунке.

    На чертеже основные узлы:

    • Поз. 4 – барабан или бочка.
    • Поз. 5 – лопасти.
    • Поз. 7 – опора.
    • Поз. 9 – емкость для раствора.
    • Поз. 10 – рукоятка.

    Инструкция по сборке конструкции:

    • Проверяется плотность соединения дна изделия с боковыми поверхностями. При обнаружении отверстий их следует заварить сварочным аппаратом.
    • Усилить дно можно приварив дополнительно металлический лист.

    Совет: Очень важно обеспечить герметичность конструкции. Иначе бетон будет заливать участок.

    • По центру верха и низа бадьи выполняются два отверстия.
    • Через бочку продевается металлическая ось Ø30 мм и тщательно обваривается, чтобы емкость была прочно прикреплена к валу.
    • В центре боковой поверхности бадьи, вырезается отверстие размерами 90х30 сантиметров, через которое будут засыпаться составляющие раствора, а после завершения работы, готовая смесь выливается в подставленную тару. Слишком малый люк затруднит засыпку строительных материалов, большой – снизит прочность конструкции.
    • Из квадрата изготавливают несколько лопастей и приваривают прочно внутри емкости — одной стороной к оси, другой к стенке бочки. Обычно хватает 5 лопастей, распределенных равномерно по всей длине конструкции.
    • Устанавливается крышка. Она крепится на дверных петлях, приваренных к бочке или любым другим способом: поставить защелку, задвижку — или просто сдвигается в любую сторону. Основное назначение элемента при работающей бетономешалке – предотвратить выпадение раствора.

    Совет: После сборки бочки, следует проверить ее герметичность. Она должна быть максимальной. Самодельная бетономешалка из 200 литровой бочки , как и из любой другой емкости, хорошо будет работать с жидкими и текучими растворами. Немного хуже – с вязкими материалами.

    Далее бочку необходимо установить на опору, высотой примерно 1 метр.

    • Сваривается рама. К швеллеру длиной 1 метр приваривается основание длиной 50 см. Изготавливается два таких узла.
    • Привариваются втулки с другого конца длинных швеллеров.
    • Вставляется во втулки ось, привариваются большой толщины шайбы, которые будут играть роль стопорных колец, что предотвратит перемещение вала при приготовлении бетона.
    • Приделывается руль или другой тип ручки для вращения барабана.

    Бетономешалка с электроприводом

    Для изготовления конструкции с электроприводом, дополнительно необходимо приобрести и установить двигатель небольшой мощности. Для бочки в 200 литров достаточно 1 кВт.

    • На ось двигателя устанавливается небольшая звездочка.
    • На ось трубы приваривается звездочка большего диаметра, чтобы уменьшить число оборотов конструкции.
    • Соединение элементов выполняется цепной передачей.
    • По желанию, передача вращения от двигателя к барабану может осуществляться ременной передачей, как на фото выше.

    Чтобы более подробно познакомиться, как из бочки сделать бетономешалку, стоит посмотреть видео в этой статье.

    Хитрости эксплуатации

    Несмотря на то, что самодельная конструкция производит такую же работу, что и заводской вариант, эксплуатируется она немного иначе, для получения максимального комфорта.

    Вот несколько полезных советов, которые позволят работать с приспособлением, изготовленным самостоятельно, легко и комфортно:

    • Периодически узлы, в которых происходит трение сопрягаемых поверхностей, необходимо смазывать солидолом. Это втулки, оси колес, при их наличии. Это облегчит процесс получения раствора и уменьшит истирание поверхностей деталей.
    • При желании сделать конструкцию мобильной, колеса можно использовать от строительной тачки или даже стиральной машинки.
    • Увеличение угла наклона бадьи, облегчает работу с оборудованием. Наибольший угол наклона может быть 45°. При его увеличении смешивание компонентов будет хуже.
    • При необходимости установки привода, двигатель можно использовать из стиральной машины. При этом, передаточное число на звездочках брать 1:8.
    • Маховик стиральной машинки можно установить вместо руля.
    • Для длительного хранения, бочку лучше смазать отработанным маслом.

    Это краткое описание, как делается бетономешалка из бочки — видео урок поможет решить все возникшие вопросы по изготовлению, использованию и хранению изделия, изготовляемого самостоятельно.

    Любая стройка, как правило, предполагает осуществление ряда работ с использованием цементного раствора. Особенно актуальным бетонирование представляется для собственников загородных домов, находящихся в состоянии «перманентного» ремонта и облагораживания прилегающей территории. Применение бетона в таком случае востребовано повсеместно: и при заливке садовых дорожек, и при устройстве от мостков, и при возведении ограды.

    Изготовление самодельной бетономешалки

    Чтобы своими руками сделать хорошую бетономешалку , важно представлять себе требования к агрегату такого рода. К ним относятся:

    • равномерность работы,
    • устойчивость и безопасность эксплуатации,
    • запас мобильности,
    • удобство выгрузки готового цементного раствора.

    Если по большинству пунктов этого списка вопросов, как правило, не возникает, то запас мобильности по достоинству можно оценить после развертывания масштабных работ: легче потратить немного времени, чтобы поставить сделанную своими руками бетономешалку на колеса, чем привязывать трудовые операции к расположению неподвижного монумента столь необходимого аппарата.

    Удовлетворению требований к бетономешалке должны послужить заранее припасенные расходные материалы и инструменты.

    Помимо отслужившей машины для стирки, нужны будут:

    1. пила-болгарка;
    2. аппарат с электродами для сварки;
    3. уголки по 45 мм с каждой стороны;
    4. дрель;
    5. паяльник;
    6. широкая металлическая полоска;
    7. колеса.

    Уголки при необходимости заменяются швеллерами, а ножовка по металлу справится с функциями “болгарки”. Возможно, также понадобятся болты с гайками и пара гаечных ключей.

    Свежие записи

    Бензопила или электропила — что выбрать для сада? 4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле

    Преимущества самодельной конструкции

    Решение изготовить бетономешалку своими руками, имеет неоспоримые преимущества.

    К ним относятся:

    • Самодельная конструкция может иметь удобную для пользователя конфигурацию.
    • Цена изделия значительно меньше, что обеспечивает использование подручных материалов.
    • Исключаются проблемы с обслуживанием и ремонтом агрегата.
    • И наконец, ручная бетономешалка своими руками из бочки, является предметом гордости перед друзьями и домочадцами.

    Совет: Перед созданием такого полезного приспособления, стоит познакомиться, как работает готовый промышленный экземпляр у знакомых или, в крайнем случае, взять на несколько часов на прокат. Это позволит понять принцип работы изделия, определить, какой размер бочки подойдет лучше всего.

    Подготовка к изготовлению

    Перед тем, как сделать бетономешалку из бочки, необходимо приобрести примерный перечень материалов и инструментов:

    • Металлическую бочку на 100-200 литров. Это может быть емкость для хранения зерна или другого корма для животных, бочка для транспортировки нефтепродуктов или химикатов.
    • Трубу со стенкой большой толщины, с внутренним диаметром 32 мм – 2 куска длиной 20 сантиметров, для изготовления втулок для вала.
    • Пруток диаметром 30 мм, для изготовления оси.
    1. 2 отрезка длиной по одному метру, для опорных элементов;
    2. 2 по 50 см, для распорок рамы, для придания ей жесткости.
    • Любой автомобильный руль.
    • Петли дверные.
    • Аппарат для сварки.
    • Ножовку по металлу.
    • Болгарку.

    Чтобы бетономешалка из 200 л бочки собиралась легко и быстро, необходимо подготовить комфортное место для сборки конструкции. При этом необходимо учитывать, что работа с металлом — это шум и грязь.

    Для проведения работ:

    • Лучше всего подготовить гараж или открытое пространство.
    • Все необходимые инструменты расположить под рукой.
    • Подготовить чертежи бетономешалки из бочки. Это могут быть эскизы, наброски или качественно разработанный проект.
    • Самодельная бетономешалка может быть мобильной. Для этого, при проектировании необходимо подумать, какие колеса устанавливать для передвижения изделия по своему участку.

    Если это будет электрическая бетономешалка из бочки 200 литровой, чертежи должны предусматривать более надежные шасси и их крепление на раме: вибрация от работающего двигателя весьма большая. После подготовки материалов и выбора рабочего места, можно начинать сборку конструкции.

    Советы и рекомендации

    Чтобы бетономешалка самодельная из бочки была надежной и долговечной, следует соблюдать некоторые рекомендации при ее изготовлении:

    • В процессе сборки, следует контролировать на прочность все соединения конструкции.
    • При отсутствии сварочного аппарата, соединять элементы между собой можно болтами, оно по надежности не уступает сварному варианту. Но при этом нужно использовать шайбы, чтобы обеспечить герметизацию мест крепления деталей.
    • Герметичность бочки для перемешивания раствора, нужно тщательно проконтролировать.
    • Если собирается из бочки бетономешалка с электроприводом, необходимо его креплению уделить особое внимание.
    • Угол наклона бадьи в рабочем состоянии, рекомендуется выдерживать 35° к поверхности земли.
    • Все подвижные узлы конструкции, включая ее поворотный механизм, должны быть хорошо смазаны. Это увеличит срок службы изделия, и обеспечит ему безаварийную работу.

    Как собрать бетономешалку своими руками

    Основание

    Надежное основание бетономешалки обеспечивает устойчивость емкости при работе: она не должна шататься или падать, ставя под угрозу остальные элементы конструкции. Поэтому предпочтительна крепкая станина из металла, которую перед началом работы бетономешалки покрывают краской во избежание коррозии.
    Собирать станину надлежит с ее внутренней части. Сначала придется отрезать от уголка (швеллера) несколько частей. Определяющим фактором размера отреза должна быть величина будущей емкости. Стандартны размеры следующего образца:

    • 55 см −2 шт.,
    • 70 см –1 шт.,
    • 78 см –1 шт.,
    • 80 см–1 шт.,
    • 81 см–1 шт.,
    • 85 см –1 шт.

    Отрезки по 70 см и 78 см вкупе с 55-сантиметровыми составляют сварную раму прямоугольной формы. Еще пара деталей крепится в соответствии с размерами двигателя – он прикрепляется к станине аналогичным образом. Заранее учитывается угол наклона емкости для замешивания бетона. Удобнее всего, если этот угол составит около 30 градусов.

    Полочки крепления редуктора отрезают от уголков, а затем приваривают к ножкам станины, следя, чтобы вал емкости и валы редуктора лежали в одной плоскости. После этого в полочках проделываются отверстия, которые понадобятся под болты соединения. Шкив редуктора и шкив мотора также обязательно должны располагаться в одной плоскости, во избежание перегрузок двигателя. Мотор самодельной бетономешалки извлекается из отслужившей стиральной машины.

    Из соображений безопасности и удобства, на самостоятельно собранную бетономешалку устанавливается выключатель пакетного типа, подключают который обычно через конденсатор.

    Схожим образом изготавливается наружное основание. Хорошо, если на нем предусматривается ручка для опрокидывания бака с раствором цемента. Сыграть роль таковой сгодится швеллер либо отрезок трубы.

    Иногда устанавливают поворотный механизм из двух шестеренок, на одной из которых находится колесо или поворотные ручки. Кроме того, нелишним будет сделать фиксаторы, ограничивающие колесико на два положения: замешивание и выгрузка. При повороте колеса шестеренка бака поворачивает его, заставляя вытекать раствор.

    Колеса

    Колеса закрепляются снизу станины на стержне или куске достаточно толстой арматуры. Концы металлического прута шлифуют во избежание потенциальных травм зазубринами.

    Рабочая емкость

    Бак вынимается из агрегата, на сливное отверстие ставится заглушка. Демонтируется активаторный механизм, а на его место устанавливается подходящего размера вал. Загодя на валу приваривают лопасти, которые также следует сделать из металлической полосы .

    Для достижения симметрии лопастей вала их крепят также на металлическую полосу. Симметричное расположение обеспечивает отсутствие перекоса бака бетономешалки и стабильную работу мотора.

    Емкость вместе с редуктором и двигателем закрепляется на станине. Редуктор с помощью ременной передачи соединяется с двигателем. Установленная на колеса бетономешалка, собранная своими руками, готова к работе.

    БЕТОНОМЕШАЛКА ИЗ БОЧКИ ИЛИ СТИРАЛЬНОЙ МАШИНЫ

    Сегодня на рынке можно встретить огромное разнообразие строительной продукции и инструмента, в том числе и бетономешалок. Множество форм и моделей может удивить кого угодно. Несмотря на то, что цены обычно достаточно демократичные, купить всю необходимую не представляется возможным и целесообразным.

    Например, чтобы не перемешивать раствор вручную, можно сделать бетономешалку из бочки или старой стиральной машины. Это потребует гораздо меньших денежных затрат, если покупать новую даже самую дешевую модель бетономешалки. К тому же, если построить её самостоятельно, то можно быть уверенным в ее надежности почти на 100%.

    Бетономешалка — это очень полезный инструмент. Но зачем его покупать? Он используется не очень часто, от раза к разу, поэтому лучше всего изготовить ее самостоятельно.

    Как сделать бетономешалку из бочки

    Так как самодельная бетономешалка нужна для строительства загородного дома, то логичнее спроектировать ее таким образом, чтобы в ней было как можно меньше деталей, и она была бы максимально мобильной, что обеспечит легкую сборку и разборку конструкции.

    Если представить приблизительную схему бетономешалки, то она выглядит следующим образом. На раме (основании) устанавливается бочка, которая с помощью электромотора и специальных валиков приводится в действие.

    Бочка является одним из важнейших компонентов всей конструкции. На внутренней стороне бочки нужно приварить пару лопастей, которые в дальнейшем будут перемешивать раствор. Они должны быть расположены напротив друг друга, а расстояние этих лопастей до днища бочки не должно превышать 15 сантиметров.

    Чтобы конструкция приобрела значительную прочность и жесткость, две стальные лопасти необходимо приварить по диагонали крестом, от дна к стене напротив друг друга. Но стоит помнить, что размеры лопастей нужно подбирать, учитывая мощность мотора, а также его обороты.

    Конструкция самодельной бетономешалки из бочки

    Для достижения поставленных целей, подойдет любой электродвигатель с мощностью от 1800 Вт, с системой воздушного охлаждения, а частота оборотов должна быть не менее 1200 об\мин.

    30 оборотов в минуту обеспечивает понижающая передача, а также и приемлемую мощность усилия, которая передается на вращающийся вал шкивов. Передача будет ременной, клиновидной. Два ремня, один из которых малого диаметра соединяет шкив мотора, а длинный — охватывает бочку снаружи и соединяется с малым шкивом.

    Колесо большего диаметра, закрепленное на валу мотора, передает вращение на один из двух спаренных одинаковых малых колес, а те, в свою очередь, передают дальше на бочку, охватываемую снаружи длинным ремнем. Электродвигатель и система шкивов закрепляются на рычажной поворотной площадке, которая шарнирно зафиксирована на раме основания.

    В основании бочки по предполагаемой оси вращения необходимо приварить болт размером М14х60. При этом, важно установить его очень точно, так как неправильная установка будет значительно влиять на слаженную работу всех частей и компонентов.

    Собираем бетономешалку из бочки

    Для устойчивости и прочности всей конструкции в основе лежит рама, которая будет определять угол наклона бочки. Также на ней будут установлены 4 валика и ручка, с помощью которой можно будет выгружать раствор. На ней должна быть и шарнирная рычажная площадка, в которую будут установлены мотор, а также все шкивы и передачи.

    Чтобы произвести сборку, бочку, на которой уже должен быть большой ремень, устанавливают на опорное плечо, и одновременно на валики. Затем на специально подготовленную площадку закрепляется электромотор, а на шкивы должны быть обязательно одеты все ремни. С помощью рычага, который удерживается пружину, должно производиться хорошее натяжение.

    Процесс сборки:

    Производится установка бочки (с предварительно одетым большим ремнем) непосредственно на опорное плечо и одновременно на валики основания.

    Электромотор закрепляется на рычажной площадке (перед установкой нужно одеть ремни на шкивы). Под весом рычага, который удерживает подобранная ранее пружина, происходит натяжение ремней.

    Бетономешалка из стиральной машины

    Для изготовления бетономешалки из старой стиральной машины подойдет любая машинка, главное, чтобы её активатор находился на дне.

    Принцип модернизации заключается в небольшой реконструкции. Старый активатор нужно заменить на вал подходящего размера. Внутри стирального бака прикручиваются металлические скобки с повернутыми симметричными лопастями. Размер которых, зависит типа стиральной машины, главное, чтобы они были симметричны, иначе во время вращения будет вибрация и биения.

    Следует понимать, что производительность такого агрегата не будет конкурировать с профессиональным оборудованием, но тем не менее, в домашних условиях вполне достаточная.

    Сборка малобюджетной самодельной бетономешалки — Новости Матери-Земли

    ФОТО: СОТРУДНИКИ НОВОСТИ МАТЬ-ЗЕМЛЯ

    Если вы регулярно читаете эту публикацию, скорее всего, вы выполняете большую часть своей работы по дому или на ферме… включая, возможно, случайную работу, требующую размешивания небольших партий бетона. Естественно, не стоит покупать дорогую бетономешалку только для того, чтобы время от времени взбивать «рецепт» размером с ведро. Тем не менее, было бы разумно построить свою собственную ступку из кучи мусора… особенно если устройство может справиться с большинством ваших повседневных дел, а изготовление и стоит всего несколько долларов.

    Самодельная бетономешалка MOTHER EARTH NEWS с ручным управлением представляет собой не что иное, как выброшенный бак стиральной машины Kenmore, оснащенный тремя лопастными лопастями и установленный на прочной раме из железной трубы с колесами.Но ни на минуту не думайте, что только потому, что «стакан» сделан из выброшенных частей, это оборудование второго сорта. Наоборот, мы обнаружили, что наша самодельная машина столь же универсальна, как и доступные в магазине ручные миксеры (цена некоторых из которых, кстати, достигает 100 долларов!), и так же прост в использовании!

    Вы должны быть в состоянии собрать весь гаджет за час или два (в зависимости от уровня ваших механических навыков), используя только трубный ключ, дрель с насадками 3/32″ и 1/4″, отвертку, ножовку, и разводной ключ. Вам также, конечно, придется собрать все материалы, включая литр или около того автомобильной шпаклевки (или «бондо»).

    Начните проект с изготовления трех лопастей в барабане, которые будут выполнять смешивание. Если вам повезет, как и нам, вы сможете найти скобы, угловые опоры или лом уголка, которые можно просто обрезать и установить с минимальными усилиями. Однако, если нет, вам придется вырезать лезвия из листового металла 18-го калибра, согнуть их и просверлить два отверстия 1/4″ в каждой секции.Затем просверлите соответствующие отверстия в баке и закрепите мешалки на месте с помощью болтов 1/4″. Как только это будет сделано, вы также можете обильно нанести бондо на дно и стенки внутренней части сосуда, чтобы запечатать его отверстия.

    Затем соберите раму из железной трубы (мы использовали оцинкованный лист сортамента 40), просто скрутив детали вместе. Установите меньшие (задние) ролики, пропустив болт через диски и тройник и закрепив его гайкой, а также прикрепите основные колеса. (Чтобы убедиться, что большие ступицы надежно удерживаются на месте, сначала проденьте полуось через ее трубчатый корпус и наденьте колеса и шайбы.Теперь отметьте и просверлите отверстия под шплинты как можно ближе к дискам, чтобы предотвратить чрезмерный осевой люфт и биение вала, затем смажьте ось и закрепите весь узел двумя шплинтами.)

    Смесительный барабан вращается на валу, закрепленном на крестовине центральной трубы, и снабжен втулкой из электрометаллической трубы (ЭМТ). Смажьте «ось» трубы, наденьте на нее трубку и снова смажьте узел. Затем наденьте ванну на вал и навинтите колпачок трубы, чтобы удерживать компоненты на месте.(Было бы неплохо нанести немного смазки на «хребтовую» планку рамы — в точках, где она соприкасается с чаном, — чтобы облегчить процесс вращения.)

    Наконец, вы можете покрасить сборку, если хотите, и после того, как вы прикрепите набор велосипедных ручек к ручкам, ваш «мини-миксер» будет готов к использованию! Мы обнаружили, что наша маленькая машина может без проблем вместить один полный 40-фунтовый мешок готовой смеси. Большинству людей достаточно просто взяться за край ванны и потянуть ее — рука за рукой — чтобы взболтать «грязь».(Подсказка: поверните барабан в правильном направлении … наклонные лопасти должны врезаться в песчаное вещество, а затем сбрасывать его с верхней части чана.) Конечно, если хотите, вы можете прикрепить ручки к внешней стороне чана. барабана напротив каждой лопасти, используя более длинные болты 1/4″ для крепления «миксеров». (Убедитесь, что во время вращения ваши захваты не касаются всех частей рамы.)

    В любом случае, это простое оборудование стоит десяти долларов или около того (и часа или двух), необходимых для его сборки.А если вы будете тщательно промывать барабан после каждой работы, у вас будет безотказный инструмент на долгие годы!

    Опубликовано 1 сентября 1980 г.

    РОДСТВЕННЫЕ СТАТЬИ

    Узнайте о людях с разными способностями и о том, как они адаптируются к сельскому хозяйству, используя преимущества регенеративного земледелия, которое можно адаптировать для всех.

    Взгляните на советы этих читателей о посеве семян, защите растений, чистоте вокруг кур и садовом инвентаре.

    Целью нашего усадьбы было накопить 150 000 долларов на покупку ветхого имущества за наличные и его ремонт. В итоге мы перевыполнили эту цель.

    Как почистить бетономешалку — лучшее руководство на 2021 год

    Ищете совет по очистке бетономешалки? Это наиболее полное руководство по очистке оборудования RMC в Интернете.

    Если вы ищете информацию о следующем:

    • Как очистить бетономешалку
    • Как очистить автобетоносмеситель
    • Химические чистящие средства для бетоносмесителей

    Тогда вы в нужном месте.

    Давайте погрузимся!

    Как очистить бетономешалку

    Не забывайте всегда чистить, пока цемент еще влажный. Это связано с тем, что для разрушения твердого бетона требуются сложные химические вещества.

    С ними неудобно работать.

    Многие представленные на рынке растворители бетона, такие как соляная кислота и соляная кислота, опасны в использовании, и их трудно утилизировать после того, как вы закончите работу.

    Соляная кислота настолько опасна, что ее использование на строительных площадках запрещено!

    С учетом сказанного давайте вернемся к очистке бетономешалки.

    Итак, пока вы очищаете бетоносмеситель для мокрой очистки, мощная промывка и скраб должны делать эту работу за вас.

    Вот что вам понадобится:

    1. Вода
    2. Мойка высокого давления
    3. Щетка с жесткой щетиной
    4. Химический аппликатор
    5. Химическое средство для удаления цемента

    Вам также может понадобиться:

    1. Долото
    2. Молоток или резиновый молоток
    3. Защитные очки и перчатки
    4. Ведро

    Действия по очистке влажного цемента от смесителя

    1. Заполните миксер достаточным количеством воды
    2. Добавьте пару лопат, наполненных гравием
    3. Включите миксер и дайте ему поработать
    4. Гравий будет двигаться вместе с водой и соскребать цемент со стенок
    5. Наклоните машину так, чтобы гравийная смесь доходила до краев
    6. После удаления цемента слейте воду и гравий в подходящее место
    7. Используйте мойку высокого давления, чтобы удалить все остатки внутри и снаружи машины
    8. Дайте всему высохнуть перед хранением

    Дополнительная консультация:

    1. Если вам нужно почистить поверхность, на удивление хорошо подойдет жесткая туалетная щетка
    2. Crete-lease можно наносить на внешнюю поверхность миксера. Это предотвратит прилипание цемента к поверхности
    3. Мойки высокого давления предлагают альтернативу химикатам. Хотя они могут быть не в состоянии удалить затвердевший цемент, они отлично подходят для очистки влажного цемента

    Как очистить бетономешалка от засохшего цемента

    1. Начните с включения миксера и его вращения
    2. Добавьте пару галлонов воды в смеситель и гравий, как и раньше
    3. Во время вращения слегка постучите по внешней стороне барабана резиновым молоточком или небольшим молоточком.Убедитесь, что вы не помяли барабан. Это просто для того, чтобы разбить и стряхнуть большие куски высохшего цемента
    4. .

    5. После того, как большие куски будут удалены, дайте воде и кускам цемента стечь
    6. Теперь вы можете использовать долото, чтобы сбить любой из оставшихся больших кусков цемента, если вам нужно
    7. Затем наденьте защитное снаряжение
    8. Чтобы удалить последний слой цемента, вы хотите покрыть оборудование, которое вы хотите очистить, выбранным вами чистящим химикатом. Следуйте инструкциям по применению, прилагаемым к химикату, и используйте его осторожно
    9. Наклоните миксер так, чтобы жидкость доходила до краев бочки
    10. Промойте оборудование водой. Мойка высокого давления снова полезна для удаления последних кусочков цемента и смывания любых остаточных агрессивных химикатов
    11. Дайте оборудованию высохнуть перед хранением

    Химические чистящие средства для бетоносмесителей

    Традиционным методом растворения бетона является соляная кислота.

    Это вызывает всевозможные проблемы. Они варьируются от долгосрочного повреждения оборудования до серьезных проблем со здоровьем и безопасностью.

    До сих пор этот опасный продукт был единственным эффективным растворителем бетона, который работает.

    Растворитель бетона Consolv

    Consolv представляет собой малоопасный химический раствор для очистки бетона от металлической опалубки, бочек/смесителей, грузовиков, форм, опор и оборудования RMC.

    Наносит меньше вреда, чем традиционные кислоты.

    Безопасный раствор для очистки цемента

    Если Consolv попал на кожу, вы можете просто смыть его (сделайте то же самое с соляной кислотой, и вы направляетесь прямо в ближайшее отделение неотложной помощи!).

    Заменяя соляную кислоту безопасной альтернативой, такой как Consolv, вы избегаете высокого риска несчастных случаев и травм на работе.

    Защита оборудования RMC на рабочем месте

    Consolv также обеспечивает долговременную работоспособность вашего дорогостоящего оборудования и машин.

    Все соляные кислоты выделяют опасные пары, которые разъедают любые металлы, с которыми они вступают в контакт.

    Постепенная коррозия сокращает срок службы всего оборудования завода и автобетоносмесителей.

    Это увеличивает расходы вашего бизнеса из-за более короткого жизненного цикла и увеличения затрат на техническое обслуживание.

    Мы ингибировали Consolv, чтобы предотвратить воздействие на металлы, что делает его несравнимым с соляной кислотой с точки зрения того, насколько агрессивно он ведет себя в отношении металлических соединений.

    Поскольку он также не выделяет вредных паров, он также не воздействует на другие металлы и оборудование на рабочем месте.

    Очиститель цемента, с которым лучше работать

    Повреждение легких, удушье, воспаление дыхательных путей, недостаточность кровообращения и даже смерть — вот некоторые причины, по которым соляная кислота является таким опасным веществом для работы.

    Просто находиться поблизости вредно для здоровья.

    Consolv не выделяет вредных паров, поэтому вы можете работать безопасно.

    Время перейти на Consolv?

    Это устойчивое решение для очистки бетона премиум-класса, которое фактически продлит срок службы вашего автопарка и основного оборудования.

    Быстродействующий, биоразлагаемый и готовый к использованию.

    Consolv ингибирован для предотвращения коррозии металлов и обладает гораздо меньшей коррозионной активностью, чем соляная кислота.

    Это означает, что он не только продлевает жизнь очищаемому объекту, но и делает его использование намного более безопасным для операторов, поскольку отсутствуют коррозионно-активные пары.

    Легко доступный через нашу налаженную транспортную сеть и произведенный здесь, в Великобритании, вы можете избежать задержек и дорогостоящих расходов на доставку.

    Типичные области применения включают:

    Оборудование RMC, такое как металлическая опалубка, деревянные ящики для опалубки, контейнеры для бетона, подпорки, установка RMC и автобетоносмесители

    Консолв 2460

    Консолв 2460

    Слегка загущенная синергетическая смесь кислот , которая прилипает к вертикальным и потолочным поверхностям, размягчая и растворяя остатки бетона и цемента, чтобы их можно было смыть. Можно распылять на мелкие предметы или погружать в воду и оставлять впитываться.

    Без дыма
    Менее агрессивны, чем фосфорная и соляная кислоты
    Ингибированы для предотвращения коррозии
    Быстрее, чем продукты на основе лимонной кислоты

    Легко смывается
    Совместим с большинством материалов

    Chela также является британским дистрибьютором строительной продукции Prosoco International, в том числе ряда специализированных растворов для очистки бетона.

    Если вы хотите узнать больше о преимуществах Consolv для вашего бизнеса, свяжитесь с нашей командой , и мы с радостью обсудим ваши требования.

    Чтобы узнать больше о нас, вы можете прочитать некоторые из наших тематических исследований по очистке и узнать, почему мы являемся одним из ведущих в Великобритании поставщиков чистящих химикатов для бетоносмесителей для самых требовательных применений в транспорте, строительстве и промышленности.

    Изображение: Wikimedia Commons

    Очистка бетономешалки — специалист по портативным бетономешалкам

    Очистка бетономешалки

    Извлечение бетона из миксера

    Чистые инструменты способствуют успешной заливке бетона.Все инструменты для вашего конкретного проекта, от трамбовки до кромкообрезных станков, будут работать лучше, если они чистые. Таким образом, после каждой заливки все инструменты должны быть очищены, чтобы они были готовы к следующему использованию.

    Включая бетономешалку. Бетоносмеситель часто является самым большим и очевидным инструментом, который остается грязным или плохо очищается. Излишки бетона в миксере нужно будет больше, чем быстро промыть, ребята. Этот инструмент требует особого внимания, чтобы оставаться верным работником.

    Смесители объемом шесть кубических футов и меньше, иногда называемые универсальными смесителями или смесителями для домовладельцев, часто приводятся в действие электродвигателем. Прежде всего, всегда отключайте миксер от сети перед промывкой. Будьте осторожны при ополаскивании миксера снаружи, чтобы вода не попала в двигатель. У этих устройств не так много возможностей для смешивания лопастей и передаточных плавников. На самом деле, у многих из них в их хилых пластиковых телах есть только отформованные горбы. Быстрое мытье из шланга и легкая чистка щеткой или даже ладонью отлично очистят эти устройства.

    Бетоносмесители емкостью девять кубических футов или больше, часто называемые миксерами для подрядчиков, обычно работают на бензине. Механизм привода зависит от возраста миксера, но обязательно очистите от остатков бетона шкивы или зубчатые передачи. Внутри барабана будут настоящие лопасти для смешивания. Сконцентрируйте свои усилия по очистке на этих лопастях. Вода, используемая для их ополаскивания, поможет очистить стенки барабана. Для удаления стойких пятен на барабане миксера может потребоваться щетка. Задняя сторона этих лопастей потребует особого внимания.

    Прицеп-бетономешалка с большой вместимостью имеет наибольшую площадь для очистки. У них также есть не только смесительные лопасти, но и передаточные плавники. Промойте лопасти миксера, как если бы вы делали это миксером, и делайте это, пока барабан вращается в направлении смешивания. Большая часть мусора легко смоется садовым шлангом. Оставьте эту воду плескаться на некоторое время, так как она очистит стенки барабана и крышку бака. Чтобы очистить ребра переноса, вращайте барабан в направлении смешивания, но очень медленно.Быстрое полоскание очистит переднюю часть плавников. Место, на которое действительно стоит обратить внимание, — это задняя сторона передаточных ребер бетонных прицепов. Это место чаще всего упускают из виду и где происходит наибольшее наращивание. Очистка задней стороны этих ребер обеспечит наилучшую работу прицепа-смесителя. До встречи на рабочем месте!

    Поделитесь этим постом с другими!

    Это была бетономешалка, сделанная из велосипеда, заднего моста и бака стиральной машины….кто-то пропустил свое призвание. — Мари и озеро Эйр Юг — Австралия

    Туристическая страховка не покрывает всего. Вся информация, которую мы предоставляем, является кратким резюме. Он не включает все условия, ограничения, исключения и положения о прекращении описанных планов. Покрытие может быть разным или доступным для жителей всех стран, штатов или провинций. Пожалуйста, внимательно прочитайте формулировку вашего полиса, чтобы получить полное описание страхового покрытия.

    WorldNomads.com Pty Limited (ABN 62 127 485 198 AR 343027) в Tower Macquarie Tower, Level 18, 1 Farrer Place, Сидней, Новый Южный Уэльс, 2000, Австралия, является уполномоченным представителем nib Travel Services (Australia) Pty Ltd (ABN 81). 115 932 173 AFSL 308461) (ранее известная как Cerberus Special Risks) и застрахована в Австралии австралийским филиалом XL Insurance Company SE (ABN 36 083 570 441) и в Новой Зеландии некоторыми страховщиками Lloyd’s.nib Travel Services Europe Limited, торгующая как nib Travel Services and World Nomads (CN 601851), на первом этаже, City Quarter, Lapps Quay, Cork, Ирландия, работает как в Европе, так и в Великобритании; в Европе страховщиком является XL Insurance Company SE; в Великобритании страховщиком является XL Catlin Insurance Company UK Limited. Торговля nib Travel Services Europe Limited под названием nib Travel Services и World Nomads регулируется Центральным банком Ирландии. nib Travel Services Europe Limited, торгующая как nib Travel Services и World Nomads, считается разрешенной и регулируемой Управлением финансового надзора.Характер и степень защиты прав потребителей могут отличаться от тех, которые действуют для фирм, базирующихся в Великобритании. Подробная информация о режиме временных разрешений, который позволяет компаниям из ЕЭЗ работать в Великобритании в течение ограниченного периода времени при получении полного разрешения, доступна на веб-сайте Управления финансового надзора. WorldNomads.com Pty Limited продает и продвигает продукты страхования путешествий компании nib Travel Services Limited (лицензия № 1446874) (ранее известной как Nomadic Insurance Limited) по адресу: PO Box 1051, Grand Cayman KY1-1102, Каймановы острова.World Nomads Inc. (1585422), 520 3rd Street, Suite 201, Oakland, CA 94607, планы находятся в ведении Trip Mate Inc. (в Калифорнии и Юта, dba, Страховое агентство Trip Mate) по адресу 9225 Ward Parkway, Suite 200, Канзас-Сити, штат Миссури, 64114, США, с круглосуточными услугами и услугами по оказанию помощи, предоставляемыми Generali Global Assistance, и планами, гарантированными Nationwide Mutual Insurance Company и дочерними компаниями, Колумбус, Огайо. World Nomads (Canada) Ltd (BC: 0700178; бизнес-номер: 001 85379 7942 RC0001) является лицензированным агентом, спонсируемым AIG Insurance Company of Canada, по адресу 120 Bremner Boulevard, Suite 2200, Toronto, Ontario, M5J 0A8, Канада.World Experiences Seguros De Viagem Brasil Ltda (CNPJ: 21. 346.969/0001-99) по адресу Rua Padre João Manuel, 755, 16º andar, Сан-Паулу – SP, Бразилия, является уполномоченным партнером (представителем) Цюрихской Minas Brasil Seguros SA (CNPJ : 17.197.385/0001-21) по адресу пр. Getúlio Vargas, 1420, 5-й этаж, Funcionários, Белу-Оризонти, штат Минас-Жерайс, через процесс SUSEP 15414.

  • 7/2015-77. Все перечисленные выше организации World Nomads, в том числе nib Travel Services Europe, nib Travel Services Limited и nib Travel Services (Australia) Pty Ltd, являются дочерними компаниями nib Holdings Limited (ABN 51 125 633 856).

    4 простых шага по очистке переносной бетономешалки

    Важно инвестировать в качественное тяжелое оборудование для вашей строительной бригады, чтобы они могли успешно завершить каждый проект. Вы знаете, что не все проекты одинаковы и что вам нужны лучшие инструменты для каждого из них. Это включает в себя портативные бетономешалки, которые вы можете взять с собой на каждую рабочую площадку. Но избавление от затвердевшего бетона в барабане может замедлить работу. Вот как специалисты BN Products-USA, LLC рекомендуют чистить бетономешалку.

    Что вам понадобится

    Прежде чем начать, убедитесь, что у вас есть следующее:

    • Долото
    • Пневматический молоток или резиновый молоток
    • Шланг с насадкой высокого давления
    • Гравий
    • Соляная кислота
    • Респиратор
    • Защитные очки
    • 9

      Шаг 1:

      Для начала включите портативную бетономешалку, чтобы она начала вращаться.Постепенно добавляйте пару галлонов воды и гравийную смесь, чтобы разбить затвердевший бетон. Если вы не знаете, сколько гравия или воды нужно добавить, обратитесь к руководству пользователя, чтобы узнать правильное соотношение. Для достижения наилучших результатов сначала добавьте воду, а затем гравий.

      Шаг 2:

      Когда ваш барабан вращается, слегка ударьте молотком или киянкой по внешней поверхности, чтобы ослабить затвердевший бетон. Дайте барабану поработать две-три минуты, а затем опорожните его.После того, как вы выльете всю воду и гравий, используйте мощную распылительную насадку, чтобы промыть внутреннюю часть барабана. Давление может сбить большие куски со стенок барабана, поэтому обязательно наденьте защитные очки и респиратор, чтобы защитить глаза и легкие от пыли и мусора.

      Шаг 3:

      Зубилом соскребите весь оставшийся бетон с
      барабан. Этот шаг может потребовать дополнительной силы, поэтому при необходимости используйте молоток. Его
      вероятно, что ваш первый цикл очистки не удалил весь бетон
      прилип к внутренней части вашего барабана, поэтому будьте готовы потратить некоторое дополнительное время во время
      этот шаг.Удалите как можно больше бетона, прежде чем приступить к
      заключительный этап очистки.

      Шаг 4:

      На последнем этапе вы будете использовать свои резиновые перчатки,
      дыхательная маска, защитные очки и соляная кислота, разведенная водой. В
      ведро, добавьте одну часть кислоты на две части воды, а затем медленно добавьте смесь
      к вращающемуся барабану. Примечание. Важно добавлять кислоту в воду, а не
      наоборот, во избежание разбрызгивания и химических ожогов.
      Наклоните
      мешалке в разные стороны, чтобы раствор кислоты достиг всех участков
      барабан. Когда весь бетон растворится, утилизируйте жидкость.
      и тщательно промойте барабан водой. Прежде чем снова использовать миксер,
      дайте барабану полностью высохнуть.

      Если вы ищете портативные бетономешалки для своего строительного бизнеса, обратитесь к ведущему эксперту в отрасли BN Products-USA в Викенбурге, штат Аризона. Мы предлагаем широкий выбор тяжелых инструментов в Северной и Центральной Америке, а также в странах Карибского бассейна.Чтобы связаться с нами по поводу наших текущих запасов, позвоните по телефону (800) 992-3833 сегодня.

      Бетономешалка — McNeilus

      Макнилус оказывает вам больше поддержки, чем кто-либо другой.

      ГЛУБОКОЕ ЗНАНИЕ КЛИЕНТА

      Команда по продажам и поддержке, обладающая опытом, знаниями и инструментами, поможет вам снизить общую стоимость владения. Идите с лидером отрасли.

      ПРЕВОСХОДНАЯ СЕТЬ ОБСЛУЖИВАНИЯ

      McNeilus располагает крупнейшей в отрасли сетью обслуживания непосредственно на заводе, а мобильные специалисты готовы предоставить вам лучшие в отрасли услуги, где бы и когда бы вы ни находились, что сокращает время простоя.

      ИНЖЕНЕРНОЕ ЛИДЕРСТВО

      Наши инженеры не только постоянно внедряют инновации, но и постоянно поднимают планку для отрасли, делясь ресурсами и сотрудничая с нашей материнской компанией Oshkosh Corporation для совместного развития отрасли.

      ПОЛНАЯ ПОДДЕРЖКА НА СЛУЖЕБНЫЙ ЦИКЛ

      С McNeilus вы получаете специализированного партнера по запасным частям для миксеров, который может добраться до большинства штатов за 24 часа и до 100% континентальной части США за 48 часов. И мы только становимся лучше.


      ВОЗЬМИТЕ КОНТРОЛЬ СВОИХ РЕЗУЛЬТАТОВ С ПОМОЩЬЮ

      FLEX CONTROLS™ – ПОДДЕРЖИВАЕМЫЕ ПАКЕТЫ

      ПРЕДОТВРАЩЕНИЕ ЭКСПЛУАТАЦИОННОЙ ОШИБКИ
      1.ОСВЕДОМЛЕННОСТЬ

      Объедините камеры и радар на одном экране, чтобы свести к минимуму беспорядок и отвлекающие факторы.

      2. КАЧЕСТВО СМЕСИ

      Легко модифицируйте бетонную смесь водой или добавками, чтобы соответствовать или поддерживать требуемые характеристики, помогая снизить дорогостоящие бракованные нагрузки и разрывы.

      3. МАСТЕР

      Автоматизируйте скорость барабана на склонах и обнаруживайте налипания, чтобы уменьшить разливы и расходы.

      ПОВЫШЕНИЕ ЭФФЕКТИВНОСТИ И ДОЛГОВЕЧНОСТИ
      4. ЭКОНОМИЯ ТОПЛИВА

      Убедитесь, что ваш миксер работает с низким расходом топлива и соответствует требованиям к качеству смеси.

      5. ЗАЩИТНЫЙ БАРАБАН

      Помогите продлить срок службы барабана, оптимизируя вращение барабана и определяя, когда требуется техническое обслуживание для удаления отложений.

      6. ЭКОНОМИЯ ВРЕМЕНИ

      Оптимизация времени оператора при промывке и загрузке смесителя.


      НАИБОЛЕЕ НАГРАЖДАЕМАЯ СИСТЕМА НА РЫНКЕ

      Мы искренне гордимся тем, что отрасль продолжает признавать нашу систему FLEX Controls TM , а также всю тяжелую работу, которую наша команда делает каждый день, чтобы продолжать совершенствовать этот продукт с заботой о клиентах.Недавно мы получили четвертую награду за FLEX Controls TM от журнала Constructech  , который назвал систему лучшим продуктом в категории надежных продуктов (для коммерческих и жилых помещений).

      Бетономешалка и очистка бочек — Защита окружающей среды 360 Solutions Inc. (E360S) | Управление отходами | Мусорный контейнер | Жидкие отходы | Экологические услуги

      УСЛУГИ ПО ОЧИСТКЕ БЕТОНОСМЕШИТЕЛЕЙ И АВТОМОБИЛЕЙ ДЛЯ ЦЕМЕНТА

      Безопасная и экономичная роботизированная мойка под высоким давлением бочек цементовозов уже здесь. Не позволяйте мертвому бетону разрушить ваш барабан. Взорви это!
      Наше передовое высококачественное оборудование делает очистку бетоносмесителя более быстрой и тщательной, чем когда-либо прежде. Используя оборудование E360S, вы обеспечиваете безопасную очистку бочек и меньший риск повреждения резервуаров.

      ПОЧЕМУ РОБОТЫ МОЙКИ ВЫСОКИМ ДАВЛЕНИЕМ ЛУЧШЕ

      Отбойные молотки, управляемые рабочими, уже давно используются для расчистки затвердевшего бетона. К сожалению, в бочках цементовозов это оказывается опасным методом работы.

      При скалывании бетона большие куски могут расколоться и упасть, что может привести к травмам. Кроме того, отбойный молоток может навсегда оставить вмятину на барабане миксера. Многих из этих ненужных рисков можно избежать, если использовать струю для очистки барабана.

      Струйная мойка под высоким давлением имеет много преимуществ в плане безопасности по сравнению с отбойным молотком. Когда вы очищаете бетоносмеситель струей высокого давления, вы сводите к минимуму воздействие кремнеземной пыли на рабочих. Этот тип пыли связан с некоторыми заболеваниями легких, и его можно избежать, перейдя на промывку струей высокого давления.

      КАК ЧАСТО ПЛАНИРОВАТЬ ОЧИСТКУ БАРАБАНА БЕТОНОМЕСЕЛА

      Средний автобетоносмеситель требует очистки барабана каждые четыре-пять месяцев. Некоторые компании предпочитают чистить барабаны чаще, так как меньшее количество отложений означает меньший расход бензина.

      Когда вы нанимаете команду E360S для очистки бочек цементовоза, наши высококвалифицированные специалисты могут выполнить эту работу примерно за 60 минут. Это сокращает время, которое обычно требуется для отбойного молотка внутри и снаружи бетона, примерно вдвое.

      Меньшее время простоя означает, что вы быстро очищаете и подготавливаете свою бетономешалка, готовя ее к работе в тот же день. После завершения очистки вы можете указать нам, куда вы хотите сбросить отходы бетона.

      ОБСЛУЖИВАЙТЕ ВАШИ ЦЕМЕНТОЗЫ С ПОМОЩЬЮ ОЧИСТКИ СВЕЖЕГО ОТВЕРЖДЕННОГО БЕТОНА

      В конце обычного рабочего дня до 600 фунтов бетона может застрять внутри среднего автобетоносмесителя объемом 10 кубических ярдов.

  • Добавить комментарий

    Ваш адрес email не будет опубликован.

    *

    *

    *
