Батарея с регулятором температуры как пользоваться: Терморегулятор для радиатора отопления: виды, установка

Терморегулятор для радиатора отопления установка и настройка

Во время холодов, для создания комфортных условий нахождения в помещениях, как правило, используют радиаторы отопления. Очень часто, в централизованных и индивидуальных системах подачи теплоносителя, батареи имеют неправильную настройку, за счет чего, в комнатах происходит сильный скачек температурных показателей в сторону повышения. Чтобы хоть как-то спастись от чересчур сухого и душного воздуха, люди проветривают свои помещения, открывая оконные створки и форточки, тем самым «отапливая» улицу.

Для решения этой задачи и создания оптимальных температурных условий, стали использовать терморегуляторы для радиаторов отопления. Этот прибор дает возможность удобно управлять температурными показателями в жилом помещении и обеспечивает более рациональный расход энергоресурсов. О том какой термостат лучше выбрать, как он работает и как правильно его установить расскажет Вам наш обзор.

Терморегулятор поддерживает оптимальный микроклимат

Запорно-регулирующая арматура и ее особенности

Любая отопительная система должна оснащаться устройствами контроля подачи тепла, это позволяет не только поддерживать определенный диапазон температур, но и решать проблемы безопасности. При аварийной ситуации, в случае протечки или замены батареи, последнюю можно демонтировать, не выключая весь греющий контур. Для регулировки интенсивности подачи теплоносителя используются следующие детали:

Шаровый кран

Запорная арматура такого вида пригодна только для полного отключения радиатора, так как функционирует в режиме – «открыто и закрыто». Данное приспособление не наилучший вариант для корректировки температурных значений. Теоретически – да, он может выполнять эту функцию, но практически – быстро выйдет из строя и потребует ремонта или полной замены. Дело в том, что твердые микрочастицы железа и прочих мусорных включений, которые курсируют по трубам вместе с водой, неизбежно оставляют повреждения, в виде царапин, на гладко полированном шаровом механизме. Вследствие чего, у крана, находящегося в промежуточном состоянии, нарушается герметичность.

Шаровый кран

Конусный вентиль

Хороший и бюджетный по стоимости способ решить проблему регулировки температуры батареи. Он отлично справляется с задачей смены интенсивности подачи теплоносителя, но минусом его выступает то, что все подобные операции придется проделывать в ручном режиме. Разметка на данном устройстве не предполагается, поэтому подбирать оптимальное положение вентиля нужно будет опытным путем. Как следствие, постоянное «верчение» краном, в надежде привести температурные показатели в норму, не пройдет для него бесследно – очень часто из строя выходит защитный колпачок устройства.

Вентили регулировки

Автоматический терморегулятор

Для максимально эффективной отдачи тепловой энергии с приборов отопления используются инновационные технологические решения в виде термостатических вентилей, называемых еще терморегуляторами. Они дают возможность потребителю энергоресурсов создавать идеальные условия микроклимата в доме, задавать желаемый промежуток среднесуточных температур в комнатах. С таким устройством владелец помещений может произвести настройку отопительного оборудования так, чтобы максимально снизить свои расходы на оплату энергоресурсов.

Виды термостатов

Все три вида комплектующих изменяют температуру методом количественного объема горячей жидкости в батареях – при увеличении скорости протока последнего, в батарее температура повышается, при обратном действии – понижается.

Виды терморегуляторов: принцип работы и внутреннее устройство

Все термостатические вентили имеют одинаковую конструкцию и состоят из 2-х элементов – клапана и термического компонента, регулирующего работу этого самого клапана. Сегодняшний рынок стройматериалов представлен тремя видами термостатов. Они могут разниться по методу передачи импульса на термоголовку. Сигнал может исходить от:

• теплоносителя;
• воздуха в доме;
• воздушных масс за территорией обогреваемых квадратных метров.

По принципу действия данные приборы практически одинаковы, а вот способ управления у них бывает разный: ручной, механический и автоматический или, как еще его именуют, электронный.

Электронный термостат

Самые простые терморегуляторы

Первыми на рынке появились приборы, которые реагировали на градус жидкости в системе. Их еще называют терморегуляторами первого поколения. Данные аппараты управляются в ручном режиме и имеют конструкцию конусного вентиля, описанного выше. Вся регулировка происходит методом проб и неудач, опытным путем, так как никаких значений на вентиле не предусмотрено. Это самый дешевый вариант подобного оборудования.

Простой терморегулятор

Далее был разработан модельный ряд, такого же принципа управления, но с улучшенными изменениями. То есть, регулировка происходит по-прежнему вручную, но для удобства использования на шкалу крышки нанесены шесть цифр, отвечающие за силу нагрева радиатора. Если вентиль поставлен на отметку «ноль», то термостат полностью перекрывает доступ теплоносителя к радиатору и последний можно заменить, не сливая воду со всей системы. Когда регулятор выставлен в положение «Один» или «Снежинка», то это говорит о том, что через батарею подается минимальное количество теплой жидкости, способное предотвратить последнюю от разморозки. Остальные четыре цифры дают возможность отрегулировать желаемый уровень тепла, в промежутке от +14 до +29 С.

Механический прибор

Монтаж механического термостата возможен как вентилем вверх, так и в горизонтальном положении. При установке головки по горизонту, ее можно будет, по надобности, заменить усовершенствованной термоголовкой, которая устанавливается строго горизонтально относительно пола.

Видео. Как подключить термостат

Инновационные терморегуляторы

Термостат на основе сильфона – это полностью автоматический терморегулятор, не требующий ручных манипуляций. Сильфон представляет собой баллон со сверхпрочной оболочкой, заполненной различными химическими веществами. При обильном нагреве, последние способны изменять свой объем в пользу расширения, при этом растягивая сильфон, который впоследствии поднимает металлический рычаг, регулирующий движение клапана. Последний, частично перекрывает трубу, снижая интенсивность поступления теплого потока в отопитель. При снижении температуры воздуха, сильфон сжимается, втягивая обратно клапан и открывая сечение трубы, за счет чего поток в батарею увеличивается.

Автоматический регулятор

Крупные производители выпускают два вида сильфонов – основанные на жидкости и газе. Наполненные определенным газообразным веществом, они способны очень оперативно реагировать на изменение комнатной температуры в то время, как на основе жидкости, на подобную смену градусов, сильфон отзывается намного медленней. Но последние – намного точнее своих аналогов и более качественно взаимодействуют с движущим механизмом.

Важно! Устанавливать подобные конструктивные компоненты отопительной системы необходимо строго горизонтально. В противном случае, при вертикальном монтаже, термоголовка с сильфоном попадет под потоки теплого воздуха, идущего от отопительного прибора. Поэтому механизм закрытия клапана сработает намного раньше, и реальные градусы в комнате не будут соответствовать выставленным значениям на терморегуляторе.

Из вышесказанного следует, что термостаты нового поколения способны сами выполнять контроль за теплообменом в комнате, регулируя интенсивность потока теплоносителя. Пользователю достаточно один раз задать необходимые параметры желаемого микроклимата и далее автоматика все сделает сама. Обычно данные устройства состоят из датчика, подключенного к агрегатам котла и самого термостата, размещенного в трубе подачи теплой жидкости.

Таблица рекомендованных температур жилых помещений в холодное время года

На правильной и эффективной работе термоголовок подобного типа сильно сказывается загромождение радиаторов отопления различным декоративным обрамлением или завешивание плотными шторами. Для таких случаев рекомендовано использовать оборудование с ручной регулировкой или с выносными термодатчиками. Такие аппараты способны фиксировать температурные показатели в противоположном от радиатора месте или вообще вне помещения. К примеру, беспроводной встраиваемый датчик, размещенный вне дома, оперативно реагирует на колебания погоды. Если за окном произошло похолодание, то интенсивность обогрева помещения автоматически увеличивается.

Важно! Для терморегулирующих устройств в продаже есть специальные защитные кожухи, предотвращающие к ним доступ посторонних лиц. Это актуально для людей, у которых в семье есть маленькие дети.

Конструктивные особенности

На сегодняшний день существуют термостаты с различным управлением – электрическим блоком и по типу прямого действия. Электроуправление подразумевает два вида регулировки:

• Отправку импульса клапанам, размещенным на подающих трубах, непосредственно перед обогревателями;
• Посыл сигнала на автоматику котла или тепловых насосов.

Термостаты прямого спектра действия монтируются на трубу подачи теплой жидкости перед обогревательным прибором. Значение градусов настраивается простым перекрывание/открыванием потока подачи теплоносителя.

Внутреннее устройство терморегуляторов

Регуляторы в одно и двухтрубной системах отопления

Производителями предусмотрено два типа термостатов. Первый вид создан специально для однотрубного отопительного контура и функционирует, поддерживая необходимый баланс в гидравлике отопительной системы. Данный параметр давления стабильный, благодаря равномерному расходу теплоносителя, который предварительно устанавливается на определенном уровне.

При двухтрубном исполнении применяется специальный тип терморегуляторов, рассчитанный на нормальную работу, даже при быстрых и неожиданных скачках давления. Устройства оснащены малым сечением и характеризуются высоким сопротивлением к подобным явлениям. Данные приборы можно поделить на 2 категории:

1. Нуждающиеся в дополнительных мероприятиях по настройке гидравлики;
2. Не требующие подобных настроек.

При задействовании термостата второй категории, без допнастройки, все обогреватели, расположенные на одной линии, будут иметь практически равный расход тепловой жидкости, хотя теплопотери в каждой комнате разные. По факту, полученный тепловой результат будет следующий: при прохождении по батареи объема горячей воды, больше требуемого – помещение будет перегреваться, в противном случае наоборот – будет недополучать тепло. Чтобы не возникало подобных ситуаций, необходимо устанавливать терморегулятор для каждого радиатора отдельно.

Примеры установки

Желательнее ставить термостаты первой категории, правильно настроенные – они обеспечат оптимальную работу клапанов, и как следствие комфортный микроклимат в каждой комнате.

Многие потребители задаются вопросом, нужно ли устанавливать терморегулятор для чугунного радиатора. Ответ положительный – независимо от типа батареи, с термостатом она работает эффективнее. Единственное, что из-за высокой инертности чугуна, регулировка происходит медленнее.

Важно! Качественная продукция всегда подкреплена соответствующими сертификатами, подтверждающими это.

Достоинства терморегуляторов

• Дизайн, который гармонично впишется в любой интерьер.
• Простота установки – эти детали отопительных контуров легко монтируются как в новые, так и в эксплуатируемые отопительные системы.
• Удобство пользованием – для создания комфортных температурных показателей достаточно один раз повернуть ручку прибора.
• Длительный срок эксплуатации. Количество рабочих циклов «сжиманий-разжиманий» сильфонов превышает 1 млн. раз, что эквивалентно 100 годам использования прибора. При этом не требуется какая-либо дополнительная профилактика движущих узлов.
• Отпадает необходимость открывания/закрывания окон в зимний период из-за чрезмерной жары, созданной системой отопления.
• Точность поддержания заданного температурного режима до 1 градуса.
• Равномерное распределение теплопотоков в отопительном контуре, позволяет более рационально использовать энергоресурсы.
• Термостат способен оперативно отреагировать на повышение комнатной температуры от внешних источников, таких как, к примеру солнечные лучи, скопление людей и т.д. и своевременно снизить теплоотдачу радиаторов.
• В индивидуальных системах отопления экономия горючих материалов, а значит и выбросов вредных веществ в атмосферу, достигает до 25%.

Особенности установки

Для наиболее эффективной работы устройства, необходимо знать, как и где оно ставится, как происходит настройка, как им пользоваться и остальные нюансы, как правило, изложенные в инструкции. Далее приведены общие требования к монтажу подобного оборудования:

• К механическим терморегуляторам должен быть обеспечен свободный доступ, для удобства их регулировки;
• Нельзя отопительный прибор, оснащенный автоматическим термостатом, закрывать декором и гардинами, так как возможна погрешность в его работе;
• Перед монтажом устройства, рекомендовано изучить схему установки, и если работы выполняются на действующей системе отопления, то необходимо слить теплоноситель;
• Термостат ставится перпендикулярно к корпусу батареи, направление стрелочки на аппарате должно четко совпадать с направлением потока приходящего теплоносителя;
• На время отключения отопительной системы, регуляторы открываются полностью.

Схема установки

Порядок действий

После того, как система осталась без теплоносителя, можно выполнять следующие шаги:

• Отрезаются трубы подводки теплоносителя и демонтируется запорная арматура, установленная раннее;
• Производится отсоединение наконечников с гайками крепления от термостата, далее их вкручивают в места пробок радиатора отопления;
• Собранную, таким образом, обвязку из труб монтируют в заранее намеченном месте;
• Соединяют подводные трубы от стояка с обвязкой;
• Производят настройку оборудования.

Специфика монтажа

Монтаж автоматического устройства в отопительную систему с однотрубным контуром выполняется с некоторыми нюансами – нужно будет поменять схему подключения батареи, путем установки обходной перемычки. Такая труба-перемычка, именуемая байпасом, соединяет линии подачи и обратки радиатора и позволяет не нарушать циркуляцию главного потока горячей жидкости. Придерживаясь такой схемы в будущем, не нужно будет думать, как перекрыть и как заменить прибор, не нарушая работу всей системы – достаточно закрыть кран входа и выхода теплоносителя и смело можно выполнять ремонтные работы.

Монтаж термостата

В двухтрубном контуре термостат отопителя монтируется на трубу подвода, как правило, находящуюся сверху. Такая установка выполняется намного проще нежели в вышеописанном способе и не требует конструктивных вмешательств в саму систему отопления.

Важно! Эффективность работы термостатов на биметаллических и алюминиевых и стальных батареях намного выше, так как последние имеют низкую инерционную способность.

Видео. Виды и преимущества терморегулятора

Советы по выбору

Для того чтобы Ваше приобретение приносило ожидаемый результат на протяжении длительного периода, то к его подбору нужно отнестись с полным знанием дела. Ниже представлены общие рекомендации, как выбрать терморегулятор:

• Автоматические устройства имеют значительно большую стоимость нежели ручные аналоги, но они и не требуют постоянного вмешательства со стороны человека;
• Приобретая регулятор убедитесь в его соответствии с Вашей системой отопления;
• Отдавайте предпочтение только проверенным производителям, которые имеют хорошие отзывы и характеризуются, как надежные. Сегодня список торговых марок настолько широк, что даже опытному сантехнику можно потеряться в выборе. Поэтому ниже представлена линейка наилучших брендов, чьи товары занимают ведущие позиции в разнообразных рейтингах: Valtek, Far, Danfoss, Oventrop, Caleffi, «Теплоконтроль». Каждый из них отличается модельным рядом, страной производителем и ценовым сегментом.
• Качество оборудования должно подкрепляться соответствующими сертификатами и гарантийным сроком не менее трех лет.

Терморегуляторы для батарей. Виды и преимущества терморегулятора видео

Виды терморегуляторов

Электронные

Механические

регулятор температуры для батарей, регуляторная термоголовка и термостат

Когда встает вопрос о покупке терморегулятора для радиатора отопления, многих он ставит в тупик. Однако, если понять основные аспекты выбора, приобрести нужный вариант устройства не составит труда. Стоит иметь поверхностное представление об устройстве, назначении, принципах работы основных разновидностей, а также нюансы установки и регулировки.

Устройство и предназначение

Терморегулятор для радиатора отопления представляет собой устройство, состоящее из клапана и термостатического механизма. Это компактный и недорогой прибор, с помощью которого внутри дома всегда будет поддерживаться заданная в автоматическом режиме температура. Его работа не зависит от времени суток, погоды на улице. По сути, это регулятор температуры, который может установить любой глава семьи, основываясь на базовых знаниях в сантехническом монтаже.

Прибор позволяет обеспечить внутри жилища благоприятный микроклимат, а также сэкономить на энергоносителях. Он гибко реагирует на изменения температуры и исключает ситуации, когда образование избыточного тепла при недостаточной вентиляции приводит к образованию конденсата и высокой влажности. Терморегулятор для радиаторов отопления характеризуется высокой теплоемкостью. Имеющаяся в нем рабочая среда может накапливать тепловой потенциал и доносить его к необходимым точкам обмена.

Устройство регулирующего элемента имеет следующие составляющие:

• термостат;
• термостатический элемент;
• шкалу настройки;
• чувствительный элемент;
• разъемное соединение;
• шток;
• золотник;
• компенсационный механизм;
• накидную гайку;
• кольцо, регулирующее температуру.

Такие устройства эффективны и обеспечивают полную герметичность. Они состоят из чувствительной головки и специального клапана. Для работы элементам не нужно потребление энергии, к тому же они автоматически связаны между собой. Термическая головка включает в себя привод, регулятор и жидкостный элемент, который заполнен нужной термочувствительной средой. Помимо жидкости, сильфон может быть заполнен газом.

Вид устройства зависит от типа отопительной системы (однотрубной либо двухтрубной). Термостатический клапан или термостат есть не что иное, как вентиль в корпусе с регулирующим механизмом. Вентиль, устанавливаемый перед отопительным прибором, позволяет регулировать скорость подачи теплоносителя. Для удобства монтажа его комплектуют накидной гайкой-американкой. Это делает эксплуатацию удобной и защищает радиаторы от аварийных ситуаций, при которых важно изолировать часть трубопровода с имеющимся радиатором отопления.

Предохранительный колпачок защищает регулируемую часть крана со штоком до монтажа термоголовки. Иногда он является своеобразным маховиком, который помогает изменить в ручном режиме настройки клапана. Однако лучше все же использовать термостатическую головку, так как именно она является ключевой деталью терморегулятора. Ее устанавливают на термоклапан вне зависимости от способа работы и сложности.

Конус, являющийся запорным элементом, передвигается за счет термоголовки, которая состоит из цилиндра (сильфона) с тепловым компонентом. Каждый клапан имеет стрелку, которая указывает направление теплоносителя. При монтаже важно учитывать, чтобы оно совпадало со стрелкой.

Вентиль устанавливают на выходе, он необходим для точной отладки прибора и поставляется обычно вместе с накидной гайкой. Корпус устройства выполняют из материала с антикоррозийными свойствами. Чаще это покрытая хромом или никелем латунь либо нержавейка. Кроме того, на прилавках магазинов продают изделия из силуминового сплава, однако такие приборы недолговечны, да и ненадежны.

Резьбовая часть на входе отвечает за герметизацию клапана. Иногда вместо нее производители предусматривают фитинги для соединения с металлопластиковой трубой. Вверху внутри корпуса термоклапана вкручена букса, за счет которой осуществляется перемещение штока. Внутри собраны уплотнители, а также имеется пружина для удержания штока, соединенного внизу с тарельчатым клапаном. Если в верхней части нет резьбы, установка такой термоголовки подразумевает применение специальных крепежей с защелками.

Различия рабочей среды

Термореле для отопления может быть заполнено разным веществом. К примеру, в качестве жидкости используют спирт и масло. Если это газовый вариант, внутри термочувствительного элемента расположен сжиженный газ. Помимо них, применяют и твердые материалы, чувствительные к изменениям температуры. К ним относятся парафин, стеарин и озокерит.

Разная среда заполнения сказывается на характеристиках и эксплуатации. Приборы с твердыми веществами реагируют на колебания температуры с небольшой задержкой, хотя и отличаются большей надежностью в сравнении с другими аналогами. Стоят они дешево, чем и привлекают внимание рядового покупателя. Жидкостные изделия характеризуются более точным регулированием температуры, отличаясь скоростью отклика порядка 20-25 мин.

Объем сильфона таких терморегуляторов меньше, чем у изделий с твердой рабочей средой. Их отличительной чертой является тот факт, что на них не влияет температура самого радиатора. При этом погрешность при колебаниях температурного фона минимальна. Жидкостные сильфоны отличаются простотой изготовления, однако скорость их работы уступает газовым аналогам.

Теплоноситель на основе газа отличается мгновенной реакцией на колебания температуры внутри помещения, что повышает их рейтинг у покупателей. Газонаполненные конструкции имеют так называемую постоянную времени, которая обычно не превышает 8 мин. Мгновенное реагирование устройства обеспечивается за счет особенности конструкции. Капсула элемента максимально удалена от стенок прибора. Поэтому на нее не влияет температура корпуса, что повышает чувствительность, точность и скорость работы.

Принцип работы

Когда температура поднимается, вещество внутри сильфона начинает расширяться, что приводит к растягиванию самого сильфона и его нажиманию на шток клапана. Шток перемещает вниз специальный конус, который уменьшает проходное сечение клапана. Когда происходит понижение температуры, объем рабочей среды уменьшается. При этом состав остывает, поэтому сильфон сжимается. Обратный ход штока увеличивает поток теплоносителя.

Количество теплоносителя в отопительной системе будет меняться каждый раз, когда температура в обогреваемом помещении будет меняться. Уменьшение либо увеличение сильфона будет приводить в действие золотник, осуществляя регулировку подачи теплоносителя. На изменения температуры снаружи реагирует термодатчик. Сама батарея при установке устройства не будет прогреваться полностью. Некоторые ее участки будут охлажденными. Если снять при этом головку, вся поверхность постепенно прогреется.

Термостатическая головка (термоголовка) для регулятора нуждается в настройке. Температуру тепла радиатора регулируют посредством проходящего через него теплоносителя. Клапаны на однотрубную и двухтрубную разводки монтируют разные, что связано с разным гидравлическим сопротивлением (оно меньше у однотрубных систем в 2 раза). Путать либо менять вентили недопустимо: нагрева от этого не будет. Вентили для однотрубных систем подходят в случае естественной циркуляции. При их установке гидравлическое сопротивление возрастет.

Виды

По способу передачи сигнала на термический элемент он может поступать от теплоносителя, воздуха внутри помещения. Вентиль у разных видов может быть практически идентичным. Отличаться они будут термоголовкой. На сегодняшний день все существующие разновидности можно разделить на 2 типа: механические и электронные. Устройства имеют свои особенности, которые отражаются на их эксплуатационных характеристиках.

Приборы отличаются не только по виду материала, но и по способу установки. Они могут иметь угловой либо прямой (проходной) тип, что зависит от вида подсоединения. К примеру, если магистраль подсоединяют к боковой части, монтируют вентиль прямого типа. Угловой метод используют, когда выполняют соединение снизу. Вариант клапана выбирают тот, что лучше становится в систему.

Выбор между ними зависит от предпочтений покупателя и его финансовых возможностей. Продукция может быть рассчитана для конкретной разновидности термоэлемента. Чтобы понять, в чем состоят различия терморегуляторов, нужно коротко отметить их основные нюансы.

Механические

Механические терморегуляторы отличаются простотой эксплуатации, четкостью и слаженностью в использовании. Они не нуждаются в подключении к сети. Ручные изделия отличны от электронных аналогов. Работают они по принципу обычного крана: регулятор поворачивают в нужную сторону, пропуская необходимое количество теплоносителя. Устройства дешевые, но не самые удобные, так как для изменения теплоотдачи необходимо каждый раз вручную крутить вентиль.

Если их установить тора вместо шаровых кранов, можно использовать для регулировки любой из них. Устройства технологичны и не нуждаются в профилактическом обслуживании. Однако зачастую на входе и выходе радиав такой конструкции нет разметки для регулировки температуры нагревания. Практически всегда выставлять ее приходится опытным путем.

Перед установкой таких конструкций необходимо их отрегулировать, а также установить гидравлическое сопротивление. Плавная настройка осуществляется за счет дроссельного механизма, который находится внутри прибора. Сделать это можно на одном из клапанов (впускном либо обратном). Работа терморегулятора механического типа зависит от точек холода и тепла внутри комнаты, а также направления движения воздуха в помещении. Недостатком является и тот факт, что они реагируют на работу бытовых приборов с собственными тепловыми контурами (например, холодильников, электрических обогревателей, а также водопровода с горячей водой).

Электронные

Такие модификации более сложны в конструктивном плане в сравнении с ручными аналогами. С их помощью можно сделать систему отопления гибкой. Они не только позволяют обеспечить контроль температуры отдельного радиатора, но и предусматривают управление основными узлами системы, в том числе насосом, смесителями. В зависимости от модели программируемые приборы оснащены датчиками разного вида.

Электронный механизм может замерять температуру окружающей среды конкретного пространства (места, где он установлен). За счет программного обеспечения осуществляется анализ полученных данных, принимается решение по уменьшению либо увеличению температуры. Такой механизм может быть аналоговым либо цифровым. Цифровой вариант имеет 2 модификации: его логика бывает открытой либо закрытой.

Разница между категориями заключается в том, что изделия с закрытой логикой не способны менять алгоритм функционирования. Они запоминают уровень изначально установленной температуры и поддерживают его. Аналоги открытой логики способны самостоятельно выбирать нужную управляющую программу. Однако их редко используют в бытовых условиях, так как рядовому покупателю будет сложно изначально запрограммировать их, выбирая нужные опции из множества встроенных функций.

Обзор популярных моделей

Сегодня вниманию покупателей предложен широкий ассортимент терморегуляторов для радиаторов отопления. Чтобы не растеряться в богатстве выбора, можно обратить внимание на продукцию торговых марок, проверенных временем и имеющих высокую оценку профессиональных мастеров.

В рейтинг вошли несколько компаний:

• Danfoss;
• Caleffi;
• Far;
• Salus Controls.

Помимо качественной работы, эти изделия характеризуются точностью показаний. Например, радиаторные терморегуляторы Danfoss оснащены встроенными и дистанционными датчиками. Разновидности RA 2000 имеют термостатический элемент стандартного вида, RA 2994 и RA отличаются наличием защиты системы отопления от замерзания. RA 2992 примечателен наличием кожуха, который является защитой прибора от несанкционированного вмешательства. Модификации RA 2992 и RA 2922 имеют тонкую трубку длиной 2 м, которая соединяет датчик с рабочим сильфоном.

Производитель Caleffi предлагает покупателям терморегулирующую арматуру, способную работать при показателях давления до 10 бар при t от 5 до 100 градусов. Термоголовки компании имеют цифровой индикатор температуры жидкокристаллического типа. Изделия имеют возможность блокировки температуры и могут быть установлены в системе отопления, тепловым материалом которой является вода, а также гликолиевая смесь с содержанием гликоля до 30%. В комплект входит адаптер, модели имеют защиту от замерзания. Можно присмотреться к вариантам Caleffi 20-50 с наружным зондом, Caleffi 0-28 с адаптером, модификацией с недельным программированием.

Компания Far производит регуляторы автоматического типа из термостатических и электрических (электротермических) головок, а также терморегулирующих вентилей с возможностью ручного управления. Максимальный уровень комнатной температуры может составлять до 50 градусов, длина сетевого шнура изделий составляет 1 м. Максимальное рабочее давление может достигать 10 бар, максимальная длина капилляра для дистанционного датчика равна 2 м. Температура используемой жидкости может нагреваться до 120 градусов. Достойны внимания термоголовки 1914, 1924, 1810, 1828, 1827.

Торговая марка Salus Controls радует покупателей широким спектром программируемых электронных термостатов и терморегуляторов (Salus 091 FL, Salus 091 FLRF). Изделия поддерживают нужный уровень температуры внутри помещений и экономят электроэнергию, когда в комнате никого нет. Это цифровая техника, которая контролирует охлаждение и нагревание теплоносителя в соответствии с серией пользовательских настроек. В линейку входят накладные модификации с поверхностным монтажом на трубу либо емкость с видимой внешней шкалой (Salus AT10).

Как выбрать?

Выбор нужного изделия будет осуществить проще, опираясь на основные критерии, важные для покупателя. Кому-то вовсе не обязательно приобретать готовый комплект. Сегодня купить термоголовку и вентиль можно и по отдельности. При выборе стоит учесть диаметр клапана, так как он должен совпадать с диаметром трубы. Если это одно- или двухтрубные системы без циркуляционных насосов, покупают прибор типа RTD-G. Если насосы имеются, нужно приобретать конструкции RTD-N (-D).

Не стоит покупать изделия без сертификата, так как работать качественно и долго они не будут. При покупке нужно учитывать и гарантию, срок которой должен составлять не менее 3 лет.

Такие приборы не берут на распродаже и со скидкой, их покупают в проверенном магазине с хорошей репутацией мастеров в сфере ремонта и строительства. При этом опираются на трубу подвода теплоносителя к батарее. Важно обратить внимание и на тип соединительных гаек, так как в некоторых случаях они могут быть обжимными.

При покупке прибора нужно уточнять материал радиатора, а также дизайн устройства, так как эстетической привлекательности сегодня уделяется немало внимания. Прибор не должен смотреться обособленно, если он не закрыт нишей или экраном. При этом материал должен быть прочным и качественным. Дешевые модели не стоит рассматривать, так как они могут быть поддельными, что сегодня не является редкостью на рынке подобной продукции.

При выборе обращают внимание на тип датчика. Он может быть встроенным либо с дистанционным управлением. В первом случае он установлен горизонтально и обычно находится в свободном доступе. Во втором – закрыт в коробе, вмонтирован в систему вертикально. При этом расстояние от широкого подоконника до него не должно быть меньше 10 см. Какой вариант лучше, каждый выбирает сам, ведь не всем по карману беспроводные устройства. Кроме того, на стоимость влияет и имя марки.

Установка и регулировка

Терморегулятор работает хорошо, когда его установка выполнена по всем правилам и учетом некоторых нюансов. Чтобы его работа была эффективной, долговечной, корректной, необходимо изначально обеспечить свободный доступ, особенно если это приборы механического управления. Терморегулирующий элемент автоматического вида нельзя закрывать занавесками либо радиаторными экранами. От этого анализ температурных колебаний может иметь погрешности.

Перед непосредственной установкой терморегулятора из отопительной системы сливают всю воду. Подготавливают необходимый инвентарь и монтажный комплект для подключения, не забывая про комплектующие. Монтаж прибора нужно выполнять перпендикулярно по отношению к расположению панели радиатора. Стоит помнить, что направление потока теплоподачи должно совпадать с направлением стрелки терморегулятора.

Если положение термоголовки после монтажа будет вертикальным, это отразится на корректности работ сильфона. Однако данный нюанс не имеет отношения к приборам с выносным датчиком либо внешним блоком управления. Нельзя монтировать терморегулятор там, где на него будут постоянно попадать солнечные лучи. Кроме того, не всегда корректна работа устройства, если его местоположение находится рядом с крупной бытовой техникой с тепловым излучением. То же правило касается и вариантов скрытого типа, которые маскируют внутрь ниш для повышения эстетической привлекательности интерьера помещения.

Как делать?

Если во время подключения отопления в квартире или доме нет, необходимо открыть терморегулятор полностью. Это избавит клапан от деформирования, а регулятор – от засорения. Если монтаж выполняют в частном доме с двумя и более этажами, работу начинают с верхнего, поскольку теплый воздух всегда поднимается. Важно учесть и помещения, где колебания температуры более выражены. К ним относят кухню, комнаты, залитые солнцем, и помещения, где часто собираются домочадцы.

Независимо от схемы, терморегулятор всегда устанавливают на трубе подачи. Пока клапан не готов, термоголовку не вынимают из упаковки. Трубы подводки, расположенные горизонтально, обрезают на нужном расстоянии от батареи. Если на батарее ранее был установлен кран, его отсоединяют. От клапана, а также запорного элемента откручивают хвостовики с гайками. Их фиксируют в пробки радиатора отопления.

Трубную обвязку после сборки в выбранном месте крепят к горизонтальным трубам подводки стояка. Клапан прикручивают к входу батареи, следя за тем, чтобы его положение было горизонтальным. Можно перед ним вмонтировать в системы шаровой кран. Это позволит упростить замену терморегулятора при необходимости, будет его профилактикой повышенной нагрузки, что важно при эксплуатации вентиля в качестве запорной арматуры.

Клапан соединяют с магистралью, подающей теплоноситель. После этого открывают воду, заполняют ею систему и проверяют герметичность соединений, что особенно важно, когда нужно поставить прибор на старые батареи. Никаких подтеканий и просачивания воды быть не должно. Это нужно устранять путем подтягивания мест креплений. По мере необходимости выполняют предустановку клапана. Для нее оттягивают стопорное кольцо, после этого совмещают метку с необходимым делением. После этого кольцо стопорят.

Остается установить на клапан термоголовку. При этом ее могут крепить посредством накидной гайки либо защелкивающим механизмом. Устанавливать терморегулятор на батарею можно в том случае, если материалом ее изготовления является алюминий либо сталь, а также если конструкция радиатора биметаллическая. Чугунные характеризуются высокой тепловой инертностью, поэтому для таких батарей нет смысла устанавливать данные приборы.

Как настроить?

Если необходимо настроить терморегулятор во избежание путаницы в работе датчика, нужно изначально создать правильные условия в конкретном помещении.

Проводить работу можно по следующей схеме:

• закрывают окна, двери, выключают имеющиеся кондиционеры или вентиляторы;
• в комнате кладут термометр;
• клапан для подачи теплоносителя открывают полностью, поворачивая влево до упора;

• через 7-8 минут радиатор перекрывают, поворачивая клапан до упора вправо;
• ждут до тех пор, пока понижающаяся температура не станет комфортной;
• плавно открывают клапан до тех пор, пока не будет отчетливо слышен шум теплоносителя, указывающий на наиболее комфортные условия температурного фона помещения;
• вращение прекращают, оставляя клапан в данном положении;
• если нужно изменить комфортность температуры, используют регулятор термоголовки.

Настройка нужна приборам механического типа. Электронные аналоги в ней не нуждаются, так как их прибор самостоятельно осуществляет регулировку напора теплоносителя.

Как установить и настроить терморегулятор на радиаторе отопления, смотрите в видео ниже.

Советы

Можно учесть несколько полезных рекомендаций, которые помогут в установке терморегулятора для отопления батареи.

• Для двухтрубной системы предпочтительно нижнее боковое подключение с выносным датчиком на байпасе вверху радиатора.
• Угловой клапан можно монтировать, в том числе для бокового и диагонального подключения.
• Базовая потребность для обогревания комнаты зависит от метража помещения и высоты потолка.
• Для компенсации тепловых потерь нужно утеплить перекрытия, контактирующие с улицей (выполнить теплоизоляцию).

• Уровень высоты от пола до устройства при монтаже должен составлять не менее 80 см.
• Схема монтажа должна быть правильной, иначе можно не рассчитывать на высокую эффективность терморегулятора.
• Если при установке замечено подтекание в месте выхода штока из корпуса клапана, проблема может заключаться в сальниковом уплотнении.
• При монтаже прибора с установкой кольца совпадение риски с нужным значением обязательно.
• Расположение термоголовки должно быть таким, чтобы ее шкалу было видно.
• Факторами, оказывающими влияние на терморегулятор, являются вспомогательные источники тепла, лучи солнца, а также сквозняки.

термоклапан для радиатора, как правильно установить, поставить терморегулятор, как пользоваться

Содержание:

Для регулировки скорости подачи в радиаторы теплоносителя перед ними устанавливают вентили. Благодаря их наличию имеется возможность обеспечить комфортное проживание и определенную степень защиты в случае аварийной ситуации, когда возникает необходимость в отключении участка трубопровода и батареи.

Чтобы решить вышеперечисленные проблемы можно задействовать запорно-регулирующую арматуру:

• автоматический регулятор температуры на батарею;
• конусный вентиль;
• шаровой кран.

Что касается регулировки за счет шарового крана, то она малоэффективна, поскольку он рассчитан всего на два рабочих режима – открыто/закрыто. Если данное изделие держать в промежуточном положении, то оно потеряет свою герметичность – мелкие частички, содержащиеся в теплоносителе, наносят повреждение перекрывающему шару.

Конусный вентиль ручного типа способен корректировать температурный режим намного эффективнее. Перекрывать его можно не полностью. Главное при этом – возвращение вентиля в первоначальное положение. Данному устройству нужно уделять внимание постоянно.

Удобнее всего пользоваться радиатором отопления с регулировкой температуры автоматического типа. Терморегуляторы, они же термостаты, размещают перед батареями.

Механические терморегуляторы для батарей отопления

Конструкция терморегулятора для отопительного оборудования зависит от типа системы теплоснабжения. Разработаны устройства для однотрубных и двухтрубных способов разводки контуров. Состоят они из чувствительной головки и клапана, которые функционируют без источника электропитания — между ними имеется автоматическая взаимосвязь.

Термическая головка в свою очередь имеет регулятор, привод и жидкостный элемент, который можно поменять на газовый или упругий. При выборе терморегулятора следует учитывать результаты термодинамических и термостатических вычислений и показатели функционирования конкретной системы.

Механический термостат состоит из:

• термоклапана для радиатора отопления;
• термоэлемента;
• термочувствительного элемента;
• золотникового клапана;
• разъема;
• накидной гайки;
• фиксирующего кольца;
• передающего штока;
• шкалы;
• компенсационного механизма.

У термоэлемента имеется цилиндр (сильфон) с гофрированными внутренними стенками. Внутри у него находится среда, реагирующая на изменение температуры окружающего пространства. В случае роста температуры увеличивается объем жидкости и сильфон растягивается.

В результате рабочий шток, регулирующий функционирование клапана, смещается и перекрывает поток теплоносителя. При падении температуры сильфон сжимается, что вызывает обратный ход штока, и поступление горячей жидкости в радиатор увеличивается. У современных устройств число циклов сжатия и растяжения достигает одного миллиона, а на это может уйти не менее одной сотни лет.

Установка термостата

Чтобы устройство правильно работало, нужно знать, как поставить регулятор на батарее отопления и как им пользоваться. Его помещают в отверстие, закрывающее пробку на радиаторе по ходу циркуляции горячей жидкости. Монтаж осуществляют так, чтобы термостатический элемент оказался закрепленным горизонтально. При этом будет скомпенсировано влияние нагрева на клапан и трубы.

Установку регуляторов температуры на батареи в однотрубных конструкциях  производят исключительно при наличии байпаса. Так называется трубная перемычка, обеспечивающая независимое передвижение теплоносителя от труб, которые подводят его к радиаторам.

На клапане терморегулятора можно увидеть стрелку, указывающую на направление движения нагретой жидкости. Когда термостат помещают на функционирующую отопительную систему, тогда этот нюанс определяют относительно вертикальных трубопроводов.

Работа терморегуляторов механического типа зависит от ряда факторов:

• движения воздушных потоков в помещении;
• прямого солнечного света;
• наличия в комнате источников холода или тепла;
• температуры снаружи помещения.

Принцип работы  регулятора температуры

Прежде, как правильно поставить терморегулятор на батарею, нужно ознакомиться с принципом функционирования этого устройства. Когда в отапливаемом помещении меняется температура воздуха, это отражается на состоянии теплоносителя.

В итоге объем сильфона увеличивается или уменьшается и происходит перемещение золотника, регулирующего поступление жидкости. Поскольку цилиндр термоэлемента наполнен газом, это обстоятельство позволяет правильно регулировать температурный режим внутри помещения. Термодатчик должен реагировать на наружную температуру.

Каждому показателю температуры соответствует конкретное значение давления рабочей среды в сильфоне. Оно компенсируется пружиной, регулирующей ход штока. С увеличением температуры конус клапана начинает перемещаться в направлении закрытия, пока давление среды в цилиндре не уравновесится за счет усилия пружины. Когда температура понижается, происходит обратный процесс.

Преимущества использования современных терморегуляторов

До того, как установить на батарею регуляторы температуры, не помешает  разобраться с их достоинствами:

1. Наличие эргономичного дизайна, поэтому устройства подойдут к интерьеру помещений разного назначения. Ими удобно корректировать показатели температуры.
2. Поставить на батарею регулятор температуры в монтируемых или эксплуатируемых системах несложно, поскольку данное отопительное оборудование адаптировано для местных климатических условий. Они эксплуатируются в течение всего продолжительного срока службы без проведения технического и профилактического обслуживания.
3. Когда радиаторы оборудованы термостатами, нет необходимости открывать окна в доме, чтобы регулировать в нем температуру.
4. Устройства работают в диапазоне от 5 до 27 градусов. Чтобы правильно их эксплуатировать, нужно знать особенности, как пользоваться терморегулятором на батарее. Можно устанавливать температуру любого значения в указанном диапазоне, она будет поддерживаться с точностью до одного градуса.
5. Термостаты способствуют равномерному распределению теплоносителя по системе теплоснабжения. В этом случае даже расположенные в конце ветви приборы будут эффективно функционировать.
6. Термометр для радиатора отопления предупреждает излишний нагрев воздуха в помещении в случае проникновения в него прямых солнечных лучей, либо при поднятии температуры в результате других факторов, например от работы электробытовых приборов.
7. Если терморегуляторы используют в автономных системах, тогда обеспечивается экономия расхода топлива до 25%, что положительным образом отражается на затратах на обогрев и на количестве вредных продуктов горения.

Поскольку цена термостатов невысокая, плюсы их использования значительны:

1. Экономно расходуется тепловая энергия.
2. В помещениях дома улучшается микроклимат.
3. Обеспечивается более простой монтаж.
4. Эксплуатация терморегуляторов не требует затрат.

Использование термостатов особенно эффективно показало себя в проектах создания автономных теплоснабжающих систем на объектах загородной недвижимости, поскольку их установка окупается за один отопительный сезон.

При центральной подаче тепловой энергии терморегуляторы способны обеспечить комфортный микроклимат в комнатах. В квартирах многоэтажек необходимо начинать монтировать эти устройства с помещений, где изменение температуры достигает больших величин – кухня, гостиная, в которой количество людей постоянно изменяется. Также это касается комнат, расположенных с солнечной стороны дома.

Общая инструкция относительно того, как поставить терморегулятор на батарею, такая: в собственных домовладениях их в первую очередь монтируют на верхних этажах. Это объясняется тем, что теплый воздух направляется вверх и в результате получается большая разница температур на нижнем этаже и наверху.

В частных домах с финансовой стороны лучшим решением будет установка панельных радиаторов небольшой емкости вместе с терморегуляторами, мгновенно реагирующими на изменение положения клапанов. Данные устройства должны продаваться с соответствующими сертификатами, являющимися подтверждением качества.

Газонаполненные или жидкостные термостаты

На отечественном рынке отопительного оборудования предлагаются газовые и жидкостные терморегуляторы, срок эксплуатации которых достигает примерно 20 лет. Первые из них быстрее реагируют на изменение температурного режима внутри помещения.

В свою очередь жидкостные терморегуляторы более точно и лучше откликаются на изменение давления, происходящее внутри сильфона, после чего передают данные на исполнительный механизм.

Техническое решение, предусматривающее наполнение термостата газом, имеет ряд серьезных преимуществ:

1. Конденсация газа осуществляется в самой прохладной части устройства, которая больше всего удалена от корпуса клапана. Реагирование происходит быстрее, поскольку его работа не зависит от температуры воды.
2. Терморегулятор данного типа мгновенно откликается на изменение температуры в комнате, благодаря этому поступление тепла осуществляется эффективнее.

Регулятор давления на радиатор

В закрытых теплоснабжающих системах также важен показатель давления. Дело в том, что при нагреве теплоносителя, происходит его расширение. Это явление улучшает циркуляцию горячей жидкости, но, если не установить регулятор давления на батарею аварии не избежать.

Существует несколько типов устройств, регулирующих давление в системе – спускной клапан, воздухоотводчик и гидрострелка.

Как установить терморегулятор на батарею отопления

Отопительная система старого образца далеко не всегда обеспечивает равномерный прогрев всех комнат. В одних может быть слишком жарко, в других – наоборот, прохладно так, что приходится одеваться. Чтобы создать комфортную температуру в каждой комнате, следует выполнить простую модернизацию: установить терморегулятор на батарею отопления.

Зачем нужен терморегулятор?

Температурный регулятор, устанавливаемый на радиаторы, позволяет контролировать количество тепла, поступающего в конкретную комнату, за счет увеличения или уменьшения потока жидкого теплоносителя. С его помощью можно не только установить комфортную температуру в каждом помещении, но и сэкономить, если квартира оборудована теплосчетчиком.

В многоквартирных домах при слишком высокой температуре в комнате хозяева вынуждены открывать форточки, отапливая при этом улицу. Если за тепло нужно платить по нормативам, как часто бывает в хрущевках, то это не так страшно. Но при наличии счетчиков тепла деньги жильцов буквально вылетают в окно. И другая ситуация: нет смысла по полной программе отапливать квартиру, когда никого нет дома.

Более выгодно положение обладателей автономных систем отопления. Они могут регулировать подачу тепла в квартиру на выходе из котла. Но без использования термостатов обеспечить комфортный температурный режим во всех комнатах не получится.

Почему именно терморегулятор?

Помимо терморегулятора, ограничить поток теплоносителя в батарею можно при помощи шарового крана или конусного вентиля. Но их использование связано со значительными неудобствами:

• Шаровой кран рассчитан на эксплуатацию только в двух режимах: открыт или закрыт. При работе в промежуточных положениях он быстро выйдет из строя.
• Регулировать поток теплой воды обоими приспособлениями нужно вручную и довольно часто. При большом количестве комнат это долго и неудобно.

Монтаж терморегуляторов на радиаторы отопления решит эту проблему. Термостат после установки и настройки будет автоматически поддерживать заданную температуру, регулируя поступление горячей воды в батарею.

С чугунными радиаторами сложнее. Из-за высокой тепловой инертности материала (чугун медленно разогревается и так же медленно остывает) быстро и точно отрегулировать температуру не получится.

Устройство и виды термостатов

По принципу работы терморегуляторы делятся на две большие группы:

• Приборы прямого действия, реагирующие на температуру теплоносителя. Внутри таких устройств расположен сильфон, заполненный жидким, твердым или газообразным материалом, и тарельчатый запорный механизм. Рабочее тело сильфона меняет свой объем при перепаде температуры и двигает шток, увеличивая или уменьшая подачу в радиатор теплоносителя.

Такие приборы выигрывают в плане стоимости, но уже морально устарели. В квартирах рекомендуется использовать терморегуляторы второго типа.

• Устройства с выносными датчиками и электрическим приводом механизма регулировки. Они удобнее в эксплуатации, так как настраиваются непосредственно на нужную температуру воздуха в комнате. Электронные системы управления позволяют задать свои режимы обогрева для определенных периодов суток, программируются и по другим параметрам.

Терморегулятор выбирают исходя из размеров патрубка, присоединяемого к устройству, и типа отопления:

1. Клапаны с маркировкой RTD-G предназначены для установки в однотрубных системах подводки с естественной циркуляцией.
2. Устройства с маркировкой RTD-N применяются в двухтрубных системах. Также они необходимы, если установлен нанос для принудительной циркуляции теплоносителя.

Профессионалы рекомендуют выбирать клапаны, изготовленные из латуни, бронзы или нержавеющей стали. Они надежнее и долговечнее силуминовых.

Подробнее обо всех типах устройств, предназначенных для регулировки температуры радиаторов, написано в этой статье. Там же можно найти способы увеличения теплоотдачи батарей.

Выбор мест для установки термостатов

На работу этих устройств плохо влияют:

• Прямые солнечные лучи.
• Приборы, выделяющие в процессе работы тепло.
• Затрудненная циркуляция воздуха: термостат не должен быть закрыт шторами, портьерами и декоративными решетками.

Не всегда есть возможность установить терморегуляторы на всех радиаторах отопления в квартире.  Где в таком случае их поставить в первую очередь:

• В частных многоэтажных домах – на батареи на верхних ярусах. Теплый воздух в помещении поднимается вверх, поэтому на втором и третьем этаже температура будет выше, чем на первом.
• В квартирах и одноэтажных домах в первую очередь терморегуляторы ставят на батареи, расположенные ближе к обогревательному котлу.

Если доступ к устройству затруднен, оно закрыто предметами интерьера, то выбирают изделие с выносным датчиком температуры.

Установка терморегулятора

Важно не только правильно выбрать нужную модель, но и грамотно ее поставить. Система отопления должна продолжать работать при прекращении подачи теплоносителя в радиатор. Для этого:

• В однотрубной системе дополнительно подключают специальную перемычку – байпас. Вентиль монтируют на верхнюю трубу. Для замены или ремонта батареи или термостата на верхнюю и нижнюю трубы устанавливают шаровые краны.
• В двухтрубной системе достаточно только запорной арматуры на входе и выходе из радиатора.

Работы лучше проводить в теплое время года, так как придется сливать воду из системы отопления. В многоквартирных домах требуется обязательное согласование этого мероприятия с управляющей компанией.

Алгоритм дальнейших действий такой:

• Слив теплоноситель, обрезают трубы, подходящие к радиатору.
• При однотрубной подводке ставят байпас.
• Устанавливают шаровые краны на подводящей трубе и обратке.
• Монтируют терморегулятор.

Благодаря низкой цене и простоте термостаты с сильфоном используются наиболее часто. Устанавливаются они следующим образом:

• Прибор ориентируется по стрелке, нанесенной на его корпус. Она показывает направление перемещения теплоносителя. Сначала монтируется его неподвижная часть, на которую затем надевают вращающуюся головку.
• К подающей трубе клапан крепится при помощи «американки» (муфты с накидной гайкой): так его проще снять при необходимости.

Клапан обязательно должен устанавливаться горизонтально! В противном случае поднимающийся от трубы теплый воздух будет нагревать сильфон, что приведет к некорректной работе устройства.

• Подключение к батарее осуществляется за счет резьбового соединения. Герметичность достигается при помощи сантехнического льна или специальной уплотнительной ленты.
• Сняв защитный колпачок, устанавливают сильфонную головку. Она фиксируется гайкой, которую затягивают накидным ключом. Другой вариант – головки с защелкой. Их без труда можно надеть, повернув в положение максимального открытия и надавив до щелчка.

На завершающем этапе собирают до конца трубную обвязку и проверяют всю систему на протечки, заполнив ее теплоносителем.

Этапы установки показаны на видео.

Настройка

Предварительная настройка необходима для терморегуляторов, имеющих сильфоны: модели с выносными датчиками и электронным управлением настраивать не нужно.

Настроить термостат можно следующим образом:

• Минимизировать влияние посторонних факторов: в помещении отключить все приборы, закрыть двери и окна.
• В удобном месте расположить контрольный термометр.
• Полностью открутить клапан терморегулятора, поворачивая его головку до упора против часовой стрелки.
• Подождать, когда температура в комнате поднимется на 1–2 ˚C выше желаемого значения.
• Полностью закрыть клапан, вращая головку по часовой стрелке.
• В момент достижения нужной температуры в помещении понемногу открыть терморегулятор до тех пор, пока он не станет нагреваться. Из радиатора в этом момент должен послышаться шум воды. На этом преднастройку считают оконченной.

Ведущие производители терморегуляторов

Можно отметить следующие бренды, хорошо зарекомендовавшие себя на этом рынке:

• Датские приборы Danfoss.
• Терморегуляторы Far, произведенные итальянской фирмой.
• Сильфонные термостаты Herz австрийского производства.
• Устройства марок Honeywell, Kermi, Luxor, Prado, Purmo, Sira, имеющие много положительных отзывов.

Установка терморегуляторов на радиаторы отопления в частном доме или в квартире позволит создать комфортные условия в каждом помещении и снизить затраты на обогрев жилища.

Как исправить ошибку «Перегрев батареи» в Android

Когда вы заряжаете аккумулятор своего смартфона Android, он продолжает заряжать аккумулятор до тех пор, пока он не будет заполнен на 100%, а затем вы можете отсоединить кабель зарядного устройства от телефона. Но иногда может отображаться непредвиденная ошибка — «Перегрев аккумулятора — аккумулятор перегрелся, извлеките аккумулятор». Это предупреждение означает, что температура аккумулятора вашего телефона превысила допустимый диапазон, и дальнейшая зарядка при такой высокой температуре небезопасна.Вы можете отложить предупреждение на пару минут или даже отключить его и продолжить зарядку телефона, но игнорировать это предупреждение может быть опасно.

В большинстве случаев проблема связана с аппаратным обеспечением телефона, зарядным устройством или самим аккумулятором. Вот некоторые вещи, которые вы можете изучить, чтобы исправить ошибку:

1. Замена зарядного устройства для аккумулятора: Если вы читаете небольшую брошюру, прилагаемую к телефону, она предлагает вам «всегда использовать зарядное устройство, поставляемое с телефоном», и для этого есть веская причина.Все аккумуляторы имеют разную емкость, и если вы используете зарядное устройство, не предназначенное для аккумулятора телефона, оно может повредить его и сильно нагреть. Не говоря уже о том, что время автономной работы сократится до нескольких месяцев. Итак, если вы использовали зарядное устройство для любого другого телефона для зарядки своего телефона, то пора остановиться и приобрести совместимое зарядное устройство для телефона.
2. Очистите клеммы аккумулятора: Телефон узнает о температуре аккумулятора через небольшой термистор (полупроводник, который изменяет сопротивление в зависимости от температуры), расположенный внутри аккумулятора.Схема внутри батареи преобразует сопротивление этого термистора в сигналы напряжения и выводит их на специальный третий вывод вне батареи. Если клеммы загрязняются, неправильное значение сигнала может привести к тому, что телефон будет думать, что аккумулятор разогрет до очень высокой или низкой температуры. Простая очистка клемм аккумулятора решит эту проблему. При очистке клемм не используйте токопроводящие или влажные материалы, чтобы избежать короткого замыкания клемм.
3. Замените батарею на новую совместимую: Если схема измерения температуры внутри вашей батареи неисправна, то нет смысла пытаться починить батарею.Использование такой батареи очень рискованно, поскольку она может вести себя очень непредсказуемо. В этом случае вам необходимо купить оригинальный аккумулятор той же модели, что и в вашем телефоне.

Если даже после этих действий телефон продолжает отображать предупреждение о перегреве, в крайнем случае можно попробовать сбросить настройки телефона. Если вы внедрили и модифицировали программное обеспечение телефона каким-либо образом, вам придется повторно прошить исходную прошивку перед выполнением сброса системы. Кроме того, если на ваш телефон все еще распространяется гарантия, вы можете просто попросить производителя отремонтировать телефон.

.

Лучший контроллер заряда MPPT (2020)

Главная »Лучшие контроллеры заряда MPPT 2020 года

Обновлено 14 января 2020 года

Контроллер заряда солнечной энергии является наиболее важным компонентом практически во всех солнечных энергетических системах, в которых используются зарядные батареи. Это сердце системы, которая регулирует мощность, поступающую от солнечных панелей к батареям. Лучшие контроллеры солнечного заряда могут повысить эффективность вашей системы на 30%, а иногда даже до 50%, если вы знаете, как правильно установить.

Отслеживание точки максимальной мощности (MPPT) — лучший тип контроллера заряда солнечной батареи, который помогает максимально эффективно использовать солнечные панели и значительно увеличивает срок службы батареи. Поскольку контроллеры заряда MPPT намного более эффективны, чем традиционные контроллеры заряда PWM для солнечных батарей, они широко используются в большинстве солнечных автономных систем и в солнечных системах для жилых автофургонов. Однако знаете ли вы, как выбрать лучший контроллер заряда MPPT для вашей солнечной энергосистемы? Есть так много вариантов, и дело в том, что большинство из них некачественные.

Мы собрали большой объем информации, которая, надеюсь, поможет вам найти наиболее подходящий вариант и узнать, как правильно выбрать размер вашего контроллера заряда. Мы также рассматриваем некоторые из лучших контроллеров заряда MPPT на рынке, которые, по нашему мнению, вам следует купить.

Лучшие контроллеры заряда MPPT: наши рекомендации

См. На Amazon

Когда дело доходит до выбора солнечного контроллера заряда MPPT для автономной солнечной системы , нет лучшего выбора, чем Midnite Solar Classic Контроллеры заряда от солнечных батарей MPPT .Вы можете приобрести их у других ведущих брендов, таких как Blue Sky, Genasun, Magnum Energy, Morningstar Corporation, Outback Power или Schneider Electric (Xantrex), но мы считаем, что контроллеры Midnite Solar являются наиболее эффективными и наиболее стабильными. И, что лучше всего, большинство контроллеров заряда Midnite MPPT имеют функцию обнаружения дугового разряда ( Outback Flexmax предлагает его в качестве опции), которая автоматически отключает цепь при обнаружении опасной электрической дуги. Эта функция делает контроллер очень безопасным в использовании.

Все контроллеры заряда Midnite Classic MPPT произведены в Америке , поэтому вы должны ожидать, что они имеют очень высокое качество.

.

Подбор солнечных модулей к контроллерам заряда MPPT

Раньше жизнь была такой простой; в аккумуляторной системе на 12 В вы взяли солнечный модуль «12 В», внимательно следили, чтобы максимальный ток PV не превышал максимальный ток контроллера заряда, и система работала.

К сожалению, из-за того, что с ШИМ-контроллерами фотоэлектрический модуль не питает аккумулятор от точки максимальной мощности (MPP), система теряет много энергии. На следующей диаграмме вы можете видеть, что область MPP, выделенная синим цветом (Vmpp * Impp), до 30% больше, чем область PWM (Vbatt * ~ Isc) внутри кривой IV. Итак, с появлением более новых Victron Energy Blue Solar MPPT, все изменилось к лучшему по сравнению с контроллерами солнечного заряда PWM.

• Если целью является конкретный выход, то повышение эффективности MPPT на 30% снизит системные затраты, потому что такая же энергия теперь может быть произведена с помощью небольшого фотоэлектрического генератора.
• Если размер солнечного модуля уже был установлен, то при использовании MPPT производительность в той же системе будет выше.

В обоих случаях пользователь — победитель!

Определение размера системы может быть выполнено электрически, чтобы увидеть, разрешена ли система и не будет ли она разрушать какие-либо компоненты, глядя на выход, чтобы увидеть, сколько энергии она будет производить.А пока я посмотрю на первую часть, чтобы узнать, что возможно с электрической стороны.

Добавив преобразователь постоянного тока в постоянный в контроллер Blue Solar MPPT, система также становится более гибкой, если посмотреть на входное напряжение контроллера. Теперь задача состоит в том, чтобы согласовать фотоэлектрические модули с контроллером, потому что мы больше не концентрируемся только на модулях «12В» или «24В». Теперь можно использовать практически любой модуль, если он находится в диапазоне входного напряжения контроллера заряда.

Фактически, теперь мы можем соединять модули как последовательно, так и параллельно, что также увеличит входную мощность и гибкость. Благодаря ограничителю выходной мощности или тока выходная мощность никогда не будет превышать максимальную мощность контроллера. Эта функция Blue Solar MPPT уникальна и делает контроллер заряда еще более интересным!

Теперь вы можете, например, добавить модули того же типа параллельно позже без необходимости изменения контроллера заряда MPPT. Это снижает затраты до минимума, но при этом увеличивает урожайность!

Кроме того, я взял значения для всех наших контроллеров заряда Blue Solar MPPT и модулей Blue Solar и объединил их в электронную таблицу. Теперь подобрать контроллер заряда Blue Solar MPPT очень просто!

Загрузить: VE-MPPT-Calc.xlsx (744KB) — Эта таблица конфигурации совместима с MS Excel.

Теперь технические пояснения для тех, кто хотел бы узнать некоторые подробности:

Превышение диапазона входного напряжения (как и в случае с контроллерами ШИМ) приведет к необратимому повреждению контроллера.

Конечно, нам также нужно будет посмотреть на минимальное напряжение, при котором контроллер Blue Solar MPPT начнет работать.Если вы возьмете SPM50-12, напряжение холостого хода (Voc) составляет 22,2 В, а максимальное напряжение питания (Vmpp) составляет 18 В при стандартных условиях испытаний (STC), что означает облучение 1000 Вт / м², температуру ячейки 25 ° C и Воздушная масса 1,5. Если температура элемента выше или ниже 25 ° C, это напряжение уменьшается или увеличивается из-за температурного коэффициента, в данном случае -0,34% / ° C (см. Техническое описание модуля Blue Solar).

Итак, если вы возьмете 3 модуля SPM50-12 на Blue Solar MPPT 150/70 в системе 48 В в холодные дни, скажем, -10 ° C (только глядя на напряжение), вы можете начать зарядку:

Пусковое напряжение 48 В + 7 В (см. Техническое описание MPPT 150/70) = 55 В Модули будут производить 3 * (22.2 В + (-0,34% от 22,2 В * разность температур -35 ° C)) = 74,5 В 74,5 В выше 55 В -> это идеально

Также работающая в MPP система будет работать:

Рабочее напряжение составляет 48 В + 2 В (см. Техническое описание MPPT 150/70) = 50 В Модули будут производить 3 * (18 В + (-0,34% от 22,2 В * -35 ° C разница температур)) = 61,9 В 61,9 В выше 50 В -> отлично

То же самое, когда модули нагреваются днем, в данном случае 70 ° C, вы можете увидеть, что происходит:

Пусковое напряжение по-прежнему составляет 48 В + 7 В (см. Техническое описание MPPT 150/70) = 55 В Модули будут производить 3 * (22.2 В + (-0,34% от разницы температур 22,2 В * 45 ° C)) = 56,4 В 56,4 В выше, чем 55 В -> это будет работать

Но сейчас в МПП напряжение модуля ниже минимального:

Рабочее напряжение составляет 48 В + 2 В (см. Техническое описание MPPT 150/70) = 50 В Модули будут производить 3 * (18 В + (-0,34% от 22,2 В * 45 ° C разница температур)) = 43,8 В 43,8 В ниже 50 В -> этого мало!

Высокая эффективность преобразования постоянного тока в постоянный (97.5% при 48 В) приведет к следующему выходному максимальному зарядному току (при -10 ° C) 61,9 В пик-пик * 2,74 А Имп / 48 В Напряжение батареи * 0,975 КПД = 3,45 А Это намного ниже максимального значения 70 А, поэтому использоваться для зарядки аккумулятора.

Увеличение количества модулей на строку до 6 последовательно и создание 10 строк параллельно дает следующий результат при -10 ° C:

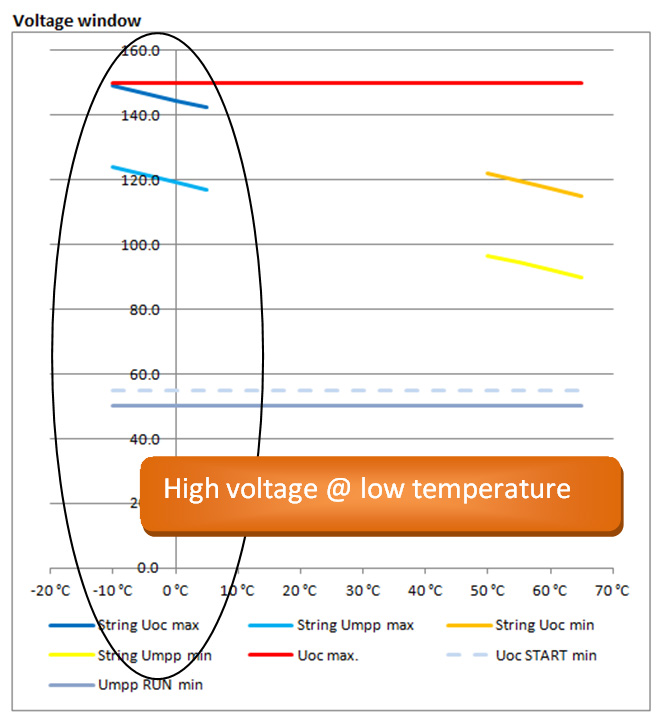

Максимальное напряжение Voc составляет 150 В при -10 ° C

Теперь при высоких температурах, таких как температура ячейки 70 ° C, система будет работать нормально! Взяв этот пример в электронной таблице, вы теперь можете увеличить количество строк, параллельно, и вы увидите, если начнете с 11 строк, что контроллер начнет снижать мощность.Большим преимуществом этого является то, что теперь вы получите максимальный выходной сигнал контроллера при меньшем облучении. По мере снижения цен на модули это эффективный вариант.

Обратите внимание, что вы можете использовать «предварительно сконфигурированные» минимальную и максимальную температуру. Я также привел несколько примеров установки в нижней части таблицы с ожидаемыми температурами модулей для различных типов установок.

Увеличение мощности фотоэлектрической батареи

При увеличении мощности фотоэлектрической матрицы устанавливается пиковая мощность (Вт), превышающая максимальную мощность заряда выбранного контроллера заряда MPPT.Распространенная причина, по которой выбирают негабаритные, — это зимой.

Как определить, насколько можно увеличить размер фотоэлектрического массива? Это можно сделать с помощью инструмента для работы с электронными таблицами. Вот руководство, объясняющее, как это делается.

Есть два ограничения при определении максимального размера массива, который может быть подключен к MPPT:

1. Максимальное напряжение холостого хода фотоэлектрической системы (Voc при STC)

2. Максимальный ток короткого замыкания PV (Isc при STC)

Оба значения указаны в таблицах данных всех наших контроллеров заряда солнечных батарей MPPT.Эти два рейтинга массива PV не должны превышать эти пределы MPPT.

Обратите внимание, что эти два максимальных номинала необходимо умножить на , а не на , чтобы определить максимальную устанавливаемую пиковую мощность. Вместо этого каждый из них необходимо проверить отдельно:

Определение максимального напряжения холостого хода фотоэлектрической системы

Сначала посмотрите на спецификации солнечных панелей, чтобы узнать, каково их максимальное напряжение холостого хода. Затем умножьте это на количество последовательно соединенных панелей в массиве.Результат умножения не должен превышать максимальное напряжение холостого хода фотоэлектрической системы, указанное в листе данных MPPT. Обязательно учтите самую низкую ожидаемую температуру. Чем холоднее, тем выше будет напряжение холостого хода на фотоэлектрической матрице.

Определение максимального тока короткого замыкания PV

Получите максимальный ток короткого замыкания фотоэлектрической панели из таблицы данных фотоэлектрической панели. Умножьте на количество параллельных панелей в массиве. Последовательное включение большего количества панелей не меняет их числа.

Результат расчета не может превышать максимальный ток короткого замыкания PV, указанный в таблице данных MPPT.

Удачи и наслаждайтесь подбором размеров контроллера заряда BlueSolar MPPT!

С уважением,

Боб Хопман — Victron Energy

.
