Аварийный клапан на отопление: Клапан сброса избыточного давления: назначение, место установки, выбор

Содержание

Клапан сброса избыточного давления: назначение, место установки, выбор

Система отопления работающая под давлением, является потенциальным источником опасности. Задача владельца дома — сделать отопительную систему как можно более надежной и безопасной. Один из элементов, который это обеспечивает — предохранительный (аварийный) клапан сброса избыточного давления.

Назначение и место установки

Системы отопления закрытого типа работают под определенным давлением. Значительное повышение рабочего давления ведет к выходу из строя оборудования. Могут потечь соединения, лопнуть пластиковые детали и элементы. В самых неблагоприятных ситуациях может взорваться теплообменник котла. Это уже очень опасно и грозит не только залитым горячим теплоносителем полом, но и ожогами. Ведь температура нешуточная.

Защитить систему отопления от чрезмерно высокого давления и должен клапан сброса избыточного давления. Пока параметры системы находятся в пределах нормы, он никак себя не проявляет. Хотя с момента старта котла давление в системе плавно растет, его компенсирует расширительный бак, поддерживая стабильное состояние системы. Но может он делать это не бесконечно, хотя, при правильном расчете, на штатные ситуации его хватает. Если расширитель не справляется с задачей, давление начинает расти. Когда оно превышает пороговое, тут и срабатывает клапан сброса избыточного давления. Он просто выпускает часть теплоносителя, тем самым стабилизируя аварийную ситуацию.

То есть, клапан сброса избыточного давления в системе отопления работает в аварийных ситуациях. Поэтому еще его называют «аварийный». А еще- «сбросной», «спускной», «защитный» и «подрывной». Все это — названия одного и того же устройства.

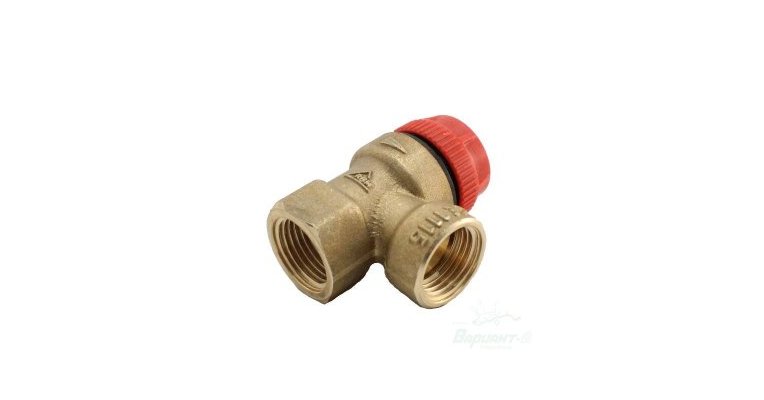

Как выглядит предохранительный (аварийный) клапан для отопления

Как понятно из описания, при повышении давления выше определенного предела, просто выпускается некоторое количество теплоносителя из системы. Если вы пришли в котельную, а под аварийным клапаном образовалась лужа, значит — была нештатная ситуация, во время которой повышалось давление. Другой сигнализации нет. Так что на эти следы стоит обращать внимание. Стоит сразу проверить работоспособность самого клапана и мембранного бака. Скорее всего, причина в них. Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел.

Место установки аварийного клапана отопления — на подающем трубопроводе, недалеко от котла

Из всего оборудования индивидуальной системы отопления, самым опасным является котел. Поэтому клапан сброса избыточного давления ставят или непосредственно на сам котел (если есть соответствующий выход под установку) или на подающей магистрали сразу после котла. Расстояние небольшое — 20-30 см от корпуса. Если в котле отсутствует этот вид арматуры (указано в описании), то его устанавливают в так называемой группе безопасности или ставят отдельно. Группа безопасности ставится на отвод от подающей магистрали сразу после котла (до первого ответвления и любого другого устройства), на котором установлены манометр, автоматический воздухоотводчик и клапан сброса избыточного давления.

Клапан сброса избыточного давления: виды, устройство, принцип работы

Есть два вида «подрывников» — рычажно-грузовые и пружинные. Рычажно-грузовые в отоплении частных домов не применяются, так что рассматривать их не имеет смысла. Поговорим о пружинных «сбросниках». Их устройство в разрезе мы видим на рисунке ниже.

Устройство пружинного предохранительного клапана для системы отопления

В металлический корпус вставлен запорно-регулирующий элемент или собственно, клапан, который принимает на себя давление теплоносителя. Он прижимается пружиной, сила упругости которой рассчитана на определенную нагрузку. Когда давление в системе отопления действует на клапан с силой, большей чем усилие пружины, она начинает сжиматься, диск приподнимается. В открывшийся зазор сливается некоторое количество теплоносителя, давление падает, пружина перекрывает поток. Вот так работает клапан сброса избыточного давления.

Определение условного сечения и порога срабатывания

Определиться с сечением аварийного клапана просто — он должен быть не меньше чем диаметр трубы подачи. В противном случае работать как надо он не будет. При установке не в составе группы безопасности, отводок делаем с легким уклоном в сторону котла (можно и вертикально, но точно не в обратную сторону). Если разводка у вас дюймовая, такой же трубой делаем отвод, такого же сечения ставим подрывной клапан. С этим понятно.

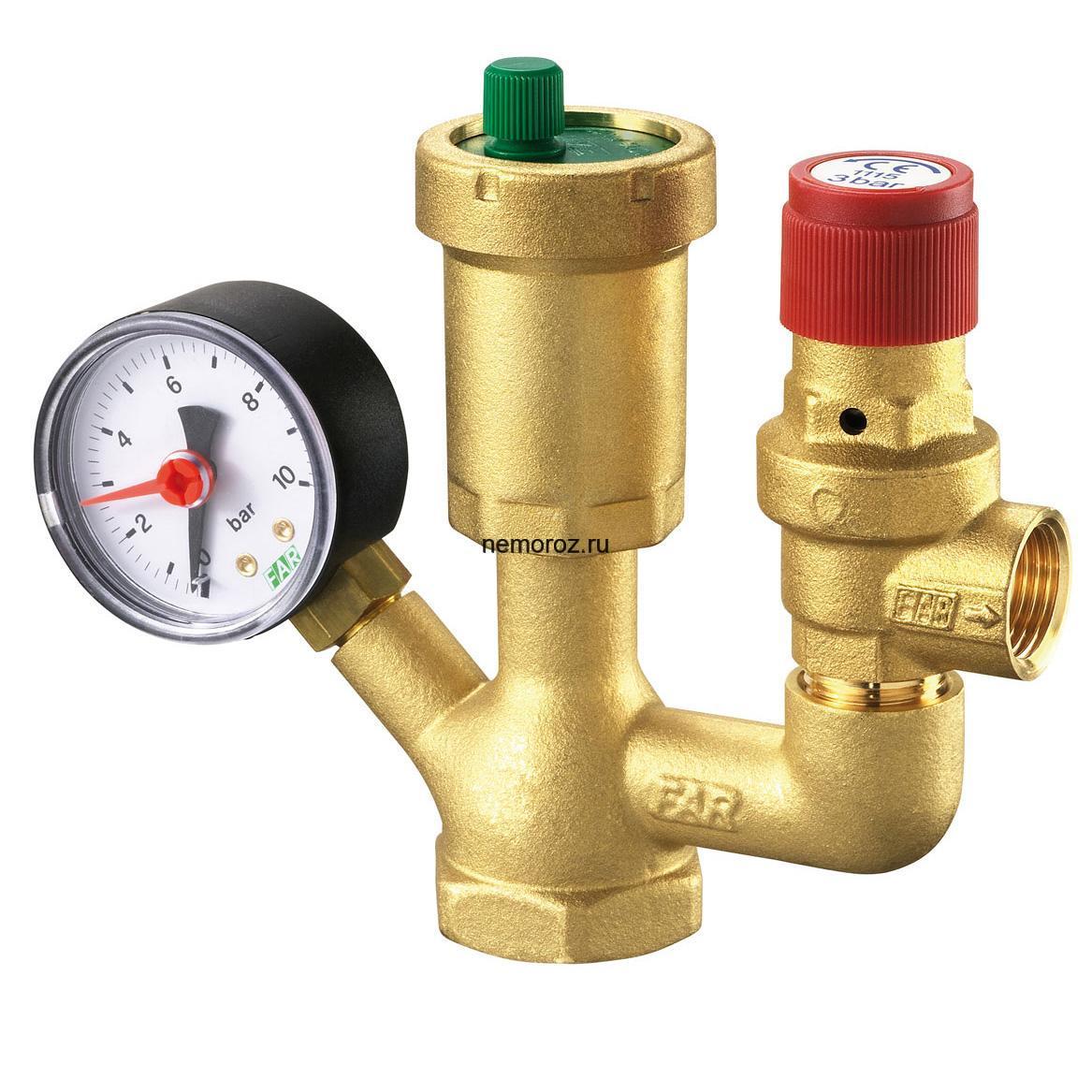

Может идти в составе группы безопасности или устанавливаться отдельно

Порог срабатывания определяется исходя из рабочего давления системы. Для нормальной работы он должен быть на 20-30% выше. Если ваше отопление работает при 1,2 Бар, то срабатывать клапан сброса избыточного давления должен при 1,45-1,55 Бар.

Не всегда есть возможность найти аварийный клапан с нужной величиной срабатывания. Можно либо взять с близкими параметрами, либо найти регулируемый (на 1,5 Бара есть).

Правила установки, регулярность замены

Устанавливается аварийный клапан всегда на подаче, после котла. При этом соблюдаются такие правила:

Если сбросной клапан устанавливается отдельно, перед ним ставится манометр — для контроля за состоянием системы.
Ставится на расстоянии 20-30 см от котла.
Отвод делают трубой того же диаметра, что и трубопровод подачи. Для максимально точного определения давления он может иметь небольшой уклон в сторону котла.
Между котлом и подрывным клапаном нельзя ставить запорные устройства (краны, обратные клапана и т.д.).
В системах с естественной циркуляцией это устройство ставят в самой высокой точке системы.

Ставится недалеко от котла (во многих моделях стоит в самом котле, в некоторых котлах есть место под установку)

Для того чтобы сбрасываемый теплоноситель не вытекал на пол, на выходной патрубок можно надеть шланг. Его можно опустить в емкость или вывести в канализацию. Но в таком случае необходимо каким-то образом отслеживать срабатывание — поставить сигнализацию. Ведь он не просто так стравливает, а по какой-то причине.

Еще один важный момент: после нескольких срабатываний (5-6) клапан сброса избыточного давления надо заменить. Это связано с износом пружины. Устройство начинает работать некорректно. Стоит клапан немного, так что это ненакладно. Единственный неприятный момент — перед ним нельзя ставить запорные устройства. Поэтому снять аварийный клапан, можно только полностью остановив систему и снизив давление до атмосферного. Вот в этом вся загвоздка.

Где установить клапан сброса избыточного давления

Улучшить ситуацию можно, если поставить отсечные краны после подрывника. В этом случае хотя бы не придется сливать теплоноситель с системы, а только с котла, что уже не так страшно.

Почему подтекает аварийный клапан

В случае появления под предохранительным клапаном лужицы, надо проводить ревизию в системе. Если длительное время не обращать внимания на этот симптом, может даже взорваться котел. Так что сразу проверяем возможные причины:

Еще раз обращаем ваше внимание на то, что лужица под аварийным клапаном — повод для беспокойства и сигнал о том, что надо провести ревизию компонентов системы, отвечающих за стабилизацию давления.

Предохранительный клапан в системе отопления: сбросной и аварийный

При резких перепадах температуры теплоносителя в трубах возникает избыточное давление, которое может привести к их разрыву или деформации. Кроме того, во время эксплуатации отопительной системы могут возникать различные сбои, что также может привести к скачку давления в теплосети. Исключить такую ситуацию позволяет монтаж предохранительного клапана в системе отопления.

Устройство относится к группе безопасности отопительных приборов и служит для предотвращения различных повреждений. С помощью таких механизмов также может осуществляться регулировка температуры жидкости в теплосети.

Типы предохранителей

Предохранительный клапан для систем обогрева имеет несколько разновидностей, отличающихся по принципу работы и выполняющих различные функции:

сбросной;
обратный;
воздушный;
регулирующий;
перепускной.

Сбросной

Устройства сбросного типа заранее рассчитываются на определенное давление, при превышении которого происходит удаление лишнего теплоносителя. Для стравливания избыточного давления предусмотрено специальное сливное отверстие, которое закрыто при нормальных условиях. При повышении давления выше безопасного, мембрана поднимается напором теплоносителя выше отверстия аварийного сброса давления, и избыток жидкости просто удаляется из системы.

Обратный

Устройство служит для предотвращения смены направления движения жидкости в контуре. Суть работы предохранителя проста. Специальный запорный механизм позволяет воде двигаться только в одном направлении – в нагревательный бак. Кроме того, при повышении давления в трубопроводах через «носик» клапана происходит сброс излишков воды. Для того чтобы вода не выливалась на пол, рекомендуется на выходное отверстие клапана надеть сбросной патрубок и вывести его в канализацию.

Подпружиненный

В подпружиненных обратных устройствах заслонка пропускного отверстия закрывается с помощью прижимной силы пружины. Поток воды давит на мембрану, приподнимая пружину и открывая пропускное отверстие. В случае возвратного тока жидкости, что недопустимо, если используется закрытая схема отопления, пружина давит на мембрану сверху, закрывая отверстие. Давление с обратной стороны еще более усиливает прижимную силу, не допуская смены направления движения потока.

Шаровый

Имеет в основе тот же принцип, но вместо пружины и затвора используется стальной шар, закрывающий сливное отверстие под действием силы тяжести. Это накладывает некоторые ограничения. Так, например, его можно использовать только на горизонтальных участках отопления.

Воздушный

Помимо избыточного давления в системе отопления существует еще проблема возможного образования воздушных пробок. В основном такая проблема возникает, если теплоносителем выступает вода. Дело в том, что в воде комнатной температуры содержится некоторое количество растворенного воздуха, который высвобождается в процессе нагрева. Установка воздушного предохранительного клапана для отопления в замкнутой системе предотвратит скопление воздуха, перекрывающего движение воды.

Принцип действия

Устройство работает по следующему принципу: в специальной капсуле находится поплавок, когда в системе отсутствует воздух, он находится в поднятом состоянии. При завоздушивании теплосети, уровень воды в капсуле понижается, а поплавок опускается, открывая затвор, выпускающий воздух из системы обогрева. Аварийный спуск воздуха может осуществляться вручную либо автоматически.

Регулирующий

Регулирующий клапан устанавливается перед радиаторами. Он выполняет функцию контроля температуры. Работает по принципу сужения пропускного отверстия при увеличении температуры теплоносителя вплоть до полного перекрытия потока, направленного в батареи. Таким образом становится возможной температурная регулировка систем обогрева, что позволяет сократить перерасход энергии и поддерживать температуру помещения на комфортном уровне.

Перепускной

Регулирующие термоклапаны для отопления помогают удерживать температуру в заданных пределах, не допуская перегрева помещения, сужая либо перекрывая поток теплоносителя, ведущий в радиаторы. Такой принцип может привести к ряду проблем.
Например, если схема отопления в доме предусматривает несколько помещений с радиаторами, а поток теплоносителя перекрыт, то его циркуляция останавливается, что может привести либо к неравномерному прогреву разных помещений, либо к повреждению насоса принудительной циркуляции. Для решения таких проблем используется перепускной клапан.

Перепускной клапан выполняет задачу сохранения равномерного тока теплоносителя. Для этого при повышении давления в трубах он перенаправляет его избыток в обратный контур. Теплоноситель не удаляется из системы обогрева. Перепускной предохранитель способен работать в постоянном режиме, а не так, как обратный, выполняющий сброс давления только на пиках повышения объема теплоносителя.

Таким образом установка предохранительного клапана для системы отопления закрытого типа крайне важна. Выбор подходящего устройства зависит от функций, которые будут на него возлагаться.

Предохранительный клапан на отопление | Блог инженера теплоэнергетика

Здравствуйте, уважаемые друзья! Предохранительный клапан в системе отопления, как следует из названия, предохраняет внутреннюю систему отопления от разрушения. Так как критичным для радиаторов считается давление 6 ксм/см2, или примерно 6 бар, то предохранительные клапаны для систем отопления многоквартирных домов выпускаются именно на это давление.

Для частных домов клапаны обычно выпускаются на срабатываемое давление 3 бара. В частном доме, как правило, давления не выше 3 бар для работы системы отопления хватает вполне. Есть также предохранительные клапаны и выше 6 бар, то они используются в основном на технологическом оборудовании теплоисточников.

В системах отопления зданий чаще всего применяется пружинные предохранительные клапаны. Принцип действия такого клапана состоит в противодействии силы натяжения пружины клапана давлению воды. То есть сила натяжения пружины настроена на давление 6 бар, и как только давление воды в трубопроводе превысит 6 бар, клапан начинает срабатывать, сбрасывая воду. На фото показан предохранительный клапан в разобранном виде.

Также на предохранительном клапане желательно устанавливать отводящую трубу, для того чтобы вода сбрасывалась на пол, а не фонтанировала, в случае срабатывания, по помещению ИТП.

В тепловом пункте (теплоузле) предохранительный клапан, как правило, устанавливают на обратном трубопроводе перед выходом из теплового пункта. Почему так? По подающему трубопроводу в ИТП внутренняя система отопления здания в течение отопительного сезона относительно защищена регулятором давления или шайбой. Также относительной защитой можно считать сопло элеватора (если он есть).

Со стороны обратного трубопровода получается самое слабое место. И в случае скачков давления, или не дай бог, гидравлического удара, внутренняя система отопления (особенно радиаторы) попадает под риск разрушения.

Что еще можно сказать про предохранительный клапан в системе отопления? Еще лет шесть-семь назад инспектор теплоснабжающей организации не так строго требовал наличие предохранительного клапана в тепловом пункте, и вполне можно было обойтись гарантийным письмом по этому поводу. Сейчас же в большинстве случаев наличие предохранительного клапана обязательно, и без него вы просто не сможете сдать тепловой узел и получить наряд на подключение теплоснабжения. Теплоснабжающая организация таким образом подстраховывается от своих возможных «косяков». Так как скачки давления возможны только со стороны внешней сети, то есть теплоснабжающей организации. Но это только мое частное мнение. А в пункте 9.1.1. «Правил технической эксплуатации тепловых энергоустановок» говорится о том, что в тепловых пунктах предусматривается размещение арматуры для защиты местных систем от аварийного повышения параметров теплоносителя.

Предохранительный клапан — рекомендации по выбору и установке. Жми!

В процессе работы отопительного котла любой конструкции на любом виде топлива происходит нагрев как теплоносителя (воды либо специального антифриза), так и элементов, составляющих систему отопления.

Этот процесс неизбежно приводит к скачкам давления в системе. Кроме естественных колебаний давления могут быть и чрезвычайные. Например, если в системе отопления циркуляция воды происходит под действием наноса, и насос этот по каким-либо причинам выходит из строя, а горение топлива в котле продолжается, происходит закипание теплоносителя и резкий рост давления.

Причём давление может вырастать до значений критических для материала котла, труб и отопительных радиаторов. Взрыв в котельной, к сожалению – не редкость в нашей стране. Для того чтобы отопление дома было безопасным, в систему монтируется специальное устройство – предохранительный клапан.

Виды и конструкция

Рассмотрим основные виды предохранительных клапанов в системе отопления.

Сбросной предохранительный клапан работает по принципу простейшего защитного устройства – теплоноситель, или образующиеся в процессе работы газы при достижении определённого порога избыточного давления приподнимают подпружиненную мембрану и покидают систему. Иногда вместо термина «сбросной» или «предохранительный» особенно от специалистов старой школы можно услышать слово «подрывной».

Обратный клапан, как и предыдущий служит для сброса излишнего давления, а кроме того позволяет рабочему телу циркулировать по трубам только в одном, заданном проектом направлении.

Пружинный предохранительный клапан также защищает отопительную систему и отличается лишь возможностью регулировать сжатие пружины, прижимающей тарелку клапана, таким образом происходит настройка момента сработки устройства.

Шаровый аварийный клапан отличается феноменальной простотой конструкции, а следовательно надёжностью: отверстие закрывает силой собственного веса обычный стальной шар, величина давления срабатывания клапана рассчитана заранее и зависит от веса шара и диаметра отверстия.

Воздушный клапан призван освобождать элементы системы от образующихся в процессе работы газов, создающих пробки и нарушающих нормальную работу отопления.

В специальной камере установлен особый поплавок, который, будучи погружённым в жидкость и благодаря закону Архимеда, стремясь всплыть, перекрывает расположенное вверху отверстие. Но как только камера наполняется газами, архимедова сила исчезает и поплавок под действием силы гравитации перемещается вниз, приоткрывая отверстие, через которое газы покидают камеру. Камера наполняется жидкостью, и процесс повторяется.

Ответ на вопрос «какие краны лучше ставить на радиаторы отопления» находится здесь: https://teplo.guru/radiatory/otopleniya-kranyi.html

Экономия энергоресурсов в условиях стремительно тающих запасов природных источников энергии – тренд нашего времени.

Для того чтобы понизить температуру в комнате при работающей системе отопления можно поступить, как это делали во времена развитого социализма – открыть все форточки и двери, а можно снизить потребление радиаторами теплоносителя. Сделать это позволяет регулирующий предохранительный клапан.

Трехходовой клапан это по сути — комбинация трёх разных приборов: собственно предохранительного (сбросного) клапана, манометра для визуального контроля за состоянием давления в системе, а также воздушного клапана. Вся комбинация собрана в одном корпусе и является надёжной защитой котла отопления.

Советы по установке

Схема установки предохранительного клапана в закрытой системе отопления. (Для увеличения нажмите)

Безотказная и безаварийная работа системы отопления частного дома, производственного здания, офиса и т.д. будет зависеть не только от правильно выбранных элементов.

Для того чтобы не было сбоев в работе все приборы необходимо грамотно разместить. Вот несколько советов, где размещать предохранительные клапаны:

Клапаны, предназначенные для защиты от повреждений из-за скачков давления лучше всего ставить на магистрали «от котла в систему».
При установке клапанов, предусматривающих сброс давления путём выпуска теплоносителя (сбросной, обратный, пружинный, шаровой) стоит позаботиться о том, куда именно будет происходить сброс лишней жидкости. Лучше смонтировать специальный шланг сброса в канализацию, обезопасив помещение от возможного розлива теплоносителя.
Очень часто причиной скачка давления бывает завоздушенность системы. Смонтировав предохранительный клапан, но не предусмотрев воздушный, потребитель будет нести постоянные убытки в виде потерь теплоносителя, не решая проблемы.
Воздушный, трёхходовой клапаны необходимо устанавливать в самой высокой точке системы отопления, тогда клапан будет наиболее эффективно удалять газы. Наилучшие результаты достигаются, когда такая точка предусмотрена сразу на выходе из котла горячего теплоносителя.
В сложных системах отопления, имеющих несколько контуров и предусматривающих возможность полностью отключать некоторые из них, место установки защитного клапана должно быть выбрано обязательно до перекрывающих вентилей. Никакая другая запорная арматура также не должна находится между защитным клапаном и котлом.

Статья, посвящённая балансировочному клапану, расположена здесь: https://teplo.guru/elementy/ustroistva/balansirovochnyiy-klapan.html

Смотрите видео, в котором опытный пользователь демонстрирует устройство предохранительного клапана для системы отопления и дает советы по его использованию:

Оцените статью: Поделитесь с друзьями!

Для чего нужен предохранительный клапан системы отопления

Клапан предохранительный для системы отопления

Система водяного отопления включает в себя несколько групп элементов. Причем некоторым из них обыватели не придают особого значения. Взять, например, группу безопасности, состоящую из предохранительного клапана системы отопления и расширительного бачка. Может показаться, что оба элемента играют не самую главную роль. Но без них не обойтись. Не зря же их отнесли к группе безопасности, а значит, их выбору и правильному монтажу нужно уделить особое внимание.

Рассмотрим каждый прибор отдельно и выясним, для чего он нужен, и какие функции на него возложены.

Предохранительный клапан

Название прибора говорит само за себя. Основная его функция — это сброс непредвиденных нагрузок, которые могут возникнуть при тех или других обстоятельствах. Плюс дополнительно регулировка потока теплоносителя.

Кстати, устанавливать его можно на любом участке трубопровода. При этом важно не место, а удобство обслуживания, если такая необходимость вдруг возникнет.

Виды предохранительных клапанов

Самый простой вариант — это муфтовые предохранители из латуни. Конструкция их проста — с двух сторон нарезана резьба, а клапан представляет собой подпружиненный шток с прокладкой из EPDM. Это прямоточная модель, клапан которой открывается под давлением потока теплоносителя. Обратное давление перекрывает магистраль. Это один из самых дешевых приборов, но служит он очень долго, что проверено временем.
Есть еще один латунный вариант, но с более сложной конструкцией, где трубы подключаются в перпендикулярных плоскостях. Здесь используется шток и пружина из нержавеющей стали. Устанавливают его непосредственно после циркуляционного насоса. Принцип действия такого устройства достаточно прост. Давление теплоносителя сдавливает пружину, которая начинает давить на шток. Тот открывает канал, через который теплоноситель выдавливается наружу из системы, спасая ее от разрывов труб и других элементов. Кстати, максимальная температура, которую может выдерживать клапан, составляет 120С.
Существует большое количество разновидностей обратных клапанов, которые также входят в группу предохранительных. Их основная функция — не дать осуществиться противотоку теплоносителя, если в системе вдруг падает давление.

Есть несколько основных видов — дисковые, шаровые, флажковые и прочие. Но все они делятся на подпружиненные и беспружинные. С первыми все понятно — там основной упор делается на силу противодействия пружины. Второй вид — это когда возврат запорного элемента происходит под действием собственной массы.

Трехходовые клапаны. Этот вид запорной арматуры устанавливается в отопительные системы, где предусмотрены низкотемпературные контуры. К примеру, когда в схеме есть конденсационный котел. В настоящее время производители выпускают такой вид клапанов с ручным переключением или с электрическим. Во втором случае необходимо подключать прибор к сети переменного тока напряжением 220 вольт.

Трехходовые клапаны

Давайте подробнее остановимся на трехходовых клапанах, потому что потребители редко с ними сталкиваются, и многим они просто неизвестны. В их конструкции три отверстия — два выходных и одно входное. Поток теплоносителя регулируется заслонкой, которая может быть в виде штока или шара. Вращательное движение перераспределяет поток движущейся жидкости.

Мы уже упоминали о конденсационных котлах, но трехходовые клапаны используются не только в этих системах. Очень часто их применяют, когда от одного нагревательного котла работают разные системы отопления. К примеру, «теплые полы» и обычные радиаторы. Понятно, что для теплого пола не нужно нагревать теплоноситель до очень высокой температуры. Но что делать, если котел один, и греет он горячую воду до стандартной для всей системы температуры?

В этом случае трехходовой клапан выполняет сразу несколько функций:

Во-первых, он разделяет участки.
Во-вторых, разграничивает плотность потока по ветвям.
В-третьих, с его помощью происходит смешивание теплоносителя из магистрали подачи и обратки, до того как последний будет подан в систему отопления «теплый пол». То есть в половое отопление вода будет поступать с более низкой температурой, чем на радиаторы.

Несколько рекомендаций. Берите модель с сервоприводом. Это избавит вас от необходимости постоянного контроля над температурой теплоносителя. Подобное устройство является автоматическим и работает от датчика, вмонтированного в низкотемпературный контур. Изменение температуры влечет за собой срабатывание запорного устройства, которое открывает или закрывает подачу воды из обратной магистрали. Так что все просто.

И последнее. Сервопривод может входить в комплектацию клапана или продаваться в качестве отдельного элемента. А сами клапаны изготавливают из стали, чугуна или латуни. Последние используются в системах отопления жилых помещений.

Расширительный бачок

Бойлеры косвенного нагрева с расширительным бачком

Для начала давайте выясним, что это такое. Это небольшая емкость, которая вмонтирована в систему отопления и заполнена воздухом. Она предназначена для того, чтобы сбросить давление теплоносителя, когда будет происходить его расширение при нагревании.

Существует две основные системы, которые напрямую связаны с расширительным баком — открытая и закрытая. Открытая система используется, если теплоноситель в отоплении циркулирует естественным путем. То есть происходит непосредственный контакт горячей воды с воздухом. Точка контакта и есть расширительный бачок.

В этом случае расширительный резервуар выполняет сразу две функции:

Скрывает расширяющийся объем нагретого теплоносителя.
Позволяет удалять воздух, который скапливается в системе отопления. Вот почему в открытой схеме все магистрали делаются под небольшим углом.

Закрытая система отличается полной герметизацией соединений. Бачок в этом случае — не исключение. Он работает по прямому назначению, то есть вмещает в себя увеличивающийся объем горячей воды. А что будет, если предел прочности бака на давление вдруг превысит максимальный? Система из закрытой станет открытой, то есть где-то произойдет разрыв. Это может быть труба или тот же бак.

Обе конструкции имеют очень серьезные отличия. К примеру, расширительный бак в открытой системе отопления — это емкость с крышкой. Но последняя играет роль прикрытия от мусора и никоим образом не обеспечивает герметизацию. К тому же такая конструкция не спасает от испарения теплоносителя, поэтому его периодически добавляют. Закрытый вариант — это герметичная емкость, внутри которой размещена мембрана. Именно она создает барьер, который не пропускает кислород в систему отопления частного дома.

Как видите, подбор расширительного бака не так сложен, как может показаться на первый взгляд. Здесь важно учитывать тип системы отопления и объем теплоносителя. Ведь считается, что объем расширительного бачка должен быть около 10% от общего объема теплоносителя.

Где устанавливать расширительный бак

Где установить бак для системы

Это не самый сложный вопрос, но все-таки некоторые нюансы в нем есть. Если в вашем доме сооружена открытая система отопления с естественной циркуляцией теплоносителя, то расширительный бачок устанавливается выше всех остальных элементов отопления.

В закрытой системе бак можно располагать на участке, где вмонтирован циркуляционный насос. Тем самым решается вопрос ламинарного показателя давления, поскольку именно на этом участке он самый большой. Но в случае с выводом воздуха этот бачок роли не играет. Да и в закрытой системе это неважно. Но если проблемы все-таки возникают, их можно решить, установив краны Маевского на радиаторы.

Полезные советы

Уже не раз говорилось, что объем расширительного бачка должен быть равен 1/10 объема теплоносителя. Конечно, иногда точно определить последний показатель сложно, поэтому проводится примерный расчет, к которому добавляется несколько процентов на запас.
В закрытых бачках уже есть небольшое давление, которое создается в заводских условиях. Оно равно 1,5 кг/см². Давление в системе отопления доходит до двух атмосфер (кг/см²). Увеличить давление в баке можно, накачав в него воздуха через специальный ниппель, который присутствует в конструкции бачка.
В продаже сегодня можно встретить бачки разной окраски. Красные предназначены для отопления, а синие — для водопровода.
Установка расширительного бака в системе отопления производится таким образом, чтобы теплоноситель поступал в него сверху. Тем самым можно избежать попадания воздуха в систему трубопроводов.
Если установленный предохранительный клапан срабатывает очень часто, то с объемом бака вы ошиблись в меньшую сторону. Но не стоит сразу же его демонтировать и менять на новый большего объема. Стоит просто рядом установить еще один меньших габаритов.
В современных газовых котлах, особенно настенного исполнения, уже есть в комплекте расширительные бачки. Поэтому, перед тем как приобретать последний, убедитесь в его наличии или отсутствии.

Еще один вопрос, который часто звучит на строительных форумах, касается изготовления расширительных бачков своими руками. Никаких возражений по этому поводу нет. Важно лишь правильно соблюсти параметры резервуара. Но запомните, что самодельные емкости можно устанавливать только в открытую систему отопления. Изготавливать их можно из металлических листов или пластмассовых емкостей с толстыми стенками. Главное — никаких протечек в местах стыков.

Расширительный бачок закипел

Система отопления с насосной циркуляцией

Это уже серьезное дело. Такое иногда случается, если монтажом отопительной системы занимаются дилетанты.

Причины две:

Неправильно подобранный диаметр трубы основной магистрали. Он должен быть не меньше 32 миллиметров. Оптимально, если радиаторы врезаются без разрыва магистрали, а подсоединяются параллельно ей.
Если отсутствует уклон ветвей. Обычно после котла устанавливается так называемый разгонный коллектор. От него вверх поднимается вертикальный стояк, на котором устанавливается расширительный бачок. Все остальные магистрали прокладываются под небольшим углом. Если что-то нарушить, бачок обязательно закипит.

Что делать, если эта проблема возникла, а переделку проводить слишком затратно или не хочется? Вариант один — установить циркуляционный насос на обратную магистраль около котла. Он прекрасно себя будет чувствовать и в открытой отопительной системе.

Заключение по теме

Как видите, группа безопасности — это необходимые элементы, которые напрямую влияют не только на эксплуатацию отопления, но и на показатель эффективности. Исключите один из них, и у вас появится короб проблем, которые решить другими путями невозможно. А если возможно, то очень дорого.

9 основных клапанов для систем отопления. Какие особенности и для чего служат?

В систему отопления зачастую входят механизмы регулирования и механизмы обеспечивающие безопасность эксплуатации. По другому их называют клапанами систем отопления. При помощи данных элементов регулировки происходит изменение параметров теплоснабжения, они также обеспечивают стабильное функционирование и производят автоматическую настройку. Рассмотрим клапаны и регуляторы системы отопления, так как предназначения и функции у них различаются.

Трехходовой клапан отопления

Обычно автоматикой котла не может быть обеспечена потребность в воде с разной температурой для нескольких контуров системы отопления. На помощь приходит трехходовой термостатический смесительный клапан системы отопления, который поддерживает необходимые тепловые параметры теплоносителя в контурах системы отопления, а также малом контуре системы.
На вид клапан походит на простой тройник, металл — бронза или латунь. Вверху данного тройника устанавливается регулировочная шайба, под которой имеется материал чувствительный к перепаду температур. И при необходимости он давит на рабочий шток, выходящий из корпуса. Основная задача клапана основана на удержании температуры теплоносителя на выходе в заданных пределах, путем добавления холодной или горячей воды. При неподходящих температурных изменениях, внешний привод клапана давит на шток. Далее конус выходит из седла и открывается проход между всеми каналами. В ходе работы, контроль за трехходовым клапаном согласно температуре исполняется наружным приводом.

Обратный клапан отопления

В сложной системе отопления присутствует довольно большое количество вспомогательных элементов, задача которых обеспечить надежность и бесперебойность работы. Одним из этих элементов является обратный клапан системы отопления. Обратный клапан ставят для того, чтобы не было протока в обратную сторону. Его элементы обладают очень большим гидравлическим сопротивлением. В связи с этим обстоятельством существуют ограничения по использованию обратных клапанов в системе отоплении с естественной циркуляцией. В такой системе слишком малое давление. При минимальном давлении необходимо ставить гравитационные клапаны с поворотной заслонкой, некоторые из них могут срабатывать при давлении в 0,001 Бар. Основная деталь обратного клапана — это пружина, применяемая почти во всех моделях. Именно пружина перекрывает затвор при изменении нормальных параметров. Это и являет собой принцип работы обратного клапана.

Необходимо учитывать рабочие параметры в той или иной системе отопления. В связи с чем подбирать клапан системы отопления, который имеет необходимую упругость пружины.
Применяемая в отопительных системах запорная арматура обычно изготавливается из следующих материалов: сталь; латунь; нержавеющая сталь; серый чугун.
Обратные клапана подразделяются на следующие виды: тарельчатые; лепестковые; шаровые; двустворчатые. Различаются эти виды клапанов запирающим устройством.

Регулирующие (запорно-регулирующие) клапаны отопления

Регулирующие и запорно-регулирующие клапаны отопления осуществляют систематическое изменение потока теплоносителя, от максимума до минимума, при открытом и закрытом положении клапана. Отсечные или запорные клапана управляют теплоносителем дискретно при полностью открытом или полностью закрытом положении затвора. В состав регулирующего клапана входят три основные блока: корпус, дроссельный узел и привод клапана. Запирающим и регулирующим элементом клапана является дроссельный узел. При выборе втулки, седла, плунжера следует обращать внимание на условия эксплуатации клапана. Учитывается среда и ее температура, наличие примесей, пропускная способность. Основным и важным значением в работе клапана является правильное направление подачи рабочей среды. Обычно оно промаркировано стрелкой на рабочей поверхности корпуса.

Термостатический клапан

В современных реалиях терморегулирующий вентиль — это предварительная норма современного и надежного оборудования в системе отопления. Температура вентиля автоматически регулируется. Работа смесительного клапана системы отопления для радиаторов заключается в ограничении уровня подачи на отдельный радиатор отопления. Шток вентиля производит движения на открытие и закрытие отверстия. Через это отверстие происходит поступление теплоносителя в радиатор. При нагревании вентиля с термостатической головкой, осуществляется закрытие входного отверстия, вследствие чего уменьшается расход теплоносителя. Вентиль терморегулирующийся постоянно изменяет свое положение. И немаловажным фактором является качество материалов на основе которых изготавливается данное изделие. Изделие может выходить из строя из-за заедания штока, а также значительной коррозии и прорыва уплотняющих материалов. Но и в случае выхода терморегулирующего вентиля из строя можно продлить срок его эксплуатации, заменив термостатический элемент.

Клапана системы отопления с термоголовками отличаются в зависимости от формы и варианта подвода к системе теплоснабжения. Они могут быть угловые при подводе к радиаторам с пола, также бывают прямые, которые соединяют трубы с батареей относительно поверхности стены. Осевые, в основном, при соединении труб из стены к батареи. При боковом подключении батарей необходим специальный комплект. В нем используются термостатические головки и клапана. Заведомо батареи идущие с нижним подключением, оборудованы вкладышами клапанного типа.

Регулятор давления

Работа батарей и насоса нарушается в следствии высокого либо низкого уровня давления. Избежать данного негативного фактора поможет правильный контроль в системе отопления. Давление в системе играет значительную роль, оно обеспечивает гарантию попадания воды в трубы и радиаторы. Потери тепла сократятся, если давление будет стандартным и поддерживаться. Здесь приходят на помощь регуляторы давления воды. Их миссия, прежде всего, охранять систему от слишком большого давления. Принцип работы этого устройства основан на том, что клапан системы отопления, находящийся в регуляторе, работает как выравниватель усилий. От типа давления регуляторы классифицируются на: статистические, динамические. Выбирать регулятор давления необходимо основываясь на пропускную способность. Это способность пропускать нужный объем теплоносителя, при наличии необходимого постоянного перепада давлений.

Перепускной клапан отопления

Для сброса рабочей среды служит перепускной клапан терморегулятора системы отопления, который функционирует в обратку при значительном повышении давления. Как правило давление растет за счет достижения установленной в ручном режиме максимальной температуры, подача теплоносителя в радиатор снижается, в следствии чего давление и повышается. Перепускные клапаны системы отопления, в основе своей, предназначены для того, чтобы обеспечить стабильную разность между обратным и подающим трубопроводом. При уменьшении тепловой нагрузки, термостатические вентили закрываются, что приводит к перепаду давления между трубопроводами. В следствии использования перепускного клапана снижается нагрузка на насос, увеличивается температура в обратке, происходит защита котла от коррозии. Область применения перепускного клапана системы отопления довольно широка, он также используется для предотвращения шумообразования терморегуляторов. Установка перепускных клапанов осуществляется не только у нерегулируемого насоса, но и на перемычки стояков.

Клапаны предохранительные

Источником опасности является любое котельное оборудование. Котлы считаются взрывоопасными, так как имеют водяную рубашку, т.е. сосуд под давлением. Одно из самых надежных и распространенных предохранительных устройств, сводящее опасность до минимума — это предохранительный клапан системы отопления. Установка данного приспособления обусловлена защитой систем отопления от избыточного давления. Зачастую такое давление возникает в результате закипания воды в котле. Предохранительный клапан ставится на подающем трубопроводе, как можно ближе к котлу. Клапан имеет довольно простую конструкцию. Корпус изготовлен из латуни хорошего качества. Основным рабочим элементом клапана является пружина. Пружина в свою очередь действует на мембрану, которая закрывает проход наружу. Мембрана выполнена из полимерных материалов, пружина из стали. Выбирая предохранительный клапан следует учитывать, что полное открытие происходит при повышении давления в отопительной системе над значением на 10%, а полное закрытие при снижении давления ниже срабатывания на 20%. В следствии данных характеристик необходимо выбирать клапан с давлением срабатывания выше 20-30% от фактического.

Балансировочный клапан

Балансировочный клапан системы отопления предназначается для регулирования проходимого теплоносителя. Жидкость потребляется в зависимости от давления. Чем больше давление, тем больше потребляется жидкости. Установка данного прибора происходит на стояках. Отбалансированная система обеспечивает беспрерывную работу. Ручной клапан используется как диафрагма, автоматический поддерживает давление и потребление в стояках. Ручной балансирный клапан может перекрывать систему. Конструкция представляет собой устройство вентильного типа. Ручные клапаны могут устанавливаться в паре с запорными.

Регулятор расхода

Установив приборы учета энергии, закономерно возникает вопрос, как можно регулировать и контролировать подачу теплоносителя, ограничивать или добавлять его расход. Для этого существуют всевозможные автоматические регуляторы, применение которых позволяет экономить, они работают от датчиков температуры наружного воздуха и датчиков обратного трубопровода. Еще одно преимущество регуляторов температуры — это контроль температуры непосредственно в месте установки радиатора, в отличии от других устройств. Данное преимущество дает приоритет в получении равномерного температурного фона для комфортного пребывания в помещении. Регулятор предотвратит перегрев воздуха в помещении, чего не всегда смогут отследить датчики на централизованной автоматике. Представляется возможность регулировать температуру для каждой комнаты в отдельности. Иногда решая вопрос регулировки устанавливают обычные краны. Конечно данное решение уменьшает финансовые затраты, но лишает ряда полезных преимуществ. У крана ограниченная функциональность на открытие и закрытие. Существует опасность остановить или завоздушить стояк. Регулируя отопление при помощи кранов невозможно добиться необходимого температурного режима. Используя автоматические регуляторы можно наладить систему точно и эффективно.

Читайте так же:

перепускной обратный, сбросный клапан системы отопления, детали на фото и видео

Содержание:

1. Разновидности предохранительных клапанов

2. Особенности клапанов трехходового типа для отопления

Оборудуя систему отопления, важно не только продумать параметры ее главных функциональных частей (трубы, нагревательный котел и пр. ), но и уделить внимание ее малым составляющим и механизмам, от качества установки которых во многом будет зависеть теплоснабжение.

Элементом, отвечающим за безопасную работу, выступает предохранительный клапан в системе отопления, основная функция которого заключается в защите от потенциальных опасностей, связанных с перегрузкой системы, а также в контроле над циркуляцией теплоносителя. Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью.

О том, каким может быть сбросной клапан для отопления, а также об особенностях его устройства и подключения далее и пойдет речь.

Разновидности предохранительных клапанов

Если говорить о предохранителях муфтового типа, то они, как правило, изготавливаются из латуни и имеют по обеим сторонам резьбу. Функционирование такого клапана осуществляется с помощью удерживающей особый шток пружины. Оказывая на этот шток давление, он проходит внутрь, открывая проход.

В том случае, если сила на шток оказывается с обратной стороны, то блокировка усилится. Несмотря на кажущуюся простоту этого запорного оборудования, функционирует такой предохранительный клапан для отопления довольно долго, а стоимость имеет совсем небольшую.

Но есть и другой механизм, основным материалом для изготовления которого также служит латунь. Это устройство предназначено для уменьшения давления в системе. Такой обратный клапан для отопления имеет в своей конструкции пружину из нержавеющей стали и шток, изготовленный из устойчивого к высокой температуре пластика (прочитайте также: «Как работает обратный клапан для отопления, виды, правила установки»). Установка этого клапана в системе выполняется на участке за насосом циркуляции.

Принцип действия такого оборудования является следующим: на тарелку штока осуществляется воздействие теплоносителя, а тарелка давит на пружину, которая, в свою очередь, открывает проход. Однако в том случае, если показатель давления превышает допустимый параметр (обычно это 20 бар), то сама тарелка сжимается, доходя до штока, который, в свою очередь, открывает доступ наружу. Наибольшее допустимое значение температуры, при котором может эксплуатироваться такой обратный клапан в системе отопления, составляет 120°C.

Насос циркуляции – не единственное место, где может быть установлен перепускной клапан системы отопления. Это устройство также может монтироваться на механизмы, выполняющие функцию накопительных резервуаров, как, например, работающий от электрической сети бойлер. Принцип действия клапана в данном случае будет идентичным с той лишь разницей, что в конструкции также будет проделано специальное устройство, предназначенное для удаления воды. Весь процесс очень прост: особый флажок двигает в сторону шток, вследствие чего образуется проход.

Подобные модели характерны для канализационных систем, где требуется обеспечить защиту от обратного давления, причиной чему часто бывает таяние снега или обильные осадки. Если не принять нужные меры, уровень воды в канализации может подняться выше труб стока.

Принцип работы запорного устройства подъемного типа:

вода оказывает давление на заслонку;

заслонка поднимается, образуя отверстие и пропуская поток;

при падении давления шток движется вниз, что делает невозможным возврат потока.

Такой обратный клапан для отопления схема которого не несет в себе никакой сложности, очень часто эксплуатируется на производстве и в котельных.

Главной запорной частью дискового клапана выступает диск, который по отношению к потоку располагается под прямым углом и перемещается параллельно оси. Сконструировано устройство может быть как в виде муфты, так наподобие крепления фланцевого типа. Применяется в тех системах, давление в которых является сравнительно небольшим, а теплоноситель не загрязнен никаким вредными веществами.

Можно также встретить пружинный обратный предохранительный клапан на отопление. Называется он так из-за того, что заслонка движется в первоначальное состояние благодаря давлению, обеспечиваемому спиралью. В механизмах без пружины возврат заслонки осуществляется просто под давлением веса.

Выбирая тот или иной механизм, очень важно руководствоваться степенью засоренности воды, поскольку шток может заклинить из-за излишнего загрязнения.

Особенности клапанов трехходового типа для отопления

Трехходовой клапан в некоторой степени отличается как по назначению, так и по своему функционированию от такого устройства, как стандартный предохранительный клапан для системы отопления (детальнее: «Как работает трехходовой клапан – характеристики и правила установки термостатического смесительного клапана»). Используется данный элемент, в первую очередь, для того, чтобы вода в системах отопления, работающих при низкой температуре, могла охлаждаться. Работа этих механизмов может быть основана как на использовании ручного режима работы, так и на применении идущего от сети сервопривода.

Устройство трехходового клапана не имеет никакой сложности: конструкция включает в себя одно отверстие входа и два выходных отверстия. Регулировать подачу потока в них можно при помощи заслонки, представленной обычно шток или шаром, который способен направлять теплоноситель в нужное отверстие.

Монтируется такое оборудование в системах отопления низкотемпературного типа. Очень популярно его устройство в помещениях, где имеется так называемый «теплый пол» и отопительная батарея, при этом оба элементы функционируют он одного нагревательного котла.

Цена этой детали зачастую весьма немалая, но средства, потраченные на него, однозначно оправдают все ожидания. Такая арматура вместе с электронным сервоприводом позволит забыть о необходимости регулярного присутствия хозяев возле системы и позволит качественно отопить жилое помещение.

<br />

Более подробно ознакомиться с устройством клапанов для отопления и с особенностями их монтажа, а также понять принцип их функционирования можно, изучив различные фото этих устройств, которые всегда есть в наличии у изготовителей и у профессиональных специалистов, занимающихся установкой такой запорной арматуры.

Как найти клапан аварийного отключения

30 апреля 2018 г.

ПОЧЕМУ НЕОБХОДИМО ЗНАТЬ, ГДЕ АВАРИЙНЫЙ ВОДНЫЙ КЛАПАН?

Подобно тому, как знать, где найти электрический выключатель, вам нужно знать, где отключается основная подача воды в случае аварии с водопроводом.

В случае, если в вашем доме прорвется труба или возникнет другая чрезвычайная ситуация, главный запорный клапан подачи станет вашей лучшей линией защиты.Если вы не знаете, где находится запорный клапан, ваш дом может серьезно пострадать от воды.

РАЗМЕЩЕНИЯ ВАШЕГО оТсекающий КЛАПАН

Не существует однозначного простого или быстрого ответа на вопрос: «Где мой аварийный запорный клапан воды?» Место вашего отсечной клапан будет в значительной степени зависеть от расположения вашего водопровода, какой тип дома вы живете, и когда был построен ваш дом.

Лучший способ найти запорный клапан — это физически обыскать его у себя дома.Клапан может быть расположен внутри или за пределами вашего дома, но есть несколько распространенных мест для клапана, которые вы можете проверить в первую очередь.

ПРОВЕРИТЬ ПОДВАЛ

Запорные клапаны часто располагаются в подвале на расстоянии 3-5 футов от того места, где основная вода поступает в переднюю фундаментную стену. Кроме того, проверьте возле механического помещения или рядом с другими крупными приборами, такими как водонагреватель или печь.

В КОСМИЧЕСКОМ ПРОСТРАНСТВЕ

Если у вас есть свободное пространство, запорный вентиль может быть расположен рядом с водонагревателем или под кухонной раковиной.

ВНЕ ДОМА

Если запорный клапан не в подвале, ползания или механической комнате, вы должны рассмотреть возможность проверить вне дома. Клапан может находиться под землей в «яме» или рядом с границей участка.

ВЫБОР ИЗ НЕСКОЛЬКИХ КЛАПАНОВ

В некоторых домах, особенно в новых домах или в домах с системой пожаротушения, может быть более одного клапана. Обязательно закройте клапан, расположенный «ниже по потоку» от пожарного спринклера.

Дома без пожарных спринклеров, как правило, имеют только один клапан.

ЗАКРЫТИЕ КЛАПАНА

Самое важное при закрытии главного клапана — это убедиться, что клапан полностью закрыт.

Круглые «колесные» ручки — поверните ручку по часовой стрелке на полные или более полные обороты
Клапаны ручки уровня — повернуть на ¼, пока ручка не будет параллельна трубе

После закрытия клапана откройте кран на другой стороне дома, чтобы убедиться, что давление сброшено, а трубы пусты.

Отключить электрические водонагреватели и бойлеры при отключении водопроводной воды.Кроме того, убедитесь, что вы отключили газ и выключили термостат.

КОНСУЛЬТИРУЙТЕСЬ С САНТЕХНИКОМ

Если вы не знаете, где находится запорный кран воды в вашем доме, или если вы не знаете, как отключить основную воду в вашем доме, обратитесь к профессиональному сантехнику. Сантехники в First Class HVAC готовы помочь со всеми вашими сантехническими потребностями.

Рассмотрите план профилактического обслуживания системы HVAC первого класса, чтобы быть готовым к чрезвычайной ситуации с водопроводом в вашем доме. Звоните (302) 804-1309 сегодня.

Функция T&P клапана на водонагревателе

Сбоку или сверху резервуара водонагревателя есть клапан, соединенный с металлической или пластиковой сливной трубкой, направленной вниз. Клапан называется клапаном T&P или клапаном TPR для сброса температуры и давления. Если все идет хорошо, клапан TPR никогда не используется, кроме как во время тестирования. Но в случае аварии или неисправности этот клапан имеет решающее значение. Это может предотвратить взрыв водонагревателя.Понимание того, как работает T&P клапан, поможет вам поддерживать водонагреватель в идеальном состоянии и предотвратить возможное повреждение вашего дома.

Как работает клапан T&P

В соответствии со всеми сантехническими правилами, клапан T&P сбрасывает избыточную температуру и давление в водонагревателе, если любой из них достигает критической точки. Водонагреватель — это замкнутая система, и тепловое расширение — неизбежный факт как нормальной, так и ненормальной работы водонагревателя.

В стандартном водонагревателе вода нагревается газовой горелкой или электрическими элементами.Когда вода достигает температуры от 120 до 140 градусов по Фаренгейту, и вода, и металлический резервуар водонагревателя расширяются. Некоторое расширение — это нормально, но слишком большое расширение небезопасно. Когда температура достигает 210 градусов или давление достигает 150 фунтов на квадратный дюйм, правильно работающий T&P клапан открывается и выпускает горячую воду и пар через выпускную трубку.

Как устанавливается клапан T&P

Когда вы покупаете водонагреватель, клапан T&P обычно предварительно установлен.Входной патрубок с резьбой приваривается к боковой части бака, а клапан T&P навинчивается на него по часовой стрелке. Однако выпускная трубка, идущая вниз вдоль бака, предварительно не установлена.

Чтобы установить выпускную трубку, оберните полоску тефлоновой ленты по часовой стрелке вокруг резьбового конца выпускной трубки из ПВХ. Навинтите напорную трубку на клапан T&P сначала вручную, затем полностью затяните гаечным ключом. Будьте осторожны, чтобы не сорвать и не сломать T&P клапан или выпускную трубку, слишком сильно затягивая их.

Выпускная трубка должна указывать прямо вниз, заканчиваясь на несколько дюймов над полом. Рекомендуется разместить под водонагревателем поддон для водонагревателя, чтобы собирать медленные капли или ловить аварийные утечки воды.

Предупреждение

Поскольку клапан T&P используется редко, минеральные отложения могут со временем привести к его затвердеванию. Это серьезная угроза безопасности, потому что в случае скачка температуры или давления клапан T&P может не открыться должным образом, и водонагреватель может взорваться.

Проверьте клапан, чтобы предотвратить проблемы

Производители водонагревателей рекомендуют регулярно проверять T&P вентиль:

Убедитесь, что выпускная трубка надежно прикреплена. Носите обувь с закрытым носком, чтобы избежать ожогов.
Поместите ведро под сливную трубку.
Кратковременно потяните назад металлический рычаг клапана T&P, чтобы небольшое количество воды (около четверти стакана) вылилось в ведро.
Отпустите уровень и дайте ему вернуться в исходное положение.Если рычаг не возвращается на место, клапан неисправен и его необходимо заменить.

Общие проблемы с клапанами T&P

На самом деле есть только две проблемы, которые вам, возможно, придется решить с помощью клапана T&P: клапан, который заедает и не открывается и не закрывается должным образом, или клапан, который протекает из-за постоянного капания.

Работа с протекающим клапаном T&P

Когда клапан T&P протекает, это может быть связано с неправильной посадкой клапана в резьбовом отверстии резервуара.Это особенно вероятно, если утечка происходит сразу после замены старого клапана. Это можно исправить, отключив водонагреватель и дав ему полностью остыть, а затем сняв клапан и снова вставив его в отверстие бака.

Предупреждение

Водонагреватель, который периодически выпускает горячую воду и пар из клапана T&P, может быть настроен на слишком высокую температуру воды. Убедитесь, что температура воды находится в нормальном рекомендуемом диапазоне — около 120 градусов по Фаренгейту или не выше, чем около 150 градусов по Фаренгейту.

Фиксация залипающего клапана T&P

Клапаны T&P также могут застрять в нижнем (закрытом) или полностью выдвинутом (открытом) положении. Любое из этих состояний является потенциально серьезной проблемой. Когда он застревает вниз, клапан не может обеспечить сброс, если система достигает максимального давления; в результате бак водонагревателя может лопнуть. Когда он застрял в полностью выдвинутом положении, клапан T&P будет постоянно пропускать воду через сливную трубку, потенциально затопляя дом.

Липкость клапана иногда можно исправить, просто открыв и закрыв рычаг несколько раз. Покачивайте клапан T&P, осторожно потянув рычаг на себя. Подобно покачиванию ручки унитаза, этого действия может быть достаточно, чтобы открепить клапан. Если это не устранило проблему, замените клапан.

Соображения безопасности

В большинстве случаев клапан T&P прослужит столько же, сколько и сам водонагреватель, и исправить это несложно, если вы проведете ежегодное тестирование для раннего выявления проблем.Однако при работе с водонагревателем необходимо соблюдать осторожность, поскольку термостатический клапан может выйти из строя, если водонагреватель превысит максимальное давление или температуру. Если вы подозреваете, что проблема связана с давлением в резервуаре водонагревателя, наймите лицензированного сантехника для проверки водонагревателя.

Что такое клапан сброса давления на вашем водонагревателе?

Что такое предохранительный клапан давления на вашем водонагревателе?

Вы когда-нибудь задумывались, для чего нужен этот рычаг в верхней части вашего водонагревателя? Этот маленький рычаг, известный как предохранительный клапан температуры, защищает ваш водонагреватель от серьезной опасности.Так как же работает предохранительный клапан температуры и как правильно его обслуживать?

Что такое предохранительный клапан температуры?

Клапан сброса температурного давления — это клапан, который расположен где-то в верхней части водонагревателя. Клапан имеет рычаг, который можно поднимать или опускать, и выпускную трубу, которая проходит от клапана прямо вниз к нижней части водонагревателя.

Назначение предохранительного клапана температуры — выпускать воду и, в свою очередь, понижать давление внутри бака в случае, если температура или давление в вашем водонагревателе становятся слишком высокими.Без клапана сброса температурного давления ваш водонагреватель может взорваться, если температура или давление станут выше, чем рассчитан резервуар.

Как можно обслуживать предохранительный клапан давления?

Поскольку предохранительный клапан температурного давления играет такую важную роль для вашего водонагревателя, важно убедиться, что он работает должным образом. Для этого есть два основных способа:

1. Убедитесь в отсутствии утечек воды. Если вы заметили утечку воды из клапана сброса температурного давления или присоединенной к нему выпускной трубы, вероятно, клапан работает неправильно и, возможно, его необходимо заменить. Обязательно свяжитесь с таким подрядчиком, как Cabrillo, для проверки и ремонта клапана.
2. Ежегодно проверяйте клапан. Раз в год поднимайте рычаг на предохранительном клапане температурного давления и убедитесь, что вода выходит из выпускной трубы. Помните, что вода в резервуаре горячая, поэтому вы должны очистить место вокруг нее и дать воде безопасно стечь.Если вода выходит из трубы, ваш клапан исправен, и вы можете проверить его снова в следующем году.

Если у вас есть какие-либо вопросы о клапане сброса температурного давления или если вы хотите, чтобы водонагреватель обслуживался или устанавливался в вашем доме, свяжитесь с Cabrillo, вашей сан-францисской компанией по сантехнике, отоплению и охлаждению. Мы обслуживаем район Сан-Франциско и близлежащие города, такие как Лос-Альтос, Оринда, Морага и Менло-Парк.

Поделитесь этой историей, выберите платформу!

Комментарии закрыты.

Найдите аварийный запорный клапан подачи воды в вашем доме на случай аварии водопровода

Если что-то серьезно не в порядке с водопроводной системой вашего дома, например, прорвавшаяся труба, разбрызгивающая воду на ваши стены и пол, вы захотите как можно скорее остановить поток воды в вашем доме. Для этого вам нужно знать, где находится ваш аварийный запорный водяной кран и как им правильно пользоваться. Сегодня мы будем говорить о чрезвычайной воде запорного клапана в вашем доме, так что вы знаете, как найти и использовать его, если сантехническое бедствие ударов!

Что такое аварийный запорный клапан воды?

Аварийный запорный клапан воды — это клапан, который перекрывает подачу воды в ваш дом.Когда вы поворачиваете вентиль, вы можете остановить поток воды в свой дом и предотвратить серьезные утечки, которые могут серьезно повредить ваши стены, пол, мебель и многое другое.

Где находятся аварийные запорные краны воды?

В зависимости от вашего дома, ваш аварийный запорный кран воды может располагаться в одном из нескольких разных мест. Первое место на улице возле вашего водомера. Ваш водомер будет расположен сбоку от вашего дома или перед ним, рядом с улицей, и, скорее всего, он будет в закрытом ящике.В некоторых домах также есть запорный клапан для воды, расположенный там, где водопровод входит в дом.

Если у вас возникли трудности, определяя местонахождение вашего дома аварийно воды запорного клапана, не стесняйтесь связаться с Cabrillo и мы можем помочь вам найти его!

Ознакомьтесь с клапаном аварийного отключения воды

После того, как вы обнаружите аварийный запорный водяной кран, вы захотите узнать, как его правильно использовать. В то время как некоторые клапаны можно просто повернуть вручную, для многих клапанов для правильного поворота требуется гаечный ключ или метр.В любом случае, поворот клапана по часовой стрелке отключит подачу воды в ваш дом.

После того, как вы получили удобный с поиском и с помощью аварийного сброса воды запорный клапан, это идея хорошая, чтобы проверить это примерно раз в год. Это обеспечит не только правильное вращение клапана, но и то, что вы запомните, где он находится и как им пользоваться.

Также помните, что каждый раз, когда вы проверяете свой аварийный запорный клапан воды, вы должны полностью вернуть клапан до упора в положение «включено», чтобы снова включить воду.Если клапан даже немного прикрыт, это может вызвать снижение давления воды в вашем доме.

Если у вас есть какие-либо вопросы о чрезвычайной воде запорного клапана, или если вы хотите, водопроводную системы, обслуживаемой или установленной в вашем доме, контактный Cabrillo, ваш водопроводный Bay Area, отопление и кондиционирование воздуха компании.

Комментарии закрыты.

Что такое предохранительный клапан водонагревателя и для чего он нужен?

Год за годом водонагреватель играет важную роль в вашем доме.Ваш утренний распорядок не был бы таким же — или почти таким же удобным — без горячей воды. Однако водонагреватели и их компоненты не вечны. Профилактическое обслуживание является ключом к тому, чтобы ваш водонагреватель продолжал безопасно обеспечивать ваш дом горячей водой. В этой статье мы рассмотрим критически важный элемент безопасности вашего водонагревателя — предохранительный клапан водонагревателя.

Мы обсудим, что это такое, для чего он нужен и как обеспечить его работоспособность и защиту как вашего водонагревателя, так и вашего дома.

Посмотрите на свой водонагреватель профессионально.

Если ваш водонагреватель перестал работать, заполните форму, чтобы назначить бесплатную VIP-проверку сантехники здесь, в районе Чикаго. Наши сантехники доступны 24/7, чтобы помочь вам и вашему дому!

Что такое предохранительный клапан водонагревателя?

Название на самом деле буквальное. Это клапан, который сбрасывает избыточное давление в баке водонагревателя. Таким образом можно предотвратить повышение давления, которое может привести к взрыву резервуара и затоплению вашего дома.Это необычный, но необходимый механизм безопасности для вашего водонагревателя.

Что приводит к избыточному давлению в баллоне?

По мере того как ваш водонагреватель нагревает воду в баке, вода расширяется и образуется пар. Чем больше тепло, тем больше происходит расширение. Это расширение оказывает давление на внешние стенки резервуара, но этого следовало ожидать. Некоторая степень избыточного давления уходит через водопроводные трубы, подключенные к водонагревателю. В противном случае срабатывает предохранительный клапан.Выпуская часть горячей воды и воздуха, клапан снижает давление до безопасного уровня.

Для справки: нормальное давление воды внутри бака водонагревателя составляет 50-100 фунтов на квадратный дюйм.

Что может пойти не так?

Если клапан сброса давления не открывается, давление может продолжать расти внутри резервуара после потолка в 100 фунтов на квадратный дюйм. Бак из тяжелого металла может выдерживать сильное повышение давления, но в конечном итоге у него есть свои ограничения. Результат может быть взрывоопасным, так как резервуар прогибается, и горячая вода заливается наружу.

Если на вашем водонагревателе установлен клапан аварийного отключения, разрыв будет обнаружен, и подача воды автоматически отключится. В противном случае вы потенциально видите затопленный дом со значительным и дорогостоящим ущербом от воды.

Итак, что вызывает отказ предохранительного клапана? Во многих случаях клапан застревает или замерзает из-за накопления ржавчины и коррозии внутри резервуара. Или клапан заклинивает из-за того, что ранее он выпускал горячую воду.

Сломанный клапан — это то, что нужно ремонтировать немедленно, но — если вы не осматриваете свой водонагреватель на регулярной основе — это может не быть тем, что большинство домовладельцев замечает. Вот почему так важно регулярное тестирование и техническое обслуживание.

Проверка клапана

Мы рекомендуем домовладельцам здесь, в Чикаго, проверять свой предохранительный клапан, когда они дважды в год промывают свой водонагреватель. Объединение задач по техническому обслуживанию водонагревателя имеет смысл, так как каждая из этих задач занимает около 10 минут.

Начните с размещения большого ведра под клапаном. Во время этого процесса вы собираетесь выпустить немного горячей воды, поэтому убедитесь, что вы носите безопасную одежду, чтобы снизить риск ожога. Удалите дренажную трубу, прикрепленную к клапану давления.

Затем осторожно поднимите переключатель клапана, чтобы горячая вода начала выходить из клапана в ведро. В рамках этого теста не нажимайте переключатель полностью вверх.

Вот полезное подробное руководство из журнала Family Handyman о том, как промывать и опорожнять водонагреватель.

Вот как проверить предохранительный клапан водонагревателя.

Посмотрите видео ниже, чтобы получить пошаговое руководство по тестированию предохранительного клапана водонагревателя. Если в какой-то момент вы почувствуете себя некомфортно, свяжитесь с нами, и мы отправим сантехника, который поможет вам.

Пока вода и воздух выходят из водонагревателя во время этого теста, предохранительный клапан вашего водонагревателя работает должным образом. С другой стороны, если вы переместили переключатель вверх и не видите никакого освобождения, это может указывать на проблему с клапаном.

Вам следует немедленно позвонить нашим сантехникам в King для обслуживания, чтобы мы могли диагностировать проблему и при необходимости заменить клапан.

Как давление воды влияет на ваш дом?

Знаете ли вы, что большинство людей используют от 80 до 100 галлонов воды каждый день? От использования туалета и душа до приготовления пищи и уборки — потребление воды является важной частью вашего повседневного домашнего распорядка. Вот лишь несколько ежедневных задач, которые большинство домовладельцев выполняют, не задумываясь, и соответствующее количество воды, необходимое для их выполнения:

Смыв унитаза: 1-3 галлона на смыв
Принятие душа: 17 галлонов на душ (Средний душ 8 минут)
Посудомоечная машина: 4-6 галлонов за цикл
Стиральная машина: 5-30 галлонов за цикл, в зависимости от эффективности вашей машины

Это не учитывает стирку вашей машины. руками, принимая ванну или поливая газон.Ваше потребление воды также может резко возрасти летом, когда вы пьете больше воды или охлаждаетесь в спринклерах.

Принимая во внимание все это, очень важно, чтобы ваши системы водоснабжения работали на полную мощность. Ваш водонагреватель подает горячую воду в ваш дом, и давление воды должно быть достаточным для работы ваших приборов и для комфортного принятия душа.

Для бесперебойной работы всех ваших повседневных задач особенно важен напор воды. Представьте, что напора воды недостаточно, чтобы смыть воду в туалете или принять душ.Есть и другие последствия слишком высокого давления воды.

Чтобы профессионал проверил и отрегулировал давление воды, позвоните в команду King Heating, Cooling, & Plumbing в Чикаго, штат Иллинойс. Мы являемся экспертами по всем домашним системам и можем убедиться, что ваш дом загружен на 100%.

Низкое давление воды

На работе был долгий рабочий день, и вы хотите вернуться домой, принять горячий душ и расслабиться с семьей. Вы включаете душ, чтобы увидеть небольшую струйку воды или капель, выходящую из насадки для душа.Даже когда вы поворачиваете ручку душа на полную мощность, капает лишь небольшое количество воды. В чем проблема?

Скорее всего, давление воды слишком низкое. Это может быть досадной неудачей для многих домовладельцев, которые зависят от высокого давления воды при принятии душа, уборки, готовки и т. Д. Как правильно принять душ или вымыть руки, когда из крана выходит всего несколько капель?

Высокое давление воды

На противоположной стороне диапазона давления воды высокое давление воды может представлять опасность для вас и вашей семьи внутри дома.Когда давление воды слишком велико, трубы могут быть повреждены, и системы могут перегрузить себя, чтобы доставить эту воду к вам. Это похоже на сказку о Златовласке и трех медведях: вам не нужно слишком низкое или слишком высокое давление воды — вы хотите, чтобы оно было правильным.

Низкое давление воды обычно доставляет неудобства домовладельцам и не представляет серьезной проблемы. С другой стороны, высокое давление воды может повредить арматуру, уплотнения, соединения и многое другое. Слишком высокое давление воды также может привести к потере большого количества воды в доме, в результате чего вам придется платить за коммунальные услуги в конце месяца.

Если ваш водонагреватель нуждается в обслуживании или ремонте, не стесняйтесь звонить нам для бесплатной VIP-проверки сантехники здесь, в районе Чикаго. Мы также обслуживаем Северо-Западную Индиану!

Как добиться комфортного давления воды

Поскольку вода поступает из муниципальной системы водоснабжения в ваш дом, бытовая вода обычно колеблется от 40 до 80 фунтов на квадратный дюйм (фунтов на квадратный дюйм). Все, что выше или ниже этого диапазона, может считаться слишком низким или слишком высоким. Некоторые эксперты скажут, что любой уровень давления выше 60 фунтов на квадратный дюйм слишком высок для вашего дома.Лучше всего поговорить с профессиональным сантехником, чтобы проверить давление воды и узнать больше о том, какой уровень подходит для вашего дома. На ваш диапазон PSI могут влиять высота над уровнем моря, размер дома, потребности в воде, возраст вашего дома и другие факторы.

Если вы какое-то время не проверяли уровень давления воды, возможно, пришло время позвонить в King для бесплатной VIP-проверки водопровода. Даже если вы чувствуете, что давление воды и водонагреватель работают отлично, под поверхностью могут скрываться скрытые проблемы с эффективностью, такие как водонагреватель, который слишком горячий и расходует энергию.Только настоящий профессионал-сантехник может разобраться в проблеме и помочь вам сэкономить деньги из месяца в месяц.

Мы готовы удовлетворить ваши потребности в водопроводе и водонагревателе

Это само собой разумеется, но если вам неудобно промывать водонагреватель или проверять клапан, не игнорируйте эту важную потребность в техническом обслуживании. Позвоните нашей команде, и мы приедем к вам домой, чтобы предоставить вам эту услугу. Помните, что это профилактическое обслуживание может помочь предотвратить взрыв резервуара и серьезное повреждение водой.

Ремонт аварийного газового клапана восстановил тепло, когда наступила зима

ЧТО МОЙ ПОДРЯДЧИК NETWORX СДЕЛАЛ ДЛЯ МЕНЯ: Заменил газовые клапаны для моей печи и другого оборудования.

ПОЧЕМУ Я ВЫБИРАЛ ЕГО: Доступность в экстренных случаях.

Прежде чем я купил свой дом прошлым летом, я попросил его проверить его у инспектора, но когда осенью стало холодать, я заметил, что есть проблема, которую он не заметил. Мы пытались включить газовую печь в конце ноября, и это было просто смешно.Повсюду чувствовался запах газа.

В конце концов я отвез газовую компанию ко мне домой, чтобы проверить это. Они перекрыли газ, сказав, что проблема с клапанами, и мне нужно, чтобы кто-нибудь вышел. Именно тогда я оказался на сайте Networx в поисках подрядчика.

Дама, с которой я разговаривал из Networx, была великолепна. Она в основном спросила меня, в чем проблема, а затем связала меня с Edwards Plumbing & Heating, Inc.

У меня действительно не было времени сравнивать предложения, потому что это был первый настоящий период похолодания в этом году, и это было в ту ночь должен был перейти к однозначным числам.Не время было говорить: «О, я собираюсь позвонить кучке людей и подождать день или два». Когда они выключили газ, они сказали мне: «Вы даже не можете запускать электрические обогреватели с такой сильной утечкой газа». Так что мне пришлось просто смириться с этим.

Джейсон, вышедший техник, приехал очень быстро после того, как я позвонил ему, хотя погода была не изумительной, поэтому дороги были не очень хорошими. В то время я ехал домой с работы. Моя девушка уже была дома. Мне сказали, что он будет там через час, но это было скорее 45 минут.

Он выяснил проблему, а затем написал мне оценку. После того, как он вернулся после получения деталей, ему потребовалось около часа, чтобы заменить все 3 клапана желтыми ручками, которые вы видите на фотографиях. После этого нам нужно было снова включить газ и печь, и все было в порядке.

Джейсон был хорошим парнем, тщательно и хорошо объяснял, что ему нужно было делать. Он починил газовые клапаны, так что теперь они действительно работают. Только одно — из-за спешки работа стоила немного дороже, чем мне бы хотелось.

Оглядываясь назад, если бы не было так холодно, я бы, наверное, поговорил с еще одним или двумя подрядчиками, чтобы просто сравнить цены, но с погодой, такой, как она была, у меня действительно не было слишком много вариантов. Я просто хотел закончить это и вернуть тепло. Но кроме этого, я думал, что все прошло относительно гладко.

Отредактировала Лаура Фирст.

ПРОЦЕДУРЫ АВАРИЙНОГО ОТКЛЮЧЕНИЯ ВОДОНАГРЕВАТЕЛЯ

Точно знаю, как отключить водонагреватель, когда он начинает работать!

Один из наиболее частых вопросов, который мы получаем от клиентов Horizon Services: «Как выключить водонагреватель?» Это то, что должен знать КАЖДЫЙ домовладелец.

Если ваш водонагреватель перегревается, издает странные звуки или работает необычно, ЧРЕЗВЫЧАЙНО ВАЖНО не позволять ему работать; чем дольше ваш водонагреватель продолжает работать, тем серьезнее может стать проблема и тем выше вероятность того, что у вас будет утечка, затопление или что-то еще хуже. Даже если вы вызвали подрядчика по сантехнике или отоплению, чтобы он решил проблему, все же лучше, если вы можете выключить водонагреватель до того, как техник приедет посмотреть на ваш прибор.

Самостоятельные специалисты, выполняющие техническое обслуживание своего водонагревателя, захотят слить воду из резервуара водонагревателя каждые три месяца, чтобы предотвратить образование отложений и повысить производительность и энергоэффективность. Перед тем как слить воду из водонагревателя, вы ОБЯЗАТЕЛЬНО должны выключить его, чтобы избежать риска ожога или поражения электрическим током.

Независимо от того, используете ли вы газовый водонагреватель или электрический водонагреватель, следуйте этим инструкциям каждый раз, когда вам нужно отключить водонагреватель. Используйте приведенную ниже схему, чтобы увидеть, где на вашем водонагревателе вы можете рассчитывать выполнять каждую из этих функций.

Инструкции по отключению водонагревателя:

ОТКЛЮЧИТЕ ГАЗ ИЛИ ЭЛЕКТРИЧЕСТВО:

Газ: Поверните ручку на верхней части термостата из положения ВКЛ в положение ВЫКЛ.
Электрический: Выключите автоматический выключатель водонагревателя в положение ВЫКЛ.

ВЫКЛЮЧИТЬ ВОДОСНАБЖЕНИЕ . Поверните ручку водяного клапана ПО ЧАСОВОЙ СТРЕЛКЕ до упора. Если вода не прекращается, перекройте главный водяной кран на весь дом.
НАГРЕВАТЕЛЬ СЛИВНОЙ ВОДЫ . Присоедините шланг к сливному крану в нижней части бака. Другой конец шланга опустите в более низкое место, откуда можно будет слить ржавую горячую воду, не повредив ее. Откройте в доме кран с горячей водой, чтобы в бак попал воздух.
ОТКРОЙТЕ ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН. Поверните ручку так, чтобы она торчала прямо наружу или вверх. (ВНИМАНИЕ: горячая вода).

Обратитесь в службу поддержки Horizon, чтобы записаться в службу экстренной помощи!

Для быстрого и дружелюбного обслуживания — 24 часа в сутки / 7 дней в неделю:

Horizon Services: Единственная компания, предоставляющая полный спектр услуг по сантехнике, отоплению, кондиционированию воздуха, очистке канализации и замене канализационных и водопроводных сетей в Делавэре, Юго-Восточной Пенсильвании, Нью-Джерси и Северо-Восточном Мэриленде, которая гарантирует своевременное обслуживание и аванс. ценообразование и работа сделана правильно и убирают с первого раза!
