виды и особенности анкеров, применение, методика закручивания

Недавно для фиксации каких-либо элементов в стену применяли особые пробки из дерева – шпонки, которые вбивали в просверленные ранее каналы, чтобы обеспечить удержание крепежа в твёрдом основании.

Однако такие шканты характеризовались многими минусами, включая усыхание или разбухание. Всё это приводило к нарушениям прямой функции. Следующим «эволюционным» этапом стали пластиковые дюбели, обладающие компактностью, дешевизной и неплохим фиксирующим свойством.

Но им тоже присущи недостатки – отсроченная деформация со значительным ослабеванием распорного сдерживания. Особенно это проявлялось в монолитно-бетонных конструкциях, когда пластик лопался и дюбеля свободно выходили из канала.

Учитывая вышеизложенные недостатки, был придуман анкер – самый надёжный способ фиксации на сегодня. Он как якорь вцепляется в твёрдый материал, не позволяя различным факторам нарушить крепление.

Рассмотрим подробнее эту последнюю разработку в сфере крепёжно-удерживающих элементов.

Часто применяемые виды анкеров

Изделия подразделяют по виду применения на:

— синтетический (химический) – имеет в конструкции капсулу с клеем, разрушающуюся при вкручивании болта. Клей вытекает и скрепляет стенки канала с болтом после высыхания состава. Недостатком является необходимость ожидания засыхания клея, после которого только можно «загружать» изделие. Достоинства неоспоримы – прочная фиксация и надёжное удерживание как в монолитных, так и в лёгких стеновых основаниях;

— металлический – более простой по структуре, состоит их металлической гильзы и вкрученного болта. В просверленный канал вводится анкер в раскрученном виде, а при накручивании болта на резьбу происходит расширение (распирание) гильзы с плотным вжатием её стенок в поверхности канала. Основные достоинства – прочность крепления, возможность создания малоглубинных креплений и осуществимость повторного использования. Недостаток – ценовая дороговизна.

Кроме того, существует классификация по функциональному типу:

— зажимающий – действует по принципу раскрытия крепёжных лепестков и серединная деформация гильзы при закручивании болта. Помимо основного применения (толстые стены) используется для тонких конструкций, например, из гипсокартона;

— шниповой – конструкция предусматривает концевой шнип (или клин), раздвигающий стенки гильзы при вкручивании сердечника. Существует модификация со стержнем-бороздкой, расклинивающим гильзу. Затем он удаляется из резьбового прохода, а на его место вкручивается болт-сердечник. Этот вариант анкера требует точного соответствия размерных параметров отверстий и крепежа;

— распорный (дроблёный) – наиболее распространённая вариация. При закручивании конусоподобной втулки происходит распирание задней гильзовой части. Элемент не нуждается в строгом соблюдении размерности канала и гильзы. Используется для фиксаций на бетонные и кирпичные стены;

— вбиваемый – наиболее простой вариант, применяющийся без дополнительных сложностей. Гильза мягкая и при закручивании болта-сердечника начинает деформироваться с плотным упором в канальные стенки, что создаёт прочную фиксацию. Анкер используется для природного камня и монолитных стен.

Посмотрите видео о методах монтажа различных анкеров

Методика вкручивания анкера

Для выполнения качественного анкерного крепления, необходимо использовать металлические (сталь) элементы с антикоррозийным защитным покрытием, к примеру, М–30.

Кроме того, нужно осознавать, что все соединения характеризуются определёнными параметрами отверстия и нормами прикладываемой силы для закручивания.

Они зависят от свойств стены или покрытия. Так, для прочного бетона минимальная глубина заведения равна 8,0 см с нагрузкой менее 7,1 кН, а для материала тонкого эти значения вдвое меньше.

Проанализируем поэтапно правильную технологию фиксацию распорного (дроблёного) анкерного крепежа в стену из бетона.

Этап 1. Расчёт нужной длины болта

Очень часто стены имеют слой отделочного материала, например, штукатурку. Для добротного закрепления необходимо размещать болт в основание на глубину более 5,0 см. Поэтому длина анкерной гильзы должна иметь длину 5+толщина штукатурки.

Этап 2. Определение нужного диаметра (поперечник) отверстия и глубины канала

Необходимо внимательно контролировать диаметр канала для анкерного болта, поскольку от этого значения зависит параметр прикладываемой силы для закручивания. Гильза должна плотно и абсолютно перпендикулярно заходить в канал. Глубина просверленного отверстия должна превосходить длину анкера на 2,2–3,8 мм.

Этап 3. Разметка и сверление отверстия

Создание отверстия для анкера должно быть оптимально точным, поскольку болт после монтажа невозможно переместить. Разметка должна выполняться очень внимательно. Затем, нужным сверлом выполняется отверстие и канал вычищается от осколочных и пылевых частиц.

Рекомендация! Прочистить просверленный проход можно кисточкой, резиновой грушей или пылесосом. Последние два варианта предпочтительнее и удобнее!

Этап 4. Забивание и вкручивание анкерного болта

В исполненный канал аккуратно забивается анкер обычным молотком. Заводить фиксирующий элемент нужно поступательно и медленно до момента достижения головкой гильзы или гайкой стеновой поверхности. Затем, можно приступать к закручиванию, причём выполнять его нужно с нарастающей силой прикладывания.

Внимание! Упаковочная коробка должна содержать информацию о количестве закручивающих оборотов, но если информации нет, нужно измерить параметры болта и посмотреть значение в нормативных таблицах, например, в интернете!

Этап 5. Контроль точности погружения

Довольно часто при вкручивании болта шапка или гайка погружаются в штукатурный слой. Для гайки это не страшно, а шапку лучше оставлять непосредственно у стеновой поверхности.

Предупреждение! В пенобетонные, кирпичные или тонкие стены анкер закручивать до упора не рекомендуется!

Заключение

Анкер – очень эффективный и качественный тип крепежа для любых строительных конструкций. Чтобы элемент надёжно выполнял свои функции необходимо осуществить правильный подбор и грамотную установку элемента. Только соблюдение правильной методики закручивания может гарантировать прочность и долговечность фиксации.

        Поделиться:

Анкерное крепление. Особенности использования, разновидности изделий



На чертеже обозначены следующие важные параметры забивного анкера:

Компонентами данной крепежной детали (по-другому она называется анкер-клин) являются:

Основные размерные характеристики анкер-шпильки такие:

  • длина – min 75 мм; max 500 мм;

  • диаметр цилиндрической распорной муфты – в пределах 10 мм…28 мм;

  • диаметр метрической резьбы от M6 до M24.

Болт анкерный с крюком


Верхняя часть этой крепежной детали, в соответствии с названием, выполнена в форме крюка. С противоположной стороны стержня находится конусообразная гайка. Резьбовая часть шпильки защищена цилиндрической распорной муфтой/гильзой с прорезями на поверхности. Другими важными элементами являются шестигранная гайка и плоская шайба.

Металлургическая отрасль выпускает болты анкерного типа с крюком со следующими характеристиками образцов наиболее ходовых типоразмеров M8, M10 и M12:

  •  вырывающая сила (минимальная) из бетона марки B25 – от 11,5 кН до 23,0 кН;

  • длина анкера (общая, включая кольцо) – min 72,0 мм; max 170,0 мм;

  •  пределы глубины анкеровки – минимальная 40,0 мм; максимальная 70,0 мм;

  • наружный диаметр конусообразной гайки – от 8,0 мм до 70,0мм.

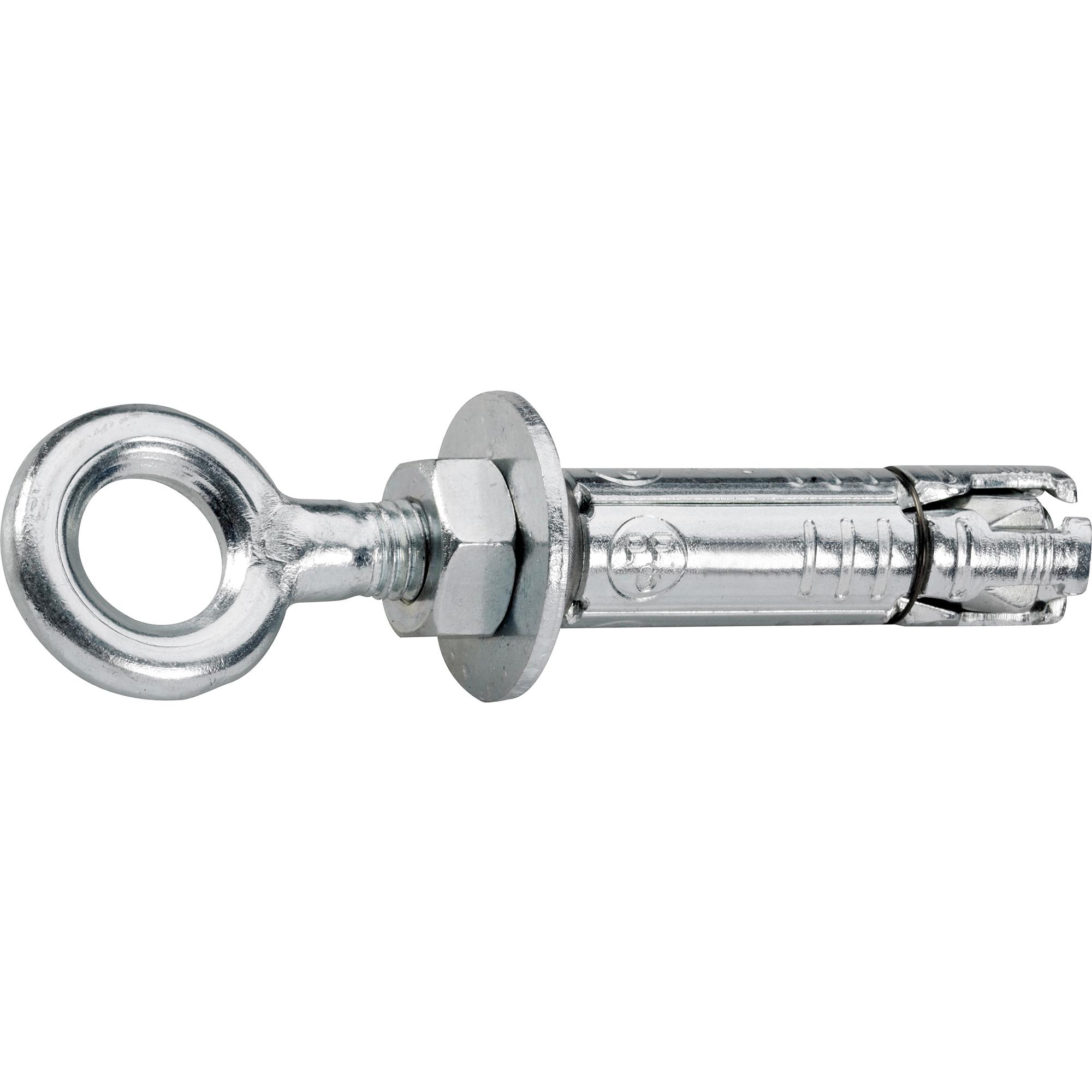

Болт анкерный с кольцом

Конструкция такого анкера (как и любого иного подобного по функционалу изделия) включает резьбовую шпильку, распорную втулку, коническую гайку с насечками на поверхности, шестигранную гайку и плоскую шайбу. Отличие от предыдущего варианта заключается в том, что стержень переходит не в крюк, а в кольцо.

На рынке стройматериалов присутствуют болты анкерные с кольцом с размерными характеристиками, изменяющимися в ниже представленных диапазонах:

  • диаметр метрической резьбы шпильки – от M8 до M20;

  • длина распорной муфты – min 30,0 мм; max180 мм;

  •  длина анкера от торца стержня до его перехода в кольцо, то есть длина всей резьбовой части – минимальная 40,0; максимальная 200,0:

  • диаметр большей грани конусообразной гайки – от 8,0 до 20,0;

  • диаметр кольца – min 10,0; max 40,0

Минимальная вырывающая сила из бетона марки В25 колеблется в пределах 1,2 кН…5,1 кН.

Болт анкерный

Существует и, так сказать, классический болт анкерный. Его основным отличием является наличие на стрежне шестигранной головки. Другие элементы конструкции крепежа данного вида – это те же конусообразная гайка с насечками на внешней поверхности, распорная муфта с прорезями на теле и плоская шайба.

Принцип его действия стандартен: при закручивании болта гайка, поднимаясь по виткам резьбы, упирается в нижнюю грань распорной втулки. От оказываемого давления прорези расширяются, и формируемые в ходе этого процесса лепестки внедряются в материал монтажного основания. В результате надежно крепится весь анкерный болт.

На рынке эта деталь представлена с широким разнообразием технических характеристик. Назовем диапазон их изменения лишь наиболее ходовых типоразмеров – M8, M10 и M12.

  • Длина анкера – от 69,0 мм до 121,0 мм.

  • Минимальная глубина при установке сквозным методом – min 65,0 мм; max 115 мм.

  • Толщина (максимальная) прикрепляемого объекта – в пределах 15 мм…50 мм.

  • Минимальная глубина анкеровки — от 35,0 мм до 50 мм.

  • Величина максимального крутящего момента при анкеровке – min10,0 нМ; max 40 нМ.

  • Значения допустимого изгибающего момента – минимальное 5,2 нМ; максимальное 25,7 нМ.

  • Минимальная вырывающая сила из бетона марки B25 – от 10,5кН до 18,3кН.

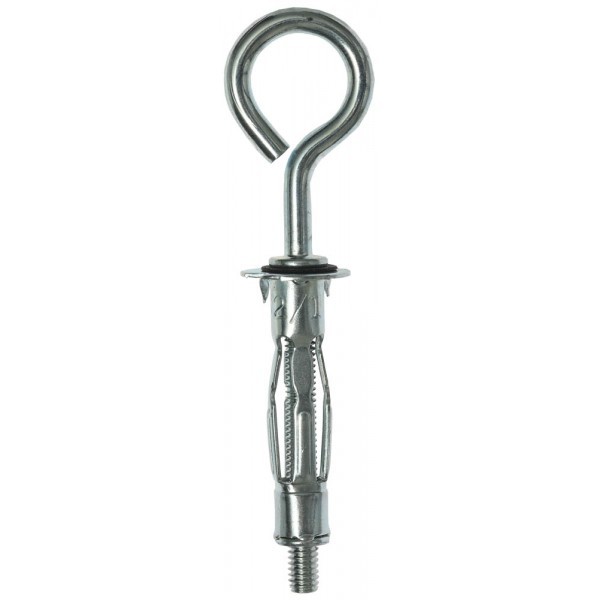

Анкер-бабочка

Разговор об анкерном креплении будет неполным без упоминания дюбеля-бабочки. Эта деталь с успехом фиксируется не только на поверхности плотной основы, что является обязательным условием для вышеуказанных крепежных элементов, но и, например, на таком относительно рыхлом стройматериале, как гипсокартон.

Конструкция анкера-бабочки (другое общепринятое название – дюбель Молли) включает следующие элементы:

  • полую втулку с шайбой с зубцами и продольными прорезями в среднем сегменте. Во внутреннем отверстии ее нижней части имеются витки метрической резьбы;

  • винт со сферической шляпкой;

Принцип действия анкера-бабочки такой: после установки детали в монтажное отверстие, легкими ударами молотка зубья шайбы утапливаются в материале монтажной базы. Затем вкручивается винт в резьбовое отверстие нижней части муфты. Той не дают проворачиваться внедрившиеся в гипсокартон зубцы шайбы. Во время завинчивания тело этой нижней части поднимается по виткам резьбы, из-за чего лепестки расходятся, образуя своего рода зонтик, до полного упора в поверхность монтажной основы.

Диапазоны изменения основных технических характеристик наиболее ходовых образцов металлических анкеров-бабочек – M4, M5 и M6 представлены ниже.

  • Длина анкера – от 22,0 мм до 76,0мм.

  • Расстояние между внутренней поверхностью шайбы с зубцами и несущим основанием, расположенным за прикрепляемым листом – min 32 мм; max 76 мм.

  • Длина используемого винта – в пределах 34 мм…88 мм.

  • Толщина листа (максимальная) – от 3 мм до 50 мм.

  • Толщина (максимальная) подлежащего креплению объекта – в пределах 10,0 мм…36,0 мм.

Заключение

В заключение рекомендуем ознакомиться с весьма информативным видео, в котором рассказывается о разнообразных деталях анкерного крепления и о методике их монтажа. Запуск ролика осуществляется путем наведения курсора на ниже размещенную картинку с последующим одновременным нажатием клавиши «Ctrl» и левой кнопки мыши ПК.

Как крепить анкерный болт |

Автор статьи: pkmetiz.ru

При необходимости монтажа массивного и тяжелого предмета или элемента конструкции на стену или потолок наиболее надежным вариантом будет крепление анкерными болтами. Это метизы, рассчитанные на эксплуатацию в наиболее тяжелых условиях. Например, с их помощью крепят оптоволоконные провода, протянутые между зданиями. Они создают значительные нагрузки, которые без проблем выдерживают анкеры.

Использование анкерных болтов оправдано при соблюдении двух условий:

  • требуется закрепить тяжелый груз;
  • основание выполненное из твердого, плотного материала.

Использовать анкеры можно только по бетону, полнотелому кирпичу, природному камню, другим плотным стройматериалам. Материал малой плотности не удержит такой крепеж. Рассмотрим основные виды анкерных болтов, их особенности и способы монтажа.

Виды анкерных болтов

Для решения монтажных задач сегодня применяются многочисленные виды анкерных болтов. Это позволяет подобрать крепеж для монтажа разных типов грузов в разных условиях. В том числе есть узкоспециализированные метизы, рассчитанные только на определенные грузы.

Основные разновидности анкерных болтов:

  • с гайкой;
  • с крюком;
  • с кольцом;
  • распорные;
  • двухраспорные.

Анкерные болты с гайкой

Классический тип крепежа, оптимальный вариант как крепить анкерный болт в стену. Метиз состоит из таких частей:

  • шпилька клиновым распором;
  • корпус анкера – металлическая втулка;
  • гайка;
  • шайба.

Анкер вставляется в предварительно просверленное монтажное отверстие. При навинчивании гайки на шпильку происходит расклинивание втулки. Ее корпус распирается. В результате возникает значительная сила трения между втулкой и стенками отверстия в строительном материале. Благодаря этому, крепежный элемент плотно садится и выдерживает большой вес закрепляемого груза.

Чтобы обеспечить надежность монтажа, крепить анкер необходимо в прочный строительный материал – бетон, кирпич, природный камень.

Анкерный болт с кольцом

На конце болта расположено кольцо. При монтаже оно служит опорой для вертикально закрепляемого груза. Метод, как установить анкерный болт с кольцом, не отличается от технологии монтажа предыдущих видов крепежа. Анкер устанавливается в просверленное монтажное отверстие. При закручивании стержня втулка распирается и надежно фиксируется в теле материала.

Анкер этого типа подходит для монтажа кабельных растяжек между зданиями. Кроме того, использование метизов этого типа – оптимальный вариант, как крепить анкерный болт в потолок, например, для монтажа люстры.

Анкерный болт с крюком

Конструктивно этот тип анкер практически не отличается от предыдущего типа. Основная разница состоит в наличии монтажного крюка на конце стержня, закручиваемого во втулку. Крепежный элемент хорошо подходит для монтажа канатов, кабеля, троса, навески грузов. Благодаря крюку, закрепленный груз можно легко снять при необходимости.

Технология, как крепить анкерный болт с крюком, аналогична способу монтажа модели с гайкой.

Распорный анкерный болт

Этот тип анкера отличается от предыдущих по конструкции и способу монтажа. Он монтируется только в плотный бетон. При его креплении не используются резьбовые детали. Основным рабочим элементом является шток, изготовленный из высокопрочного сплава.

Для крепления такого анкерного болта в стене его устанавливают в отверстие, просверленное в материале основы. После этого необходимо сильно ударить молотком по штоку. При забивании он расклинивает втулку, обеспечивая надежную фиксацию. В закрепленный анкер вкручивается шпилька с гайкой или болт. Это позволяет создать резьбовой узел для крепления груза.

Распорные анкерные болты имеют ограниченную грузоподъемность по сравнению с другими разновидностями. Однако для бытовой сферы его характеристик вполне достаточно.

Двухраспорный анкерный болт

Двухраспорный анкерный болт – улучшенный вариант традиционного анкера с гайкой. Особенность его конструкции состоит в двойной металлической трубке. Таким образом обеспечивается намного более сильный распор в конечной и средней части крепежного элемента. Такая конструкция обеспечивает более равномерную нагрузку на рабочую часть метиза, что повышает надежность соединения, позволяет выдерживать более значительные нагрузки, увеличивает срок службы.

Как закрепить анкерный болт

Технология крепления грузов или оборудования анкерными болтами на полу, стене или на потолке отличается простотой. Даже начинающий мастер легко освоит ее, просмотрев пару видео. Также вам поможет наше простое пособие по креплению анкерными болтами.

В первую очередь нужно выполнить точную разметку монтажных отверстий. Для их сверления важно правильно подобрать размер бура или сверла. Учитывая большой диаметр отверстия под анкер, при ошибке исправить ситуацию будет непросто. Поэтому выбору бура уделяется особое внимание. Его диаметр должен соответствовать диаметру втулки анкерного болта. Длину инструмента важно выбрать не короче крепежа и предусмотреть небольшой запас. Если ошибиться с длиной, придется тратить силы и время на то, чтобы достать анкер из отверстия, которое нужно будет досверливать.

В просверленном отверстии остается пыль и мусор, которые будут препятствовать нормальной установки крепежа. Не рекомендуется выполнять продувку ртом. Используйте для этого ручной насос или пылесос. После продувки установите анкер в отверстие. Он должен заходить в него с усилием. Лучше всего, если для установки приходится выполнять легкие удары молотком.

Далее остается только расклинить гильзу анкера. В классической конструкции анкерного болта с гайкой эта операция выполняется закручиванием гайки. После ее завинчивания до упора шпилька распирает гильзу и надежно фиксирует ее в отверстие. Далее можно открутить гайку, закрепить на шпильке груз и зафиксировать его обратным навинчиванием гайки.

На этом монтаж закончен. Эта задача не представляет никакой сложности. Главное, не экономить на качественных метизах.

Видео: Как крепить анкерный болт

Анкерное крепление к стене: разновидности анкерных систем

В некоторых случаях из-за значительно веса декоративного материала, например облицовочной плитку, выполненную из натурального камня, очень проблематично закрепить ее на стене используя для этого традиционные методы, в таком случае применяется технология анкерного крепления.

Анкер является крепежным элементом, изготавливается из металла, вкручивается в бетон и задерживает предмет. Такой вид крепления очень надежный и практичный, действует по принципу якоря.

Анкер способен удержать огромные нагрузки, именно благодаря ему появилась возможность крепить к стене тяжеленные конструкции и отдельные объекты. Гвозди и шурупы не обладают такой силой и удобством как анкер. Именно поэтому сейчас такой крепежный элемент пользуется большим спросом. Теперь все желающие могут купить анкера от компании на itkrep.ru/catalog/krepej/ankera.

Технология

При анкерной технологии крепления каждая плита становится самонесущей и усваивает изменения температурного режима и влажности независимо движений конструкции. Швы между плитами, как правило, оставляют открытыми на случай расширения. В случае необходимости в качестве уплотнителя используют пластичный состав.

Промежуток от стены до плиты может достигать от 3 до 25 см, в данном случае все решает наличие или отсутствие теплоизоляционного слоя. По высоте отделки ограничений нет. При анкерной фиксации допустимо использование крупноформатных плит размером до 2-3 м2 со стенками до 15 см.

В современном производстве применяются разные анкерные системы. В частности это могут быть:

  1. Анкеровка на горизонтальных торцах плиты. В таком случае анкер берет на себя нагрузку половины висящей на нем плит снизу и половину лежащей сверху плиты.
  2. Анкеровка на вертикальных торцах, в таком случае на одном анкере лежит нагрузка от висящей на нем плиты полностью.
  3. Анкеровку сзади, в таком случае применяются анкера, скрытого монтажа фиксация может происходить при помощи сверления по краям или задней части плит, частичной или полной обработкой края плиты.

Этапы

Анкер обладает удивительной силой и возможностью распределять нагрузку не в одной точке, а по всей поверхности, но при этом данный крепежный элемент устанавливается довольно просто:

  1. В стене нужно просверлить отверстие при помощи перфоратора или дрели.
  2. В полученное отверстие поместить наконечник анкера.
  3. Выполнить распорку полностью вводя якорное основание.

Простой, но эффективный монтаж гарантирующий надежность эксплуатации при любых серьезных нагрузках.

Крепление опорных конструкций

Крепление опорных конструкций

Анкерные сваи ТИТАН применяются для крепления различных видов постоянных и временных опорных стен, как например:

  • — Железобетонных стен («стена в грунте»)
  • — Стен из буронабивных свай
  • — Шпунтовых ограждений
  • — «Берлинской стены» (ограждение двутаврами и брусьями)

Крепление опорных стенок котлована строительстве Музея Горного Дела в Польше

За счёт их высокой жёсткости и малых деформационных значений при активации анкера в грунте, по сравнению с тросовыми анкерами, они не нуждаются в предварительном преднапряжении, и таким образом, в последовательном периодическом контроле. Это дает возможность оставлять головную конструкцию недоступной, обмоноличивая её в самой стене, в целях осуществления защиты от коррозии.

Наиболее популярные области применения анкерных свай ТИТАН

  • — Строительство и реконструкция причальных сооружений
  • — Крепление котлованов в гражданском строительстве
  • — Анкерование противооползневых защитных стен
  • — Крепление опорных стен в транспортном строительстве
  • — Усиление существующих опорных конструкций

Технология устройства анкеров и геометрические характеристики резьбы анкерных стержней ТИТАН позволяют использовать цементый слой в качестве простой антикоррозионной защиты. Поэтому применение анкерных свай ТИТАН особенно выгодно в постоянных конструкциях, в которых стальные элементы альтернативных анкеров требуют дополнительной антикоррозионной обработки.

Крепление ж/б — опорной стены анкерными сваями ТИТАН в Сочи, Россия

Анкерование „Берлинской стены“ и крепление досок клиновыми замками ТИТАН. Развязка с железнодорожным мостом, Бланкенбург Германия

Крепление опорной стенки анкерными сваями ТИТАН вдоль Курортного Проспекта в Сочи, Россия

Одним из более популярных и развивающихся направлений применения как преднапряженных анкеров, так и непреднапряженных анкерных свай по технологии ТИТАН, является портовое строительство.

Анкерное крепление причальных сооружений значительно облегчает, и тем самым удешевляет конструкцию. Особенно часто анкерные сваи используются при ремонте, реконструкции или расширении существующих причалов, увеличении их глубоководности, а также усилении для более высоких нагрузок. Технология ТИТАН позволяет установку анкерных свай над и под уровнем воды, с понтонов, с самого причала или же с навесных помостов на шпунтовом ограждении.

В связи с колоссальными нагрузками в портовом строительстве востребована высокая несущая способность анкерного крепления, как по материлу так и по грунту. Анкерные сваи ТИТАН способны воспринимать рабочие нагрузки от 12 до 200 ст.

Реконструкция причального сооружения в г. Гамбурге, Германия. Установка анкеров ТИТАН с помоста, прикрепленного к новой шпунтовой стенке.

Строительство шпунтового ограждения и установка анкеров ТИТАН с понтона, г. Тиль, Нидерланды



Реконструкция угольного терминала с помощью трубошпунта и анкерных свай ТИТАН 103/78, длиной до 45 м, порт Высоцк, Россия



Укрепление существующей конструкции и последовательное анкерование нового трубошпунтового ограждения анкерными сваями ТИТАН 103/43, длиной до 60 м, на глубине 7 м под водой в порту г.

Вентспилса, Латвия

АНКЕРНОЕ КРЕПЛЕНИЕ ПОДПОРНОЙ СТЕНЫ | Научно-инновационный портал СФУ

Перевод названия: ANCHORAGE OF A RETAINING WALL

Тип публикации: патент

Год издания: 2018

Аннотация:

Изобретение относится к области строительства, а именно к возведению подпорной стены с анкерным креплением. Анкерное крепление подпорной стены содержит соединенный с подпорной стеной анкерный тяж, снабженный оголовком и анкерным элементом, расположенным с возможностью опирания на возведенную в грунтовом массиве сваю. Анкерный элемент выполнен в виде кольца или петли, а свая возведена посредством задавливания или ввинчивания через анкерный элемент. Анкерный элемент установлен с возможностью охватывания сваи при натяжении оголовком анкерного тяжа. Анкерный тяж наклонен вниз от горизонтального положения, перпендикулярного подпорной стене, на угол не более 45°, а поперек сваи над кольцом на уровне не менее двух метров от острия установлен стержень с выступающими концами с возможностью ограничения перемещения кольца вдоль сваи. Технический результат состоит в снижении трудозатрат при возведении анкерного крепления подпорной стены, обеспечении возможности использования его на просадочных и других слабых грунтах. 1 ил.

FIELD: construction.

SUBSTANCE: invention relates to construction, namely to erection of a retaining wall with an anchorage. Anchorage of the retaining wall comprises an anchor tie connected to the retaining wall, and equipped with a head and an anchor element, located with the possibility of resting on a pile erected in the soil massif. Anchor element is made in the form of a ring or a loop, and the pile is erected by preloading or screwing through the anchoring element. Anchor element is installed with the possibility of covering the pile while tensioning the anchor tie by a pull head. Anchor tie is tilted down from the horizontal position, perpendicular to the retaining wall, by an angle of no more than 45°, and a rod with projecting ends is installed across the pile above the ring at a level not less than two meters from the point, with the possibility of restricting the movement of the ring along the pile.

EFFECT: technical result is reduced labor costs when erecting the anchorage of the retaining wall, making it possible to use it on subsidence and other weak soils.

1 cl, 1 dwg

Ссылки на полный текст

Анкерное крепление подпорной стены

Изобретение относится к области строительства, а именно к возведению подпорной стены с анкерным креплением.

Известны грунтовые анкеры для усиления подпорных стен, предназначенные для восприятия и передачи горизонтальных усилий на глубокие слои грунта. Анкера не деформируются при высоких нагрузках, а их установка производится достаточно быстро. Конструкции анкеров могут быть различными в зависимости от вида возводимой конструкции, ее назначения и срока службы. Установка грунтовых анкеров также производится по различным технологиям. Существует несколько основных видов грунтовых анкеров: инъекционные анкеры с арматурной тягой, классический и флибергласовый анкеры (Учебник «Механика грунтов, основания и фундаменты», авторы Ухов С. Б., Семенов В.В., Знаменский В.В., Тер-Мартиросян З.Г., Чернышев С.Н., 2002 год, Москва; http://офипс.рф/shvec/g6-4.html; http://semidelov.ru/mar/ankernye-svai-konstruktsiya-oblast-primeneniya-protsess-ustanovki/, дата просмотра 14.12.2016).

Главным недостатком известных подпорных стенок является низкая надежность использования их на просадочных и др. слабых грунтах.

В качестве прототипа принята анкерная подпорная стенка, содержащая бетонные плиты, соединенные с анкерными тяжами, выполненными из углепластика и имеющими разную длину в зависимости от эпюры давления грунта на подпорные стены, при этом по обе стороны тяжей расположены буронабивные сваи, заполненные бетоном в нижней части с возможностью упора в них грунтовых анкеров (Патент РФ №2405892 С1, дата приоритета 03.08.2009, дата публикации 10.12.2012, автор Шадунц К.Ш., RU, прототип).

Недостатком прототипа являются высокие трудозатраты, связанные со сложностью выполнения грунтовых анкеров и осуществления их упора в буронабивные сваи, так как данный процесс осуществляется при отсутствии визуального контроля.

Задачей изобретения является снижение трудозатрат при возведении анкерного крепления подпорной стены и обеспечение возможности использования его на просадочных и др. слабых грунтах.

Для решения поставленной задачи предложено анкерное крепление подпорной стены, содержащее соединенный с подпорной стеной анкерный тяж, снабженный оголовком и анкерным элементом, расположенным с возможностью опирания на возведенную в грунтовом массиве сваю. Согласно изобретению, анкерный элемент выполнен в виде кольца или петли, а свая возведена посредством задавливания или ввинчивания через анкерный элемент, при этом анкерный элемент установлен с возможностью охватывания сваи при натяжении оголовком анкерного тяжа, причем анкерный тяж наклонен вниз от горизонтального положения, перпендикулярного подпорной стене, на угол не более 45°, а поперек сваи над кольцом на уровне не менее двух метров от острия установлен стержень с выступающими концами с возможностью ограничения перемещения анкерного элемента вверх вдоль сваи.

На чертеже схематично изображено анкерное крепление подпорной стены, содержащее соединенный с подпорной стеной 1 анкерный тяж 2, снабженный оголовком 3 и анкерным элементом в виде кольца или петли 4, через которое задавлена свая 5, а поперек сваи на уровне не менее двух метров от острия над кольцом установлен стержень 6 с выступающими концами для предотвращения перемещения кольца или петли 4 вверх вдоль сваи.

Анкерное крепление подпорной стены возводится следующим образом. После установки подпорной стены 1 отрывается траншея вдоль стены до уровня расположения анкерного элемента 4 анкерного тяжа 2. Анкерный тяж 2, снабженный оголовком 3, пропускают через подпорную стену 1 и на конце закрепляют анкерный элемент 4, который выполняют или в виде петли, или присоединенного кольца 4 под соответствующую сваю. Затем через анкерный элемент, расположенный в основании траншеи, вдавливается или ввинчивается в грунтовый массив свая 5. При этом анкерный тяж 2 может быть наклонен по отношению к подпорной стене 1 на угол не более 45°, а поперек сваи над кольцом или петлей на уровне не менее двух метров от острия устанавливают стержень 6 с выступающими концами, ограничивающими перемещение анкерного элемента вверх вдоль сваи. После завершения установки анкерного крепления подпорной стены траншея засыпается грунтом.

При возведении конструкции анкерного крепления подпорной стены достигается технический результат, который заключается в снижении трудозатрат за счет усовершенствования конструкции анкерного узла путем выполнения в его составе одной забивной или ввинчиваемой сваи, взаимодействующей с анкерным элементом в виде петли или кольца, охватывающего сваю.

Анкерное крепление подпорной стены, содержащее соединенный с подпорной стеной анкерный тяж, снабженный оголовком и анкерным элементом, расположенным с возможностью опирания на возведенную в грунтовом массиве сваю, отличающееся тем, что анкерный элемент выполнен в виде кольца или петли, а свая возведена посредством задавливания или ввинчивания через анкерный элемент, при этом анкерный элемент установлен с возможностью охватывания сваи при натяжении оголовком анкерного тяжа, причем анкерный тяж наклонен вниз от горизонтального положения, перпендикулярного подпорной стене, на угол не более 45°, а поперек сваи над кольцом на уровне не менее двух метров от острия установлен стержень с выступающими концами с возможностью ограничения перемещения кольца вдоль сваи.

якорей взвешиваются! Как закрепить анкеры в стене

«Как закрепить анкерные болты в стене?» – WYSK Reader Norma

NV: Отличный вопрос, а потом немного Norma… кстати, мне очень нравится ваше имя! Теперь вернемся к делу. Многие из нас не знают не только, как устанавливать анкеры, но и какие из них использовать! Пластиковая втулка, саморезы, тумблер, молибденовые болты и т. д. Тьфу!

Прежде всего, мы заботимся о том, чтобы правильно их установить, чтобы все, что мы вешаем, не развалилось на пол (или на вашу голову, когда вы спите под ней в постели… случилось с моим другом), причиняя вред наименьшее количество повреждений наших стен.Трудная задача, если вы не разбираетесь в якорях, так что давайте познакомимся с якорями.

Как работает якорь?

Вообще говоря, анкеры расширяются и «вгрызаются» в стену, когда вы вкручиваете в нее шуруп, создавая точку крепления для надежного подвешивания. Без них гвоздь или шуруп просто крутились бы и выбивались из стены.

Прежде всего, мы заботимся о правильной установке анкеров, чтобы все, что мы вешаем, не развалилось на пол… или вам на голову.

А если у меня гипсовые стены?

Реечные и оштукатуренные стены не подходят для обычных пластиковых анкеров. Требуются болты с защелкой или молли. Обязательно используйте те, которые достаточно длинные, чтобы пройти за штукатурку и планку. Потребуется просверлить отверстие с помощью сверла по каменной кладке, подробнее об установке рычажных и молибденовых болтов ниже.

Какой анкер для чего?

Анкеры оцениваются по весу, поэтому то, что вы повесите, будет определять, какой анкер использовать.Часто продукт поставляется с собственным подвесным оборудованием. Но если это не так, выберите анкер, соответствующий весу или «обязанностям» того, что вы подвешиваете.

Общие практические правила…

  • Легкие нагрузки, до 10 фунтов (например, вешалка для бумажных полотенец), используйте пластиковые анкеры с резьбой) анкеры
  • Для тяжелых условий эксплуатации, от 25 до 50 фунтов (например, шкаф), используйте молибденовый болт или рычажок
  • Сверхтяжелые (т. е. кронштейн для телевизора с плоским экраном), ввинтите непосредственно в стойку, добавьте болты с защелкой для дополнительного крепления в зависимости от того, где объект расположен на стене там — слишком много для меня, чтобы обсудить. Я выбрал четыре наиболее распространенных типа анкеров, которые удовлетворят потребности как в легком, так и в тяжелом подвешивании.


    Как вставлять анкеры в стены

    Раковина Анкер с пластиковой втулкой (морской каламбур непреднамеренно)

    • Отметьте точку подвеса карандашом вбейте молотком «пилотное отверстие» в стену
    • НЕ делайте отверстие шире, чем анкер
    • Поместите анкер над отверстием и плотно вбивайте его, пока он не станет на одном уровне со стеной

    Примечание. закрепите в стене, и он не войдет до конца, не пытайтесь разбить его заподлицо.Вы, вероятно, попали в шпильку. В этом случае анкер не нужен. Вместо этого используйте грубый шуруп для гипсокартона и закрепите его прямо в стойке.

    Раковина A Самосверлящий (резьбовой) анкер

    • Отметьте точку подвеса карандашом
    • Вбейте заостренный конец анкера в стену молотком
    • Как только кончик окажется в гипсокартоне , с помощью отвертки ввинтите анкер так, чтобы он был заподлицо со стеной

    Установите анкерный болт (полая стена)

    • Для заостренных болтов проделайте направляющее отверстие (как описано выше) затем вбейте молли в стену, пока головка не окажется заподлицо со стеной.
    • Для болтов без заострения просверлите отверстие в стене с помощью сверла рекомендованного размера (для оштукатуренных стен лучше всего просверлить отверстие, независимо от того, какой анкер)
    • Затяните болт во втулке молли (это приведет к тому, что молли расширится и зацепится за стену)
    • После затяжки вытащите винт из втулки; теперь вы можете повесить объект через это отверстие с помощью этого болта

    Установить анкерный болт

    Это означает, что у него должен быть кронштейн, который работает с переключателем и может закрыть отверстие, которое он делает в стене.

    • Отметьте точку подвешивания карандашом
    • Просверлите отверстие, используя рекомендуемый размер сверла (ширина концов шарнира)
    • Вставьте болт в отверстие того, что вы подвешиваете (например, кронштейна), затем резьба на защелке кончиками, обращенными к головке винта
    • Сожмите защелку и вбейте болт, защелку и все, в стену
    • Затяните болт, потянув за резьбу болта назад, пока защелка не зацепится за заднюю часть со стены; затяните до плотного прилегания

    Важные сведения, которые необходимо знать…

    • Если объект очень тяжелый, сама стена может разрушиться раньше, чем анкер
    • При сверлении в стене не сверлите рядом с розетка или вилка, чтобы не задеть проводку
    • При сверлении отверстий в ванной или в примыкающей к ней стене помните о том, где находятся смесители, чтобы не задеть водопроводную трубу

    Теперь вы готовы повесить купленную полку 6 месяцев назад… якоря взвешивают!


    У вас есть вопрос по изготовлению самостоятельно? Спросите у эксперта!

    Если у вас есть вопрос о ремонте, техническом обслуживании или благоустройстве дома своими руками для Нормы, сейчас у вас есть шанс задать вопрос эксперту и получить от нее ответ. Ваш животрепещущий вопрос может быть просто «звездой» предстоящей колонки Fix-It Friday .

    Добавьте свой вопрос в раздел комментариев ниже или отправьте его по электронной почте женщинам, которых вы должны знать.

    Fix-It Friday — это эксклюзивная редакционная серия «Женщины, которую вы должны знать®», автором которой является опытный ветеран жилищного строительства Норма Вэлли, бывшая ведущая сериала Discovery Home Channel « Toolbelt Diva» и шоу на Sirius. Спутниковое радио с таким же названием.Еженедельная колонка предназначена для того, чтобы вдохновлять женщин — воинов выходного дня, начинающих мастериц и даже опытных мастериц — с уверенностью и удовольствием браться за проекты по ремонту и обслуживанию дома.

    Как прикрепить мебель к стене

    Как показывает недавний отзыв ИКЕА 29 миллионов комодов и других комодов и ящиков, защита крупных предметов мебели от опрокидывания является обязательным условием в любом доме (особенно в доме с маленькими детьми). Это ужасное видео от Комиссии по безопасности потребительских товаров США демонстрирует, насколько катастрофическими могут быть последствия опрокинутого предмета мебели.Тесты добровольных стандартов ASTM для мебели 1 основаны на силе тяги 50-фунтового груза, согласно «Мебель сегодня» — если вы знаете, на что способен любознательный ребенок, это просто не охватывает все ситуации. Неудивительно, что в брошюре CPSC о защите от детей говорится, что «ни одно устройство не является полностью защищенным от детей; Известно, что целеустремленная молодежь преодолевала их или выводила из строя».

    Имея это в виду, мы считаем необходимым добавить механизмы защиты от опрокидывания к высоким или потенциально неустойчивым предметам мебели, а также к отдельно стоящим телевизорам с плоским экраном, чтобы обеспечить наилучшую возможную защиту.Некоторая мебель поставляется с фурнитурой, препятствующей опрокидыванию, но это не всегда лучшее качество. Мы нашли несколько продуктов, которые хорошо сделаны, долговечны, просты в установке и часто стоят менее 10 долларов, что является минимальной стоимостью обновления, особенно с учетом того, что поставлено на карту.

    Чтобы было ясно, мы даем эти рекомендации в ответ на несколько трагических происшествий. Надеемся, читатели понимают, что мы не пытаемся воспользоваться потерями семей. Ниже приведены продукты, которые мы использовали как родители, которые также являются авторами и редакторами Wirecutter, и мы делимся своим опытом их использования, а также некоторыми советами по установке в надежде, что сможем помочь обеспечить безопасность большего числа семей.

    Лучшее крепежное оборудование, которое мы нашли

    Комплект для защиты от опрокидывания Hangman TK-400

    Прочная металлическая фурнитура и гибкая, простая в установке конструкция делают его надежным вариантом для крепления любой домашней мебели, склонной к опрокидыванию.

    Варианты покупки

    *На момент публикации цена составляла 7 долларов США.

    Комплект защиты от опрокидывания Hangman TK-400 состоит из куска стального троса и шплинта на каждом конце. По словам Висельника, комплект при правильной установке может выдержать до 400 фунтов.Шплинты скрепляют узел, поэтому даже если малыш доберется руками до точек соединения, крайне маловероятно, что ребенок сможет их разобрать. TK-400 поставляется со всем необходимым монтажным оборудованием, и нам нравится, что соединительный кабель выполнен из металла, а не из пластика, как на многих продуктах, но при этом достаточно гибок, чтобы упростить установку комплекта. Этот набор рекомендован старшим редактором Wirecutter Дэном Фрейксом, который живет в районе залива Сан-Франциско, подверженном землетрясениям, и использовал его на ряде предметов в своем доме.

    Quakehold 2830 7-дюймовый стальной мебельный трос

    Стальные кронштейны и трос обеспечивают достаточную и надежную защиту, но компактная конструкция не так проста для установки в тесных помещениях.

    Варианты покупки

    *На момент публикации цена составляла 6 долларов США.

    Quakehold — еще одна компания, производящая высоко оцененные продукты для защиты от опрокидывания. 7-дюймовый стальной мебельный трос Quakehold 2830 работает путем наложения двух кронштейнов (один на стене, один на мебели) и закрепления их сквозным кабелем.Вы закрепляете кабель двумя навинчивающимися торцевыми заглушками, а не шплинтами, но ребенку по-прежнему сложно снять это оборудование. Дэн также рекомендует этот: его более толстый кабель кажется более прочным, чем у Hangman — компания утверждает, что он может выдерживать 1000 фунтов силы — а прилагаемые винты толще и длиннее. Тем не менее, этот толстый кабель и общая конструкция дают вам меньше возможностей для установки, так как два кронштейна должны быть достаточно близко друг к другу, чтобы кабель мог проходить через оба. В целом мебельные крепления Hangman и Quakehold отвечают требованиям, которые мы считаем важными для этих продуктов, а именно цельнометаллическая конструкция, отсутствие необходимости в периодической затяжке или обслуживании, а также наличие всего необходимого крепежного оборудования.

    Для отдельно стоящего телевизора с плоским экраном, который не крепится к стене или надежной подставке, вам понадобится что-то другое. Универсальные ремни безопасности для плоских экранов Quakehold 4520 получили очень хорошие отзывы клиентов на Amazon. Дэн использовал эти ремни у себя дома для некоторых телевизоров и больших компьютерных дисплеев. Каждый из двух регулируемых ремней имеет большую клейкую прокладку, которая прикрепляется к задней части телевизора или дисплея; вы прикрепляете металлическую пластину на другом конце к стене или мебели с помощью винтов или аналогичной клейкой прокладки.

    Редактор аудио/визуальных материалов Wirecutter Крис Хейнонен закрепляет свои отдельно стоящие телевизоры с помощью ремня Sanus Systems Anti-Tip Strap. Этот продукт крепится к телевизору, мебели, на которой он стоит, и стене. Крису и Дэну нравится одна деталь, которая делает установку проще и безопаснее: деталь вкручивается в существующие монтажные отверстия VESA на вашем телевизоре, поэтому вам не нужно иметь дело с липким клеем.

    Менее надежные методы

    Вы столкнетесь с рядом других методов крепления предмета мебели.Мы хотели обратиться к ним здесь, а также честно взглянуть на все плюсы и минусы, которые мы смогли найти благодаря нашим исследованиям и опыту. Согласно Colorado Childproofers, например, простая L-образная скобка сделает свое дело. Но это обычные аппаратные средства, которые не поставляются с винтами подходящего размера. Они также хороши только для мебели с открытой спинкой.

    Старший редактор Wirecutter Гарри Сойерс использовал продукт, похожий на наши мебельные ремни, настенные ремни Safety 1st для мебели, которые вы, вероятно, можете найти на полке в Babies R Us, Buy Buy Baby и в других местах.Их легко установить, и они работают достаточно хорошо, но монтажные пластины, которые соединяются с мебелью и стеной, пластиковые. Гарри сказал, что по сравнению со снаряжением Hangman и Quakehold этот продукт не такой надежный. «Я должен обновиться», — отметил он.

    Мы также советуем соблюдать осторожность при использовании любой системы стяжек. В то время как многие из них кажутся эффективными (это профессиональное средство защиты от детей использует их), некоторые из них представляют собой не более чем дешевые стяжки электрика с небольшим зажимом на каждом конце. Как пишет Colorado Childproofers, «прочность на разрыв Zip Tie может составлять всего около 50 фунтов — 50-фунтовый ребенок с ящиком, выдвинутым примерно на 2 фута, будет оказывать на ремешок усилие в 100 фунтов.«Наши сотрудники видели стяжки, входящие в состав монтажного оборудования, которое сопровождает некоторые предметы мебели; если вы покупаете новую мебель и находите ее включенной, мы рекомендуем обновить ее.

    Colorado Childproofers также отмечает, что привязные системы с пластиковыми ремнями могут потребовать периодического затягивания или замены: «Скорее всего, это связано с тем, что твердый нейлон со временем становится хрупким, особенно в теплых, сухих районах или районах с высоким содержанием озона». Мы считаем, что крепление должно начинаться надежно и оставаться таким без регулировки.

    Как закрепить анкеры в целом

    Независимо от того, какую систему вы используете, важно знать, во что вы вкручиваете шурупы, как со стороны мебели, так и со стороны стены. Многие предметы сборной мебели имеют тонкие спинки, прикрепленные всего несколькими скобами, которые могут вырваться, если предмет начнет опрокидываться. Как вы могли заметить на странице товара Hangman TK-400, клипса устанавливается не на заднюю часть мебели, а на более толстую верхнюю часть. Всегда ищите цельную деревянную часть мебели — сверху, по бокам, на полке или разделителе ящика — и отмечайте ее как точку крепления.А если мебель из ДСП, шуруп устанавливайте поперек прижатых слоев, а не на одной линии с ними.

    Со стороны стены важно утопить винты в стойке (вертикальные элементы каркаса). В большинстве домов они обычно находятся на расстоянии 16 дюймов друг от друга, и вы можете найти их с помощью надежного искателя шипов (здесь у нас есть больше мыслей об искателях шипов).

    Для креплений как со стороны мебели, так и со стороны стены вам необходимо использовать надлежащие базовые методы сверления и забивания, чтобы обеспечить надежное соединение оборудования. Сверление направляющего отверстия обеспечивает гораздо большую точность установки винта и упрощает установку винта. Для правильного выбора размера сверла эмпирическое правило состоит в том, чтобы выбрать размер, равный ширине винта минус резьба (в большинстве инструкций по установке указывается размер сверла). Если вы сверлите заднюю часть предмета мебели и опасаетесь, что сверло вылезет с другой стороны, оберните сверло куском синей ленты на нужной глубине, чтобы знать, когда прекратить сверление.Если выбранный вами комплект защиты от опрокидывания не поставляется с монтажным оборудованием и вы покупаете собственные винты, приобретите винты с «захватом» на шпильке не менее 1 дюйма. Для типичной стены, состоящей из гипсокартона толщиной ½ дюйма, это означает минимум шурупа диаметром 1⅝ дюйма. Кроме того, винт с крупной резьбой лучше захватывает, чем винт с мелкой резьбой.

    Примечания:

    1. Как поясняется в статье Consumer Reports, комоды IKEA не соответствовали этим стандартам. Прыгать назад.

    Как правильно вставить анкер в стену | Главная Руководства

    Автор Chris Deziel Обновлено 29 декабря 2018 г.

    Независимо от того, используете ли вы пластиковый настенный анкер, молибденовый болт или любой другой тип настенного анкера, вам нужно будет просверлить отверстие в стене и размер отверстия имеет решающее значение для правильного функционирования анкера.Если оно слишком маленькое, анкер не подойдет, а если отверстие слишком большое, то не удержится. Кроме того, вставить анкер в стену не составит труда, если вы используете такой, который выдержит вес, который вы планируете на него положить.

    Конические настенные анкеры

    1. Измерьте диаметр конического настенного анкера на расстоянии примерно 1/4 дюйма от отверстия с помощью точной линейки и выберите сверло соответствующего диаметра, чтобы просверлить для него отверстие. Используйте обычное сверло, чтобы просверлить гипсокартон, и сверло по каменной кладке, чтобы просверлить бетон или кирпичную кладку.

    2. Просверлите в бетоне отверстие, глубина которого превышает длину анкера. Если вы сверлите гипсокартон, просверлите его насквозь.

    3. Вставьте анкер до упора. Если вы просверлите отверстие нужного размера, вы не сможете вставить его полностью, не постукивая по нему молотком. Когда анкер полностью вставлен, передний край выступа должен быть на одном уровне со стеной.

    4. Ввинтите шуруп в анкер, и он расширится и заклинит по бокам отверстия.

    Молибденовые болты, рычажные болты и пластиковые крыльчатые анкеры

    1. Отвинтите болт от втулки молибденового болта или рычажного болта. Пластиковые анкеры крыла не имеют прикрепленных к ним болтов.

    2. Измерьте линейкой диаметр самой широкой части втулки и выберите сверло такого диаметра. При измерении рычажных болтов и барашковых болтов перед измерением убедитесь, что крылья загнуты вверх параллельно втулке.

    3. Просверлите отверстие для втулки насквозь в гипсокартоне.Эти типы анкеров не подходят для бетонных или кирпичных стен.

    4. Вставьте втулку в отверстие до упора и постукивайте по ней молотком, пока передний край отверстия не окажется на одном уровне со стеной. Болты Molly и втулки с рычажными болтами имеют зазубрины под передней кромкой, которые впиваются в гипсокартон, удерживая втулку на месте.

    5. Вверните болт, поставляемый с молибденовым болтом или рычажным болтом, во втулку или вверните шуруп для дерева в пластиковый барашковый анкер.По мере затягивания болта или шурупа крылья будут расширяться относительно задней части гипсокартона или, в случае молибденового болта, втулка будет расширяться по бокам отверстия, удерживая болт на месте.

    6. Вещи вам понадобится
      • сверло

      • молоток

      Совет

      Настенные настенные анкеры рассчитаны на вес. Болты с рычажным механизмом и молибденовые болты могут выдерживать наибольший вес, а конические анкеры — наименьший.

      Конические анкеры из свинца могут выдерживать больший вес, чем пластиковые, и являются лучшим выбором для удержания веса на бетонных стенах.

      Предупреждение

      Никогда не полагайтесь на конический анкер для поддержки большой нагрузки на гипсокартон. Внешнее напряжение может вытащить его из отверстия.

    Как узнать, какой настенный анкер использовать

    Как узнать, какой настенный анкер использовать

    By Robert Robillard on Советы для мастерских

    Анкеры для гипсокартона ~ В чем разница?

    Существует множество видов настенных анкеров, каждый из которых имеет свои сильные и слабые стороны.Важно использовать правильный якорь для правильного применения.

    Часто производитель поставляет недорогой анкер с набором штанги для полотенец или карниза. По моему опыту, производители поставляют наименее дорогой и минимально прочный анкер, который будет выполнять свою работу. Есть более безопасные и сильные варианты.

    Существует два типа настенных анкеров:

    • Анкеры для полых стен
    • Распорные анкеры для сплошных стен

    Тип 1: Анкеры для полых стен

    Анкеры для пустотелых стен

    являются самыми простыми, легкими в установке и самыми слабыми соединениями.Их можно использовать только в полых стенах, таких как гипсокартон и синяя доска. Они вставляются в предварительно просверленное отверстие и работают, распространяясь в полости стены. После раскрытия анкер нельзя вытащить обратно через меньшее установочное отверстие.

    Тип 2: Распорные анкеры для сплошной стены

    Распорные анкеры используются в толстых твердых материалах, таких как бетон, кирпич, раствор, металлы или дерево. Они расширяются, когда в них вкручивается винт или болт.

    Существуют различные типы анкеров в каждой категории

    • Пластиковые распорные анкеры
    • Резьбовые анкеры
    • Распорный анкер
    • Рычажные болты


    Пластиковые распорные анкеры:

    Пластиковые распорные анкеры являются одним из наиболее часто используемых и, как правило, самым слабым решением для анкеров для полых стен.

    Анкеры с более сильными «ребрами» обладают большей способностью захвата. Они наиболее прочны при использовании в твердом материале, таком как бетон. В целом, пластиковые распорные анкеры являются наименее прочными из всех обсуждаемых здесь анкеров, с фактической прочностью на отрыв около 30 фунтов в бетоне и всего 10 фунтов в гипсокартоне

    .

    Резьбовые анкеры:

    Большая резьба предназначена для надежного крепления в гипсокартоне и подходит для шурупов для листового металла № 6 или № 8.

    Резьбовые анкеры для гипсокартона доступны как из нейлона, так и из металла. В зависимости от типа якоря они могут выдерживать от 30 до 90 фунтов.

    Распорный анкер:

    Распорные анкеры для сплошных стен предназначены для использования в бетоне, кирпиче, мраморе и другом камне. Эти анкеры вбиваются в предварительно просверленное отверстие того же размера, что и анкер. По мере того, как прилагаемый винт ввинчивается в анкер, стороны расширяются и прижимаются к камню, удерживая анкер на месте.

    Эти анкеры используются для самых тяжелых нагрузок, а также для крепления каркаса к бетонным стенам и перекрытиям.Они будут выдерживать относительно большие нагрузки в бетонных потолках.

    Тумблерные болты:

    Болты с защелкой

    — это самый прочный и лучший выбор из всех анкеров для пустотелых стен. Они состоят из двух частей. [Перекидной или крылатый рычаг и машинный болт]

    Металлические крылья складываются вместе, чтобы рычажный болт мог войти в предварительно просверленное отверстие в стене.

    Тумблеры очень прочные. Тумблер 1/8″ может безопасно удерживать 50 фунтов на гипсокартоне толщиной 1/2″… тумблер 3/8″ — более 100 фунтов.

    Подпружиненные металлические крылья делают его отличным выбором для установки над головой. На фото ниже показан распорный анкер [вверху] и еще не затянутый рычажный болт. [Нижний]

    Посмотрите на разницу в «захвате» на стене, которую тумблер имеет над распорным анкером. Это то, что делает его самым прочным анкером для полых стен.

    Крыльчатые пластиковые анкеры

    Этот пластиковый анкер предназначен для полых стен и представляет собой компромисс между прочностью и стоимостью.Они намного дешевле в производстве, чем металлические анкеры, но обладают вдвое большей прочностью, чем пластиковые распорные анкеры.

    Эти анкеры рассчитаны на нагрузку 35 фунтов, поскольку они изготовлены из пластика, поэтому при установке необходимо соблюдать осторожность.



    ↑ Возьмите этот заголовок аниматора



    Тяжелые анкеры для гипсокартона — настенные анкеры оптом

    Выберите прочный анкер для гипсокартона от AFT Fasteners, чтобы прикрепить такие объекты, как рамы для картин или приспособления, и убедиться, что они остаются на месте.Стеновой анкер поможет распределить вес по большей площади, что сделает его более безопасным и надежным. Наши анкеры продаются оптом или в небольших упаковках и чаще всего изготавливаются из нейлона, пластика, стали или сплава замак. При выборе настенного анкера среди десятков разновидностей, представленных на рынке, важно учитывать, какой вес должен выдерживать анкер, и материал стены, в которой вы сверлите.

    Руководство по выбору настенных анкеров

    Нейлоновые или пластиковые распорные анкеры для гипсокартона, включая дюбели Bantam, анкеры Scru и распорные стеновые анкеры Sharkie, являются наиболее распространенным типом настенных анкеров и бывают разных стилей и размеров.Хотя они широко используются, они являются самым слабым выбором, подходящим только для легких нагрузок, когда сила приложена перпендикулярно анкеру. Пластиковые настенные анкеры не следует использовать в подвесных конструкциях или для крепления тяжелой мебели к стене, так как анкер может оторваться.

    Резьбовые, самосверлящие анкеры для гипсокартона или гипсокартона доступны в вариантах из нейлона, пластика и стали. Крупные нити обеспечивают большую удерживающую способность в гипсокартоне и менее склонны к ослаблению со временем.Стропы Zip-It, EZ Twist и EZ-Ancor представляют собой типичные самосверлящие анкеры.

    Анкеры для полых стен, также известные как молибденовые болты, молибденовые анкеры и забивные анкеры, сочетают в себе сверхмощную удерживающую силу и продуманную конструкцию в универсальном анкерном шурупе для гипсокартона, который прост в установке. Анкеры для полых стен, изготовленные из стали, состоят из крепежного винта, ввинченного в металлическую втулку с прорезями. По мере затягивания шурупа металлическая втулка расширяется наружу и плотно прижимается к задней части стены, распределяя нагрузку по большей площади и прочно удерживая анкер на месте.Крепежный винт можно удалить и снова вставить без изменения эффективности анкера.

    КатегорияАнкеры для полых стенСвинцовые анкеры для стенПластиковые анкеры для гипсокартонаСамосверлящие анкеры для гипсокартонаТоггловые анкеры для гипсокартона

    Как использовать анкеры для стен

    Важно знать, как использовать анкеры для стен, чтобы не было проблем с их ослаблением или повреждением стены. В Fasteners, Inc. в Денвере мы предлагаем широкий ассортимент стандартных и специализированных крепежных изделий, таких как идеальный настенный анкер для любой поверхности, а также болты, гайки, шайбы, винты, заклепки, зажимы, хомуты, электромонтажные изделия, фитинги, анкеры. , штифты, стержни и фиксаторы.Наша цель всегда состоит в том, чтобы предоставить вам идеальный продукт для вашего применения по разумной цене и всегда с вашим полным удовлетворением.

    Давайте рассмотрим все, что вам нужно знать, в том числе, как использовать настенные анкеры.

    Основы

    Якорь, являющийся частью системы крепления, прикрепляет один объект к другому, когда шурупы, гвозди, клей или другие средства крепления просто не работают. Они часто используются на очень твердых поверхностях, таких как бетон, и на полых поверхностях, таких как стены, двери и потолки, особенно если за поверхностью нет доступной деревянной стойки или балки.

    Прочность анкера зависит от типа анкера, того, что вы подвешиваете, а также вида и состояния поверхности. Если стена структурно слаба, была отремонтирована или повреждена водой, ее прочность может быть снижена.

    Существует два типа анкеров: распорные анкеры и анкеры для полых стен.

    Эти типы анкеров используются в бетоне, кирпиче, строительном растворе, металлах и даже дереве. Эти анкеры расширяются, когда в них вкручивается винт или болт. Прочность распорных анкеров зависит от материала поверхности, в котором они установлены.Сначала может показаться, что анкер крепкий, но если материал, в котором он установлен, слабый, анкер может ослабнуть и вырваться из-за слишком большого усилия.

    Эти типы анкеров используются в тонких материалах или на полых стенах. Они распространяются внутри полости стены и не могут быть вытянуты обратно через меньшее монтажное отверстие. Чем больше спред, тем сильнее якорь.

    Пластиковые распорные анкеры

    Наиболее часто используемыми анкерами являются пластиковые распорные анкеры.Они бывают разных размеров и дизайнов. Наибольшая удерживающая способность достигается за счет больших пластиковых анкеров, которые могут работать с большими винтами. Если вам нужна сила сцепления, независимо от материала стены, используйте анкеры с более сильными ребрами.

    Пластиковый анкер расширяется при установке в него шурупа. Это прикладывает усилие к материалу, в котором он установлен, и удерживает его на месте.

    А теперь, как использовать настенные анкеры. Сделайте отверстие в поверхности, используя дрель или шило, в зависимости от материала.Отверстие должно быть немного меньше ширины анкера. Затем вдавите анкер в трюм и убедитесь, что он находится на одном уровне с поверхностью. Возможно, вам придется использовать молоток, чтобы постучать по якорю заподлицо. Будьте осторожны, потому что, если отверстие слишком маленькое, анкер может разрушиться при постукивании по нему. Пластиковые распорные анкеры являются самыми слабыми и не должны использоваться с гипсокартоном, если только нагрузка невелика и сила перпендикулярна анкеру. Не используйте пластиковый распорный анкер в потолке, если только то, что вы вешаете, не очень легкое.

    Вот краткие описания различных типов якорей.

    Втулочные анкеры для полых стен или болты Molly

    Болты

    Molly просты в установке, но обладают гораздо большей прочностью. Самый большой молибденовый болт может удерживать до 50 фунтов. Молибденовый болт обеспечивает постоянную резьбу для любого материала, к которому он прикрепляется. Таким образом, если вы устанавливаете что-то с помощью молибденового болта, его можно снимать несколько раз, и он не потеряет своей прочности. Он добавляет поддержку полым дверям для подвешивания таких вещей, как вешалки для полотенец или крючки для одежды.

    Крыльчатые пластиковые анкеры

    Поскольку это пластиковые анкеры, их производство намного дешевле, чем металлических анкеров, но они более чем в два раза прочнее пластиковых распорных анкеров. Эти анкеры полностью изготовлены из пластика, поэтому при их установке нужно соблюдать осторожность, иначе они могут пройти сквозь стену и оставить большое отверстие.

    Резьбовые анкеры для гипсокартона

    Они называются EZ-Ancor или Zip-It и представляют собой большие гайки с наружной резьбой и острием на конце.Заостренный конец металлического типа раскрывается в стене при установке длинного винта. Они доступны как в нейлоне, так и в металле. Эти анкеры лучше держатся в гипсокартоне, чем пластиковые распорные анкеры. Их можно использовать для легких подвесок.

    Шурупы для гипсокартона с резьбой

    Они сочетают в себе простоту установки резьбового анкера с прочностью рычажного соединения.

    Традиционные тумблерные болты и защелки

    Болты с защелкой

    — одни из лучших анкеров для пустотелых стен.Есть сам тумблер, который выглядит как пара подпружиненных металлических крылышек, и машинный болт. Они очень прочные и отлично подходят для подвешивания вещей к потолку.

    Стандартные пуговицы не затягиваются в точное положение. Вы должны расположить их так, как они затянуты. Итак, когда тумблер почти затянут, проверьте положение объекта, а затем полностью затяните тумблер. Решение этой проблемы состоит в том, чтобы использовать рычажок в одном отверстии для обеспечения прочности и пластиковый распорный анкер во втором отверстии, чтобы установить стержень в правильное положение.Старайтесь не перетягивать защелку в гипсокартоне, иначе можно сломать защелку или стену. Кнопки также являются самыми простыми якорями для удаления.

    В защелкивающемся переключателе используется цельный стержень, а не шарнирные крылья, и он сохраняет положение стержня с резьбой, чтобы вы могли удалить и снова установить болт. Этот переключатель прочный и простой в установке. Это многоразовый переключатель, поэтому он наносит меньше вреда вашим стенам.

    Знание типов распорных и полых креплений, а также способов использования стеновых анкеров может сэкономить вам время и силы, не говоря уже о повреждении материала поверхности.Компания Fasteners, Inc. в Денвере предлагает широкий ассортимент стандартных и специализированных крепежных изделий, таких как анкеры и рычажные болты. У нас есть знания и опыт, инвентарь и покупательная способность, чтобы предоставить вам лучший крепеж для каждого проекта.

    Как выбрать и установить лучший анкер для гипсокартона, болт Молли или рычажный болт

    Подвешивание тяжелых предметов требует определенного ноу-хау и уверенности. Если вы когда-нибудь пытались повесить что-то тяжелое без подходящих анкеров, вы, возможно, знаете, как легко случайно повредить гипсокартон.Выбрав правильные анкеры и болты, вы можете быть уверены, что выполнили работу правильно.

    Многие самодельщики согласятся, что если вы сможете вкрутить длинный шуруп в стойку стены, вы можете быть уверены, что оборудование выдержит вес легкой установки; однако одни гвозди и шурупы не всегда надежны, потому что гипсокартон сам по себе несколько хрупкий и не может выдержать большой вес. Если вы подвешиваете тяжелый предмет или не можете закрепить шуруп в стенной стойке, выберите настенный анкер, который справится со своей задачей.

    Есть несколько вариантов, которые вы можете использовать:

    Как это работает : пластиковые анкеры или стальные анкеры представляют собой арматуру, вставленную в гипсокартон для дополнительной поддержки шурупов. Дополнительная опора предотвращает выпадение шурупов из гипсокартона или стен с полыми поверхностями.

    Подходит для: легких предметов, таких как часы, рамки для картин и мелкие аксессуары

    Ограничение по весу : до 25 фунтов

    Обычно поставляемые вместе с аксессуаром для настенного монтажа, анкеры с пластиковыми ребрами и самосверлящие анкеры хорошо справляются с ролью армирующих винтов, используемых для подвешивания легких предметов.Эти анкеры используются для усиления шурупов в гипсокартоне или материале стены и, как правило, не проникают достаточно глубоко, чтобы взаимодействовать со стеновым стержнем.

    Существует множество различных типов анкеров для гипсокартона, которые продаются разных размеров и толщины и изготавливаются из различных материалов, включая пластик и сталь, поэтому имейте в виду, что традиционные крепежи могут выдерживать различный вес и пригодятся в различных сценариях использования. .

    Как установить анкер для гипсокартона:

    Как это работает : Молибденовый болт представляет собой винт, заключенный в металл, который расширяется в предварительно просверленном отверстии для поддержки предметов среднего веса.

    Подходит для: предметов высокой и средней тяжести, таких как крючки для одежды, или легких предметов на потолке, таких как детекторы дыма

    Ограничение по весу : от 25 до 50 фунтов

    Эти маленькие моллинезии могут быть похожи на традиционные анкеры для гипсокартона, но их конструкция делает их более прочными и надежными. Их легко установить, и, на самом деле, если вы хотите обновить или заменить существующий пластиковый настенный анкер, вы можете легко вставить один из них в существующее отверстие, чтобы он мог выдерживать больший вес.

    Как установить болт Molly:

    Назначение : Болт с защелкой имеет подпружиненную гайку, которая раскрывается при вставлении в стену. После затягивания он создает напряжение, чтобы прижать заднюю часть гипсокартона.

    Подходит для: тяжелых установок, таких как полки или телевизоры, или для использования с потолочными крюками

    Ограничение по весу : от 50 до 200 фунтов

    Toggles предлагают больше возможностей, чем любые традиционные анкеры и молли для гипсокартона, продаваемые для размещения самых тяжелых предметов, которые вам нужно повесить. Они бывают разной длины и толщины, что позволяет закреплять как тяжелые предметы, так и в более толстый гипсокартон или другие материалы, такие как токарный станок и гипс.

    Как установить рычажный болт:

    Тумблерные болты выходят из строя только в том случае, если они отвинчены. Редко когда они сломаются внутри стены или прорвутся через гипсокартон, если вы используете оборудование, подходящее для веса вашего предмета. После вставки в гипсокартон через предварительно просверленное отверстие вы не сможете изменить курс и извлечь гайку с бабочкой.

    Если для фиксации одного предмета (например, настенного кронштейна для телевизора с двумя-четырьмя болтами) используется несколько защелок, вы можете быть уверены, что кронштейн прочно закреплен на месте.Возможно, он даже сможет выдержать ваш человеческий вес.

    .

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
