Чертеж дефлектор флюгер: Флюгер для дымохода легко сделать самостоятельно – Ремонт своими руками на m-stone.ru

Флюгер на дымоход своими руками: как его сделать

Флюгер своими руками издавна было принято устанавливать в городах на морском побережье для измерения направления и силы ветра. Сделав флюгер своими руками, владелец дома делал свое жилище узнаваемым, вносил в его внешнее убранство оригинальный декоративный элемент. Устанавливая флюгер для дымохода с дефлектором своими руками, владелец дома повышает эффективность работы и уровень защищенности дымовой трубы.

Флюгер, устанавливаемый на дымоходную трубу, может выполнять несколько функций сразу

Устройство, виды и функции флюгера на трубу дымохода

Для изготовления привлекательного флюгера на дымоход своими руками чертежи понадобятся обязательно, на них следует отобразить основные элементы устройства. Оно составлено следующими компонентами:

• корпусом – основанием, в которое вставляется ось. Корпус будет закреплен на дымоходной трубе;
• подшипником, находящимся в корпусе. Именно в него вставляется ось, подшипник позволяет ей свободно вращаться при дуновениях ветра;
• указателем сторон света. Выполняется в виде двух скрещенных под прямым углом прутков. На концы прутков наносятся буквенные обозначения сторон света. Ориентировка указателя производится с использованием компаса;
• вертикально расположенной осью одного диаметра с подшипником, через который она вставляется в корпус;
• колпачком на флюгерной оси, представляющим собой конус или круг. Его назначение – не допускать попадания влаги на корпус;
• флажком на флюгерной оси в виде небольшой лопасти. Именно флажком, приводимым в движение порывами ветра, указывается направление ветровых потоков. Флажок рассматривается как главное поле для реализации идей в области декорирования, когда устанавливается флюгер на дымоход своими руками;
• противовесом, устанавливаемым с противоположной стороны флажка, чтобы сбалансировать его.

Конструкция флюгера довольно проста и не включает каких-либо специфических элементов

Перед тем, как приступить к выполнению для флюгера на дымоход чертежей с размерами, стоит определиться с целым рядом вопросов. В первую очередь, какой вид устройства будет устанавливаться:

• декоративный. Его основным назначением будет придание оригинальности экстерьеру здания, в то время как основными функциями можно будет и вовсе пренебречь;
• обычный, для определения направления ветра;
• флюгер Вильде, в комплектации которого наличествует маленький пропеллер или подвес (подвешенная пластина). С помощью флюгера Вильде определяется и направление ветра, и сила ветрового потока (по отклонению пластины от вертикального положения, принимаемого за нулевое значение), а также отпугиваются вращающимся пропеллером птицы;
• метеорологический. Кованый метеорологический флюгер добросовестно сообщает метеорологам-любителям точное направление ветра;
• дымоходный. Флюгер на дымоходную трубу изготавливается так, чтобы его корпус не позволял проникать внутрь атмосферным осадкам, мусору и птицам. Установив дымоходный флюгер своими руками с вращающимся основанием, удается достичь такого важного эффекта, как предотвращение проникновения осадков и обратной тяги, способной даже загасить печь.

Сделав флюгер своими руками, возможно придать ему целый ряд функций:

• защиты дымохода от проникновения осадков и порывов ветра;
• отпугивания птиц, которые стремятся обустраивать гнезда в теплых местах;
• указания направления ветра;
• определения сторон света;
• определения силы ветра;
• декоративного элемента, украшающего кровлю и здание в целом, придающего ему своеобразие и узнаваемость, оригинальность.

Выбрав для флюгера оригинальный дизайн, можно сделать свое жилье уникальным

Подбор материалов и инструментов и изготовление флюгарки на трубу дымохода

Решив установить флюгер на дымоход проделав необходимые чертежи, переходим к подбору материалов для изготовления. Дефлектор на дымоход своими руками, совмещенный с флюгером, должен оказаться:

• легким;
• прочным;
• устойчивым к коррозии.

Исходя из этих требований, останавливаем выбор на:

• оцинкованной стали;
• листовом железе;
• нержавеющей стали;
• кованом металле;
• металлопрофиле;
• меди.

Количество материалов зависит от размера конструкции, которую обычно выполняют высотой в 700-800 мм и шириной 400-500 мм.

Для изготовления понадобится использование таких инструментов:

• дрели;
• гаечного ключа;
• напильника;
• ножниц по металлу;
• сварочного аппарата (при условии выполнения сварных соединений).

Для флюгера лучше всего использовать металл, устойчивый к коррозии, а собирать детали можно при помощи винтов

Последовательность изготовления флюгера такова:

1. Корпус выполняется из металлической трубы, длина которой составляет 130 мм, а диаметр – 13-15 мм. В верхней части трубы на резьбу устанавливается подшипник подходящего диаметра.
2. Из двух узких стальных полосок, скрепляемых при пересечении под углом в 90º, выполняется указатель сторон света. Для этой розы ветров вырезаются и окрашиваются буквы для указания сторон света (север, С или N, принято окрашивать синим, юг, Ю или S — красным). Вместо букв могут использоваться фигурки, символизирующие нечто важное с точки зрения владельца дома или попросту отвечающие его эстетическим предпочтениям. Делая устройство попроще, можно ограничиться окрашиванием кончиков указателей. Прикрепляется указатель к корпусу с помощью сварки, но использовать компас для правильного выставления придется обязательно.
3. Для изготовления вертикальной оси понадобится гладкая арматура. Наварив к кончику на месте выхода из трубы колпачок, перекрывается путь для проникновения влаги. Для этой цели возможно также использование резинового уплотнителя.
4. Чтобы вырезать флажок, стоит заранее проделать выкройку на картоне.  Картонную выкройку накладывают на металлический лист и обводят контур. Вырезать по контуру стоит неспешно и аккуратно, избегая появления зазубрин.
5. Флажок прикрепляется к верхней части вертикальной оси. Пользуясь противовесом, производим необходимую балансировку, чтобы установить флажок строго в горизонтальном положении.
6. Выполняется сборка всех элементов конструкции, которая может быть дополнена вертикальными пропеллерами. Они не только будут приводить в движение украшающие флажок фигурки, но и отпугнут птиц. Возможно применение чеканки по металлу, рельефность поверхности флюгера будет создавать впечатление объемности.

Обратите внимание! Подшипник обязательно смазывается солидолом (литолом), чтобы обеспечить плавность движения вертикальной оси.

Флюгер-дефлектор будет способствовать усилению тяги в дымоходе

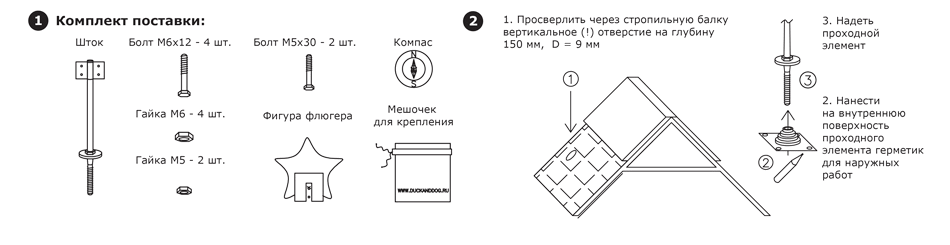

Как установить флюгер-дефлектор на дымоходную трубу

Точность работы флюгера как метеорологического устройства зависит от высоты установки над поверхностью. Точные показания будут достигнуты при установке на минимальной 12-метровой высоте.

Устанавливая конструкцию на дымоходной трубе, добиваются того, что воздушные потоки не смогу проникать в дымоход, наталкиваясь на преграду в виде конусообразного верхнего колпака. Правильный выбор конструкции даже позволяет достичь улучшения тяги за счет завихрения потоков. Конструкция дефлектора с флюгером позволяет добиться усиления тяги даже при ветре, дующем снизу. Подсоединенная к дефлектору конструкция вращением механизма и конуса создает завихрения, препятствует проникновению ветра внутрь трубы и усиливает тягу.

Так как конструкция выполняется из металла, то в зимнее время неизбежно возникновение наледи за счет образования конденсата при выходе пара, что принято считать неисправимым недочетом. Проблема решается предотвращением попадания влаги в подшипник, периодической смазкой и отслеживанием образования наледи. Отвод конденсата с внутренней поверхности выполняется специальными капельниками, которые не дают попасть ему в трубу. Проблема же коррозии вращающихся частей предотвращается их окрашиванием.

Важно! Принято считать, что дефлектор с флюгером демонстрирует надлежащую эффективность только в случае установки на прямом дымоходе, идущем от твердотопливного котла (печи).

Установка производится в три этапа:

1. Надевается цилиндр.
2. Цилиндр фиксируется с помощью элементов крепежа.
3. Хомутами крепятся колпак и диффузор.

Проводя установку, следуют таким правилам:

• если у дефлектора круглое сечение, а труба — прямоугольного (квадратного) профиля, то потребуются переходные патрубки;
• крепление дефлектора к трубе большого диаметра выполняется к внутренней стороне с использованием переходных ножек;
• крепление колпака к цилиндру обязательно выполняется так, чтобы он образовал обратный конус. Тогда конструкция будет результативно работать, невзирая на изменения скорости и направления ветра.

Собственноручное изготовление флюгера – относительно несложная задача, единственно требующая четкого представления о целевом назначении и последовательного выполнения технологических операций. В результате появится симпатичное устройство, придающее оригинальный облик зданию.

Как сделать дефлектор (флюгер) на дымоход своими руками расчет, чертежи и прочее

Конструкция дымоотвода подразумевает наличие дефлектора, который делает несколько основных функций. Первая задача устройства состоит в обеспечении хорошей тяги и благодаря этому важно знать устройство конструкции.

Назначение дефлектора

Правильное функционирование дымоотвода воздушного отопления обеспечивает неплохой обогрев дома. При попадании ветра с наружной стороны в просвет дымоотвода происходит нарушение работы системы, другими словами дым и тяга значительно становятся меньше. Для устранения подобного результата и нужен дефлектор, который обеспечивает нормальную работу системы воздушного отопления.

Дефлектор имеет обычную конструкцию

Продуктивная тяга содействует улучшению прогорания топлива до 20%. При этом возрастает результативность обогрева пространства. Дефлектор, дающий возможность достигнуть данной цели, имеет обычную конструкцию. Устройство в себя включает такие элементы:

• верхний и нижний цилиндры;
• отрезок трубы нижнего цилиндра;
• защитный колпак;
• спайдерные крепежи.

Некоторые конструкции в себя не включают верхний цилиндр, ведь он не считается просто обязательным. Дефлектор подразумевает наличие нижнего цилиндра, диффузора и обратного и прямого колпаков. При этом нижний цилиндр фиксируется на дымоотвод, а диффузор нужен для деления воздушного потока. Комплекс обычных компонентов позволяет сделать лучше результативность дымоотвода путём усиления тяги.

Характерности устройства

Дефлектор удобен в работе, однако важно предусмотреть его назначение. В регионах с большими ветрами прибор удобен, однако при систематическом отсутствии перемещения масс воздуха или при низовом ветре конструкция не содействует усилению тяги, а лишь снижает данный процесс. В этом случае необходимо применять дефлекторы с вмонтированным специализированным механизмом, включающим в себя ось на подшипниках, полуцилиндрическую переносную стенку, полотно и крышку. При изменении направления потока ветра флюгерное полотно поворачивается, защищая дымоотвод от неверного перемещения масс воздуха.

Дефлектор удобен при печном отоплении

Дефлектор считается просто обязательным элементом дымоотводящей системы при печном отоплении. Устройство имеет и прочие названия: оголовок, дымник, флюгарка, а еще колпак и грибок. В большинстве случаев дефлектор называют зонтиком или отливом, однако всегда предполагается защитное устройство, способствующее усилению тяги. При этом простой зонт, козырёк или грибок выделяются от практичного дефлектора тем, что предоставляют лишь внешнюю защиту дымоотвода. Настоящее устройство увеличивает тягу, имеет защиту от низинного ветра, мешает проникновению осадков в середину трубы. Аналогичным образом, дефлектор делает комплекс функций, которые обеспечивают успешный обогрев дома.

Виды « колпаков »

Главное назначение дефлекторов любых видов одинаково, но устройства выделяются конструктивными характерностями. Благодаря этому они разделены на конкретные виды:

• шарообразный дефлектор;
• прибор Григоровича;
• тарельчатый вариант;
• ЦАГИ вентиляционный;
• Н-образный прибор.

Данные модели являются традиционными и продуктивны в использовании. Варианты «флюгер» или крутящийся дефлектор выделяются от них конструктивным исполнением, но работают по аналогичному принципу, что и традиционные. При любых обстоятельствах устройство должно быть сделано из материала, устойчивого к влиянию больших температур и климатических осадков. Оцинкованное железо или медь часто считаются основанием конструкции. Изделия, покрытые эмалью либо полимерным слоем, считаются одними из новых вариантов. Во время установки элемента на дымоотвод есть контакт с горячим воздухом. Благодаря этому нельзя применять изделия из пластика. Они идеальны исключительно на каналах для вентиляции.

Шарообразные устройства прекрасны и комфортны

При подборе изделия необходимо учесть качество и прочность крепления всех компонентов. Поворотные детали должны вращаться бережно и мягко, а параметры нижнего цилиндра должны подходить размерам дымоотвода. При этом необходимо учитывать, что дефлектор применяют исключительно на трубах в форме круга. Кирпичные квадратные дымовые трубы просят установки дополнительного переходника.

Рабочий принцип конструкции

Внешнее устройство для дымоотвода как правило имеет разную форму, однако всегда одинаков рабочий принцип. Потоки воздуха, двигаясь по крыше строения, ударяются о корпус дефлектора и огибают его. Благодаря этому образовывается разряженная территория. Согласно законодательству аэродинамики Бернулли в данной области находятся разряженные массы воздуха, которые не мешают тяге. Сила выхода дыма и качество прогорания топлива увеличивается, что выполняет дефлектор практичным.

Тарельчатый дефлектор удобен

Любой вариант традиционного колпака подразумевает наличие нижнего цилиндра. Данная часть фиксируется к дымоотводу. Сверху изделие дополнено «зонтиком», другими словами крышкой, защищающей дымоотвод от осадков. Части конструкции предоставляют хорошую и хорошую работу дефлектора.

Конструкция обычного дефлектора лаконична

Все конструктивные детали устройства для дымоотвода обязаны быть хорошо скреплены между собой. Очень важно определить параметры изделия, потому что от этого может зависеть его трудоспособность.

Чертежи, размеры и параметры

При разработке дефлектора собственными руками необходимо определить размеры и сделать чертёж. Параметры изделия выбирают исходя из диаметра внутри готовой трубы дымоотвода. Согласно имеющимся данным необходимо выбрать высоту (Н) изделия и ширину диффузора (D).

Размеры дефлектора зависят от диаметра внутри дымоотвода

При отсутствии в таблице необходимого параметра трубы необходимо пользоваться такими соотношениями, как для высоты изделия 1,6—1,7 d, а для ширины диффузора 1,2—1,3 d, ширины колпака 1,7—19 d. При этом d — это диаметр внутри имеющейся трубы дымоотвода. Данные которые получены служат базой для расчёта численности материала. Все критерии необходимо указать на чертеже, предполагающем развёрнутое изображение деталей конструкции.

Примерный чертеж может быть незамысловатым

Хороший чертёж или схема упрощают создание устройства для дымоотвода. На рисунке указывают размеры и крепления всех компонентов.

Инструменты и материалы

Сделать собственными руками устройство с целью улучшения тяги дымоотвода можно при помощи обычных инструментов, которые обязаны быть точными, острыми и качественными. Без учёта данных требований невозможно создать надёжное и надежное изделие. Комплекс приборов и инструментов в себя включает:

• рулетку, линейку;
• ножницы для нарезания металла;
• киянку, шурупы с пресс-шайбой 15 мм;
• дрель с комплектом свёрл.

Основой конструкции служит металл листовой, толщина его должна быть 0,3 – 0,5 мм. Для этого приемлемо подходят такого рода материалы, как оцинкованный металл, алюминий, нержавейка. Сделать жёсткие крепления легко при помощи полос из металла большей толщины, чем листы для основы. А еще для работы можно применять заклёпочник, заменив им шурупы.

Подготовка к сборке

Металл листовой необходимо разрезать ножницами на части, Если учитывать соответствующие размеры деталей в развёрнутом виде. Для этого наиболее целесообразно сделать шаблоны на плотном картоне, а потом перенести форму на металл. При этом применяют маркер, обеспечивающий чёткий отпечаток.

Шаблоны всех деталей упрощают работу

Детали для жёсткой фиксации всех элементов конструкции необходимо срезать по соответствующим размерам. При помощи подобных деталей крепятся нижний цилиндр, защитный конус и верхний цилиндр. Жёсткие детали необходимо выгнуть до подходящей формы, позволяющей объединить в последующем цилиндры и конус.

Изготовление дефлектора собственными руками

Комплекс работ по изготовлению защитного приспособления для дымоотвода в себя включает обычные этапы. При этом необходимо следовать чертежу, иметь в виду схему сборки и тщательно объединять все детали. Важные этапы сборки заключаются в следующем:

Необходимо свернуть корпус, собой представляет основу диффузора. Края засверливают и закрепляют заклёпками. Дальше также необходимо склепать верхний и верхний цилиндры, но диаметр верхнего больше, чем параметр нижнего. Внешний служит для крепежа компонентов между собой. В кромке верхнего элемента необходимо вырезать и загнуть 6 полосок-лапок;

Крепления необходимы и для конуса

Заклепки дают возможность надежно скрепить детали

Сборка проходит постепенно

Сборка дефлектора подразумевает методичное крепление компонентов с учитыванием расположения жёстких полос. Для фиксирования идеальны заклёпки или шурупы с пресс-шайбой, однако важно тщательно объединить детали.

Работа и ремонт дефлектора

Изделие ставят на самом верху дымоотвода, тщательно крепя конструкцию. Во время эксплуатации устройство не просит особенных действий, ведь правильно собранная конструкция эффективна и содействует усилению тяги. При этом нужна постоянная чистка устройства, предполагающая снятие конструкции с трубы. После этого необходимо удалить все загрязнения щёткой, а еще покрывать металл противокоррозийным составом или специализированной краской.

Дефлектор стоит поддерживать в аккуратном состоянии

Если конструкция повреждена и имеет вмятины или трещины, то следует запаять все щели, выровнять поверхность. Довольно продолжительная работа может «настойчиво попросить» замены изделия, так как климатические осадки и высокая температура воздуха из дымоотвода значительно оказывают влияние на дефлектор.

Видео: изготовление флюгера для дымоотвода

Устройство в целях защиты дымоотвода и усиления тяги удобно и нужно для результативной работы системы обогрева. Грамотная конструкция и верные изделие имеет такие размеры считаются залогом его хорошей работы.

Флюгер на дымоход своими руками

Флюгер собственными руками давно было принято ставить в городах на берегу моря чтобы провести измерения направления и силы ветра. Сделав флюгер собственными руками, хозяин дома делал собственное жилье узнаваемым, вносил в его внешнее убранство неповторимый компонент декора. Устанавливая флюгер для дымоотвода с дефлектором собственными руками, хозяин дома увеличивает рабочую эффективность и уровень защищенности дымовой трубы.

Флюгер, устанавливаемый на дымоходную трубу, как правило выполняет ряд функций сразу

Устройство, виды и функции флюгера на трубу дымоотвода

Для производства привлекательного флюгера на дымотвод собственными руками чертежи потребуются в первую очередь, на них следует отобразить важные элементы устройства. Оно составлено следующими элементами:

• корпусом – Основанием, в которое ставится ось. Корпус будет закреплен на дымоходной трубе;
• подшипником, находящимся в корпусе. Собственно в него ставится ось, подшипник позволяет ей свободно вращаться при дуновениях ветра;
• указателем сторон света. Создается в виде 2-ух скрещенных под прямым углом прутьев. На концы прутьев наносятся буквенные определения сторон света. Ориентировка указателя выполняется с применением компаса;
• вертикально разместившейся осью одного диаметра с подшипником, через который она ставится в корпус;
• колпачком на флюгерной оси, собой представляет конус или круг. Его назначение – не позволять проникновения влаги на корпус;
• флажком на флюгерной оси в виде маленькой лопасти. Собственно флажком, приводимым в движение порывами ветра, указывается направление ветровых потоков. Флажок рассматривается как основное поле для реализации идей в области украшения, когда ставится флюгер на дымотвод собственными руками;
• противовесом, устанавливаемым с другой стороны флажка, чтобы сбалансировать его.

Конструкция флюгера неимоверно проста и не включает каких-нибудь нестандартных компонентов

Прежде чем приступать к выполнению для флюгера на дымотвод чертежей с размерами, надо определиться с большим рядом вопросов. Обязательно, какой вид устройства будет ставиться:

• декоративный. Его главным назначением будет придание необычности экстерьеру строения, тогда как главными функциями можно будет и совсем пренебречь;
• традиционный, для определения направления ветра;
• флюгер Вильде, в комплектации которого наличествует маленький пропеллер или подвес (подвешенная пластина). При помощи флюгера Вильде устанавливается и направление ветра, и сила ветрового потока (по отклонению пластины от вертикального положения, принимаемого за нулевое значение), а еще отпугиваются крутящимся пропеллером птицы;
• метеорологический. Кованый метеорологический флюгер честно сообщает метеорологам-любителям точное направление ветра;
• дымоходный. Флюгер на дымоходную трубу делается таким образом, чтобы его корпус не позволял проникать вовнутрь осадкам атмосферы, мусору и птицам. Установив дымоходный флюгер собственными руками с крутящимся Основанием, получается добиться столь важного эффекта, как предотвращение проникновения осадков и обратной тяги, способной даже загасить печь.

Сделав флюгер собственными руками, возможно дать ему целый несколько функций:

• защиты дымоотвода от проникновения осадков и порывов ветра;
• отпугивания птиц, которые стремятся обустраивать гнезда в тёплых местах;
• указания направления ветра;
• определения сторон света;
• определения силы ветра;
• компонента декора, украшающего кровлю и здание в общем, придающего ему своеобразие и узнаваемость, необычность.

Подобрав для флюгера интересный дизайн, можно создать собственное жилье неподражаемым

Выбор инструментов и материалов и изготовление флюгарки на трубу дымоотвода

Решив установить флюгер на дымотвод проделав нужные чертежи, перейдем к подбору материалов для производства. Дефлектор на дымотвод собственными руками, соединенный с флюгером, должен оказаться:

Исходя из данных требований, останавливаем выбор на:

• стали оцинкованной;
• листовом железе;
• нержавейки;
• кованом металле;
• металлопрофиле;
• меди.

Кол-во материалов зависит от размеров конструкции, которую в большинстве случаев выполняют высотой в 700-800 мм и шириной 400-500 мм.

Для производства понадобится применение подобных инструментов:

• дрели;
• рожкового ключа;
• напильника;
• ножниц для работы с металлом;
• аппарата для сварки (при условиях выполнения сварных соединений).

Для флюгера имеет смысл применять металл, стабильный к коррозии, а собирать детали можно с помощью винтов

Очередность изготовления флюгера такая:

1. Корпус создается из трубы из металла, длина которой составляет 130 мм, а диаметр – 13-15 мм. Сверху трубы на резьбу ставится подшипник нужного диаметра.
2. Из 2-ух нешироких стальных полосок, скрепляемых при пересечении под угол в 90?, создается указатель сторон света. Для такой розы ветров вырезаются и красятся буквы для указания сторон света (север, С или N, принято красить синим, юг, Ю или S — красным). Взамен букв могут применяться статуэтки, символизирующие нечто важное с точки зрения домовладельца или просто отвечающие его эстетическим выборам. Делая устройство намного проще, можно обойтись покраской концов указателей. Прикрепляется указатель к корпусу при помощи сварки, но задействовать компас для правильного выставления придется в первую очередь.
3. Для производства вертикальной оси понадобится гладкая арматура. Наварив к кончику на месте выхода из трубы колпачок, перекрывается путь для попадания влаги. Для данной цели возможно также применение уплотнителя из резины.
4. Чтобы вырезать флажок, нужно заблаговременно сделать выкройку на картоне. Картонную выкройку накладуют на лист металла и обводят контур. Вырезать по контуру стоит неспеша и бережно, избегая возникновения зазубрин.
5. Флажок прикрепляется к части сверху вертикальной оси. Пользуясь противовесом, производим нужную балансировку, чтобы установить флажок строго горизонтально.
6. Создается сборка всех компонентов конструкции, которая может быть восполнена вертикальными пропеллерами. Они не только будут приводить в движение украшающие флажок статуэтки, но и отпугнут птиц. Есть возможность применение чеканки по металлу, рельефность поверхности флюгера будет создавать впечатление объемности.

Необходимо обратить свое внимание! Подшипник в первую очередь смазывается солидолом (литолом), чтобы обеспечить плавность движения вертикальной оси.

Флюгер-дефлектор будет помогать усилению в дымоходе тяги

Как установить флюгер-дефлектор на дымоходную трубу

Точность работы флюгера как метеорологического устройства зависит от установочной высоты над поверхностью. Точные показания будут достигнуты во время установки на небольшой 12-метровой высоте.

Устанавливая конструкцию на дымоходной трубе, добиваются того, что потоки воздуха не смогу проникать в дымотвод, наталкиваясь на преграду в виде конического верхнего колпака. Взвешенный выбор конструкции даже дает возможность добиться улучшения тяги за счёт завихрения потоков. Конструкция дефлектора с флюгером дает возможность добиться усиления тяги даже во время ветра, дующем снизу. Подсоединенная к дефлектору конструкция вращением механизма и конуса создаёт завихрения, мешает проникновению ветра вовнутрь трубы и увеличивает тягу.

Так как конструкция создается из металла, то в зимнее время непременно появление наледи за счёт появления конденсата при выходе пара, что в большинстве случаев считают непоправимым недочетом. Проблему можно решить предотвращением проникновения влаги в подшипник, периодической смазкой и отслеживанием образования наледи. Отвод конденсата с поверхности внутри создается специализированными капельниками, которые не дают попасть ему в трубу. Проблема же коррозии крутящихся частей устраняется их покраской.

Важно! В большинстве случаев считают, что дефлектор с флюгером показывает надлежащую результативность лишь в случае установки на прямом дымоходе, идущем от котла на твердом топливе (печи).

Установка изготавливается в три момента:

1. Одевается цилиндр.
2. Цилиндр крепится при помощи крепёжных элементов.
3. Хомутами фиксируются колпак и диффузор.

Проводя установку, идут таким правилам:

• если у дефлектора круглое сечение, а труба — прямоугольного (квадратного) профиля, то понадобятся переходные отрезки трубы;
• крепление дефлектора к трубе крупного диаметра создается к внутренней стороне с применением переходных ножек;
• крепление колпака к цилиндру в первую очередь создается таким образом, чтобы он сформировал обратный конус. Тогда конструкция будет результативно работать, несмотря на изменения скорости и направления ветра.

Собственноручное изготовление флюгера – практически очень простая задача, единственно требующая правильного представления о целевом назначении и правильного исполнения технологических операций. В результате возникнет симпатичное устройство, придающее неповторимый образ зданию.

Флюгер на дымоход – процесс изготовления

Флюгер на дымоход — это не только красивая, но и необходимая вещь. Сейчас в магазинах имеется большой выбор различных модификаций, но если нет желания тратить много денег, можно сделать его своими руками.

Блок: 1/6 | Кол-во символов: 209
Источник: http://kamin-maker.ru/dymohody/flyuger-dlya-dymohoda-legko-sdelat-samostoyatelno/

Устройство и принцип действия

Дефлектор — аэродинамическое устройство, которое монтируется сверху над вентиляционным каналом, дымоходом. Его роль заключается в усилении тяги.

Стандартный дефлектор для дымохода состоит из цилиндра, диффузора, защитного колпака. Также устройство снабжается кольцевыми отбоями, находящимися внизу, вокруг диффузора.

В основе функционирования данного прибора лежит закон Бернулли. Суть его заключается в том, что чем с большей скоростью движется воздушный поток при изменении поперечного сечения канала, тем ниже статическое давление в этом сечении.

Таким образом, установленный сверху дымовой трубы дефлектор, является преградой для воздуха. В момент, когда ветер соприкасается со стенками цилиндра, он лишается своей силы и распадается на большое количество маленьких воздушных потоков, мощность которых очень низкая. Некоторые из них движутся по корпусу и смешиваются с дымом, который выводится из трубы. Благодаря такому процессу, тяга в дымоходном канале становится больше. Еще одна важная функция дефлектора состоит в том, что он не позволяет попадать в канал мусору, снегу, дождю.

Блок: 2/17 | Кол-во символов: 1120
Источник: https://remontkvartiri. me/other/flyuger-deflektor-na-dymohod-svoimi-rukami-chertezhi.html

Флюгер или флюгарка – для чего он нужен?

Флюгер-дымник функционален

По сути, флюгер или флюгарка – это простой колпак. Его называют и по-другому, например:

• колпак на дымоход,
• зонт на дымоход,
• зонт на трубу,
• оголовок трубы.

Колпак на трубу дымохода

Качественно изготовленный флюгер является неотъемлемой частью дымохода, который плюс ко всему делает внешний вид кровли эстетичным и законченным.

Увеличивает тягу

Главное его предназначение, это предотвращение появления обратной тяги или задува ветра. В результате при его наличии обеспечивается безопасное эксплуатирование дымохода. Также он защищает от попадания в дымоходную систему осадков в виде дождя, снега и тому подобного. Монтаж флюгера в некоторых случаях необходим и по другой причине. Нередко поднять трубу дымохода до зоны ветровой подпоры не удается, поэтому установка флюгера является хорошим решением.

Обратите внимание! Незащищенная труба дымохода не прослужит долго. Перепады температуры, воздействие осадков, ветер разрушают дымоход, что вызывается сыростью в верхней части трубы.

Крепление флюгера-дымника

Качественный флюгер дополнительно укрепит верхнюю часть трубы и сделает ее прочной.

Блок: 2/4 | Кол-во символов: 1185
Источник: https://kryshasvoimirukami.ru/flyuger-na-dymohod-svoimi-rukami/

Что такое флюгер и его виды?

Флюгер является старинным элементом декорирования, а также прикрывает трубу дымохода, защищая ее от проникновения осадков: дождя и снега. Закрепленный флюгер на дымник придаст крыше эстетичность и завершенность внешнего вида. Он представляет собой конструкцию из металла, состоящую из флажка и противовеса.

Флюгер, установленный на дымоходной трубе, завершающий штрих. Купол на дымоходе — защита, флюгарка — декор

Принцип действия прост: противовес направляется в сторону, с которой дуют ветряные потоки, и флажок указывает на их направление. Традиция установки флюгарки пришла из Европы. Флажок сейчас является настоящим элементом декора. Он может быть выполнен в виде фигурки: птицы, зверька, человечка. На Руси самой популярной являлась фигурка с изображением петуха, так как народное придание гласило, что его голос способен отогнать бесов. Сейчас актуально изображение корабля, который считается символикой счастливой и удачной жизни. Лев же, в свою очередь, является символом огромной жизненной силы, благородства, справедливости, а также стремления продвижения вперед.

Флюгер-стрела — наверняка она вам уже хорошо знакома

Основные виды флюгеров:

• указывающий направление ветра. Он широко применяется в метеорологии. Несмотря на наличие множества современных приборов, флюгеры по-прежнему востребованы. Особое место они занимают в приморских городах, так как от направления ветра напрямую зависит функционирование портов. Реакция флюгера заметна даже при малейшем появлении ветряного потока и определяется даже тогда, когда иные устройства еще бессильны;
• Вильда. Это более современная модель флюгера, способная определить не только направление, но и силу ветра. Такая модель имеет пластину, закрепленную вертикально. Угол наклона показывает силу.

Флюгарка на дымоход имеет простую конструкцию и ее можно изготовить своими руками.

Совет! Процесс прост и не составит особого труда, главное строго следовать инструкции и ориентироваться на чертежи.

Читатели считают данные материалы полезными:

Блок: 2/6 | Кол-во символов: 2029
Источник: http://kamin-maker.ru/dymohody/flyuger-dlya-dymohoda-legko-sdelat-samostoyatelno/

Поэтапная инструкция создания флюгарки

Достаточно большой выбор вариаций, как сделать флюгер на дымовую трубу предоставлен в сети интернет. С помощью чертежей этот процесс не составит особого труда.

Необычная модель флюгера

Такая модель может быть изготовлена из нержавейки или медного сплава, толщиной не менее 1 мм. И первый и второй материал имеют положительные антикоррозийные характеристики. Они достаточно легкие и имеют прочный состав.

Совет! Выбрав в качестве материала изготовления медь, можно значительно увеличить срок эксплуатации флюгера, но в смете стоит учесть недешевую стоимость металла.

Самостоятельное изготовление флюгарки состоит из следующих действий:

1. Необходимо подобрать размеры и определить приблизительный вес будущей конструкции. С помощью нижеприведенного рисунка с этим пунктом можно легко разобраться.

2. Из подготовленного листа металла вырезают элементы флюгера.

3. Производится сборка всех составных элементов, исходя из инструкции на картинке.

4. Собранный элемент защиты надлежит установке на дымоход.

Установка такой модели флюгера производится на оголовке дымоходной трубы. Этот элемент не только декоративный, но и способствует предотвращению обратной тяги.

Совет! Любые прихоти погоды: дождь, град, сильный ветер или резкие перепады температуры – значительно снижают срок эксплуатации дымоотвода. Поэтому для его защиты и устанавливают флюгер.

Блок: 3/4 | Кол-во символов: 1414
Источник: https://KaminOchag.ru/kontent/stati/dyimoxodyi/flyuger-dlya-dyimoxoda-svoimi-rukami-chertezhi.html

Типы флюгеров

Флюгеры могут отличаться не только материалом изготовления, но и некоторыми конструктивными особенностями. Среди большого разнообразия типов и моделей флюгеров, сегодня можно встретить:

• зонт на трубу,
• колпак на трубу,
• дымник с установленным флюгером.

Кованый флюгер

Например, можно встретить оригинальные флюгеры в стиле арт. В этом случае на флюгере преобладает большое количество элементов ковки, резных и других деталей. В большинстве случаев для их изготовления применяется металлический профиль, кованый металл или металлический лист в 4 мм, оцинкованная сталь.

В стиле арт

Что касается изготовления этого предмета, то этот процесс должен выполняться согласно существующим требованиям пожарной безопасности. По этой причине флюгеры оборудуются специальным экраном, который изготавливается из стали, по толщине превышающей полсантиметра. Данный экран устанавливается от крыши дымохода на расстоянии 40 мм и выполняет функцию защиты от влаги и перегрева. Такой элемент кладется на последний ряд кирпича, благодаря чему кирпичная кладка дымохода сохраняется продолжительное время.

Обратите внимание! При соблюдении технологии изготовления флюгера он будет защищать дымоход от косого дождя/снега.

Можно встретить более сложные конструкции, которые отличаются и большей практичностью. Например, можно отметить дымник, имеющий специальное отверстие. Оно содействует лучшему устранению продуктов горения, а также препятствует попаданию дыма в вентиляционную шахту. Не менее важна и защита от маленьких птиц, которые могут падать в дымоход. Посмотрим, как просто можно изготовить флюгер своими руками.

Блок: 3/4 | Кол-во символов: 1632
Источник: https://kryshasvoimirukami.ru/flyuger-na-dymohod-svoimi-rukami/

Есть ли недостатки

Несмотря на полезность такого приспособления, флюгеры имеют некоторые отрицательные моменты:

• вращающиеся детали подвергаются коррозионному воздействию, что значительно сокращает срок их службы;
• в зимнее время года на металлических частях собирается конденсат, образующийся за счет горячего пара, который выходит из трубы, и под воздействием холода замерзает, прерывая вращение флюгарки.

Последний недостаток способствует возникновению определенных сложностей при использовании прибора в регионах с суровым климатом.

Блок: 4/9 | Кол-во символов: 530
Источник: http://PechnoeDelo.com/dymohod/fluger-na-dymohod-svoimi-rukami.html

Значение флюгера

В процессе печного отопления в дымоходе возникает обратная тяга угарных газов. Причиной этого может быть:

• неправильная конструкция отопительной системы;
• неровности на внутренней поверхности трубы из-за налета в виде сажи;
• нарушение системы вентиляции;
• сквозняки в доме.

Устранить обратную тягу легко при помощи флюгера – дефлектора. Принцип его действия заключается в том, что движущий элемент дымника под воздействием ветра приводится в движение и отклоняет воздушные массы от поверхности трубы, тем самым обеспечивая пониженное давление на выходе из нее.

Газы, образованные в результате сгорания топлива, стремятся компенсировать разряжение, поднимаются к вершине дымохода, увеличивая тягу. Флюгер вращаясь, закрывает с ветреной стороны отверстие дымохода, что способствует беспрепятственному выходу угарных газов с другой его стороны.

Каждому владельцу дома с печным отоплением стоит помнить о том, что при эксплуатации дымохода без дополнительной защиты возможна потеря рабочих характеристик трубы под влиянием неблагоприятных факторов в виде:

• ветра;
• дождя;
• температурных перепадов.

Блок: 7/17 | Кол-во символов: 1105
Источник: https://remontkvartiri.me/other/flyuger-deflektor-na-dymohod-svoimi-rukami-chertezhi.html

Флюгер с дефлектором

Есть еще один вариант, как изготовить флюгер на дымоход своими руками. Чертежи представлены в статье. Его можно приобрести в магазине или сделать самостоятельно. Данная модель является вторым вариантом изготовления, не требующего особых навыков.

Флюгер устанавливается на купол, который закрывает трубу дымохода. Материал непременно выбирается коррозийно-устойчивый.

Первоначально делам купол:

Схема по сборке купола для дымохода. Просто и понятно

• Первоначально следует закрепить стойки (4) к нижнему цилиндру (9).
• Для этого применяются гайки М 6 (8) и болты М 6 (7).
• После этого ставится верхний цилиндр (3) и крепится хомутом (5).
• После этого следует на самый верх стоек закрепить обратный конус (2), применив заклепки (6).

Основание готово. Далее следует сделать сам флюгер.

Флюгер на дымоход с флажком и противовесом. Фигурка флажка может быть любой, а принцип построения аналогичен

Для этого следует обратить внимание на чертеж, который в точности иллюстрирует, как проще создать декоративный флюгер.

Схема создания флюгарки. Основные ее части и порядок их расположения

Этапы изготовления:

• Этап 1. Нужно сделать опору. Для нее нужна труба. Следует отрезать кусок двенадцать с половиной сантиметров. Ее диаметр должен быть примерно 1,3 сантиметров.

Труба диаметром 13 миллиметров, которая будет основой для будущей флюгарки

• Этап 2. На трубе нужно нарезать резьбу.

Труба с нанесенной на один ее край резьбы для крепления

• Этап 3. Внутрь заготовки следует поставить подшипник, который подойдет по размеру.

Труба с вставленным в нее подшипником. Заготовка для флюгарки.

• Этап 4. По бокам трубы необходимо приварить две стальные пластины, которые по углу наклона будут соответствовать куполу. Следует установить ее так, чтобы они не мешали вращению конструкции.

Крепеж для флюгера на купол с приваренными на нее пластинами

• Этап 5. Нужно установить розу ветров, которая представляет собой тонкие стальные прутья. На них закреплены буквы.

Роза ветров. Стрелки указатели с указанием направления. Выставляются по компасу.

• Этап 6. Чтобы влага не попала в корпус, над розой ветров устанавливается колпачок.

Под цифрой 5 обозначен купол для защиты корпуса будущего флюгера от попадания воды.

• Этап 7. Особое внимание следует уделить крышке. Выполнение осуществляется из стали. Она должна идеально сесть на резьбу трубы. Она выполняется в виде стрелки.

Самая верхняя часть флюгера, которая садится на резьбу, заранее сделанную на основании

• Этап 8. На нее закрепляется флажок и противовес.

Флажок и противовес флюгера для указания направления ветра. Устанавливается на стрелку-крышку.

• Этап 9. Флюгер готов.

Готовый вариант флюгера, который будет установлен на ранее заготовленный для него купол

Флюгер сделать своими руками не составит особого труда. Это лишь несколько вариантов его изготовления. Но принцип в основном заложен во все модели аналогичный.

После того как модель полностью собрана, следует правильно ее закрепить на крыше, советы помогут в этом.

Этот материал отлично дополнят следующие публикации:

Блок: 4/6 | Кол-во символов: 3035
Источник: http://kamin-maker.ru/dymohody/flyuger-dlya-dymohoda-legko-sdelat-samostoyatelno/

Принцип работы флюгера на трубе

Принцип его работы заключается в том, что поток воздуха, независимо от силы ветра и направления, ударяется о конусообразный верхний колпак и не могут попасть в дымоход. Более того, при правильной конструкции устройства можно добиться завихряющихся потоков, которые будут способствовать улучшению тяги. Даже если ветер начинает дуть снизу, то при такой конструкции дефлектора, как изображена на рисунке, тяга все равно не пропадет, а будет только увеличиваться.

Функция же непосредственно флюгера, соединенного с дефлектором, заключается в том, что он поворачивает механизм и конус, тем самым создавая завихрения, препятствуя попаданию ветра в трубу и усиливая тягу. Для того, чтобы флюгер с ветрозащитным колпаком свободно вращались, необходимо применять подшипники с защитой от проникновения влаги и время от времени проводить их смазку, а в зимний период следит за образованием наледи, которая будет блокировать работу устройства.

Таким образом, флюгер на дымоходе будет способствовать корректной работе печи и всей отопительной системы, как следствие, повышать безопасность использования камина или печи. В случае, когда тяга в камине пропадает, стоит попробовать установить флюгер с дефлектором, которые обязательно помогут восстановить нормальную работу дымохода.

Блок: 5/5 | Кол-во символов: 1311
Источник: https://nashprorab.com/flyuger-na-dymokhod-svoimi-rukami-cherte/

Монтаж дефлектора на дымоход

Подобное устройство должно устанавливаться на металлический дымоход любого диаметра. Для этого нужно строго соблюдать правила:

1. Используя болты, на трубе дымохода надо закрепить нижний цилиндр и хорошо его зафиксировать.
2. Далее, посредством заранее подготовленных хомутов, надо установить верхний цилиндр (диффузор).
3. После этого на кронштейн надевается корпус и колпак.

Специалисты советуют под колпаком разместить обратный конус. Это необходимо для того, чтобы дефлектор мог хорошо справляться со своей основной задачей при ветре, проходящем снизу.

Подводя итог стоит еще раз отметить, что система вентиляции и дымоход играют очень значимую роль в хорошей работе отопительных устройств. Поэтому ответ на вопрос: зачем нужен дефлектор на дымоход? — очевиден. Устройство имеет очень важное предназначение, позволяет эффективно функционировать всей отопительной системе.

teplofan.ru

Блок: 6/17 | Кол-во символов: 909
Источник: https://remontkvartiri.me/other/flyuger-deflektor-na-dymohod-svoimi-rukami-chertezhi.html

Используемые материалы

Подобные приспособления создают в основном из меди или стали, а затем покрывают их краской, предназначенной для выполнения наружных работ. Некоторые мастера для изготовления изысканного и функционального украшения для дымохода применяют ковку. Порой даже можно встретить приспособления, созданные из совершенно простых вещей: ненужного диска, пластиковой тары, куска жести и прочих подручных предметов, отслуживших свой век.

Флюгер реагирует на дуновение ветра основными деталями: корпусом и осью. Вращение последней происходит за счет подвижности шарикоподшипников, для которых необходимо создать надежную защиту от попадания влаги на смазанный участок.

Выбирая флюгер на крышу жилища, следует соизмерить его с общими габаритами здания. Желая соорудить такое приспособление для двухэтажного дома средней площади, предпочтительно выбрать параметры 400/700 или 500/800 мм. Довольно маленькие фигуры устанавливаются на дымовых трубах отапливаемых гаражей и беседок, а также небольших крохотных домиков на садовом участке. Рассчитав необходимые размеры флюгарки на дымоход, важно не забыть и о диаметре оси, которая принимает на себя основную нагрузку.

Блок: 6/9 | Кол-во символов: 1169
Источник: http://PechnoeDelo.com/dymohod/fluger-na-dymohod-svoimi-rukami.html

Материалы для изготовления

При выборе материала для изготовления дымника следует руководствоваться требованиями, обеспечивающими определенные свойства в готовом изделии:

• устойчивость к коррозионному воздействию;
• прочность;
• легкость.

При самостоятельном изготовлении флюгера рекомендуется использовать листовую сталь или оцинкованное железо с толщиной листа 1 мм. Данный материал обеспечивает легкость, что немаловажно в данном изделии, прочность и устойчивость к коррозионному воздействию.

Более дорогим материалом, является медь. Преимущество его заключается в сравнительно высоких значениях показателей коррозионных характеристик.

Блок: 4/8 | Кол-во символов: 658
Источник: https://orcmaster.com/remont/krysha/dymoxod/flyuger.html

Изготовление дефлектора своими руками

Комплекс работ по изготовлению защитного устройства для дымохода включает в себя простые этапы. При этом стоит следовать чертежу, учитывать схему сборки и тщательно соединять все детали. Основные этапы сборки заключаются в следующем:

1. Нужно свернуть корпус, представляющий собой основу диффузора. Края засверливают и скрепляют заклёпками. Далее также нужно склепать нижний и верхний цилиндры, но диаметр верхнего больше, чем параметр нижнего. Внешний служит для крепления элементов между собой. В кромке верхнего элемента нужно вырезать и загнуть 6 полосок-лапок;

   Крепления нужны и для конуса

2. В нижнем цилиндре устанавливают «лапки» для крепления верхнего элемента. Зафиксировать полоски можно с помощью заклёпок. Все элементы собирают начиная от нижнего цилиндра и заканчивая конусом;

   Заклепки позволяют надежно скрепить элементы

3. Установка конструкции предполагает монтаж на трубу дымохода. Для этого можно снять верхнюю часть трубы и смонтировать все детали в более удобном месте, а затем установить на кровле.

   Сборка проводится последовательно

Сборка дефлектора предполагает последовательное крепление элементов с учётом расположения жёстких полос. Для фиксации оптимальны заклёпки или саморезы с пресс-шайбой, но важно тщательно соединить детали.

Эксплуатация и ремонт дефлектора

Изделие устанавливают на самом верху дымохода, тщательно закрепляя конструкцию. В процессе эксплуатации устройство не требует особых действий, ведь правильно собранная конструкция эффективна и способствует усилению тяги. При этом необходима регулярная чистка устройства, предполагающая снятие конструкции с трубы. После этого нужно удалить все загрязнения щёткой, а также покрыть металл антикоррозийным составом или специальной краской.

Дефлектор стоит поддерживать в аккуратном состоянии

Если конструкция повреждена и имеет вмятины или трещины, то следует запаять все щели, выпрямить поверхность. Очень длительная эксплуатация может потребовать замены изделия, так как климатические осадки и высокая температура воздуха из дымохода существенно влияют на дефлектор.

Блок: 4/5 | Кол-во символов: 2074
Источник: https://legkovmeste. ru/stroitelstvo-i-remont/otoplenie/deflektor-na-dyimohod-svoimi-rukami.html

Рекомендации специалистов

Чтобы флюгер из металла хорошо вертелся, в его корпус нужно залить солидол либо другое подобное вещество.
Для увеличения срока службы приспособления и улучшения его внешнего вида следует использовать высококачественную эмаль для наружных работ.

:

Блок: 9/9 | Кол-во символов: 273
Источник: http://PechnoeDelo.com/dymohod/fluger-na-dymohod-svoimi-rukami.html

Изготовление и установка

Дефлектор в продольном разрезе

Безусловно, в каждом отдельном случае технология установки флюгера будет отличаться. Это будет зависеть от используемого материала для изготовления дымохода. Например, это может быть асбестоцементная труба. Итак, процесс изготовления состоит из следующих последовательных шагов. Дефлектор флюгер должен выполняться из устойчивых к коррозии материалов. В нашем случае диаметр дымохода равняется 120 мм. Поэтому первым делом закрепляется стойка (4) при помощи гайки М6 (8) и болтов М6 (7) к нижнему цилиндру (9). Затем следует воспользоваться хомутом (5) и прикрепить верхний цилиндр (3). Далее на фальце собирается обратный конус (2). Конусообразный колпак монтируется и устанавливается при помощи специальных заклепок (6).

Флюгер-дефлектор

Конструкция флюгера изготавливается по простой технологии, поэтому эта работа по силам каждому.

Блок: 4/4 | Кол-во символов: 905
Источник: https://kryshasvoimirukami.ru/flyuger-na-dymohod-svoimi-rukami/

Размеры флюгера, форма

Предварительно, перед началом изготовления флюгера-дефлектора необходимо начертить схему деталей в отдельности и в сборе. При построении чертежа и планировании размеров готовой продукции, следует учитывать, что нужно придерживаться определенных соотношений к внутреннему диаметру трубы дымохода.

Отличаются дымники внешней верхней частью, которая может быть выполнена в виде:

• полукруга;
• плоскости;
• плоскости и полукруга с прикрепленной крышкой;
• плоскостной крышей двухскатно-щипцового типа.

Блок: 10/17 | Кол-во символов: 514
Источник: https://remontkvartiri.me/other/flyuger-deflektor-na-dymohod-svoimi-rukami-chertezhi.html

Что такое дефлектор и каким образом он улучшает тягу

Наверное, нет такого человека, который бы не замечал колпаков причудливой формы, установленных на верхушках дымовых труб и вентиляционных каналов. Если провести опрос, для чего служат подобные устройства, то большинство ответит, что дефлектор или дымник (так его называют печники) нужен для того, чтобы в печную трубу не попадала грязь и влага. Конечно же, будут и более знающие люди, которые скажут, что простая металлическая надстройка служит ещё и для усиления тяги. И лишь единицы смогут объяснить, каким образом это происходит.

Установленный на печную трубу дефлектор видели многие, однако лишь единицы знают его устройство и принцип действия

А вместе с тем всё просто. Чаще всего снижение тяги и ухудшение тепловой эффективности печи появляется на фоне резких изменений атмосферного давления или при сильном ветре. Неблагоприятствующие погодные условия нередко приводят даже к обратной тяге, вызывая задымление помещений. И вот тут-то на помощь и приходит дефлектор. В переводе с английского «deflector» есть ни что иное, как отклоняющее устройство или отражатель — эти слова как нельзя лучше характеризуют принцип работы несложной конструкции.

Установленный на пути ветра, дефлектор заставляет воздушный поток огибать его по периферии, способствуя появлению зон высокого и низкого давления. Если вы помните школьный курс физики, то сможете вспомнить закон Бернулли — по этому же принципу работает и большинство современных усилителей тяги. Разреженная атмосфера с подветренной стороны дефлектора позволяет создать дополнительный перепад давления между поддувалом и верхним срезом печной трубы. В итоге дым как бы принудительно «высасывается» из дымохода, благодаря чему усиливается приток воздуха в зону горения.

Принцип действия усилителя тяги основывается на законе Бернулли

Тема дымоходных отражателей совсем недавно широко обсуждалась в научных кругах, вследствие чего появилось немало интересных конструкций. По проведённым исследованиям некоторые из них могут увеличить КПД теплового прибора на 20%. По этой причине подбор и расчёт отражателя является одним из важнейших этапов при конструировании печей прямого горения.

Блок: 14/17 | Кол-во символов: 2185
Источник: https://remontkvartiri.me/other/flyuger-deflektor-na-dymohod-svoimi-rukami-chertezhi.html

Кол-во блоков: 26 | Общее кол-во символов: 24678
Количество использованных доноров: 8
Информация по каждому донору:

1. http://kamin-maker.ru/dymohody/flyuger-dlya-dymohoda-legko-sdelat-samostoyatelno/: использовано 4 блоков из 6, кол-во символов 5720 (23%)
2. https://KaminOchag.ru/kontent/stati/dyimoxodyi/flyuger-dlya-dyimoxoda-svoimi-rukami-chertezhi.html: использовано 1 блоков из 4, кол-во символов 1414 (6%)
3. https://orcmaster.com/remont/krysha/dymoxod/flyuger.html: использовано 1 блоков из 8, кол-во символов 658 (3%)
4. https://nashprorab.com/flyuger-na-dymokhod-svoimi-rukami-cherte/: использовано 2 блоков из 5, кол-во символов 2325 (9%)
5. https://remontkvartiri. me/other/flyuger-deflektor-na-dymohod-svoimi-rukami-chertezhi.html: использовано 5 блоков из 17, кол-во символов 5833 (24%)
6. https://legkovmeste.ru/stroitelstvo-i-remont/otoplenie/deflektor-na-dyimohod-svoimi-rukami.html: использовано 1 блоков из 5, кол-во символов 2074 (8%)
7. https://kryshasvoimirukami.ru/flyuger-na-dymohod-svoimi-rukami/: использовано 3 блоков из 4, кол-во символов 3722 (15%)
8. http://PechnoeDelo.com/dymohod/fluger-na-dymohod-svoimi-rukami.html: использовано 4 блоков из 9, кол-во символов 2932 (12%)

Как сделать дефлектор (флюгер) для дымохода своими руками: расчет, чертежи и т.д.

Дефлектор дымохода своими руками

дефлектор дымохода

Конструкция дымохода предполагает наличие дефлектора, который выполняет несколько важных функций. Основная задача устройства – обеспечить хорошую тягу и поэтому необходимо знать строение конструкции.

Содержание

Дефлектор назначение

Правильное функционирование дымохода печного отопления обеспечивает хороший обогрев дома. При попадании ветра в просвет дымохода извне система дает сбой, то есть дым и тяга значительно уменьшаются. Для предотвращения такого эффекта необходим дефлектор, обеспечивающий нормальную работу системы печного отопления.

Дефлектор дымохода

Дефлектор простой конструкции

Эффективная тяга улучшает выгорание топлива до 20%. Это увеличивает эффективность обогрева помещений. Дефлектор для достижения этой цели имеет простую конструкцию. В состав устройства входят следующие элементы:

• верхний и нижний цилиндры;
• нижний патрубок цилиндра;

защитный колпачок

• ;
• кронштейны.

Некоторые модели не имеют верхнего цилиндра, который не является обязательным. Дефлектор предполагает наличие нижнего цилиндра, диффузора и реверса и прямой бленды. В этом случае нижний цилиндр крепится к дымоходу, а для разделения потока воздуха необходим диффузор. Комплекс простых элементов повышает КПД дымохода за счет увеличения тяги.

Особенности устройства

Дефлектор практичен в использовании, но важно учитывать его назначение. В регионах с сильным ветром устройство удобно, но при отсутствии постоянного движения воздушных масс или при попутном ветре конструкция не усиливает тягу, а лишь снижает этот процесс. В этом случае стоит использовать дефлекторы со встроенным специальным механизмом, включающим в себя ось на подшипниках, полуцилиндрический экран, полотно и крышку. При изменении направления ветрового потока полотно флюгера поворачивается, предохраняя дымоход от неправильного движения воздушных масс.

Простой дефлектор своими руками

Дефлектор удобный для печного отопления

Дефлектор – обязательный элемент дымохода печного отопления.Устройство имеет и другие названия: головка, дымоход, флюгер, а также колпак и грибок. В некоторых случаях дефлектор называют зонтом или козырьком, но всегда предполагается защитное устройство, помогающее увеличить тягу. При этом простой зонт, козырек или грибок отличаются от функционального дефлектора тем, что обеспечивают только внешнюю защиту дымохода . Полноценное устройство усиливает тягу, имеет защиту от попутного ветра, препятствует проникновению осадков в трубу.Таким образом, дефлектор выполняет комплекс функций, обеспечивающих эффективное отопление дома.

Типы «кепок»

Основное назначение дефлекторов любого вида одинаково, но устройства отличаются конструктивными особенностями. Поэтому они делятся на определенные виды:

• сферический дефлектор;
• Аппарат Григоровича;
• тарельчатая версия;
• Вентиляция ЦАГИ;
• Н-образное устройство.

Эти модели являются классическими и эффективными в использовании.Варианты «флюгер» или вращающийся дефлектор отличаются от них конструкцией, но работают по тому же принципу, что и обычные. В любом случае устройство должно быть изготовлено из материала, стойкого к высоким температурам и климатическим осадкам . Оцинкованное железо или медь часто являются основой конструкции. Изделия, покрытые эмалью или полимерным слоем, относятся к числу новейших вариантов. При установке элемента на дымоход происходит контакт с горячим воздухом. Поэтому пластиковые изделия использовать нельзя.Они оптимальны только для вентиляционных каналов.

Шаровая перегородка

Шарообразные устройства красивы и удобны

При выборе изделия следует учитывать качество и надежность крепления всех элементов. Поворотные части должны вращаться плавно и плавно, а параметры нижнего цилиндра должны соответствовать размерам дымохода. Следует учитывать, что дефлектор используется только на круглых трубах. Кирпичные квадратные дымоходы требуют установки дополнительного переходника.

Принцип работы конструкции

Внешний крепеж для дымохода может иметь любую форму, но принцип работы всегда одинаков. Воздушные потоки, двигаясь по кровле здания, ударяются о корпус дефлектора и огибают его. В результате создается разряженная зона. Согласно закону аэродинамики Бернулли, в этой области находятся разряженные воздушные массы, не препятствующие тяге. Усиливаются дымоход и качество сгорания топлива, что делает дефлектор эффективным.

Тарельчатый дефлектор

Дисковый дефлектор практичный

Любой вариант классической крышки предполагает наличие нижнего цилиндра. Эта часть крепится к дымоходу. Сверху изделие дополнено «зонтиком», то есть крышкой, защищающей дымоход от атмосферных осадков. Детали конструкции обеспечивают качественную и правильную работу дефлектора.

Дефлекторное устройство

Конструкция простого дефлектора лаконична

Все элементы конструкции дымохода должны быть надежно скреплены между собой.Особенно важно определить параметры изделия, ведь от этого зависит его работоспособность.

Чертежи, размеры и параметры

При создании дефлектора своими руками необходимо определиться с размерами и сделать чертеж. Параметры изделия подбираются исходя из внутреннего диаметра готовой трубы дымохода. По имеющимся данным необходимо подобрать высоту (H) изделия и ширину диффузора (D).

Таблица параметров

Размеры дефлектора зависят от внутреннего диаметра дымохода

При отсутствии в таблице требуемого параметра трубы следует использовать такие соотношения, как для высоты изделия 1,6-1,7 d, а для ширины диффузора 1,2-1,3 d, ширины колпака 1,7-19 d. В данном случае d — это внутренний диаметр существующей трубы дымохода. Полученные данные служат основой для расчета количества материала. Все показатели должны быть указаны на чертеже, предполагающем детальное изображение конструктивных деталей.

Чертеж дефлектора

Грубый чертеж может быть самым простым

Правильный чертеж или схема облегчают создание приспособления для дымохода. На рисунке показаны размеры и крепления всех элементов.

Материалы и инструменты

Приспособление для улучшения тяги дымохода можно сделать самостоятельно, используя простые инструменты, которые должны быть точными, острыми и качественными. Без учета этих требований невозможно создать надежное и долговечное изделие.В комплект приспособлений и инструментов входят:

• рулетка, линейка;
• ножницы для резки металла;

киянка

• , саморезы с пресс-шайбой 15 мм;

Дрель

• с набором сверл.

В основе конструкции лежит листовой металл, толщина которого должна быть 0,3 — 0,5 мм. Для этого оптимальны такие материалы, как оцинкованный металл, алюминий, нержавеющая сталь. Легко сделать жесткие крепления, используя более толстые металлические полосы, чем листы основания.А также для работы можно использовать клёпочник, заменяя им шурупы.

Подготовка к сборке

Листовой металл необходимо разрезать на куски ножницами с учетом требуемых размеров деталей в развернутом виде. Для этого лучше всего сделать шаблоны на толстом картоне, а затем перенести форму на металл. В этом случае используется маркер, обеспечивающий четкую трассировку.

Шаблоны дефлекторных элементов

Шаблоны для всех деталей облегчают работу

Элементы для жесткой фиксации всех элементов конструкции необходимо вырезать до необходимых размеров.С помощью таких деталей скрепляются нижний цилиндр, защитный конус и верхний цилиндр. Жесткие детали должны быть согнуты до оптимальной формы, позволяющей впоследствии соединить цилиндры и конус.

Изготовление дефлектора своими руками

В комплекс работ по изготовлению защитного устройства для дымохода входят простые этапы. При этом стоит следовать чертежу, учитывая схему сборки и тщательно соединяя все детали.Основные этапы сборки следующие:

1. Необходимо сложить корпус, являющийся основанием диффузора. Края просверлены и скреплены заклепками. Далее также нужно наклепать нижний и верхний цилиндры, но диаметр верхнего больше параметра нижнего. Наружный используется для скрепления элементов между собой. По краю верхнего элемента нужно вырезать и загнуть 6 полосок-ножек;

   Запорный конус

   Крепежные элементы также необходимы для конуса

2. В нижнем цилиндре установлены «ножки» для крепления верхнего элемента.Закрепить полоски можно заклепками. Все элементы собираются от нижнего цилиндра к конусу;

   Сборка конструкции

   Заклепки позволяют надежно крепить элементы

3. Монтаж конструкции предполагает установку на трубу дымохода. Для этого можно снять верхнюю часть трубы и смонтировать все детали в более удобном месте, а затем установить на крышу.

   Готовое изделие

   Сборка осуществляется последовательно

Сборка дефлектора предполагает последовательное крепление элементов с учетом расположения жестких планок.Для фиксации оптимальны заклепки или саморезы с пресс-шайбой, но важно аккуратно соединить детали.

Эксплуатация и ремонт дефлектора

Изделие устанавливается на самый верх дымохода, тщательно закрепляя конструкцию. При работе устройство не требует особых действий, ведь правильно собранная конструкция эффективна и способствует увеличению тяги. Для этого требуется регулярная чистка устройства, которая предполагает снятие конструкции с трубы.После этого нужно удалить всю грязь щеткой, а также покрыть металл антикоррозийным составом или специальной краской.

Насадка на дымоход

Дефлектор должен содержаться в чистоте

Если конструкция повреждена и имеет вмятины или трещины, то все трещины следует запаять, поверхность выровнять. Очень длительная эксплуатация может потребовать замены изделия, так как климатические осадки и высокая температура воздуха из дымохода существенно влияют на дефлектор.

Видео: изготовление флюгера на дымоход

Устройство для защиты дымохода и увеличения тяги практично и необходимо для эффективной работы системы отопления. Правильный дизайн и правильные размеры изделия являются залогом его качественной работы.

ФЛЮГЕРЫ: ‘ДЕНЬГИ НА КРЫШЕ’

Полиция Новой Англии разыскивает Желтого кольца универсалов и других воров, которые взбирались на крыши домов и сараев, чтобы украсть старинные флюгеры, которые дорого обходятся как народное искусство. .

«Если у вас есть настоящий старинный флюгер, это все равно, что хранить свободные деньги на крыше», — сказал Гай Кимбалл, полицейский штата Нью-Гэмпшир, эксперт по кражам флюгеров.

Металлические животные, корабли и индейские вожди ценны. Медная фигурка 19-го века вождя Машамокета индейцев нипмак, купленная в 1905 году за 10 долларов, была продана в мае за рекордные 93 500 долларов, а новый рекорд был установлен 10 июля, когда флюгер-петух 18-го века из позолоченного дерева был продан за 121 000 долларов.

Эти флюгеры были проданы частным коллекционерам на законных аукционах, но полиция утверждает, что некоторые торговцы антиквариатом помогают ворам, закрывая глаза на источники флюгеров, которые они покупают.

«Если бы их некуда было выбросить, их бы не украли», — сказал солдат Кимбалл. По словам полицейского, с прошлой осени по эту весну было зарегистрировано около 75 краж флюгеров в штате Мэн и 75 в Массачусетсе. В Род-Айленде, Коннектикуте, Вермонте и Нью-Гемпшире было меньше краж, «но они все еще теряют их», — сказал он, и уровень возврата низкий.

Полицейский Кимбалл и другие правоохранительные органы уверены, что подавляющее большинство краж совершается группой из примерно 10 человек из Нью-Йорка, которую полиция окрестила Желтым кольцом универсалов. Несколько мужчин были задержаны в разное время за рулем автомобиля, замеченного на месте совершения некоторых краж.

Среди тех, кого считают их жертвами, есть Камберленд, Род-Айленд, офицер полиции, капитан Джесси Карпентер и город Хэллоуэлл, Мэн.

В апреле 1980 года двое мужчин из Нью-Йорка, которых видели за рулем желтого фургона, очевидно, пытались украсть флюгер в форме цирковой лошади, который находился в сарае семьи Карпентер по крайней мере с 1886 года.

Мужчины были арестованы, но освобождены той же ночью после того, как полиция не нашла доказательств для предъявления им обвинения. На следующее утро капитан Карпентер нашел альпинистское снаряжение возле сарая, но люди скрылись.

22 мая 1981 года рядом с фермой была замечена другая машина с нью-йоркскими номерами.В этот раз флюгер был украден.

Дело в городе Хэллоуэлл было более громким и имело более счастливый конец, потому что оно касалось кражи флюгера в форме запряженной лошадьми пожарной повозки с крыши городской пожарной части дождливой ночью 1983 года.

Четырехфутовый медный флюгер стоимостью около 35 000 долларов был изъят за выкуп в 1000 долларов, когда воры поняли, что он слишком известен, чтобы продавать его, сказал начальник пожарной охраны Хэллоуэлла Майкл Грант.

Один человек, связанный с кражей, был арестован, но он не вышел под залог и остается на свободе.Установлена ​​личность еще одного подозреваемого, однако задержаний произведено не было. Поимка воров иногда приносит больше вреда, чем пользы. Известно, что заключенные воры флюгеров учат молодых правонарушителей, как определять флюгеры, которые стоит украсть.

Власти призывают домовладельцев заменить антикварные флюгера репродукциями.

«Всякий раз, когда я читаю лекцию, я говорю людям снять старые — немедленно», — говорит Мэрилин Штраус, западный Барнстейбл, Массачусетс, историк флюгеров, торговец и художник.

Американские репродукции стоят от 250 до 480 долларов, но они выдерживают погодные условия лучше, чем лопасти иностранного производства, которые часто стоят менее 100 долларов, сказала г-жа Штраус.

Проект метеостанции Arduino — обзор

Обзор

В этом проекте мы собираем метеостанцию, используя различные датчики. Используемая платформа является
Плата Arduino (Freetronics EtherTen) со встроенным Ethernet.Это обеспечит связь с датчиком вместе с источником питания.
по POE (питание через Ethernet).

По мере работы над проектом мы будем подключать различные датчики. В этом процессе мы создаем программный скетч, который
будет работать метеостанция.

Мы также можем использовать соединение Wi-Fi для передачи данных. Однако для этого потребуется альтернативная сила
источник, такой как солнечная панель и батарея.Мы добавим WIFI на более позднем этапе.

По завершении проекта будут доступны следующие данные:

• Внешняя температура (DS18B20)
• Внутренняя температура (BME280)
• Влажность (BME280)
• Барометрическое давление (BME280)
• Дождемер (Hydreon RG-ll)
• Скорость ветра (анемометр Дэвиса)
• Направление ветра (анемометр Дэвиса)

Для облегчения процесса тестирования включены два светодиода. Один из них указывает на то, что на блок контроллера подается питание. Это привело
подключается к входу 12В через резистор. Другой светодиод используется для индикации передачи данных на удаленный сервер.

Плата Arduino и BME280 будут установлены внутри контейнера, изготовленного из 100-мм трубы из ПВХ. На самом деле контейнер и
Ветрозащитный экран был изготовлен из обычных сантехнических и садовых материалов, которые можно приобрести в местном хозяйственном магазине.В качестве альтернативы некоторые из
материалы могут быть получены как остатки со строительных площадок.

Данные в реальном времени с метеостанции Arduino

Нажмите кнопку ниже, чтобы просмотреть текущие данные с тестовой метеостанции. Станция расположена в Перте, Западная Австралия,

.

Дизайн

Проект разбит на множество частей. Мы работаем, подключая каждый датчик и разрабатывая программное обеспечение, когда мы подключаем каждый датчик к
Ардуино.Используемое нами программное обеспечение основано на руководствах по подключению для каждого датчика и библиотеке программного обеспечения для этого датчика. Как только все
Датчики и программное обеспечение рассмотрены, у нас есть раздел по установке Arduino и датчиков в контейнер.

Примечание 1: Метеостанция питается от источника постоянного тока 12 В. Затем он подается на понижающий преобразователь постоянного тока, который принимает входное напряжение 12 В и выдает 9 В. Затем 9 В подается на
Плата Ардуино.

Примечание 2. Для DS18B20 требуется подтягивающий резистор 4k7, который здесь не показан.

Примечание 3: Для Hydreon RG-11 требуется 12 В, которое мы берем от штекера 12 В постоянного тока. Для этого датчика также требуется 2 резистора.

Примечание 4. В анемометре Дэвиса используется интересная цветовая схема проводки. Будь осторожен. Показанные здесь цвета соответствуют кабелю, входящему в комплект поставки.
с анемометром. Для анемометра требуется резистор 4k7, который здесь не показан.

Датчики, выбранные для этого проекта, основаны на используемом методе интерфейса и доступных входах на Arduino.Есть смесь
цифровых входов и один аналоговый вход. У нас также есть датчик, для которого требуется интерфейс I2C. Входные данные следующие:

• Внешняя температура (DS18B20) — (D9) Цифровой вход 9 (использует протокол связи Dallas)
• Температура, влажность, атмосферное давление (BME280) — (A4 и A5) Интерфейс I2C с использованием A4 и A5
• Осадкомер (Hydreon RG-ll) — (D3) Цифровой вход 3 — Прерывание включено
• Скорость ветра (анемометр Дэвиса) (D2) Цифровой вход 2 — прерывание включено
• Направление ветра (анемометр Дэвиса) (A3) Аналоговый вход

Необходимое оборудование

Метеостанция использует оборудование и датчики, которые можно приобрести у различных поставщиков. Аппаратное обеспечение, используемое для этой метеостанции
выглядит следующим образом:

• Плата Freetronics EtherTen
• Щит Freetronics
• Температура (DS18B20) — Adafruit Waterproof DS18B20 PN:
• Температура, влажность, барометрическое давление (BME280) — Adafruit BME280 PN:
• Дождемер (Hydreon RG-ll)
• Анемометр ветра (Дэвис)

Клеммная панель

Хотя метеостанцию ​​можно подключить и без нее, ее гораздо проще использовать.На клеммном щитке предусмотрены винтовые клеммы, которые
позвольте соединительным проводам быть надежно подключенными к Arduino. Существует много типов клеммных щитков, доступных из нескольких
поставщики. Здесь используется терминальный щит Freetronics.

Соединительные провода можно вставить и завинтить в клемму. Мы использовали наконечники и обжали их поверх провода. Это позволяет
надежный винт в соединении.Они также обеспечивают защиту многожильного провода.

Источник питания

Для питания Arduino и ряда датчиков нам нужно 12 В постоянного тока. Для Hydreon RG-11 требуется 12 В, однако для всего остального оборудования требуется только 5 В. К
Подайте питание на метеостанцию, мы собираемся подать 12 В через кабель Ethernet. Поскольку Arduino Ethernet работает только на
10 МБ/с нам нужны только 2 пары из 4 пар проводов в кабеле Ethernet.Так что это позволяет нам использовать другие пары, которые не используются. Бежать
питания через этот кабель мы будем использовать только 1 пару. Для получения более подробной информации о подаче питания через Ethernet ознакомьтесь со следующим руководством.

Мы могли бы питать плату Arduino, используя 12 В постоянного тока, но это ставит регулятор напряжения на максимальное входное напряжение. Он должен преобразовать 12V в 5V.
Большая часть падения напряжения преобразуется в тепло, из-за чего регулятор сильно нагревается.Чтобы этого избежать, мы использовали понижающий преобразователь напряжения.
12В, а выдает 9В. Это регулируется с помощью синего регулятора на плате. (Изображение не в масштабе)

Следующий шаг

Во второй части этого проекта мы собираемся подключить датчик температуры DS18B20 и запустить эскиз метеостанции Arduino с
код этого датчика.

Дартмут заменит флюгер на башне библиотеки Бейкера

Дартмут заменит медный флюгер, который установлен на башне библиотеки Бейкера и представляет собой оскорбительный образ коренного американца, президента Филипа Дж. Хэнлон ’77 объявлен сегодня.

Флюгер весом 600 фунтов, дизайну которого почти сто лет, изображает коренного американца в перьях и с длинной трубкой, сидящего на земле перед Элеазаром Уилоком, основателем Дартмута. Согласно историческим записям Дартмута, круглая форма позади Уилока предположительно является бочкой рома.

«Очевидно, что изображения, изображенные на флюгере, не отражают ценности Дартмута, — говорит президент Хэнлон.

«Недавно студенты и другие члены сообщества выразили озабоченность по поводу изображения на флюгере, и я разделяю эту озабоченность.Мы чрезвычайно гордимся нашим историческим — хотя временами ошибочным — обязательством приветствовать и обучать наших опытных студентов из числа коренных американцев. Мы в равной степени гордимся вкладом коренных американцев в основание Дартмута, а также в нынешнюю силу и самобытность нашего учреждения».

Фото Роберта Гилла

Флюгер высотой почти 7 футов и длиной 9 футов возвышается на 200 футов над кампусом. Его дизайн стал результатом конкурса, проведенного при строительстве Башни Бейкер в 1928 году.

Рекомендации по замене будут исходить от рабочей группы, члены которой рассмотрят новый дизайн флюгера, а также необходимость изменения иконографии в учреждении. Хэнлон попросил вице-президента по коммуникациям Джастина Андерсона организовать процесс проверки, в том числе собрать членов рабочей группы, которые дадут свои рекомендации Хэнлону.

«Башня Бейкер, которая возвышается над библиотекой в ​​центре кампуса, является мощным символом нашей приверженности обучению и академическому превосходству», — сказал президент.«Снизу доверху он должен отражать наши ценности».

 Школа аспирантуры и повышения квалификации Гуарини недавно приняла на вооружение щит с изображением Башни Бейкера, включая изображение флюгера. Щит будет изменен, чтобы отразить любые изменения, которые в конечном итоге будут внесены.

Уилок, служитель конгрегации из Коннектикута, основал Колледж 251 год назад как учебное заведение для коренных американцев. Самсон Окком, индеец-могеган и один из первых учеников Уилока, сыграл важную роль в сборе средств, необходимых для основания Колледжа.

Однако за первые 200 лет своего существования Дартмут не выполнил своего обещания обучать коренных американцев. В 1970 году тогдашний президент Джон Кемени в своей инаугурационной речи пообещал решить проблему отсутствия у коренных американцев возможностей получения высшего образования. Он учредил Программу коренных американцев в Дартмуте и призвал приемных комиссий набирать студентов из числа коренных американцев.

За годы, прошедшие после того, как Кемени дал свое обещание, приверженность Дартмута этому обещанию оставалась твердой.Более 1200 коренных американцев и коренных жителей Аляски, представляющих более 200 племен, учились в Дартмуте, который имеет наибольшее количество студентов из числа коренных американцев и выпустил больше коренных американцев, чем любой из его сверстников из Лиги плюща.
