Ограничитель опн: Ограничитель импульсных перенапряжений и схема установки разрядника

Ограничитель перенапряжений мультиградиентный / Статьи и обзоры / Элек.ру

Одной из серьезных проблем, требующих решения при создании и эксплуатации ОПН, является обеспечение равномерного распределения напряжения вдоль колонки варисторов.

Причиной неравномерности распределения напряжения вдоль колонки варисторов является резкая неравномерность электрического поля, в которое помещается ОПН. Неравномерное поле (рис. 1) создается высоковольтным электродом в виде провода, подходящего к ОПН, и заземленной опорной конструкцией в виде бетонной сваи совместно с поверхностью земли. Неравномерность электрического поля является причиной того, что потери активной мощности оказываются различными для варисторов, расположенных в разных частях колонки, что приводит к их неравномерному нагреву. Как правило, воздействие на единичные варисторы повышенного напряжения и их перегрев имеют место в верхней части колонки, что ведет к их преждевременному старению, и может явиться причиной выхода из строя ОПН.

Для выравнивания распределения напряжения вдоль колонки варисторов в настоящее время используют тороидальные экраны (рис. 2). Установка экранов является традиционным способом выравнивания распределения напряжения вдоль ОПН и направлена на устранение причины возникающей неравномерности, т.е. основана на перераспределении величин емкостей варисторов на землю и на провод. Однако существует альтернативный способ облегчения условий работы варисторов в условиях неравномерного распределения напряжения, который реализован в новом типе защитного аппарата, получившем название «ограничитель перенапряжений мультиградиентный» или МОПН.

При сборке ОПН традиционной конструкции производитель контролирует сумму напряжения на единичных варисторах колонки так, чтобы она обеспечила требуемые характеристики по напряжению целого ОПН. Вместе с тем, вольтамперные характеристики единичных варисторов отличаются друг от друга: при одних и тех же строительной высоте варистора и токе в нем остающееся на варисторе напряжение может варьироваться в диапазоне до + (5 ÷ 25)%. Именно естественное отличие вольтамперных характеристик единичных варисторов использовано для выравнивания распределения напряжения вдоль варисторов в МОПН.

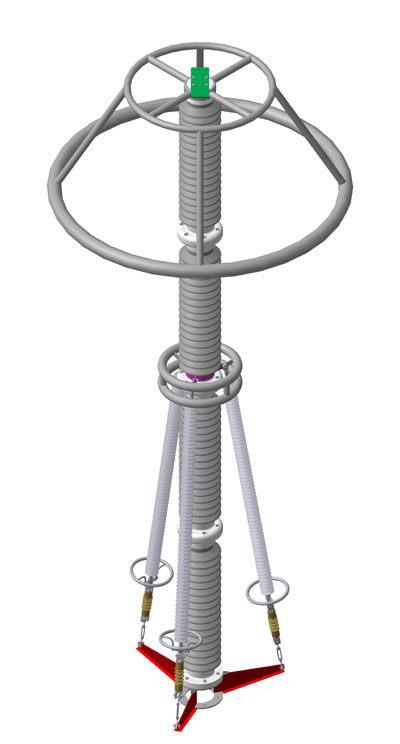

Конструкция МОПН позволяет эффективно решать задачу выравнивания распределения температуры вдоль колонки варисторов, которая является более общей по сравнению с традиционной задачей выравнивания распределения напряжения. Техническое решение, реализованное в МОПН, можно применять как единственное средство повышения эксплуатационных качеств ОПН, так и использовать его совместно с традиционными способами (установка экранов).

В качестве иллюстрации на рис. 3 даны результаты измерений теплового поля (так называемые термограммы), полученные с помощью тепловизора. На рис. 3 показан типовой ОПН 110 кВ с экраном, а справа — мультиградиентный ограничитель перенапряжений МОПН. Ярко белый цвет ОПН с экраном на левом рисунке свидетельствует о локальном перегреве варисторов в средней части аппарата, тогда как на правом рисунке для МОПН без экрана перегрева нет.

Распределение потерь активной мощности варисторов по высоте колонки для аппарата 110 кВ приведено на рис. 4. По горизонтальной оси откладывается номер варистора в колонке (считая от верхнего фланца), а по вертикальной оси — потери активной мощности в милливаттах. Как видно, для МОПН потери мощности в различных варисторах практически одинаковы, что является его несомненным преимуществом.

МОПН является защитным аппаратом нового поколения и будет находить все более широкое применение в энергетике, в том числе там, где применение типовых решений невозможно. В качестве основных преимуществ МОПН, которые были доказаны исследованиями, проведенными в ЗАО «Завод энергозащитных устройств», можно назвать следующие:

1. Уникальная способность перераспределения тепла за счет программируемого выстраивания свойств полупроводниковых материалов;
2. Повышенная устойчивость при квазистационарных перенапряжениях;
3. Расширенные возможности адаптации защитного аппарата к конкретным местам установки;
4. Снижение массогабаритных характеристик защитного аппарата за счет уменьшения экрана, вплоть до полного отказа от него.

С. О. КАБАНОВ,
М. А. КРАСАВИНА,
М. В. ДМИТРИЕВ,
ЗАО «Завод энергозащитных устройств».

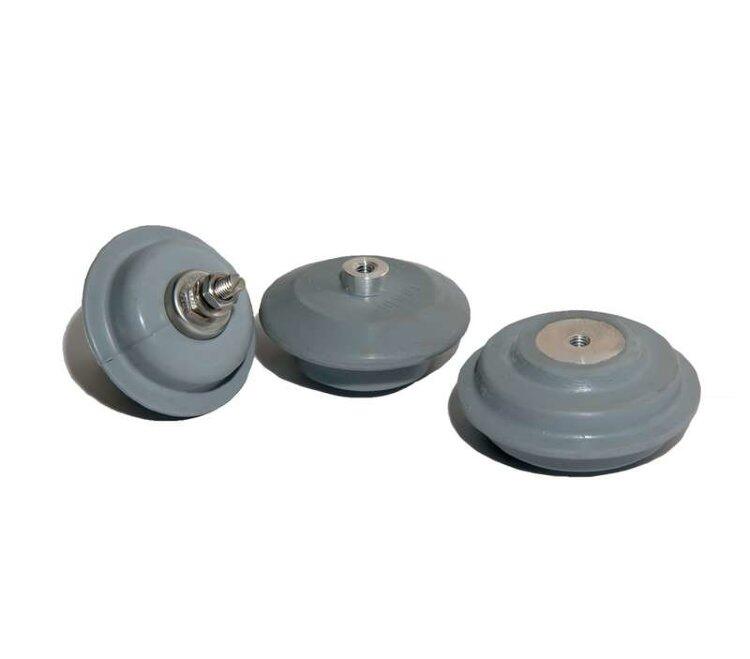

ОПН 10 кВ. Ограничители перенапряжений ОПН 10 УХЛ1; ОПНп 10 III УХЛ1; ОПН п 10 УХЛ2

Ограничители перенапряжений ОПНп-10 УХЛ1; ОПН 10 УХЛ1; ОПНп 10 III УХЛ1; ОПН п 10 УХЛ2

Ограничители перенапряжения ОПН 10 и ОПНп 10 в фарфоровых (ОПН) или полимерных (ОПНп) покрышках на основе оксидноцинковых варисторов без искровых промежутков предназначены для защиты электрооборудования сетей с изолированной нейтралью класса напряжения 6 кВ переменного тока частоты 50 Гц от атмосферных и коммутационных перенапряжений.

Ограничитель перенапряжений OПНп 10 УХЛ1

технические параметры OПНп — 10 УХЛ1
(Microsoft Word, 68 Кб)

Основные технические характеристики ограничителей перенапряжения ОПН 10 и ОПНп 10

Параметр ограничителя	ОПНп-10 УХЛ2	ОПН-10 УХЛ1	ОПНп 10 III УХЛ1
Номинальное напряжение, кВ	10,0
Наибольшее рабочее напряжение, кВ	10,0;   10,5;   11,0;   11,5;   12,0;   12,7
Остающееся напряжение при импульсном токе 1,2/2,5 мс с амплитудой 300 А, не более, кВ	28. 0	28.0	28.0
Остающееся напряжение при импульсном токе 8/20 мкс с амплитудой: 1000 А, не более, кВ 5000 А, не более, кВ	33,0 35,0	33,0 35,0	33,0 35,0
Пропускная способность: 20 воздействий импульсов тока 8/20 мкс с амплитудой, А 1,2/2,5 мс с амплитудой, А	1000 300; 400; 500; 550
Масса не более, кг	1,4	4,2	2,0
Обозначение технических условий	ТУ 3414-004-31911579-2007
Высота,мм	160	250	180
Длина пути утечки внешней изоляции, см	25	24,5	35,5	35,5

Основная номенклатура ОПН 10, 15 и 20 кВ:

• ОПН-10/12,0/10/550 I УХЛ1
• ОПН-П-10/(9,5-12,7)/10/550 УХЛ2
• ОПН-П-10/(9,5-12,7)/10/550 III УХЛ1
• ОПН-П-10/(9,5-12,7)/10/650 III УХЛ1
• ОПН-15/18,0/10/550 I УХЛ1
• ОПН-П-15/18/10/550 III УХЛ1
• ОПН-20/24/10/550 УХЛ1
• ОПН-П-20/24/10/550 III УХЛ1

Изготавливаются ОПН-10 с Uдлит. от 9,5 до 12,7 кВ

Ограничители перенапряжений нелинейные – ЗАО «ЗЭТО»

Назначение

Ограничители перенапряжений нелинейные с полимерной внешней изоляцией предназначены для защиты от коммутационных и атмосферных перенапряжений изоляции электрооборудования подстанций и сетей на классы напряжения 0,38 и 0,66 кВ.

Ограничители перенапряжений устанавливаются в сетях переменного тока частотой 50 Гц с глухо заземленной нейтралью и включаются параллельно защищаемому объекту.

Конструкция

Конструктивно ограничители перенапряжений выполнены в виде единичного нелинейного варистора, заключенного в полимерный корпус.

Ограничители перенапряжений типа ОПН—П1—0,38 УХЛ1 могут устанавливаться в тех местах электроустановок, где ранее предусматривалось применение разрядников типа РВН—0,5МНУ1 без изменения условий монтажа.

Технические характеристики

Выбор основных параметров ОПН

В этой статье речь пойдет о выборе основных параметров ОПН в сети на напряжение 110 кВ. Отдельно хотелось бы поблагодарить за предоставленный расчет Коршунова Сергея Ивановича, надеюсь, данный расчет вам поможет в выборе ОПН.

Предварительно был выбран ОПН-У-110/84-2УХЛ1, теперь данный ОПН нужно проверить соответствует ли он следующим условиям.

1. Выбор наибольшего длительного допустимого рабочего напряжения ОПН.

В соответствии с таблицей 1 [Л4] наибольшее рабочее напряжение электрооборудования в соответствии с [Л2] для сетей напряжением 110 кВ составляет:

Uнс=1,05*72,8=76,44 кВ.

Для ОПН-У-110/84-2УХЛ1 Uнд=84 кВ.

Uнд=84>76,44 кВ

2. Выбор ОПН по условиям взрывобезопасности.

Номинальный взрывобезопасный ток в соответствии с п. 3 [Л4] должен быть больше:

Iвб>1,20*Iкз=1,2*11,5=13,8 кА

Для ОПН-У-110/84-2УХЛ1 Iвб=40 кА.

40>13,8 кА

3. Временно допустимое повышение напряжения на ограничителе.

Максимальное значение напряжения при однофазном КЗ на шинах ОРУ [Л4]:

Uнр=1,15*110/1,73=73,03 кВ;
Uу=1,4*73,03=102,24 кА

Кратность напряжения:

Uу/Uнро=102,24/84=1,22

Время в течении которого выдерживается воздействия напряжения ОПН-У-110/84-2УХЛ1 по приложению Б [Л4].

t=1200 > 4 c.

4. Определение защитного уровня ограничителя при грозовых перенапряжениях.

В соответствии с [Л4] максимальное значения отстающих перенапряжений при грозовом импульсе с амплитудой 10 кА для ограничителей сетей 110 кВ должно быть не более 295 кВ.

Для ОПН-У-110/84-2УХЛ1:

при грозовом импульсе 10 кА Uостг =269 кВ < 295 кВ.

5. Определение защитного уровня ограничителя при коммутационных перенапряжениях.

В соответствии с [Л4] коммутационные перенапряжения:

Uки=1,35*1,0*1,41*200=381 кВ

Для ОПН-У-110/84-2УХЛ1:

Uостк=211 < 381/1,2=317,5

6. Выбор длины пути утечки внешней изоляции ограничителя.

Согласно требованиям ГОСТ 9920-89 для района со II степенью загрязненности внешней среды удельная длина пути утечки должна быть не менее 2,0 см/кВ или 2 см/кВ *126 кВ=250 см.

Для ОПН-У -110/84-2УХЛ1 минимальная длина пути утечки 280 см > 250 см.

Вывод:

Выбранный тип ОПН-У -110/84-2УХЛ1 соответствует требуемым параметрам, определенным в соответствии с условиями эксплуатации.

Литература:

1. Методические указания по применению ограничителей в электрических сетях 110-750 кВ. «РАО ЕЭС России».
2. ГОСТ 1516.3 // Электрооборудование переменного тока на напряжения от 3 до 500 кВ. Требования к электрической прочности изоляции.
3. ГОСТ 9920-89 Электроустановки переменного тока на напряжения от 3 до 750 кВ. длина пути утечки внешней изоляции.
4. Основы выбора нелинейных ограничителей перенапряжения. Тимофеев С.А. Красноярск 2003 г.

Всего наилучшего! До новых встреч на сайте Raschet.info.
